基于FPGA的高阶全数字锁相环的设计与实现
标题：基于FPGA的高阶全数字锁相环的设计与实现
摘要：

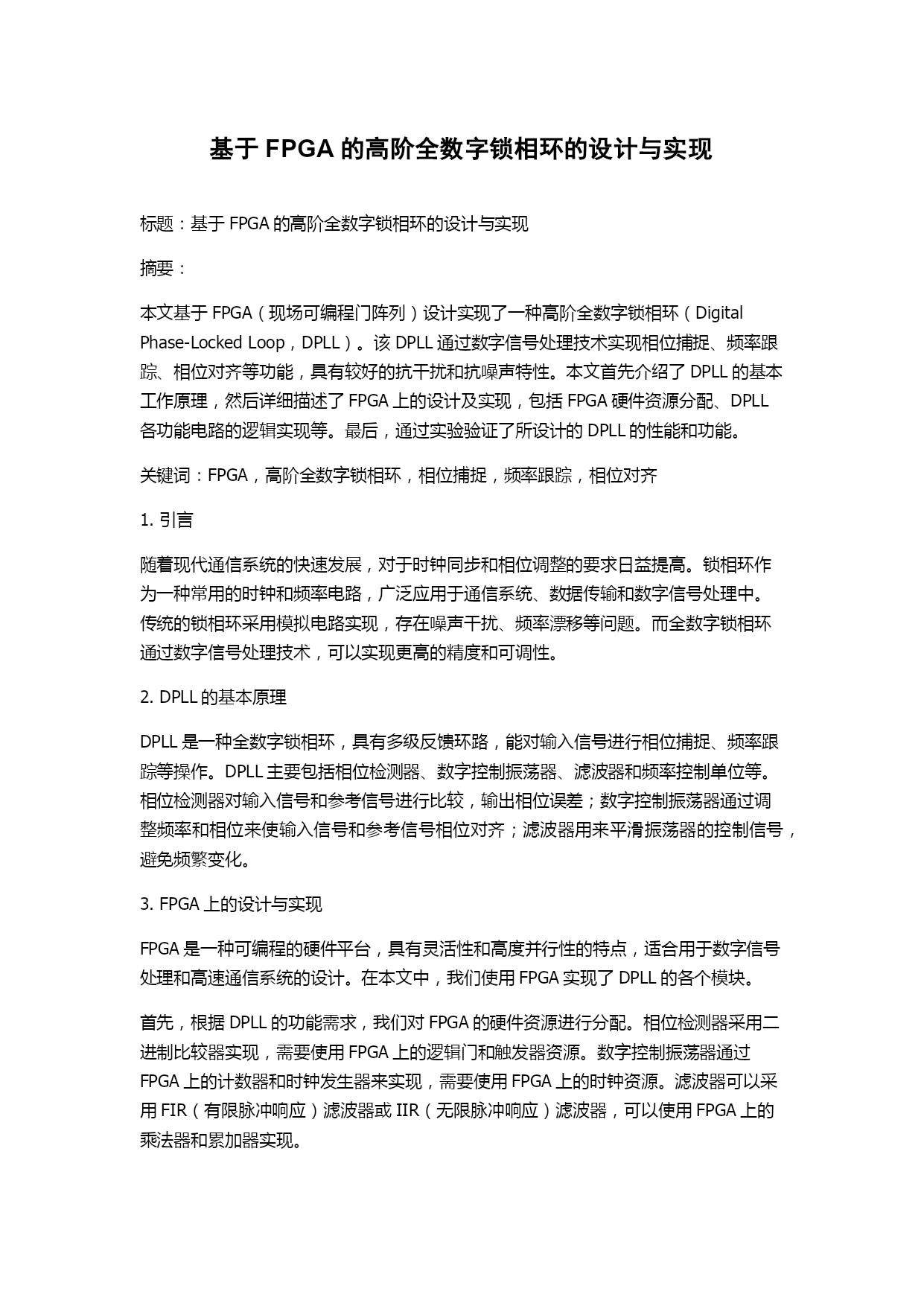

本文基于FPGA（现场可编程门阵列）设计实现了一种高阶全数字锁相环（DigitalPhase-LockedLoop，DPLL）。该DPLL通过数字信号处理技术实现相位捕捉、频率跟踪、相位对齐等功能，具有较好的抗干扰和抗噪声特性。本文首先介绍了DPLL的基本工作原理，然后详细描述了FPGA上的设计及实现，包括FPGA硬件资源分配、DPLL各功能电路的逻辑实现等。最后，通过实验验证了所设计的DPLL的性能和功能。
关键词：FPGA，高阶全数字锁相环，相位捕捉，频率跟踪，相位对齐
1.引言
随着现代通信系统的快速发展，对于时钟同步和相位调整的要求日益提高。锁相环作为一种常用的时钟和频率电路，广泛应用于通信系统、数据传输和数字信号处理中。传统的锁相环采用模拟电路实现，存在噪声干扰、频率漂移等问题。而全数字锁相环通过数字信号处理技术，可以实现更高的精度和可调性。
2.DPLL的基本原理
DPLL是一种全数字锁相环，具有多级反馈环路，能对输入信号进行相位捕捉、频率跟踪等操作。DPLL主要包括相位检测器、数字控制振荡器、滤波器和频率控制单位等。相位检测器对输入信号和参考信号进行比较，输出相位误差；数字控制振荡器通过调整频率和相位来使输入信号和参考信号相位对齐；滤波器用来平滑振荡器的控制信号，避免频繁变化。
3.FPGA上的设计与实现
FPGA是一种可编程的硬件平台，具有灵活性和高度并行性的特点，适合用于数字信号处理和高速通信系统的设计。在本文中，我们使用FPGA实现了DPLL的各个模块。
首先，根据DPLL的功能需求，我们对FPGA的硬件资源进行分配。相位检测器采用二进制比较器实现，需要使用FPGA上的逻辑门和触发器资源。数字控制振荡器通过FPGA上的计数器和时钟发生器来实现，需要使用FPGA上的时钟资源。滤波器可以采用FIR（有限脉冲响应）滤波器或IIR（无限脉冲响应）滤波器，可以使用FPGA上的乘法器和累加器实现。

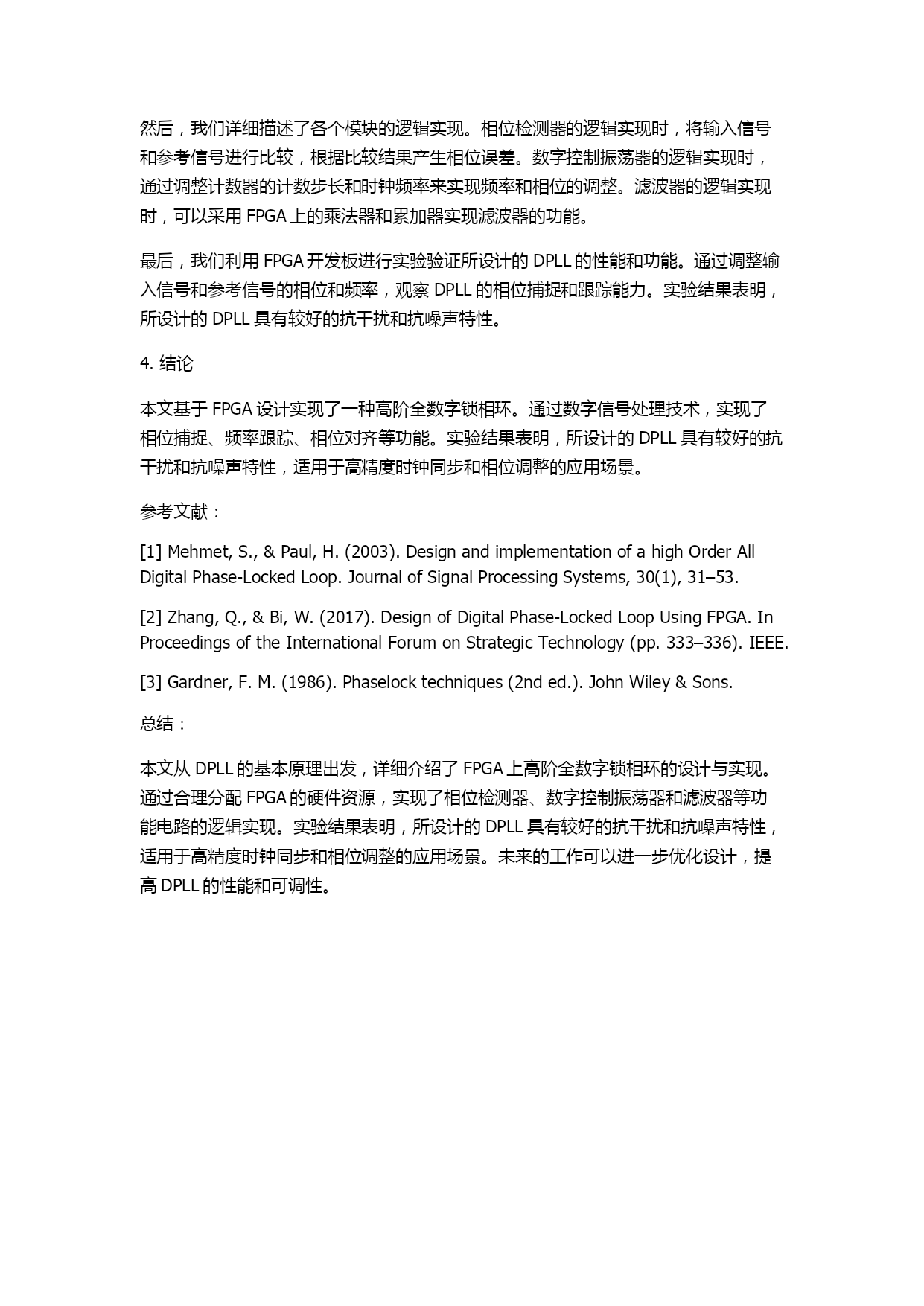

然后，我们详细描述了各个模块的逻辑实现。相位检测器的逻辑实现时，将输入信号和参考信号进行比较，根据比较结果产生相位误差。数字控制振荡器的逻辑实现时，通过调整计数器的计数步长和时钟频率来实现频率和相位的调整。滤波器的逻辑实现时，可以采用FPGA上的乘法器和累加器实现滤波器的功能。
最后，我们利用FPGA开发板进行实验验证所设计的DPLL的性能和功能。通过调整输入信号和参考信号的相位和频率，观察DPLL的相位捕捉和跟踪能力。实验结果表明，所设计的DPLL具有较好的抗干扰和抗噪声特性。
4.结论
本文基于FPGA设计实现了一种高阶全数字锁相环。通过数字信号处理技术，实现了相位捕捉、频率跟踪、相位对齐等功能。实验结果表明，所设计的DPLL具有较好的抗干扰和抗噪声特性，适用于高精度时钟同步和相位调整的应用场景。
参考文献：
[1]Mehmet,S.,&Paul,H.(2003).DesignandimplementationofahighOrderAllDigitalPhase-LockedLoop.JournalofSignalProcessingSystems,30(1),31–53.
[2]Zhang,Q.,&Bi,W.(2017).DesignofDigitalPhase-LockedLoopUsingFPGA.InProceedingsoftheInternationalForumonStrategicTechnology(pp.333–336).IEEE.
[3]Gardner,F.M.(1986).Phaselocktechniques(2nded.).JohnWiley&Sons.
总结：
本文从DPLL的基本原理出发，详细介绍了FPGA上高阶全数字锁相环的设计与实现。通过合理分配FPGA的硬件资源，实现了相位检测器、数字控制振荡器和滤波器等功能电路的逻辑实现。实验结果表明，所设计的DPLL具有较好的抗干扰和抗噪声特性，适用于高精度时钟同步和相位调整的应用场景。未来的工作可以进一步优化设计，提高DPLL的性能和可调性。
