塑胶产品结构设计注意事项

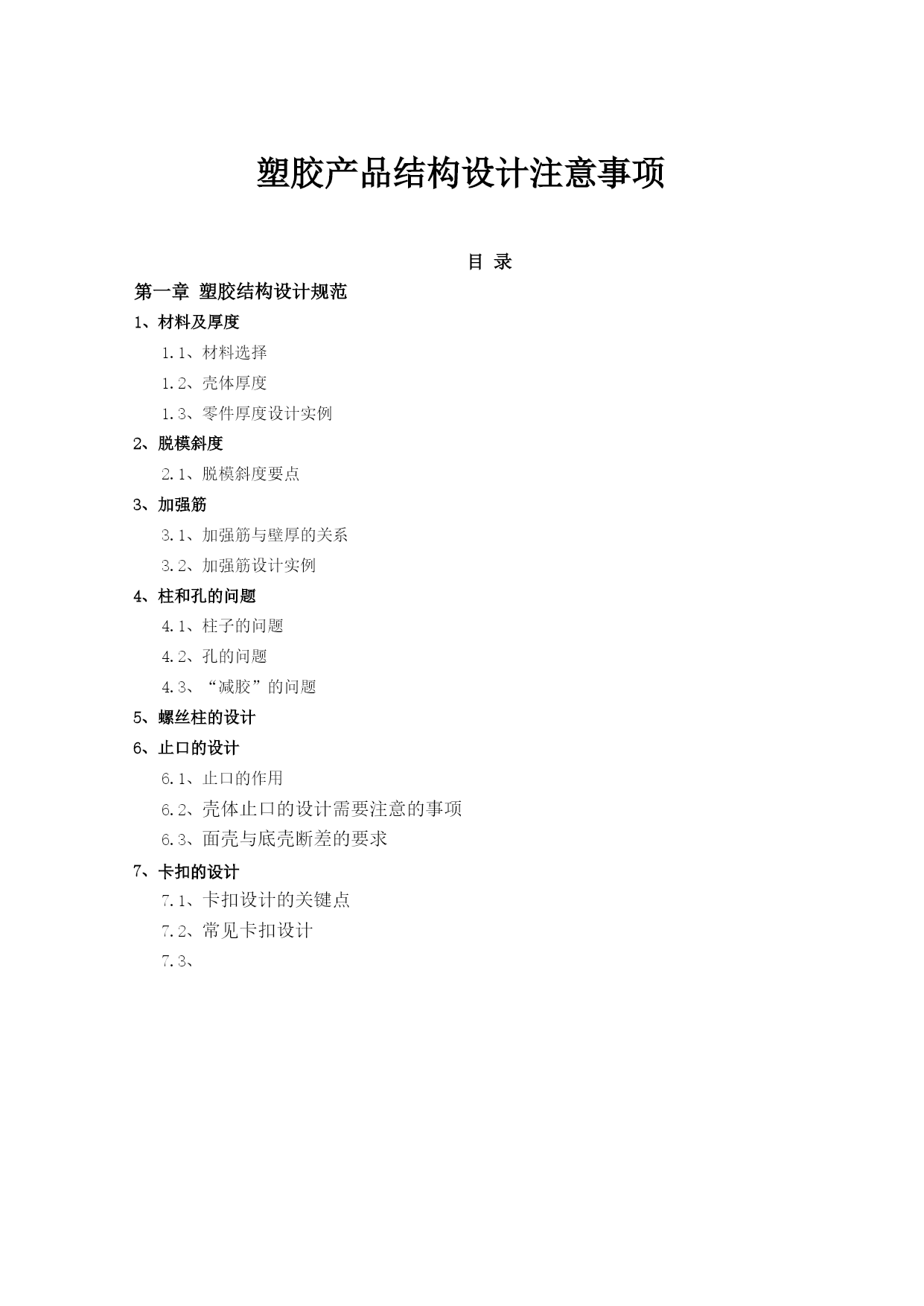

目录
第一章塑胶结构设计规范
1、材料及厚度
1.1、材料选择
1.2、壳体厚度
1.3、零件厚度设计实例
2、脱模斜度
2.1、脱模斜度要点
3、加强筋
3.1、加强筋与壁厚的关系
3.2、加强筋设计实例
4、柱和孔的问题
4.1、柱子的问题
4.2、孔的问题
4.3、“减胶”的问题
5、螺丝柱的设计
6、止口的设计
6.1、止口的作用
6.2、壳体止口的设计需要注意的事项
6.3、面壳与底壳断差的要求
7、卡扣的设计
7.1、卡扣设计的关键点
7.2、常见卡扣设计
7.3、

第一章塑胶结构设计规范
1、材料及厚度

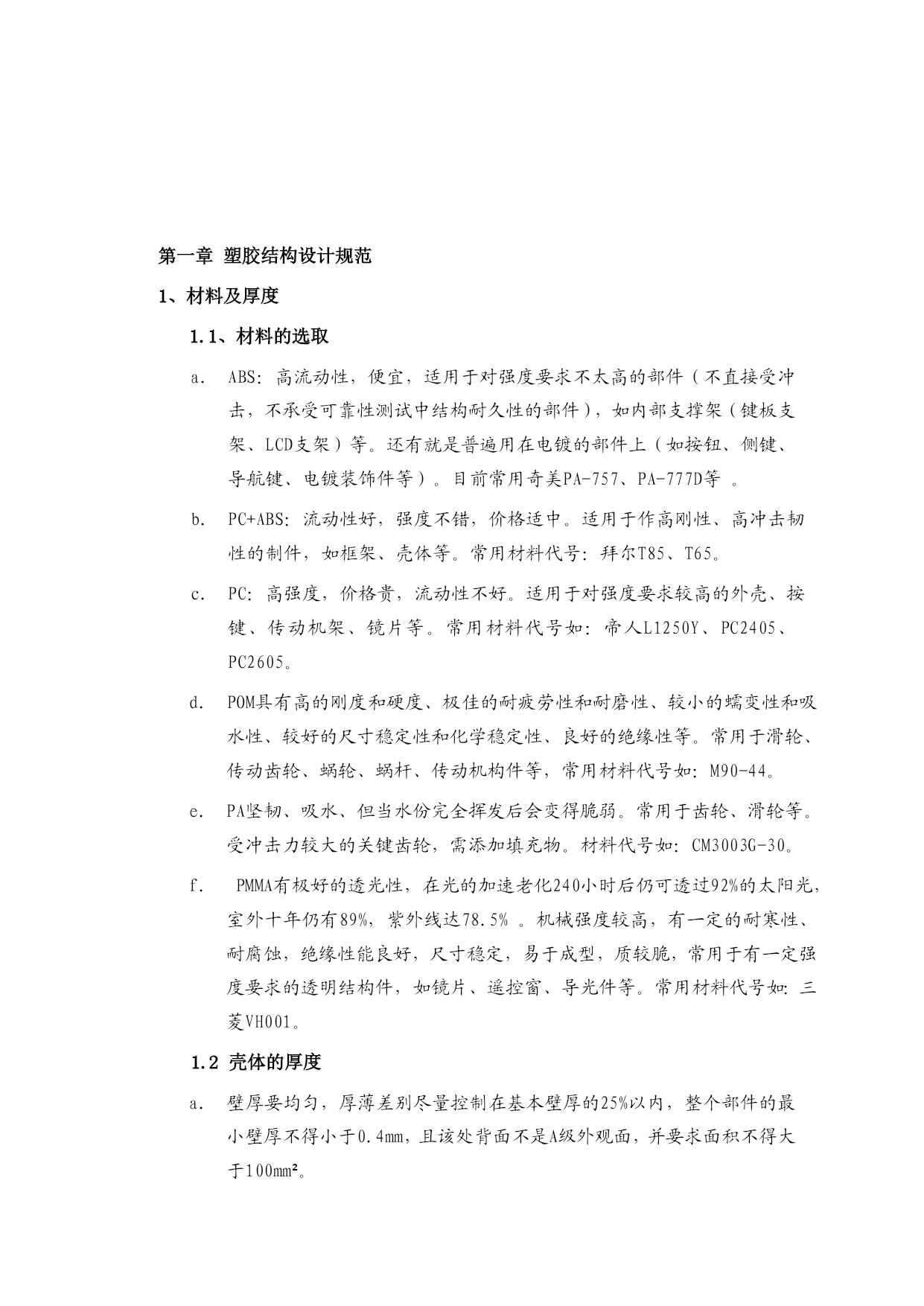

1.1、材料的选取
a.ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。目前常用奇美PA-757、PA-777D等。
b.PC+ABS：流动性好，强度不错，价格适中。适用于作高刚性、高冲击韧性的制件，如框架、壳体等。常用材料代号：拜尔T85、T65。
c.PC：高强度，价格贵，流动性不好。适用于对强度要求较高的外壳、按键、传动机架、镜片等。常用材料代号如：帝人L1250Y、PC2405、PC2605。
d.POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。
e.PA坚韧、吸水、但当水份完全挥发后会变得脆弱。常用于齿轮、滑轮等。受冲击力较大的关键齿轮，需添加填充物。材料代号如：CM3003G-30。
f.PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达78.5%。机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。常用材料代号如：三菱VH001。
1.2壳体的厚度
a.壁厚要均匀，厚薄差别尽量控制在基本壁厚的25%以内，整个部件的最小壁厚不得小于0.4mm，且该处背面不是A级外观面，并要求面积不得大于100mm²。
b.在厚度方向上的壳体的厚度尽量在1.2~1.4mm，侧面厚度在1.5~1.7mm；外镜片支承面厚度0.8mm，内镜片支承面厚度最小0.6mm。
c.电池盖壁厚取0.8~1.0mm。
d.塑胶制品的最小壁厚及常见壁厚推荐值见下表。

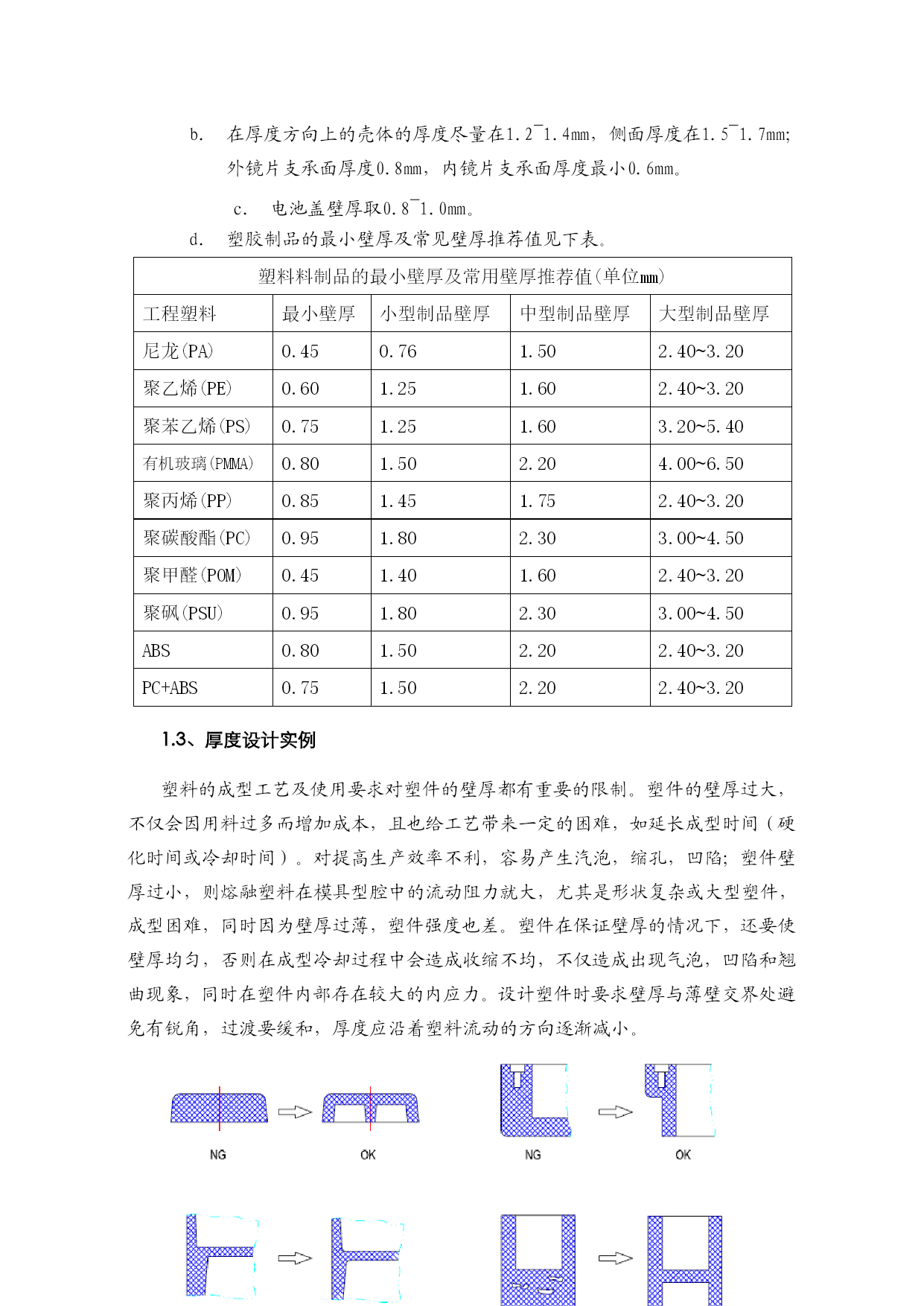

塑料料制品的最小壁厚及常用壁厚推荐值(单位mm)工程塑料最小壁厚小型制品壁厚中型制品壁厚大型制品壁厚尼龙(PA)0.450.761.502.40~3.20聚乙烯(PE)0.601.251.602.40~3.20聚苯乙烯(PS)0.751.251.603.20~5.40有机玻璃(PMMA)0.801.502.204.00~6.50聚丙烯(PP)0.851.451.752.40~3.20聚碳酸酯(PC)0.951.802.303.00~4.50聚甲醛(POM)0.451.401.602.40~3.20聚砜(PSU)0.951.802.303.00~4.50ABS0.801.502.202.40~3.20PC+ABS0.751.502.202.40~3.201.3、厚度设计实例
塑料的成型工艺及使用要求对塑件的壁厚都有重要的限制。塑件的壁厚过大，不仅会因用料过多而增加成本，且也给工艺带来一定的困难，如延长成型时间（硬化时间或冷却时间）。对提高生产效率不利，容易产生汽泡，缩孔，凹陷；塑件壁厚过小，则熔融塑料在模具型腔中的流动阻力就大，尤其是形状复杂或大型塑件，成型困难，同时因为壁厚过薄，塑件强度也差。塑件在保证壁厚的情况下，还要使壁厚均匀，否则在成型冷却过程中会造成收缩不均，不仅造成出现气泡，凹陷和翘曲现象，同时在塑件内部存在较大的内应力。设计塑件时要求壁厚与薄壁交界处避免有锐角，过渡要缓和，厚度应沿着塑料流动的方向逐渐减小。

2脱模斜度
2.1脱模斜度的要点

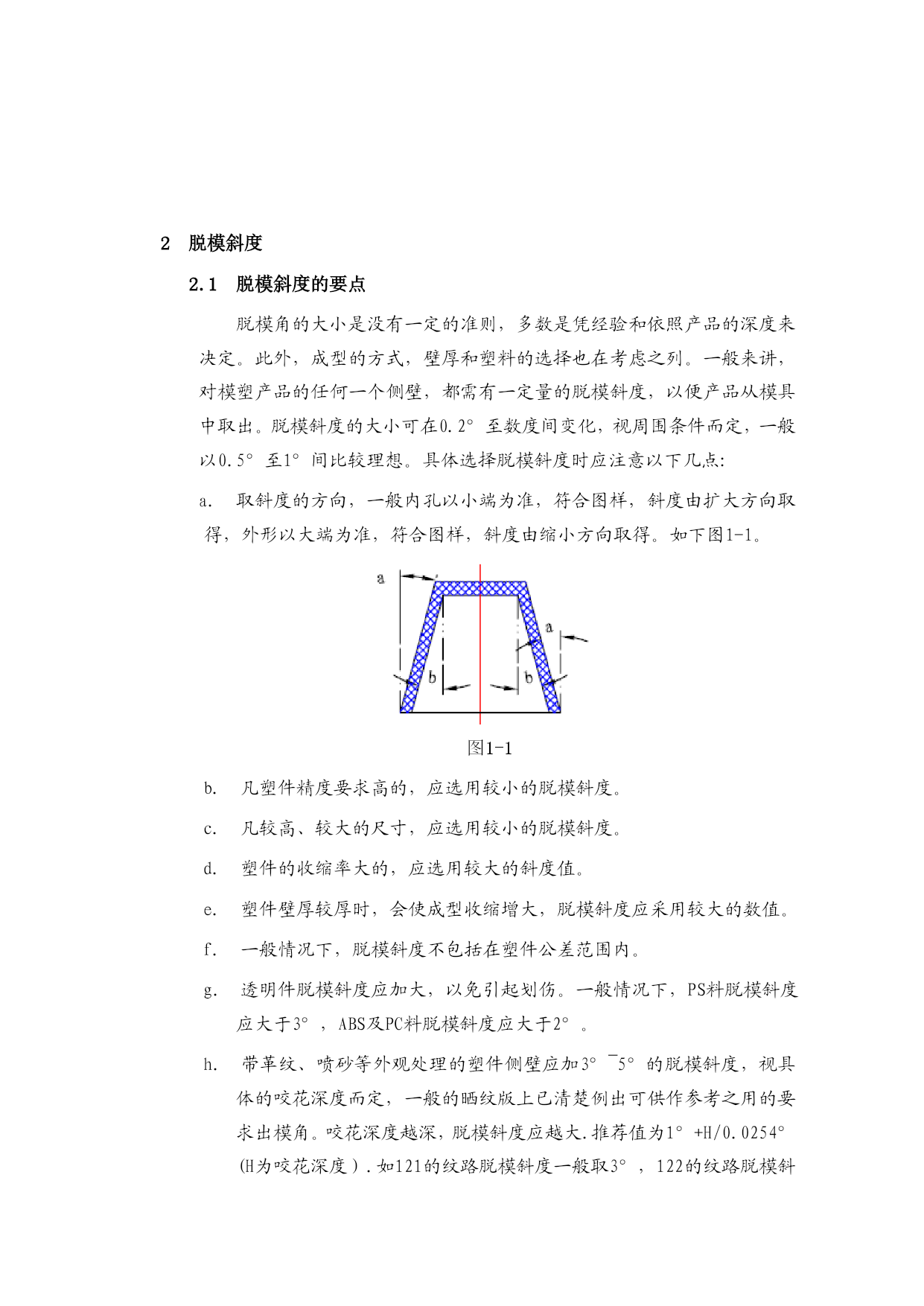

脱模角的大小是没有一定的准则，多数是凭经验和依照产品的深度来决定。此外，成型的方式，壁厚和塑料的选择也在考虑之列。一般来讲，对模塑产品的任何一个侧壁，都需有一定量的脱模斜度，以便产品从模具中取出。脱模斜度的大小可在0.2°至数度间变化，视周围条件而定，一般以0.5°至1°间比较理想。具体选择脱模斜度时应注意以下几点:
a.取斜度的方向，一般内孔以小端为准，符合图样，斜度由扩大方向取得，外形以大端为准，符合图样，斜度由缩小方向取得。如下图1-1。

图1-1
b.凡塑件精度要求高的，应选用较小的脱模斜
