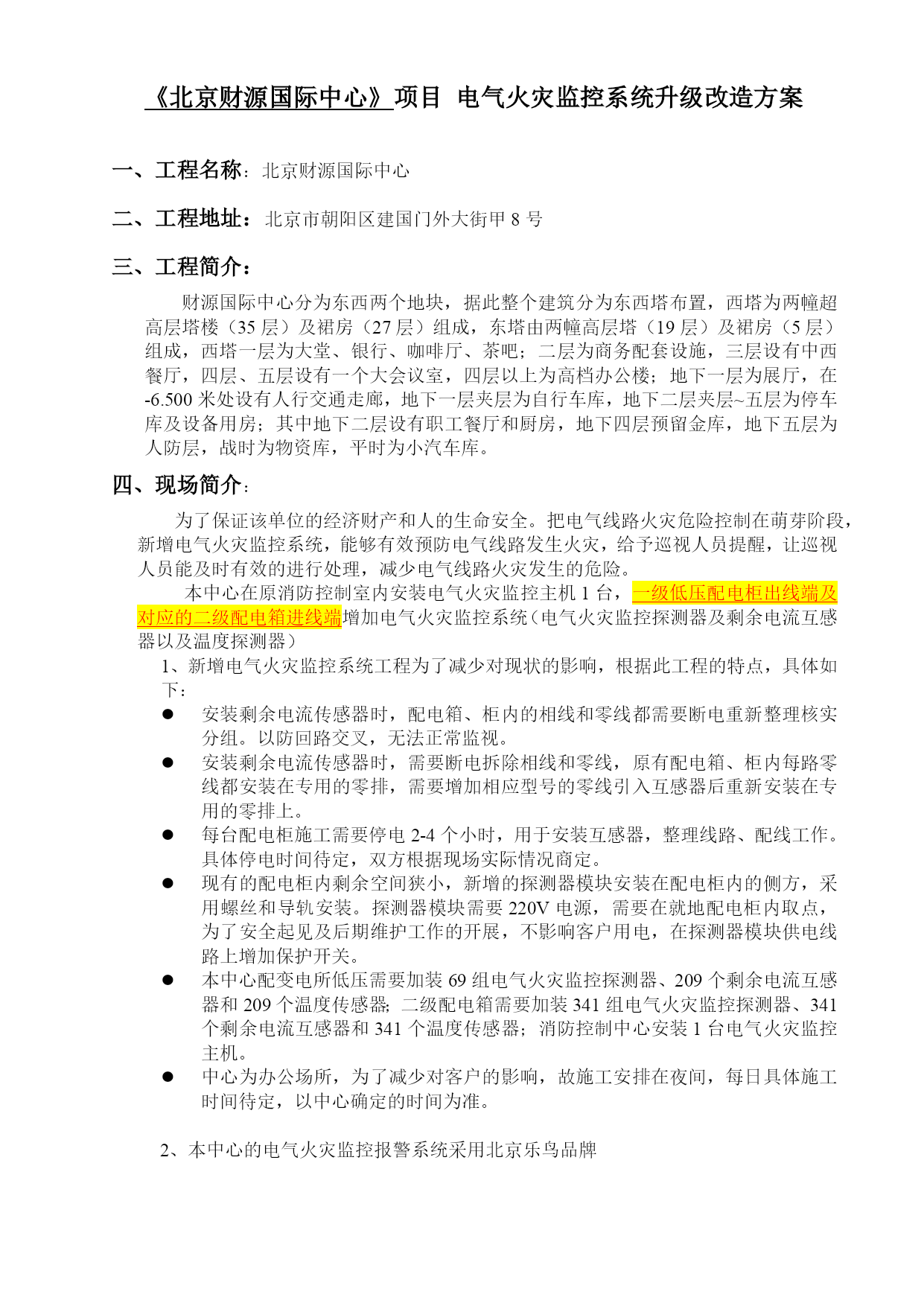

《北京财源国际中心》项目电气火灾监控系统升级改造方案

一、工程名称：北京财源国际中心
二、工程地址：北京市朝阳区建国门外大街甲8号
三、工程简介：
财源国际中心分为东西两个地块，据此整个建筑分为东西塔布置，西塔为两幢超高层塔楼（35层）及裙房（27层）组成，东塔由两幢高层塔（19层）及裙房（5层）组成，西塔一层为大堂、银行、咖啡厅、茶吧；二层为商务配套设施，三层设有中西餐厅，四层、五层设有一个大会议室，四层以上为高档办公楼；地下一层为展厅，在-6.500米处设有人行交通走廊，地下一层夹层为自行车库，地下二层夹层~五层为停车库及设备用房；其中地下二层设有职工餐厅和厨房，地下四层预留金库，地下五层为人防层，战时为物资库，平时为小汽车库。
四、现场简介：
为了保证该单位的经济财产和人的生命安全。把电气线路火灾危险控制在萌芽阶段，新增电气火灾监控系统，能够有效预防电气线路发生火灾，给予巡视人员提醒，让巡视人员能及时有效的进行处理，减少电气线路火灾发生的危险。
本中心在原消防控制室内安装电气火灾监控主机1台，一级低压配电柜出线端及对应的二级配电箱进线端增加电气火灾监控系统（电气火灾监控探测器及剩余电流互感器以及温度探测器）
1、新增电气火灾监控系统工程为了减少对现状的影响，根据此工程的特点，具体如下：
安装剩余电流传感器时，配电箱、柜内的相线和零线都需要断电重新整理核实分组。以防回路交叉，无法正常监视。
安装剩余电流传感器时，需要断电拆除相线和零线，原有配电箱、柜内每路零线都安装在专用的零排，需要增加相应型号的零线引入互感器后重新安装在专用的零排上。
每台配电柜施工需要停电2-4个小时，用于安装互感器，整理线路、配线工作。具体停电时间待定，双方根据现场实际情况商定。
现有的配电柜内剩余空间狭小，新增的探测器模块安装在配电柜内的侧方，采用螺丝和导轨安装。探测器模块需要220V电源，需要在就地配电柜内取点，为了安全起见及后期维护工作的开展，不影响客户用电，在探测器模块供电线路上增加保护开关。
本中心配变电所低压需要加装69组电气火灾监控探测器、209个剩余电流互感器和209个温度传感器；二级配电箱需要加装341组电气火灾监控探测器、341个剩余电流互感器和341个温度传感器；消防控制中心安装1台电气火灾监控主机。
中心为办公场所，为了减少对客户的影响，故施工安排在夜间，每日具体施工时间待定，以中心确定的时间为准。

2、本中心的电气火灾监控报警系统采用北京乐鸟品牌

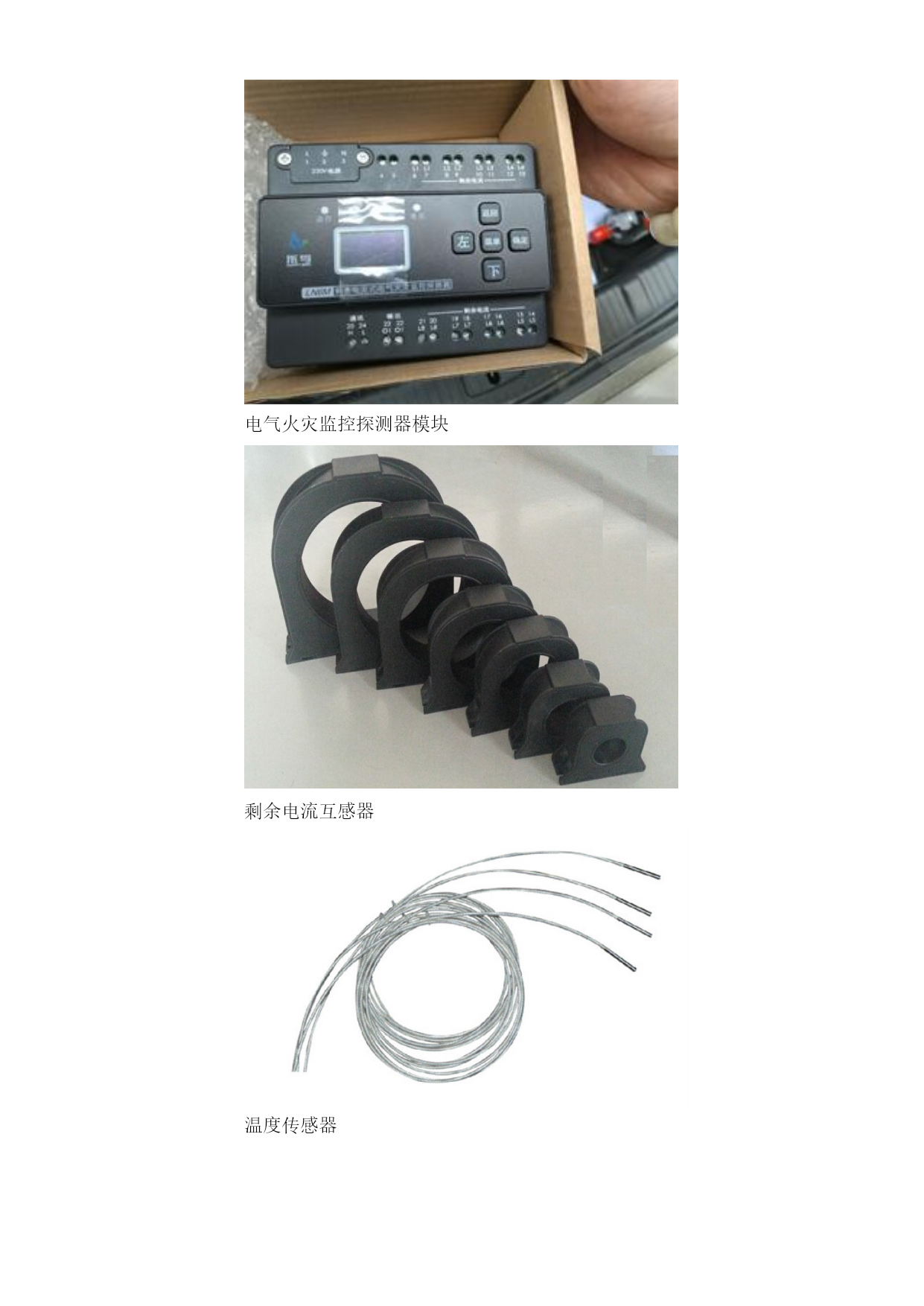

电气火灾监控探测器模块

剩余电流互感器

温度传感器

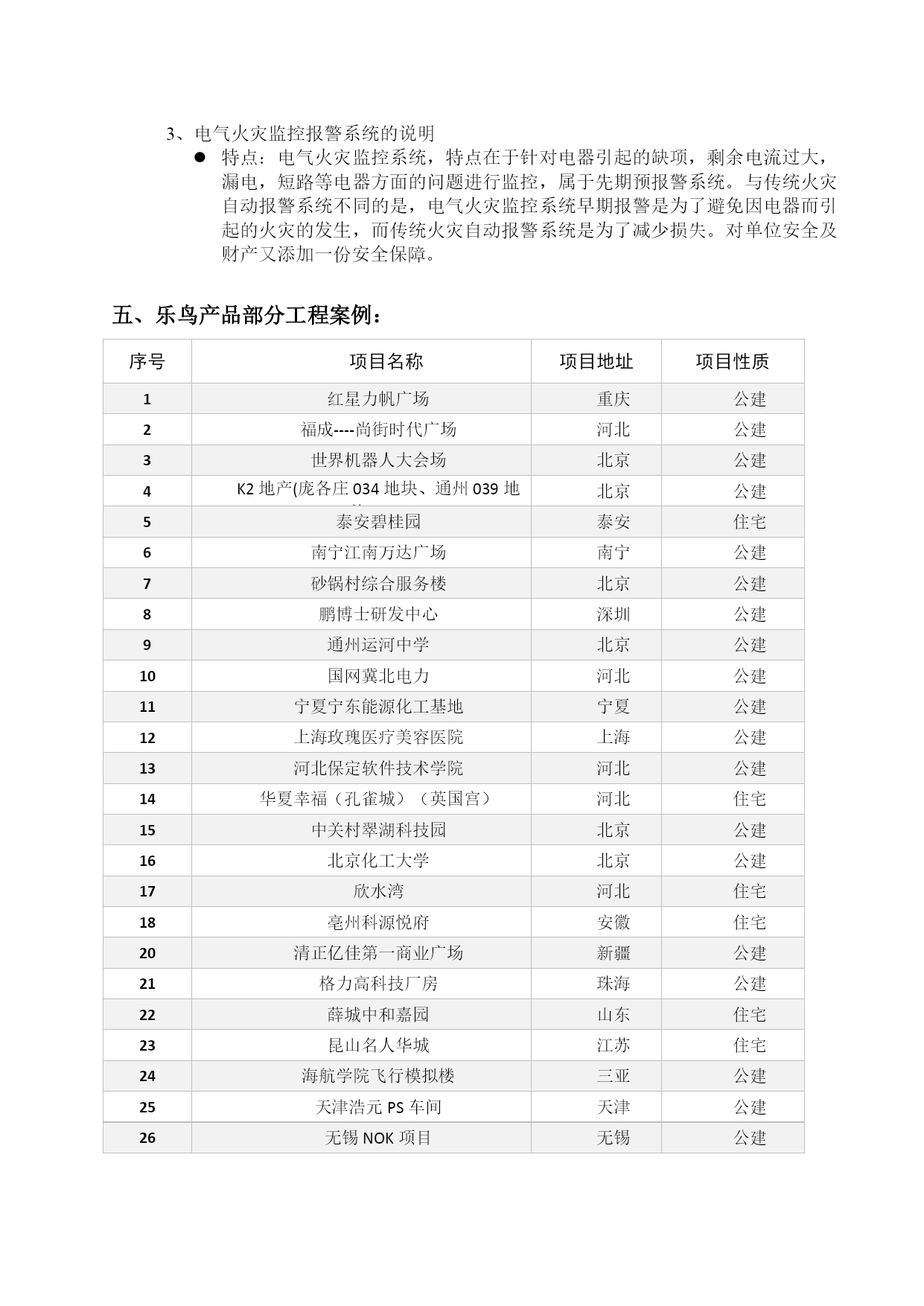

3、电气火灾监控报警系统的说明
特点：电气火灾监控系统，特点在于针对电器引起的缺项，剩余电流过大，漏电，短路等电器方面的问题进行监控，属于先期预报警系统。与传统火灾自动报警系统不同的是，电气火灾监控系统早期报警是为了避免因电器而引起的火灾的发生，而传统火灾自动报警系统是为了减少损失。对单位安全及财产又添加一份安全保障。

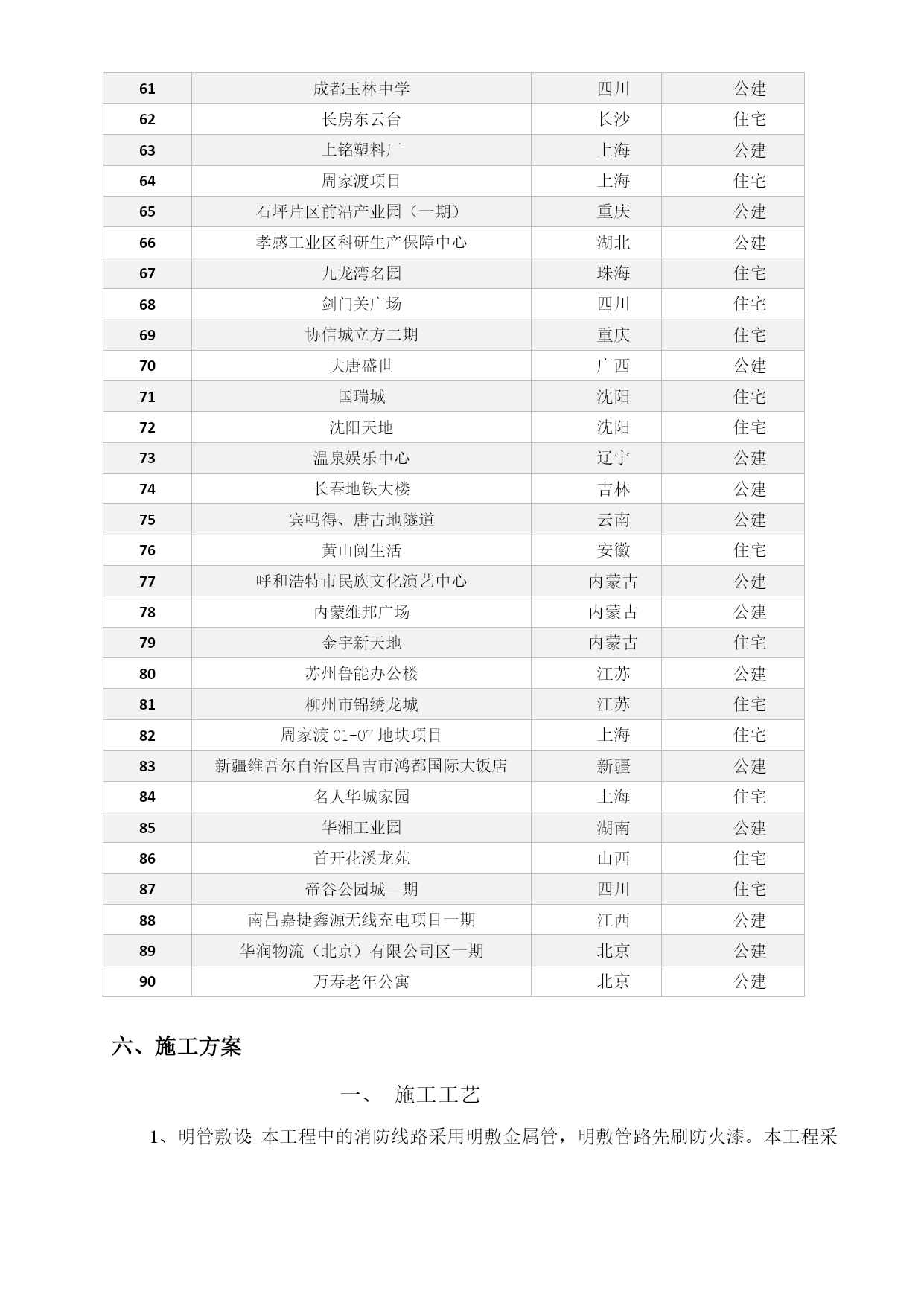

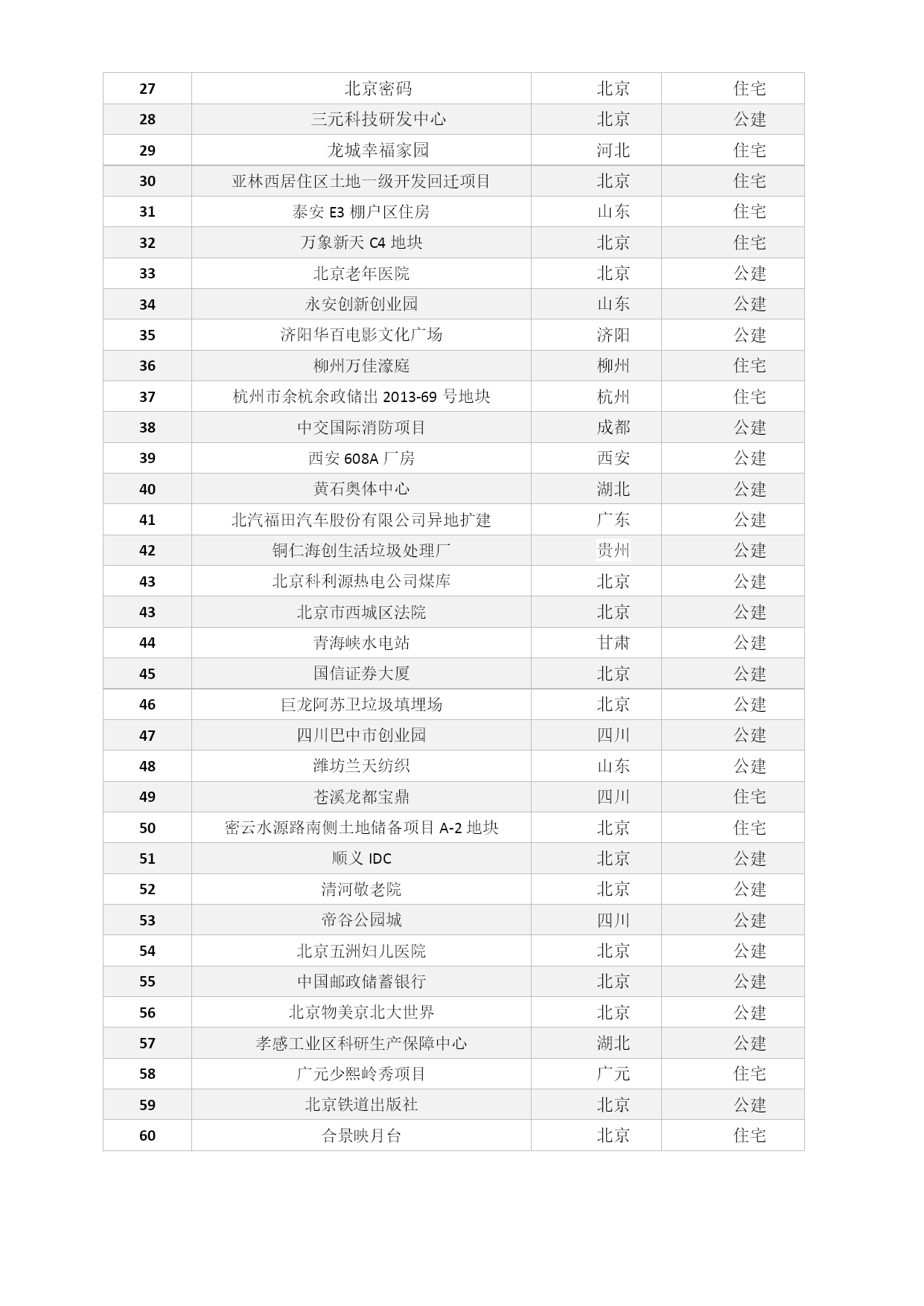

五、乐鸟产品部分工程案例：
序号项目名称项目地址项目性质1红星力帆广场重庆公建2福成----尚街时代广场河北公建3世界机器人大会场北京公建4K2地产(庞各庄034地块、通州039地块)北京公建5泰安碧桂园泰安住宅6南宁江南万达广场南宁公建7砂锅村综合服务楼北京公建8鹏博士研发中心深圳公建9通州运河中学北京公建10国网冀北电力河北公建11宁夏宁东能源化工基地宁夏公建12上海玫瑰医疗美容医院上海公建13河北保定软件技术学院河北公建14华夏幸福（孔雀城）（英国宫）河北住宅15中关村翠湖科技园北京公建16北京化工大学北京公建17欣水湾河北住宅18亳州科源悦府安徽住宅20清正亿佳第一商业广场新疆公建21格力高科技厂房珠海公建22薛城中和嘉园山东住宅23昆山名人华城江苏住宅24海航学院飞行模拟楼三亚公建25天津浩元PS车间天津公建26无锡NOK项目无锡公建27北京密码北京住宅28三元科技研发中心北京公建29龙城幸福家园河北住宅30亚林西居住区土地一级开发回迁项目北京住宅31泰安E3棚户区住房山东住宅32万象新天C4地块北京住宅33北京老年医院北京公建34永安创新创业园山东公建35济阳华百电影文化广场济阳公建36柳州万佳濠庭柳州住宅37杭州市余杭余政储出2013-69号地块杭州住宅38中交国际消防项目成都公建39西安608A厂房西安公建40黄石奥体中心湖北公建41北汽福田汽车股份有限公司异地扩建广东公建42铜仁海创生活垃圾处理厂贵州公建43北京科利源热电公司煤库北京公建43北京市西城区法院北京公建44青海峡水电站甘肃公建45国信证券大厦北京公建46巨龙阿苏卫垃圾填埋场北京公建47四川巴中市创业园四川公建48潍坊兰天纺织山东公建49苍溪龙都宝鼎四川住宅50密云水源路南侧土地储备项目A-2地块北京住宅51顺义IDC北京
