2FSK调制解调及其仿真
一、题目
1.2FSK调制解调及其仿真。
2.相关调制解调的原理图如
带通滤波器
带通滤波器
相乘器
相乘器
低通滤波器
低通滤波器
抽样判决器
Cosω1t
Cosω2t
ω1
ω2
抽样脉冲
输出
输入

3.输入的信号为：
S（t）=[∑аn*g(t-nTs)]cosω1t+[ān*g(t-nTs)]cosω1t；
ān是аn的反码。
二、仿真思路
1.首先要确定采样频率fs和两个载波频率的值f1，f2。
2.写出输入已经信号的表达式S(t)。由于S(t)中有反码的存在，则需要将信号先反转后在从原信号和反转信号中进行抽样。写出已调信号的表达式S(t)。
3.在2FSK的解调过程中，如上图原理图，信号首先通过带通滤波器，设置带通滤波器的参数，后用一维数字滤波函数filter对信号S(t)的数据进行滤波处理。输出经过带通滤波器后的信号波形。由于已调信号中有两个不同的载波（ω1,ω2）,则经过两个不同频率的带通滤波器后输出两个不同的信号波形H1,H2。
4.经过带通滤波器后的2FSK信号再经过相乘器（cosω1，cosω2），两序列相乘的MATLAB表达式y=x1.*x2→SW=Hn.*Hn，输出得到相乘后的两个不同的2FSK波形h1,h2。
5.经过相乘器输出的波形再通过低通滤波器，设置低通滤波器的参数，用一维数字滤波韩式filter对信号的数据进行新的一轮的滤波处理。输出经过低通滤波器后的两个波形（sw1,sw2）。
6.将信号sw1和sw2同时经过抽样判决器，分别输出st1,st2。其抽样判决器输出的波形为最后的输出波形st。对抽样判决器经定义一个时间变量长度i，当st1(i)>=st2(i)时，则st=0，否则st=st2(i).其中st=st1+st2。
三、仿真程序
程序如下：
fs=2000;%采样频率
dt=1/fs;
f1=20;
f2=120;%两个信号的频率
a=round(rand(1,10));%随机信号
g1=a
g2=~a;%信号反转，和g1反向
g11=(ones(1,2000))'*g1;%抽样
g1a=g11(:)';
g21=(ones(1,2000))'*g2;
g2a=g21(:)';
t=0:dt:10-dt;
t1=length(t);
fsk1=g1a.*cos(2*pi*f1.*t);

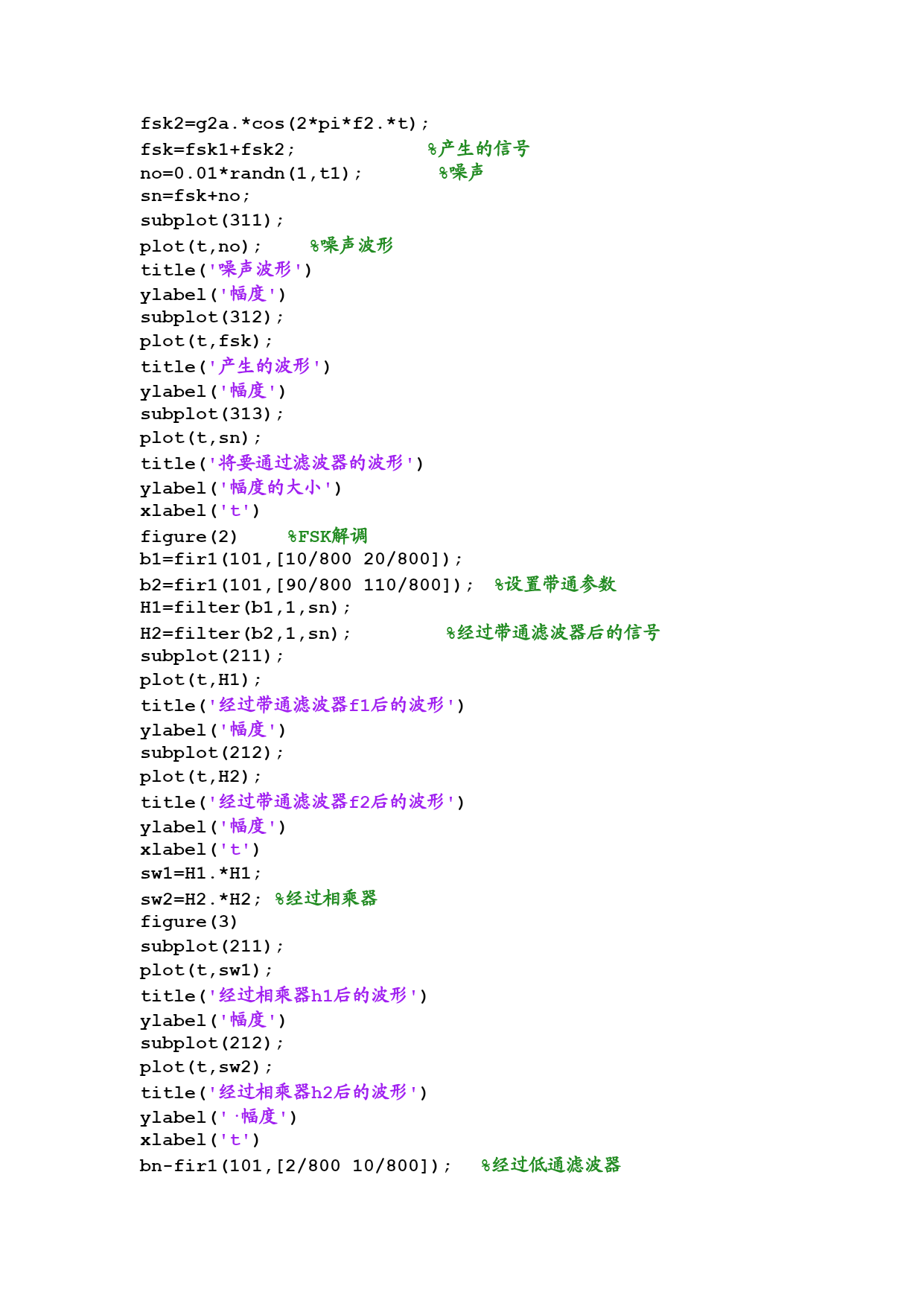

fsk2=g2a.*cos(2*pi*f2.*t);
fsk=fsk1+fsk2;%产生的信号
no=0.01*randn(1,t1);%噪声
sn=fsk+no;
subplot(311);
plot(t,no);%噪声波形
title('噪声波形')
ylabel('幅度')
subplot(312);
plot(t,fsk);
title('产生的波形')
ylabel('幅度')
subplot(313);
plot(t,sn);
title('将要通过滤波器的波形')
ylabel('幅度的大小')
xlabel('t')
figure(2)%FSK解调
b1=fir1(101,[10/80020/800]);
b2=fir1(101,[90/800110/800]);%设置带通参数
H1=filter(b1,1,sn);
H2=filter(b2,1,sn);%经过带通滤波器后的信号
subplot(211);
plot(t,H1);
title('经过带通滤波器f1后的波形')
ylabel('幅度')
subplot(212);
plot(t,H2);
title('经过带通滤波器f2后的波形')
ylabel('幅度')
xlabel('t')
sw1=H1.*H1;
sw2=H2.*H2;%经过相乘器
figure(3)
subplot(211);
plot(t,sw1);
title('经过相乘器h1后的波形')
ylabel('幅度')
subplot(212);
plot(t,sw2);
title('经过相乘器h2后的波形')
ylabel('·幅度')
xlabel('t')
bn-fir1(101,[2/80010/800]);%经过低通滤波器
figure(4)
st1=filter(bn,1,sw1);
st2=filter(bn,1,sw2);
subplot(211);
plot(t,st1);
title('经过低通滤波器sw1后的波形')
ylabel('幅度')
subplot(212);
plot(t,st2);
title('经过低通滤波器sw2后的波形')
ylabel('幅度')
xlabel('t')
%判决
fori=1:length(t)
if(st1(i)>=st2(i))
st(i)=0;
elsest(i
