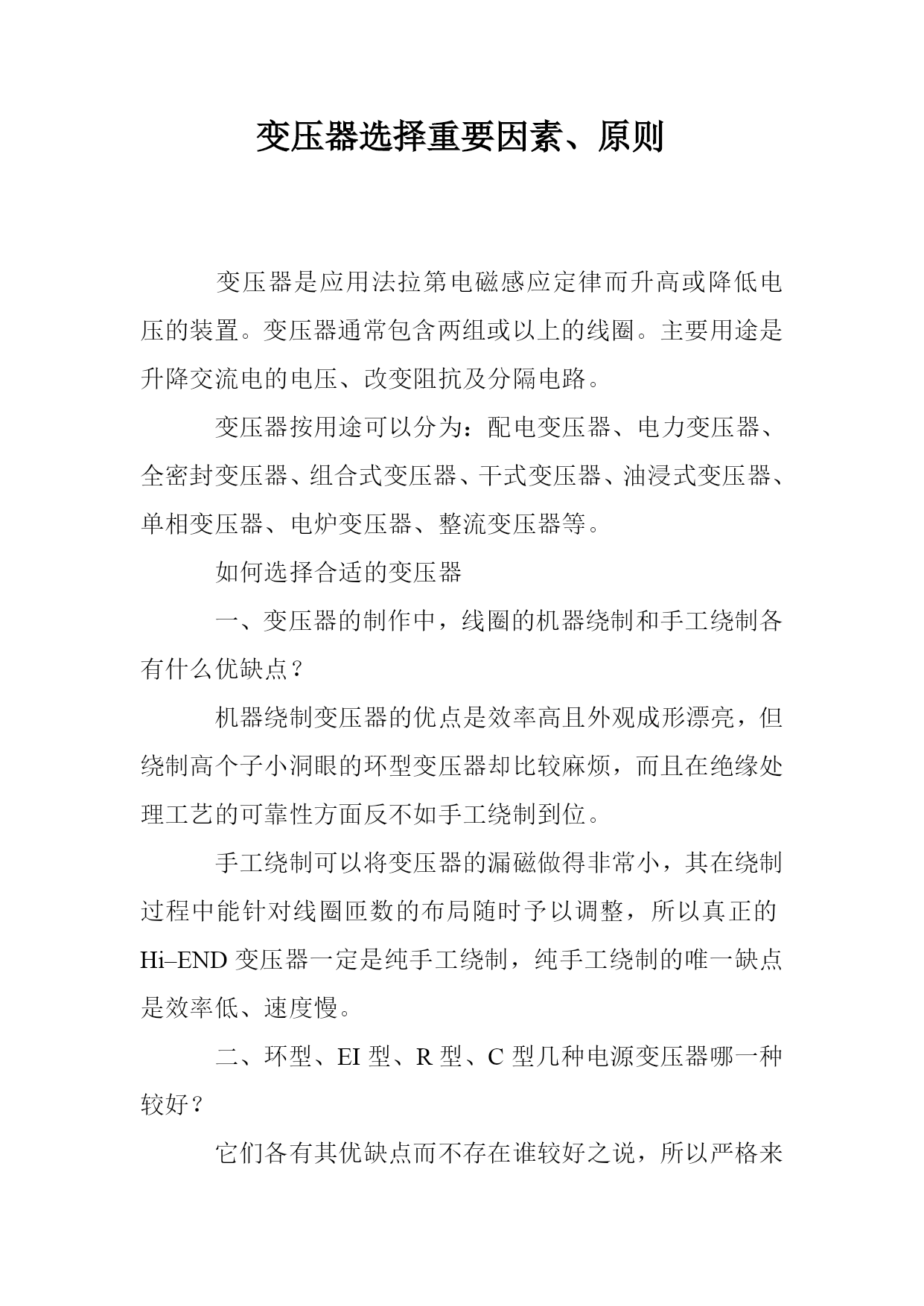

变压器选择重要因素、原则

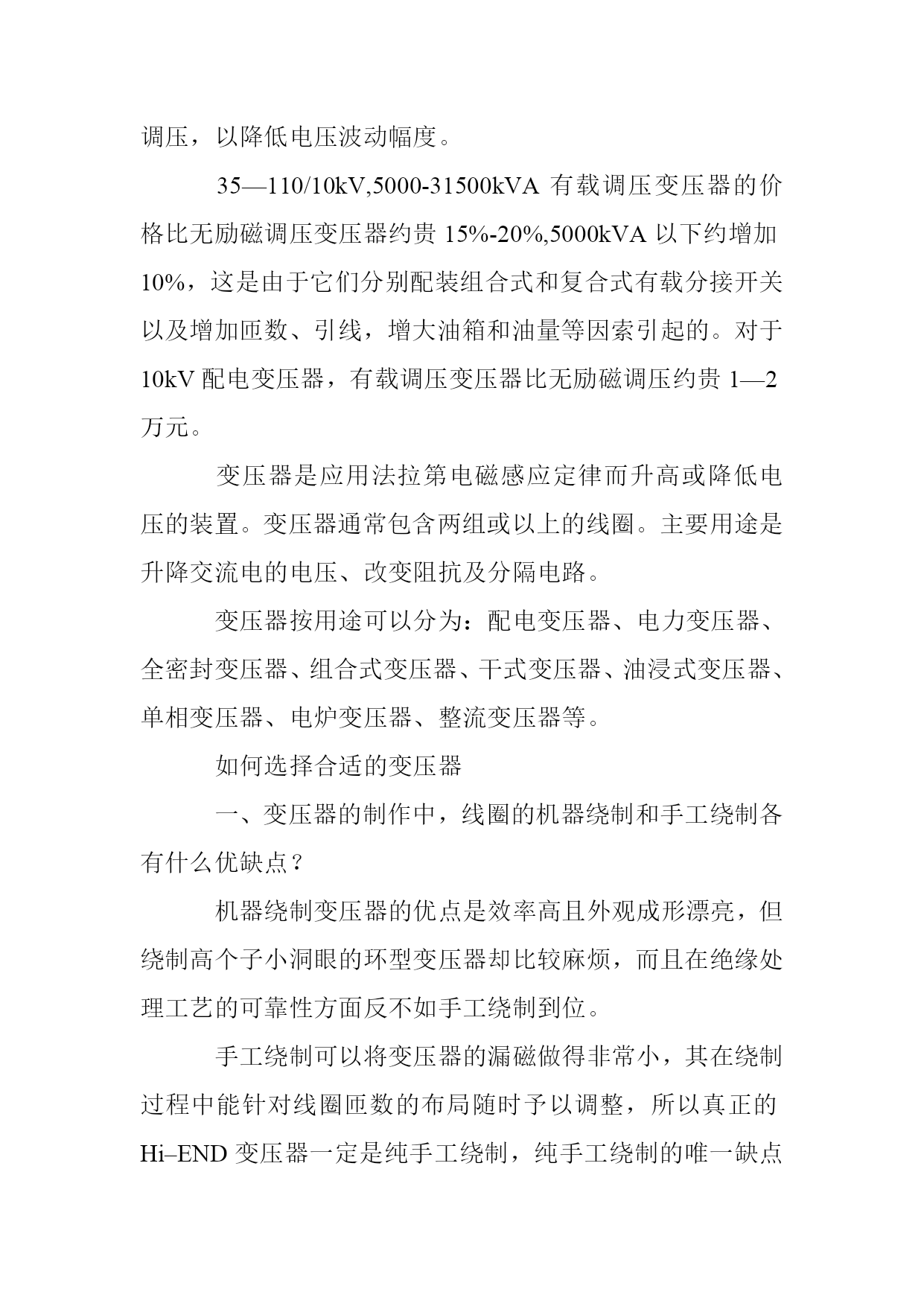

变压器是应用法拉第电磁感应定律而升高或降低电压的装置。变压器通常包含两组或以上的线圈。主要用途是升降交流电的电压、改变阻抗及分隔电路。
变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、油浸式变压器、单相变压器、电炉变压器、整流变压器等。
如何选择合适的变压器
一、变压器的制作中，线圈的机器绕制和手工绕制各有什么优缺点？
机器绕制变压器的优点是效率高且外观成形漂亮，但绕制高个子小洞眼的环型变压器却比较麻烦，而且在绝缘处理工艺的可靠性方面反不如手工绕制到位。
手工绕制可以将变压器的漏磁做得非常小，其在绕制过程中能针对线圈匝数的布局随时予以调整，所以真正的Hi–END变压器一定是纯手工绕制，纯手工绕制的唯一缺点是效率低、速度慢。
二、环型、EI型、R型、C型几种电源变压器哪一种较好？
它们各有其优缺点而不存在谁较好之说，所以严格来讲哪一种变压器都可以做得较好。

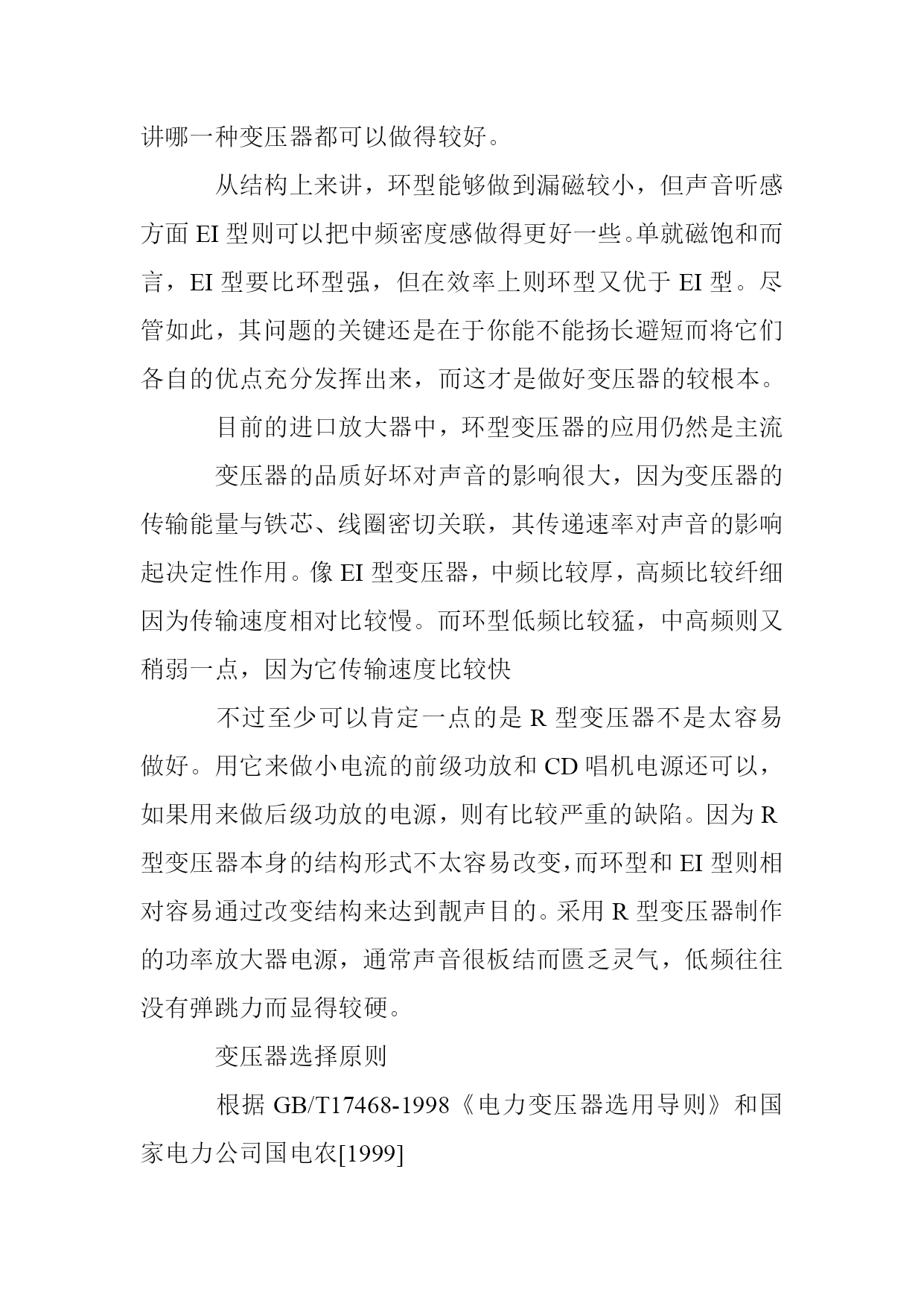

从结构上来讲，环型能够做到漏磁较小，但声音听感方面EI型则可以把中频密度感做得更好一些。单就磁饱和而言，EI型要比环型强，但在效率上则环型又优于EI型。尽管如此，其问题的关键还是在于你能不能扬长避短而将它们各自的优点充分发挥出来，而这才是做好变压器的较根本。
目前的进口放大器中，环型变压器的应用仍然是主流
变压器的品质好坏对声音的影响很大，因为变压器的传输能量与铁芯、线圈密切关联，其传递速率对声音的影响起决定性作用。像EI型变压器，中频比较厚，高频比较纤细因为传输速度相对比较慢。而环型低频比较猛，中高频则又稍弱一点，因为它传输速度比较快
不过至少可以肯定一点的是R型变压器不是太容易做好。用它来做小电流的前级功放和CD唱机电源还可以，如果用来做后级功放的电源，则有比较严重的缺陷。因为R型变压器本身的结构形式不太容易改变，而环型和EI型则相对容易通过改变结构来达到靓声目的。采用R型变压器制作的功率放大器电源，通常声音很板结而匮乏灵气，低频往往没有弹跳力而显得较硬。
变压器选择原则
根据GB/T17468-1998《电力变压器选用导则》和国家电力公司国电农[1999]

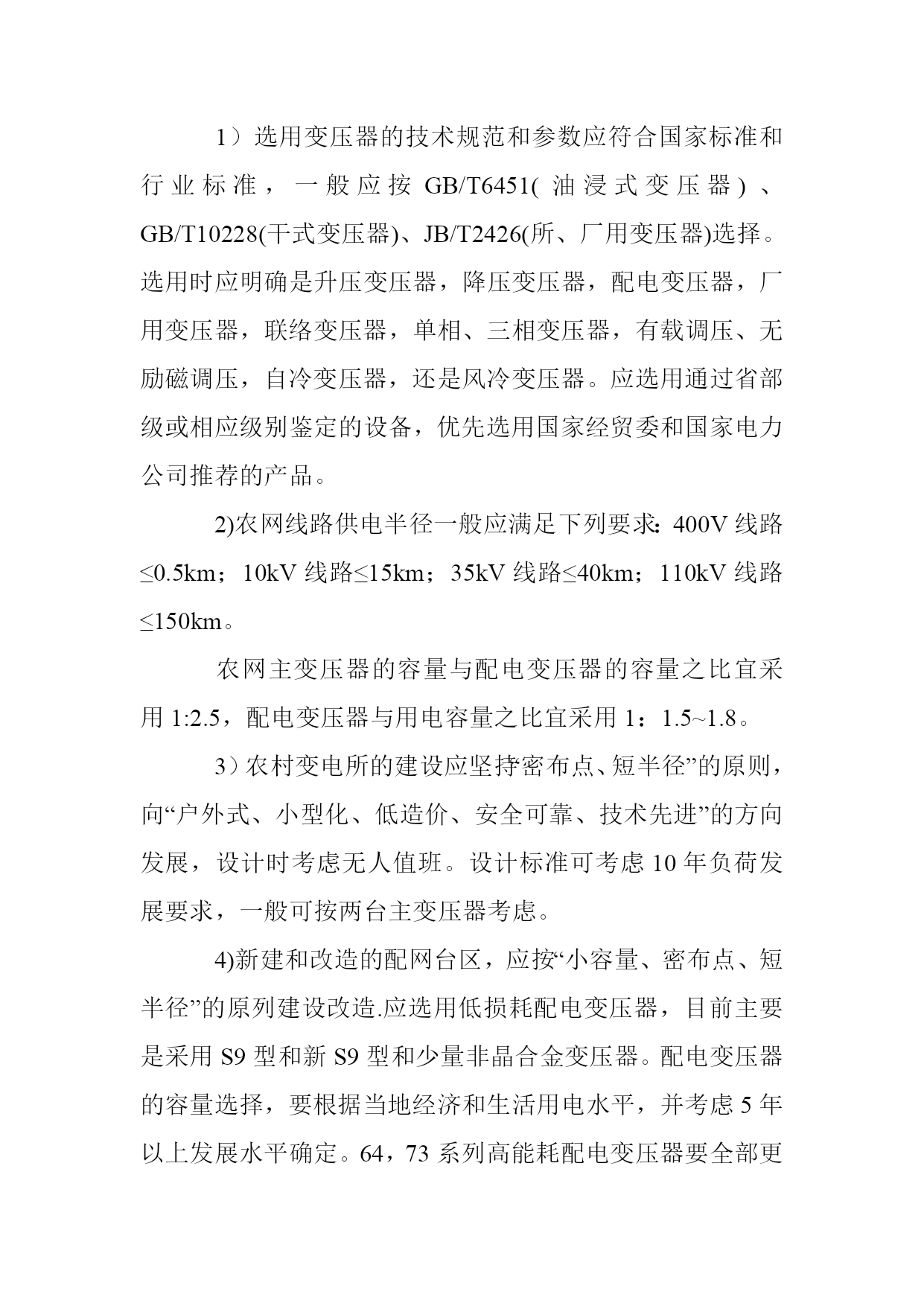

1）选用变压器的技术规范和参数应符合国家标准和行业标准，一般应按GB/T6451(油浸式变压器)、GB/T10228(干式变压器)、JB/T2426(所、厂用变压器)选择。选用时应明确是升压变压器，降压变压器，配电变压器，厂用变压器，联络变压器，单相、三相变压器，有载调压、无励磁调压，自冷变压器，还是风冷变压器。应选用通过省部级或相应级别鉴定的设备，优先选用国家经贸委和国家电力公司推荐的产品。
2)农网线路供电半径一般应满足下列要求：400V线路≤0.5km；10kV线路≤15km；35kV线路≤40km；110kV线路≤150km。
农网主变压器的容量与配电变压器的容量之比宜采用1:2.5，配电变压器与用电容量之比宜采用1：1.5~1.8。
3）农村变电所的建设应坚持“密布点、短半径”的原则，向“户外式、小型化、低造价、安全可靠、技术先进”的方向发展，设计时考虑无人值班。设计标准可考虑10年负荷发展要求，一般可按两台主变压器考虑。
4)新建和改造的配网台区，应按“小容量、密布点、短半径”的原列建设改造.应选用低损耗配电变压器，目前主要是采用S9型和新S9型和少量非晶合金变压器。配电变压器的容量选择，要根据当地经济和生活用电水平，并考虑5年以上发展水平确定。64，73系列高能耗配电变压器要全部更换掉。

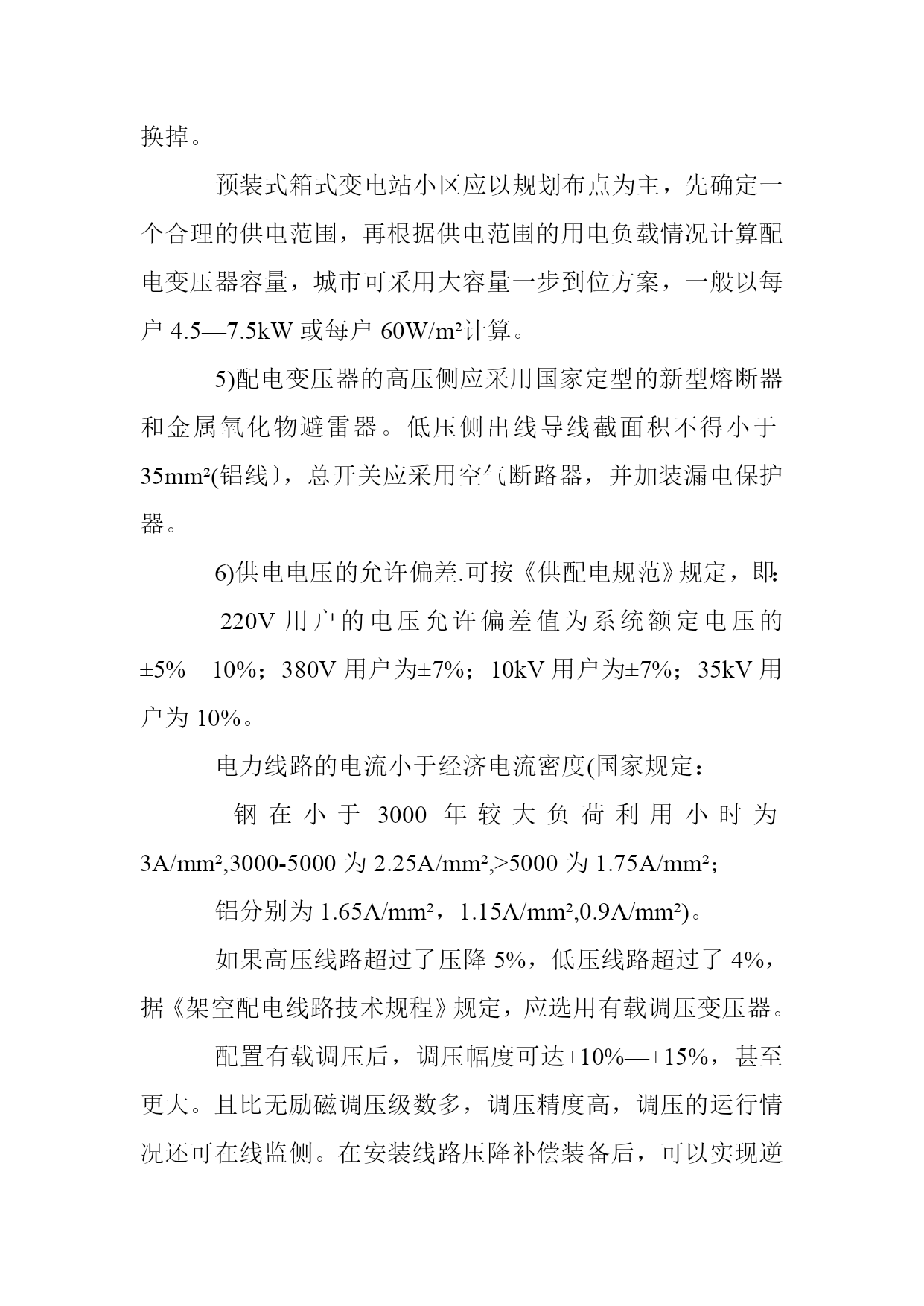

预装式箱式变电站小区应以规划布点为主，先确定一个合理的供电范围，再根据供电范围的用电负载情况计算配电变压器容量，城市可采用大容量一步到位方案，一般以每户4.5—7.5kW或每户60W/m²计算。
5)配电变压器的高压侧应采用国家定型的新型熔断器和金属氧化物避雷器。低压侧出线导线截面积不得小于35mm²(铝线〕，总开关应采用空气断路器，并加装漏电保护器。
6)供电电压的允许偏差.可按《供配电规范》规定，即：
220V用户的电压允许偏差值为系统额定电压的±5%—10%；380V用户为±7%；10kV用户为±7%；35kV用户为10%。
电力线路的电流小于经济电流密度(国家规定：
钢在小于3000年较大负荷利用小时为3A/mm²,3000-5000为2.25A/mm²,>5000为1.75A/mm²；
铝分别为1.65A/mm²，1.15A/mm²,0.9A/mm²)。
如果高压线路超过了压降5%，低压线路超过了4%，据《架空配电线路技术规程》规定，应选用有载调压变压器。
配置有载调压后，调压幅度可达±10%—±15%，甚至更大。且比无励磁调压级数多，调压精度高，调压的运行情况还可在线监侧。在安装线路压
