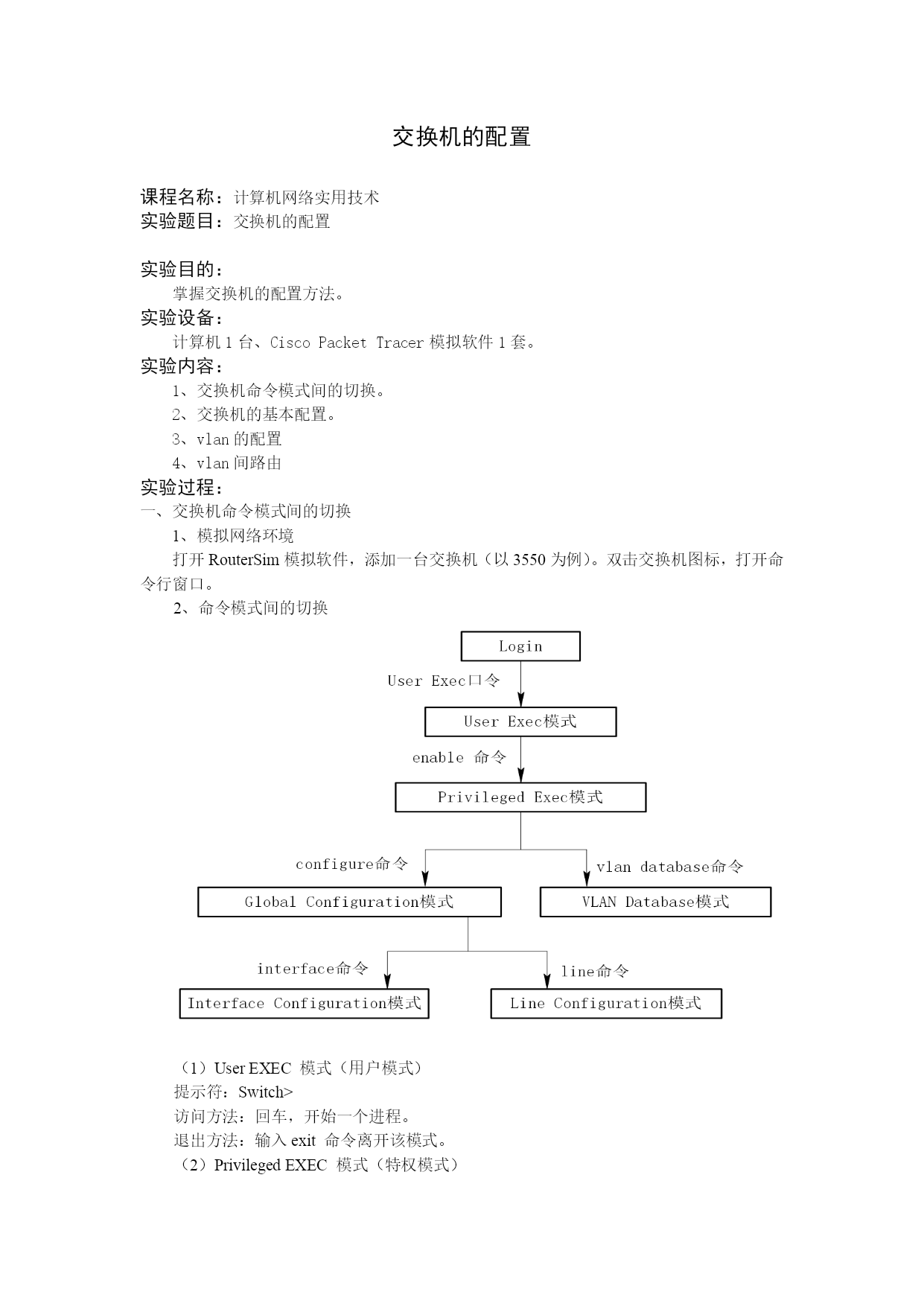

交换机的配置

课程名称：计算机网络实用技术
实验题目：交换机的配置

实验目的：
掌握交换机的配置方法。
实验设备：
计算机1台、CiscoPacketTracer模拟软件1套。
实验内容：
1、交换机命令模式间的切换。
2、交换机的基本配置。

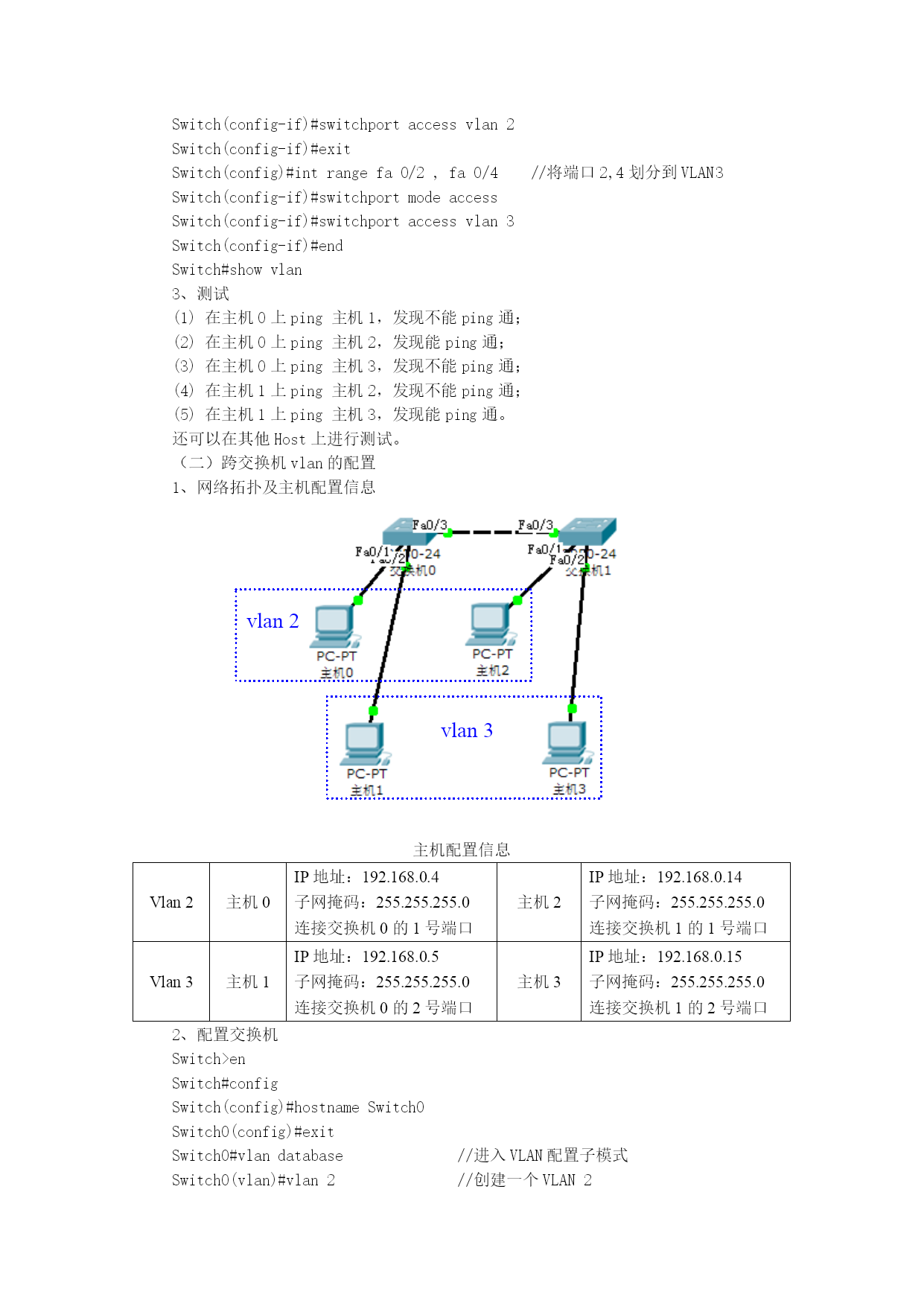

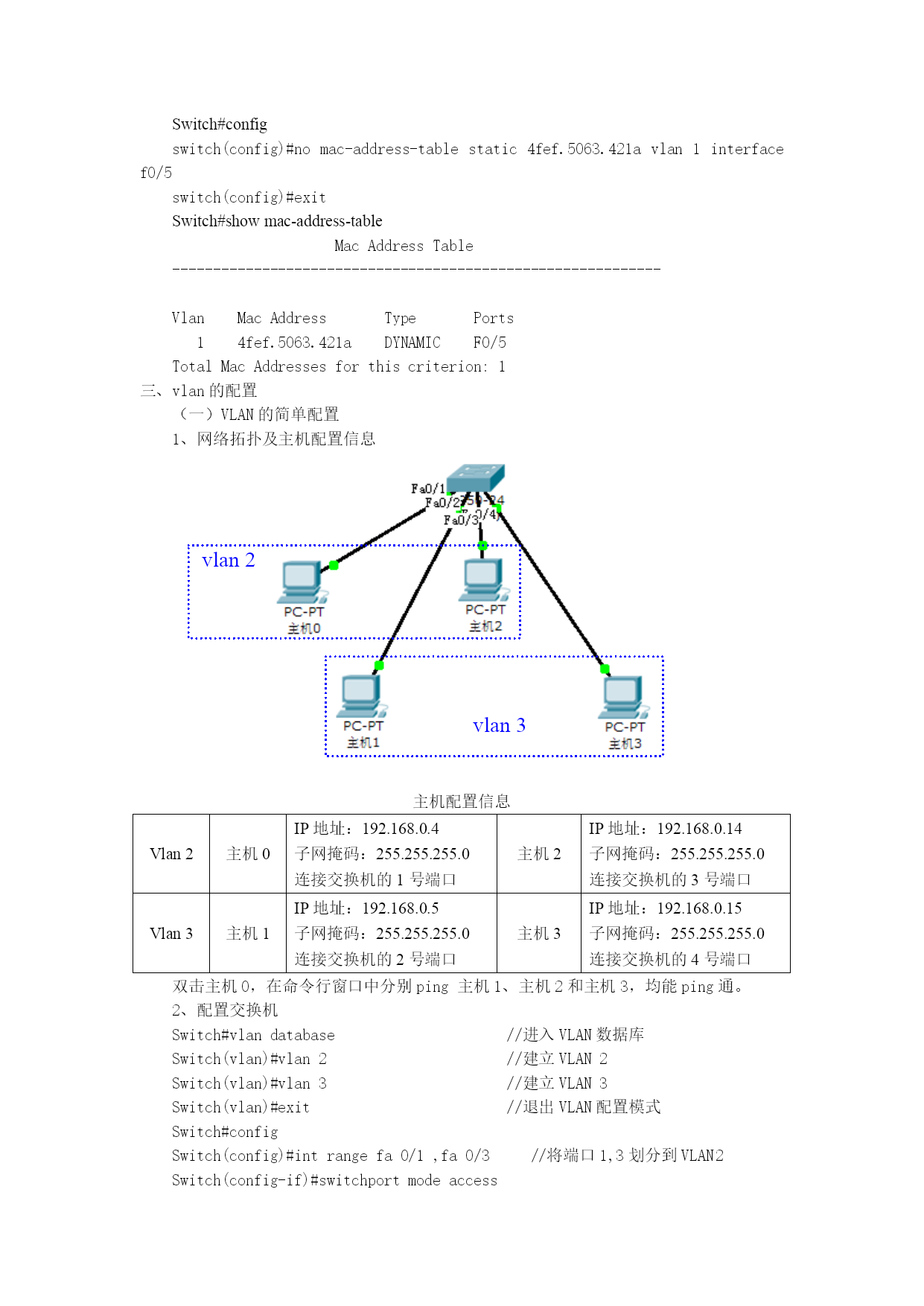

3、vlan的配置
4、vlan间路由
实验过程：
一、交换机命令模式间的切换
1、模拟网络环境
打开RouterSim模拟软件，添加一台交换机（以3550为例）。双击交换机图标，打开命令行窗口。
2、命令模式间的切换

（1）UserEXEC模式（用户模式）
提示符：Switch>
访问方法：回车，开始一个进程。
退出方法：输入exit命令离开该模式。

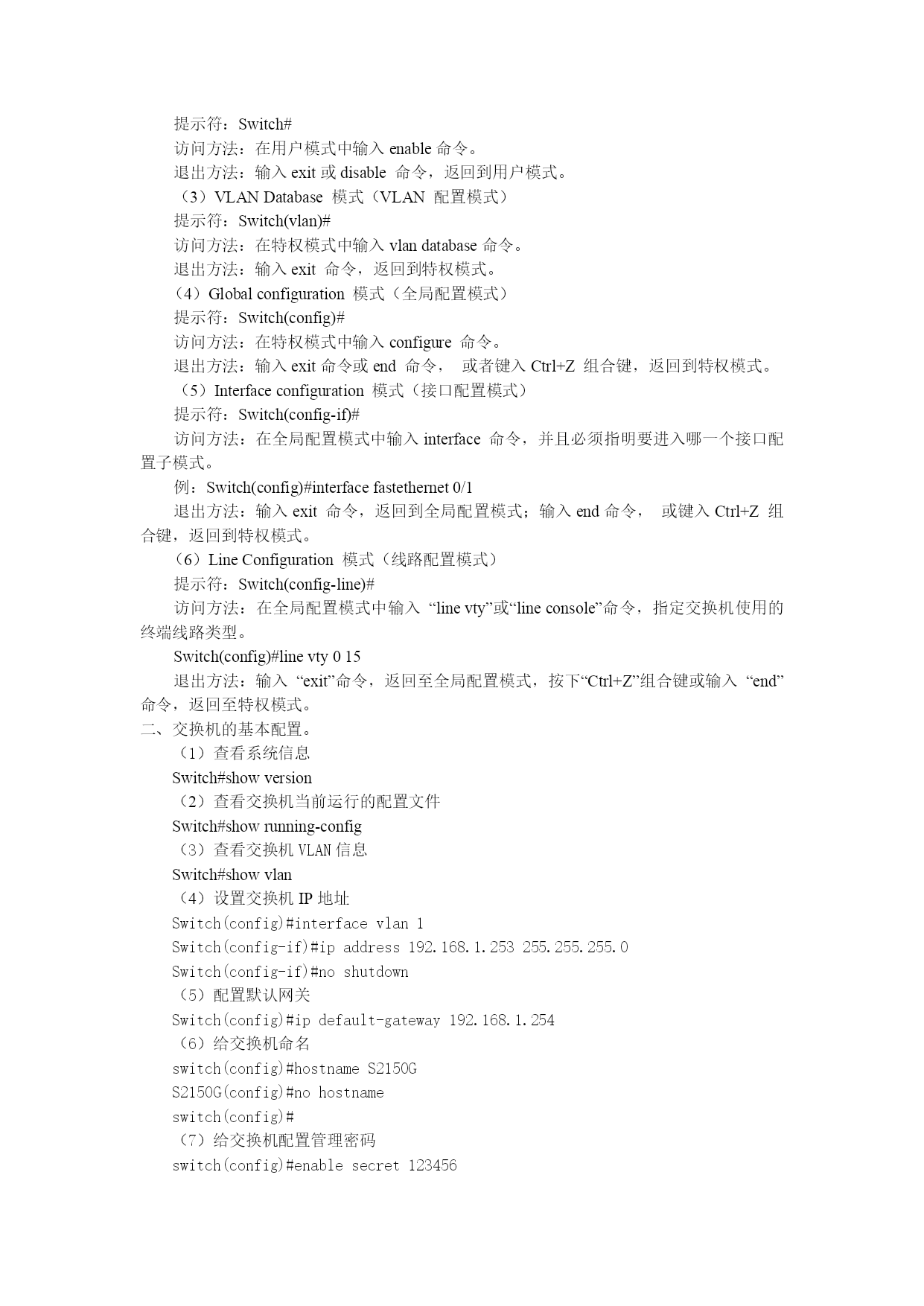

（2）PrivilegedEXEC模式（特权模式）
提示符：Switch#
访问方法：在用户模式中输入enable命令。
退出方法：输入exit或disable命令，返回到用户模式。
（3）VLANDatabase模式（VLAN配置模式）
提示符：Switch(vlan)#
访问方法：在特权模式中输入vlandatabase命令。
退出方法：输入exit命令，返回到特权模式。
（4）Globalconfiguration模式（全局配置模式）
提示符：Switch(config)#
访问方法：在特权模式中输入configure命令。
退出方法：输入exit命令或end命令，或者键入Ctrl+Z组合键，返回到特权模式。
（5）Interfaceconfiguration模式（接口配置模式）
提示符：Switch(config-if)#
访问方法：在全局配置模式中输入interface命令，并且必须指明要进入哪一个接口配置子模式。
例：Switch(config)#interfacefastethernet0/1
退出方法：输入exit命令，返回到全局配置模式；输入end命令，或键入Ctrl+Z组合键，返回到特权模式。
（6）LineConfiguration模式（线路配置模式）
提示符：Switch(config-line)#
访问方法：在全局配置模式中输入“linevty”或“lineconsole”命令，指定交换机使用的终端线路类型。
Switch(config)#linevty015
退出方法：输入“exit”命令，返回至全局配置模式，按下“Ctrl+Z”组合键或输入“end”命令，返回至特权模式。
二、交换机的基本配置。
（1）查看系统信息
Switch#showversion
（2）查看交换机当前运行的配置文件
Switch#showrunning-config
（3）查看交换机VLAN信息
Switch#showvlan
（4）设置交换机IP地址
Switch(config)#interfacevlan1
Switch(config-if)#ipaddress192.168.1.253255.255.255.0
Switch(config-if)#noshutdown
（5）配置默认网关
Switch(config)#ipdefault-gateway192.168.1.254
（6）给交换机命名
switch(config)#hostnameS2150G
S2150G(config)#nohostname
switch(config)#

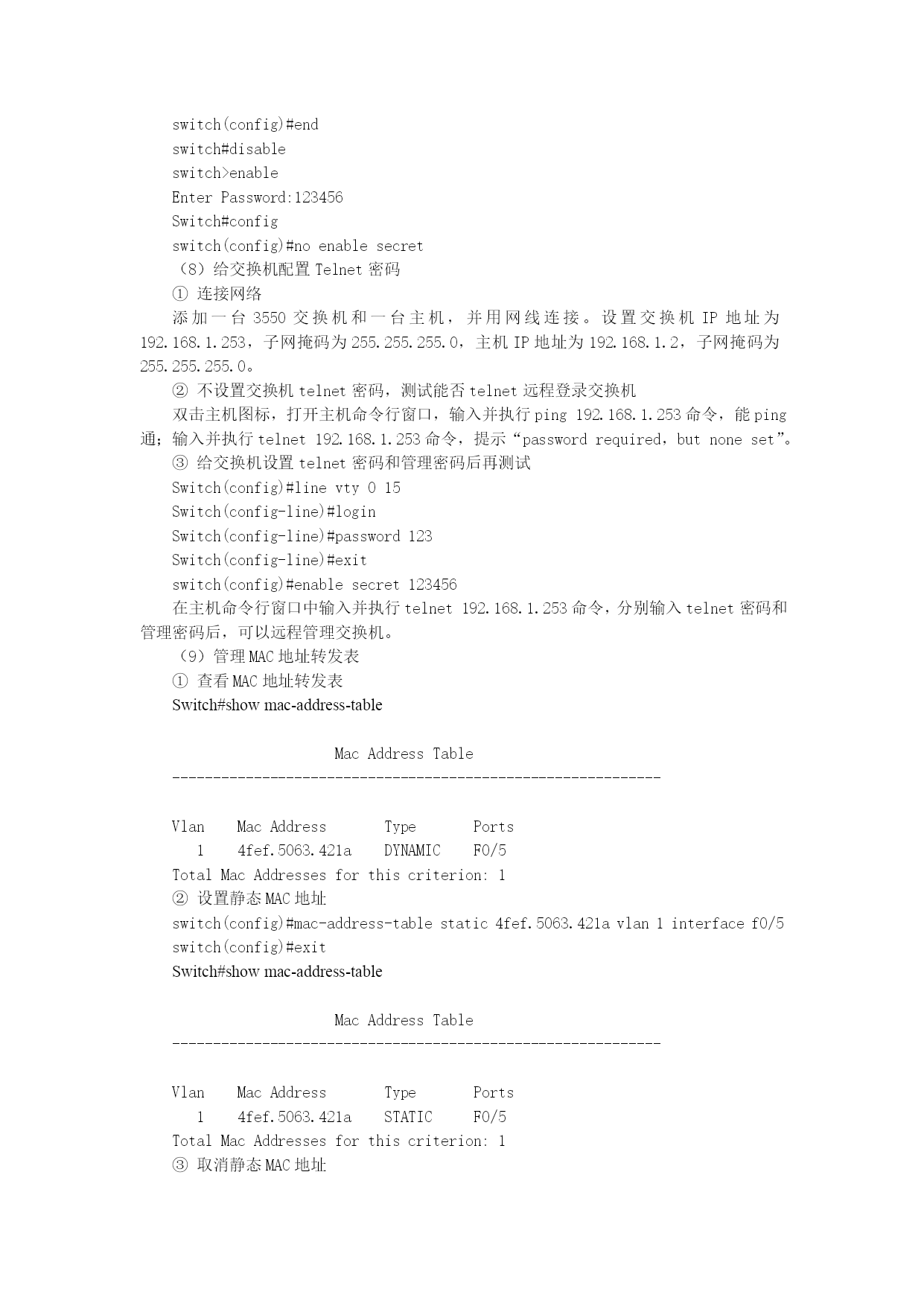

（7）给交换机配置管理密码
switch(config)#enablesecret123456
switch(config)#end
switch#disable
switch>enable
EnterPassword:123456
Switch#config
switch(config)#noenablesecret
（8）给交换机配置Telnet密码
①连接网络
添加一台3550交换机和一台主机，并用网线连接。设置交换机IP地址为192.168.1.253，子网掩码为255.255.255.0，主机IP地址为192.168.1.2，子网掩码为255.255.255.0。
②不设置交换机telnet密码，测试能否telnet远程登录交换机
双击主机图标，打开主机命令行窗口，输入并执行ping192.168.1.253命令，能ping通；输入并执行telnet192.168.1.253命令，提示“passwordrequired，butnoneset”。
③给交换机设置telnet密码和管理密码后再测试
Switch(config)#linevty015
Switch(config-line)#login
Switch(config-line)#password123
Switch(config-line)#exit
switch(config)#enablesecret123456
在主
