BIM文件管理与制图基本设置.doc

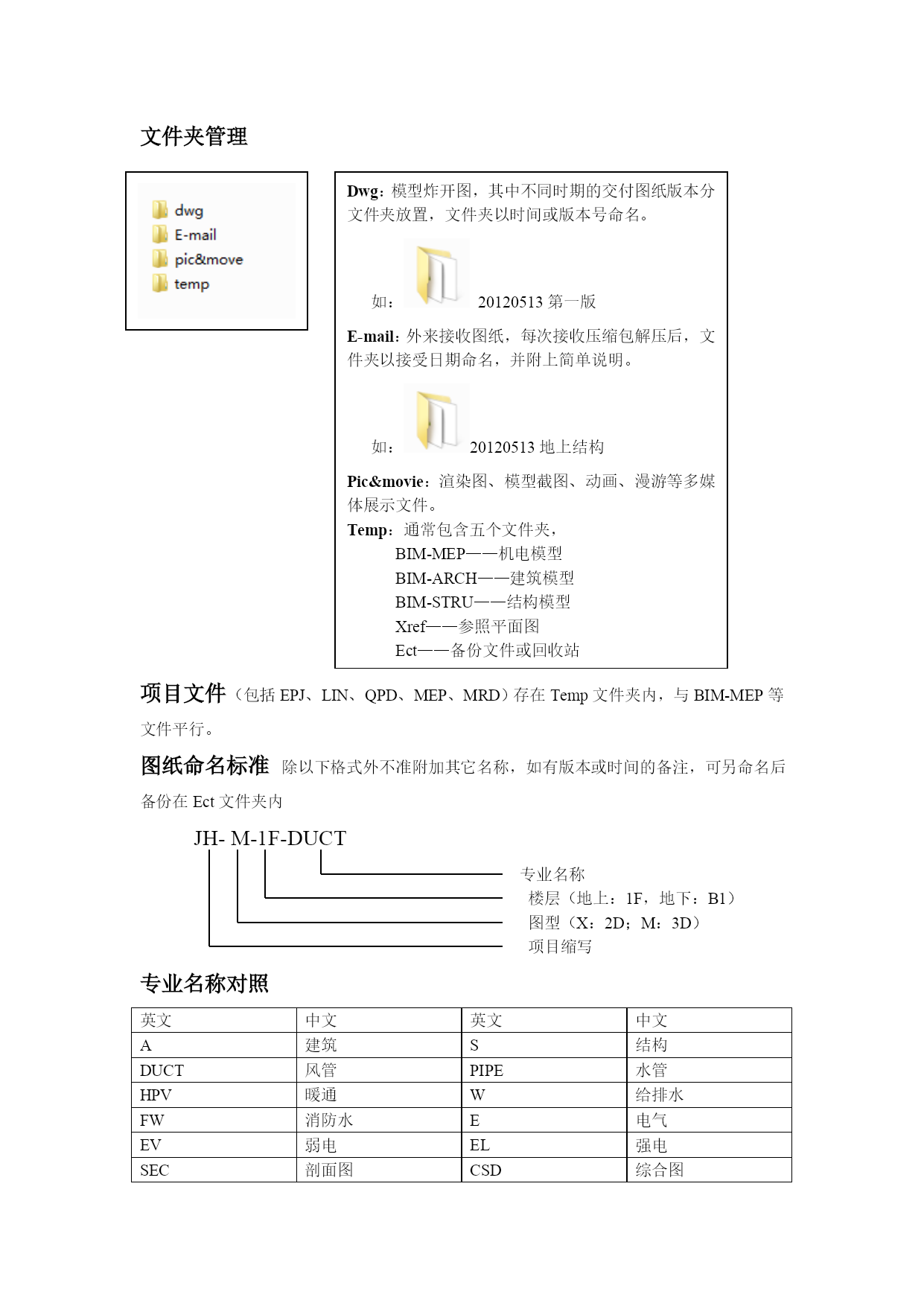

文件夹管理
Dwg：模型炸开图，其中不同时期的交付图纸版本分文件夹放置，文件夹以时间或版本号命名。
如：20120513第一版
E-mail：外来接收图纸，每次接收压缩包解压后，文件夹以接受日期命名，并附上简单说明。
如：20120513地上结构
Pic&movie：渲染图、模型截图、动画、漫游等多媒体展示文件。
Temp：通常包含五个文件夹，
BIM-MEP——机电模型
BIM-ARCH——建筑模型
BIM-STRU——结构模型
Xref——参照平面图
Ect——备份文件或回收站

项目文件（包括EPJ、LIN、QPD、MEP、MRD）存在Temp文件夹内，与BIM-MEP等文件平行。
图纸命名标准除以下格式外不准附加其它名称，如有版本或时间的备注，可另命名后备份在Ect文件夹内
JH-M-1F-DUCT
专业名称
楼层（地上：1F，地下：B1）
图型（X：2D；M：3D）
项目缩写
专业名称对照
英文中文英文中文A建筑S结构DUCT风管PIPE水管HPV暖通W给排水FW消防水E电气EV弱电EL强电SEC剖面图CSD综合图

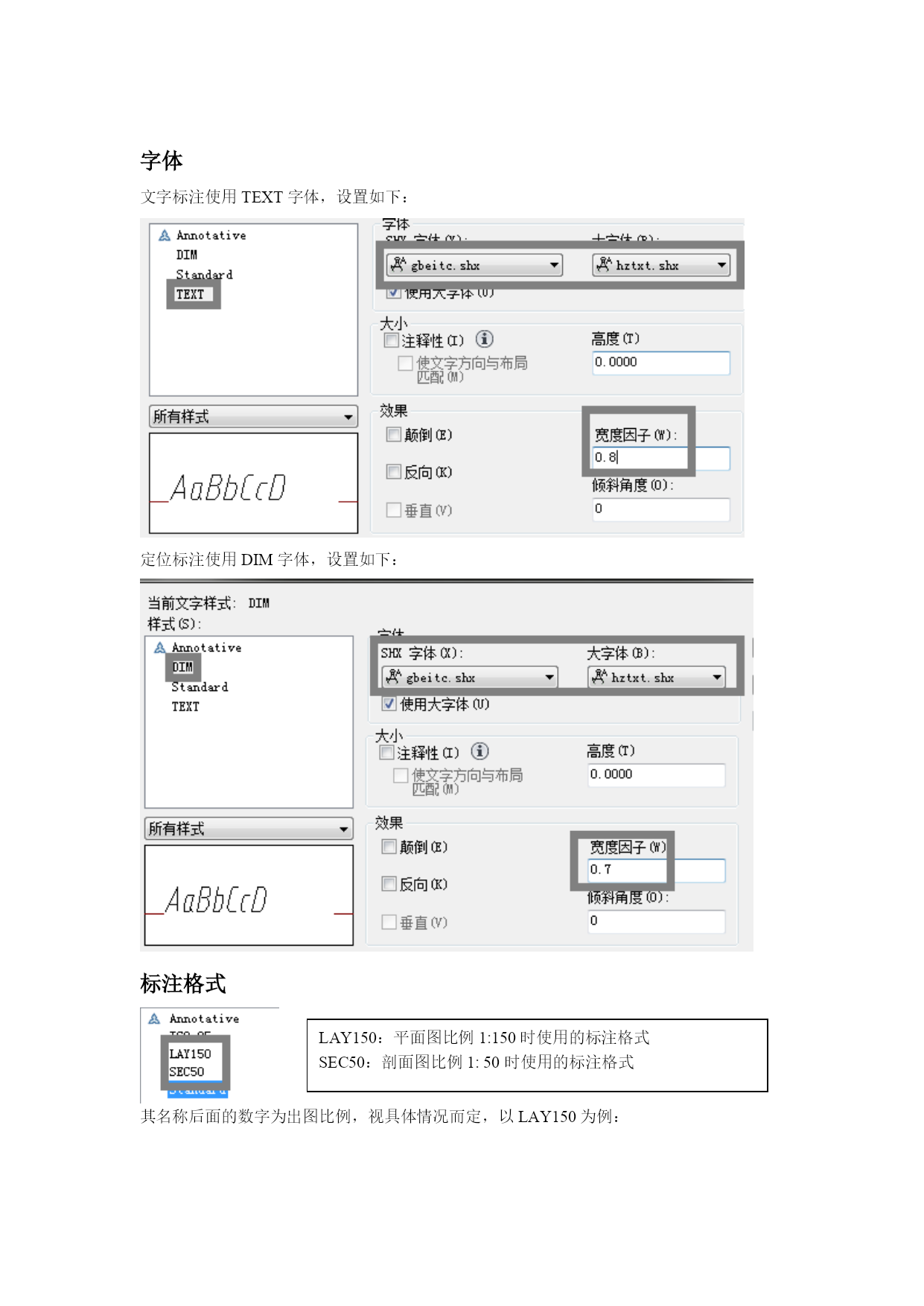

字体
文字标注使用TEXT字体，设置如下：

定位标注使用DIM字体，设置如下：

标注格式
LAY150：平面图比例1:150时使用的标注格式
SEC50：剖面图比例1:50时使用的标注格式

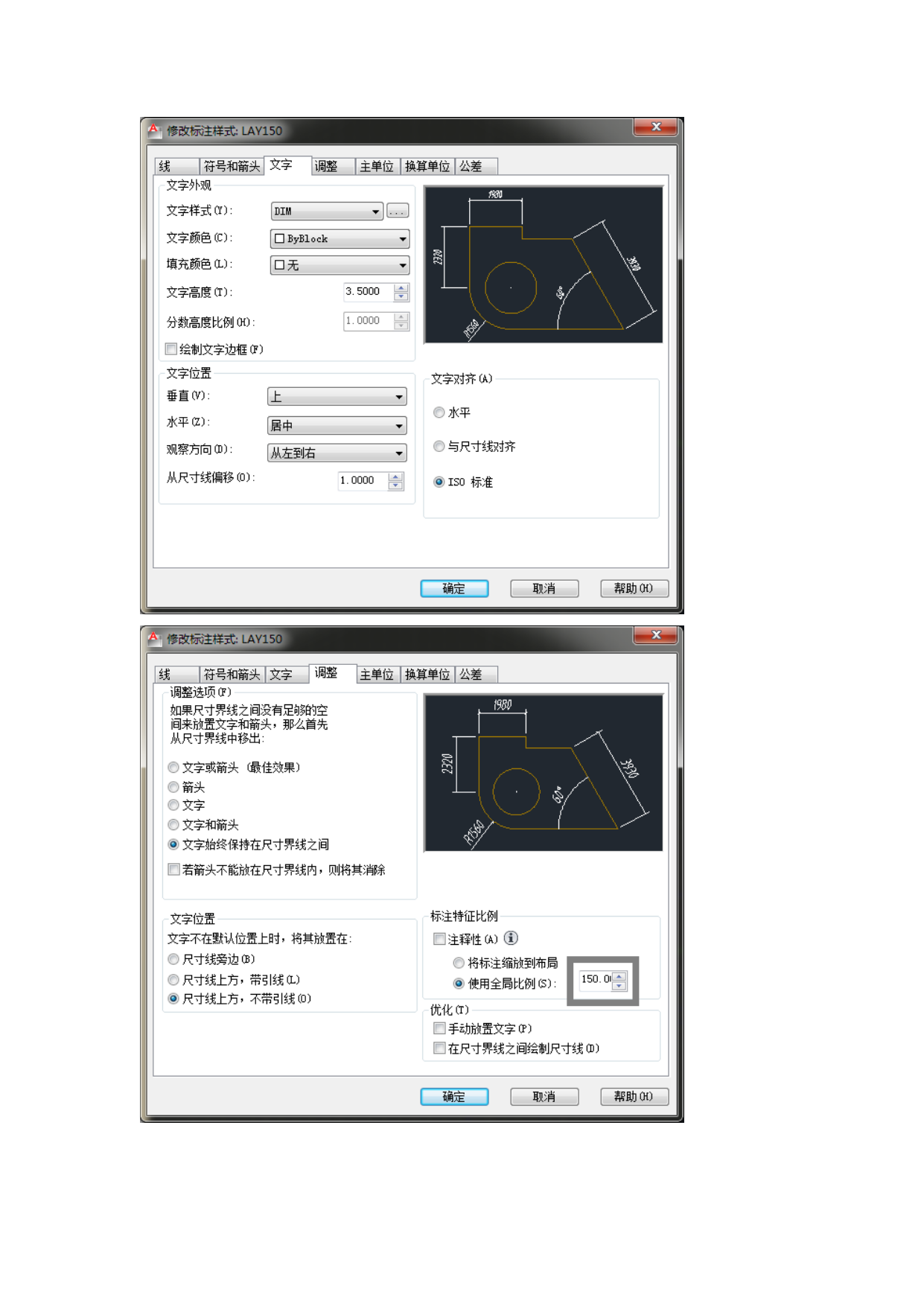

其名称后面的数字为出图比例，视具体情况而定，以LAY150为例：

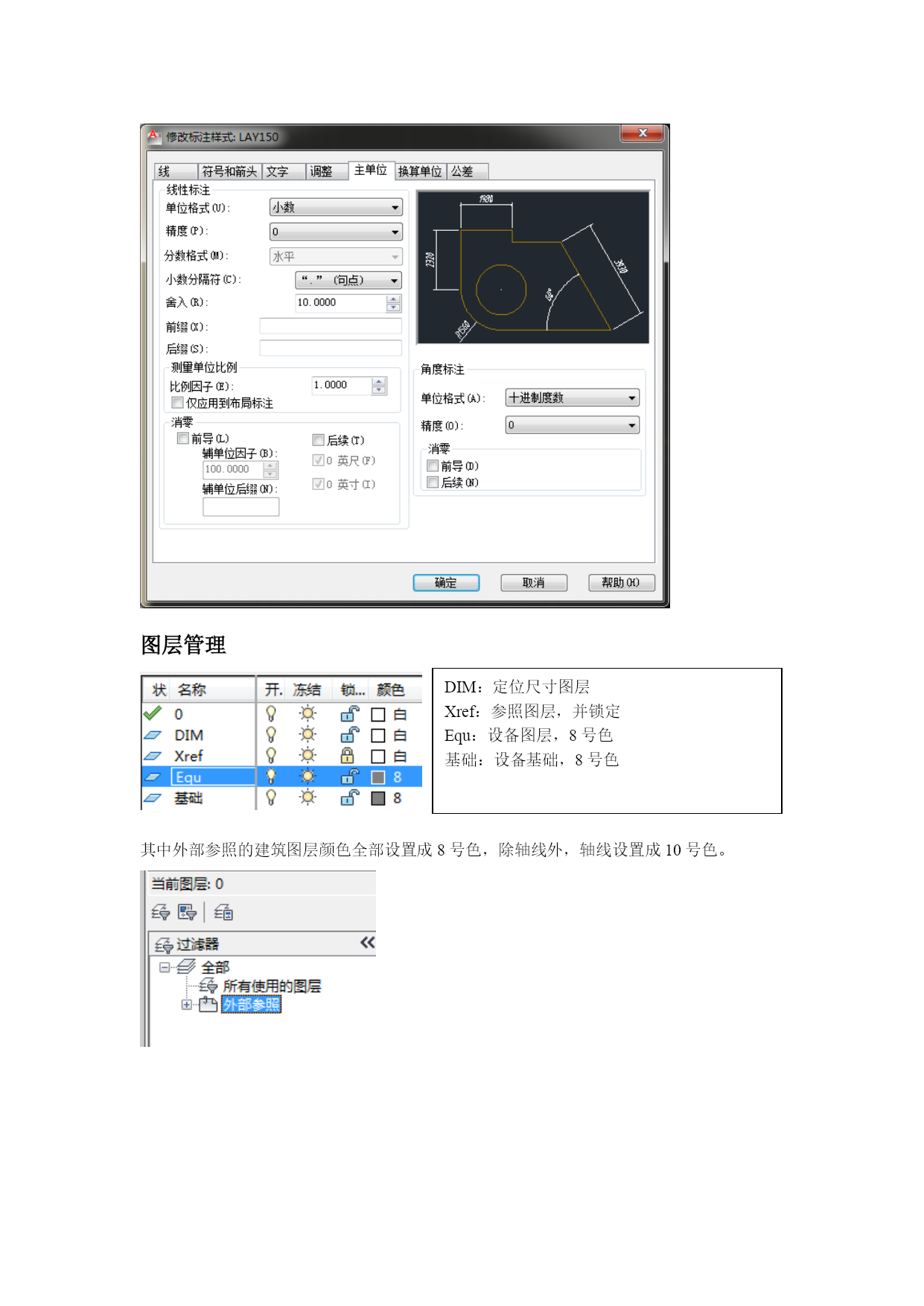

图层管理
DIM：定位尺寸图层
Xref：参照图层，并锁定
Equ：设备图层，8号色
基础：设备基础，8号色

其中外部参照的建筑图层颜色全部设置成8号色，除轴线外，轴线设置成10号色。

外部参照
平面图参照设置

模型图参照设置

CAD设置
抄图之前必须勾选
