复合装饰板一体板施工方案

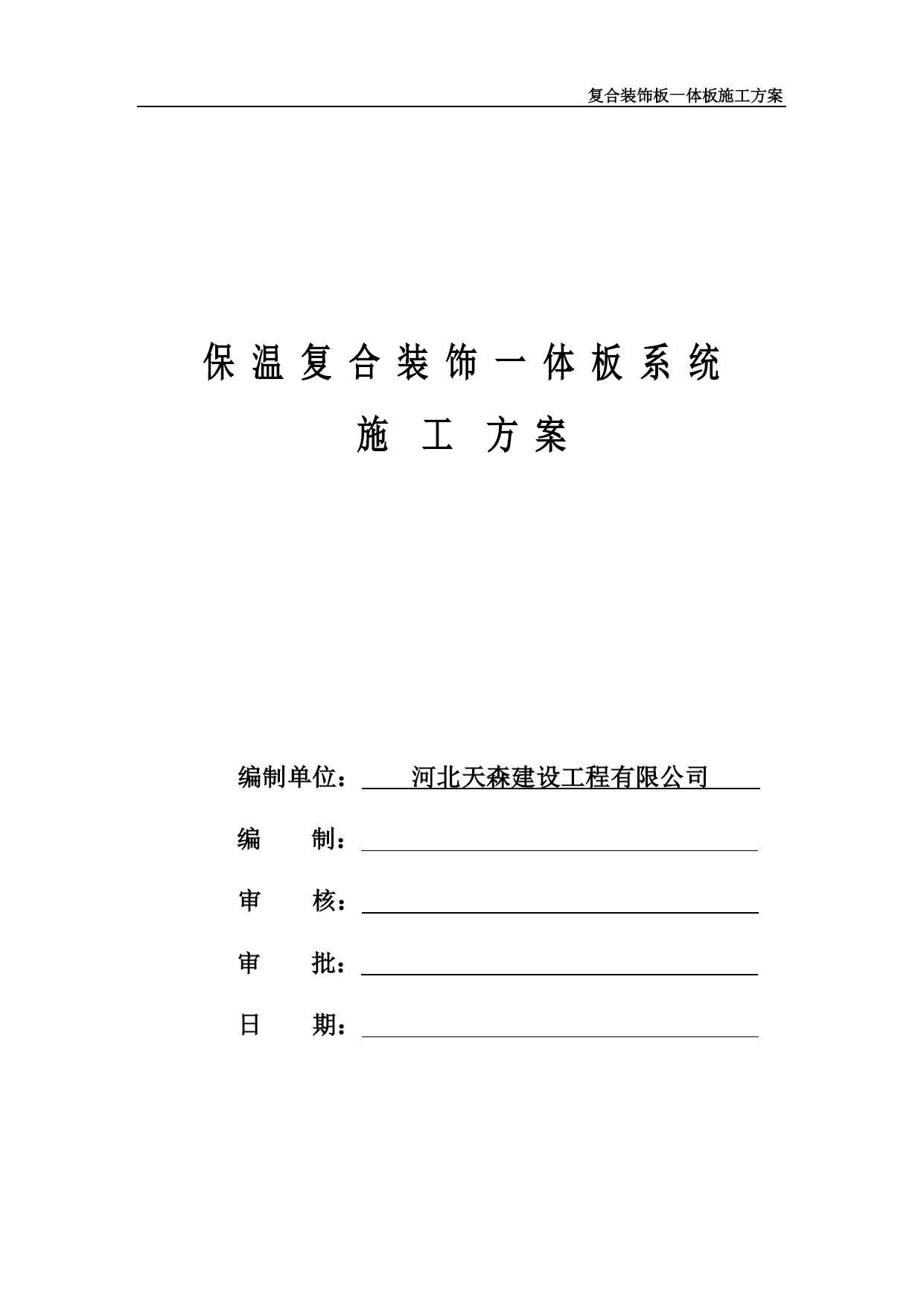

保温复合装饰一体板系统
施工方案

编制单位：河北天森建设工程有限公司

编制：

审核：

审批：

日期：

目录
一、工程概况
二、编制依据
三、保温装饰板基本要求
四、施工准备
五、施工准备要求
六、保温装饰板现场施工工艺
七、保温装饰板安装注意事项
八、工期保证措施
九、质量安全保证措施
十、文明施工管理
十一、应急措施

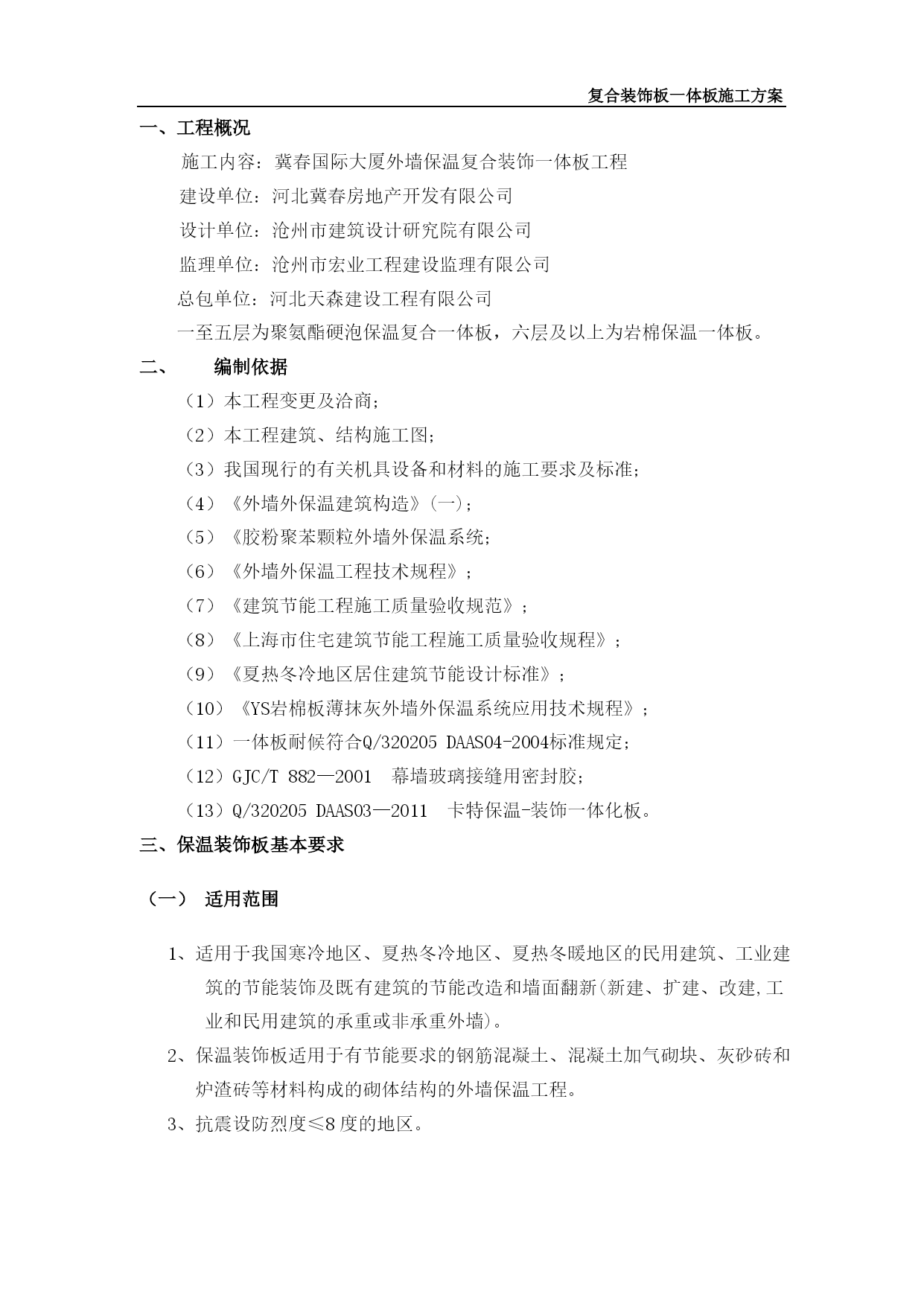

一、工程概况
施工内容：冀春国际大厦外墙保温复合装饰一体板工程
建设单位：河北冀春房地产开发有限公司
设计单位：沧州市建筑设计研究院有限公司
监理单位：沧州市宏业工程建设监理有限公司
总包单位：河北天森建设工程有限公司
一至五层为聚氨酯硬泡保温复合一体板，六层及以上为岩棉保温一体板。
二、编制依据
（1）本工程变更及洽商；
（2）本工程建筑、结构施工图；
（3）我国现行的有关机具设备和材料的施工要求及标准；
（4）《外墙外保温建筑构造》(一)；
（5）《胶粉聚苯颗粒外墙外保温系统；
（6）《外墙外保温工程技术规程》；
（7）《建筑节能工程施工质量验收规范》；
（8）《上海市住宅建筑节能工程施工质量验收规程》；
（9）《夏热冬冷地区居住建筑节能设计标准》；
（10）《YS岩棉板薄抹灰外墙外保温系统应用技术规程》；
（11）一体板耐候符合Q/320205DAAS04-2004标准规定；
（12）GJC/T882—2001幕墙玻璃接缝用密封胶；
（13）Q/320205DAAS03—2011卡特保温-装饰一体化板。
三、保温装饰板基本要求
（一）适用范围
1、适用于我国寒冷地区、夏热冬冷地区、夏热冬暖地区的民用建筑、工业建筑的节能装饰及既有建筑的节能改造和墙面翻新(新建、扩建、改建,工业和民用建筑的承重或非承重外墙)。
2、保温装饰板适用于有节能要求的钢筋混凝土、混凝土加气砌块、灰砂砖和炉渣砖等材料构成的砌体结构的外墙保温工程。
3、抗震设防烈度≤8度的地区。

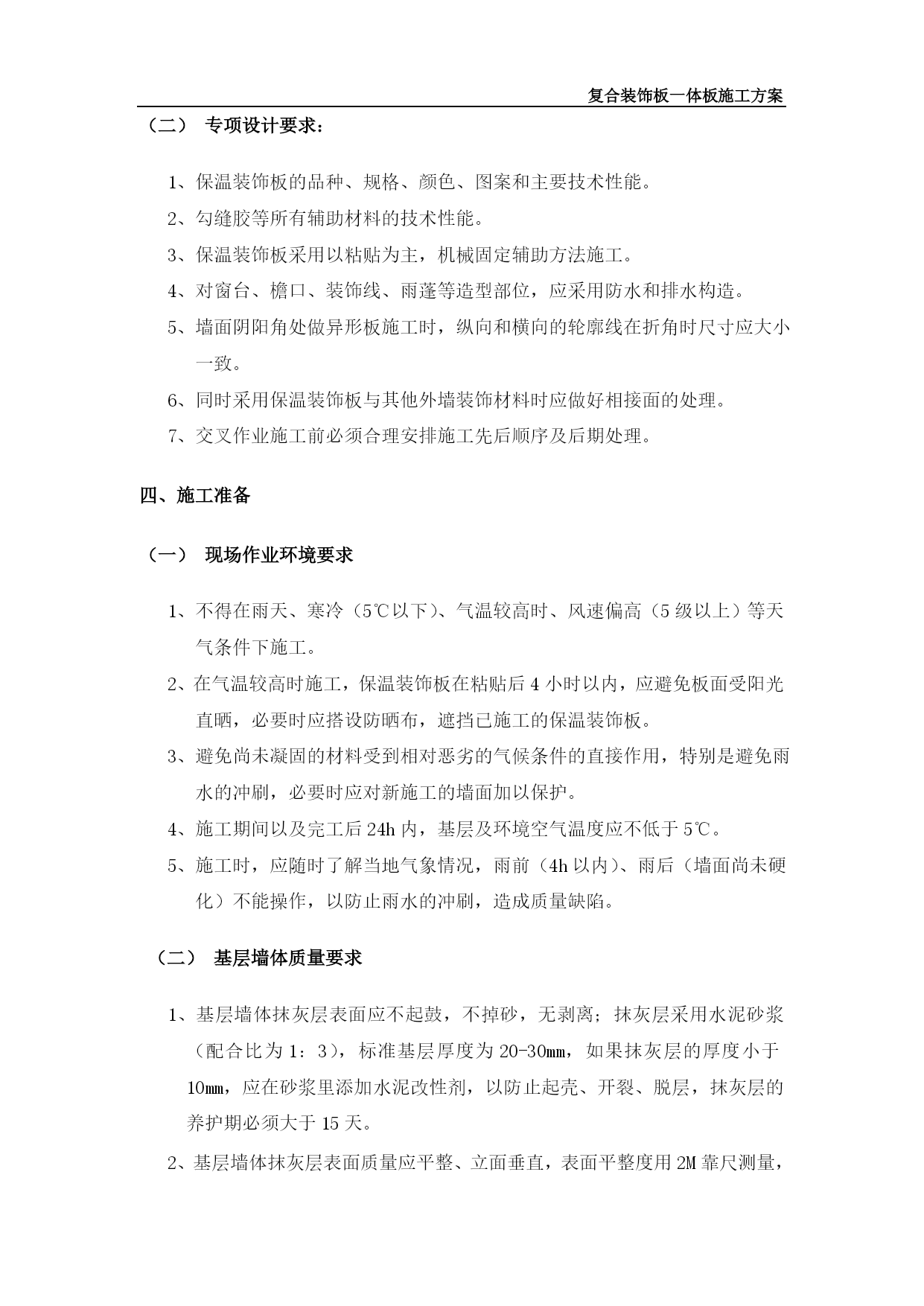

（二）专项设计要求：
1、保温装饰板的品种、规格、颜色、图案和主要技术性能。
2、勾缝胶等所有辅助材料的技术性能。
3、保温装饰板采用以粘贴为主，机械固定辅助方法施工。
4、对窗台、檐口、装饰线、雨蓬等造型部位，应采用防水和排水构造。
5、墙面阴阳角处做异形板施工时，纵向和横向的轮廓线在折角时尺寸应大小一致。
6、同时采用保温装饰板与其他外墙装饰材料时应做好相接面的处理。
7、交叉作业施工前必须合理安排施工先后顺序及后期处理。
四、施工准备
（一）现场作业环境要求
1、不得在雨天、寒冷（5℃以下）、气温较高时、风速偏高（5级以上）等天气条件下施工。
2、在气温较高时施工，保温装饰板在粘贴后4小时以内，应避免板面受阳光直晒，必要时应搭设防晒布，遮挡已施工的保温装饰板。
3、避免尚未凝固的材料受到相对恶劣的气候条件的直接作用，特别是避免雨水的冲刷，必要时应对新施工的墙面加以保护。
4、施工期间以及完工后24h内，基层及环境空气温度应不低于5℃。
5、施工时，应随时了解当地气象情况，雨前（4h以内）、雨后（墙面尚未硬化）不能操作，以防止雨水的冲刷，造成质量缺陷。
（二）基层墙体质量要求
1、基层墙体抹灰层表面应不起鼓，不掉砂，无剥离；抹灰层采用水泥砂浆（配合比为1：3），标准基层厚度为20-30mm，如果抹灰层的厚度小于10mm，应在砂浆里添加水泥改性剂，以防止起壳、开裂、脱层，抹灰层的养护期必须大于15天。
2、基层墙体抹灰层表面质量应平整、立面垂直，表面平整度用2M靠尺测量，亮缝间隙应小于5mm。
3、基层墙体抹灰层阴阳角表面应垂直、方正和无缺棱掉角，直线度用2M靠尺测量，亮缝间隙应小于5mm。
4、基层墙体属于隐蔽工程,需提供中间交接验收记录,并且有现场监理确认。

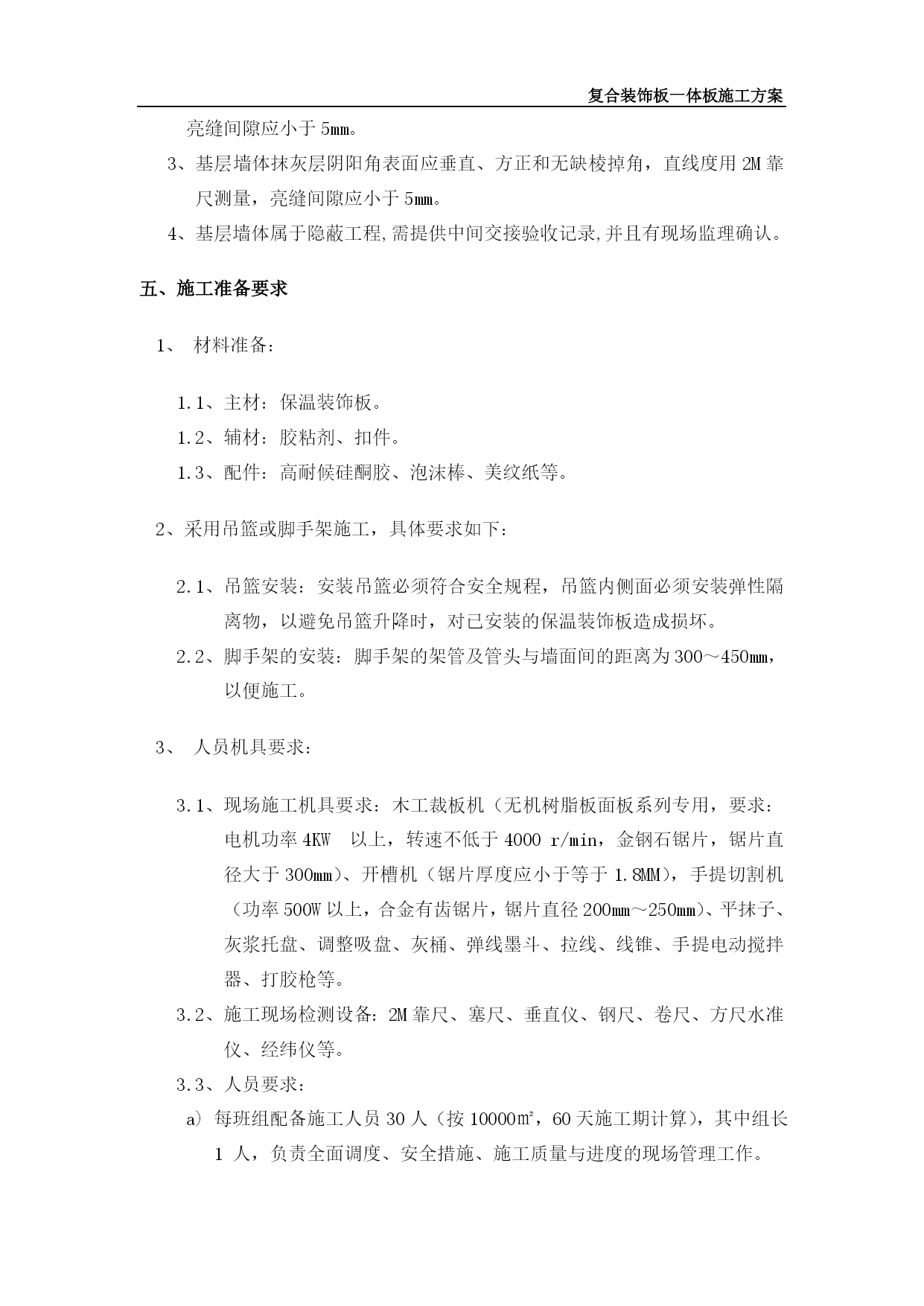

五、施工准备要求
1、材料准备：
1.1、主材：保温装饰板。
1.2、辅材：胶粘剂、扣件。
1.3、配件：高耐候硅酮胶、泡沫棒、美纹纸等。
2、采用吊篮或脚手架施工，具体要求如下：
2.1、吊篮安装：安装吊篮必须符合安全规程，吊篮内侧面必须安装弹性隔离物，以避免吊篮升降时，对已安装的保温装饰板造成损坏。
2.2、脚手架的安装：脚手架的架管及管头与墙面间的距离为300～450mm，以便施工。
3、人员机具要求：
3.1、现场施工机具要求：木工裁板机（无机树脂板面板系列专用，要求：电机功率4KW以上，转速不低于4000r/min，金钢石锯片，锯片直径大于300mm）、开槽机（锯片厚度应小于等于1.8MM），手提切割机（功率500W以上，合金有齿锯片，锯片直径200mm～250mm）、平抹子、灰浆托盘、调整吸盘、灰桶、弹线墨斗、拉线、线锥、手提电动搅拌器、打胶枪等。
3.2、施工现场检测设备：2M靠尺、塞尺、垂直仪
