uml试题及答案-.doc

...
...
【用例图】
1.用例图的节点包括（ABD）
A、用例B、边界C、关联D、执行者
2.用例之间的关系主要有（BCD）
A、聚合B、继承C、扩展D、包含
3.在采用用例模型捕获需求时，需要执行如下（ABCD）操作
A、描述非功能需求B、用例建模C、识别用例D、识别参与者
4.在识别用例时，以下（ABC）问题可以帮助识别用例
A、当系统状态发生故障时，是否需要通知参与者
B、系统是否存在外部事件，如果存在，是哪个能参与者通知系统这些个部事件
C、参与者希望系统为他提供什么样的功能
D、系统运行环境是什么
5.在用例图中，可以用（D）来表示整个软件系统或其中一些子系统的边界，也可以用它表示软件系统的不同发布版本的功能范围
A、执行者B、关联关系C、用例D、边界框
6.（B）作为完成用例任务的责任承担者，协调、控制其他类共同完成用例规定的功能或行为
A、数据对象B、控制类C、实体类D、边界类
7.基于用例图的需求捕获的第一步就是确定系统的参与者，在寻找系统参与者时，可以根据以下（ABCD）等问题来确定
A、系统同环境如何进行交互
B、由谁安装系统
C、系统为哪些对象提供信息、服务
D、系统的使用者是谁
8.如果用例B是用例A的某项子功能，并且建模者确切地知道在A所对应的动作序列中何时将调用B，则称（A）
A、用例A扩展用例B
B、用例A继承用例B
C、用例A包括用例B
D、用例A实现用例B
9.如果用例A与用例B相似，但A的动作序列是通过改写B的部分或者扩展B的动作而获得的，则称（B）
A、用例A实现用例B
B、用例A继承用例B
C、用例A扩展用例B
D、用例A包括用例B
10.如果用例A与用例B相似，但A的功能较B多，A的动作序列是通过在B的动作序列中的某些执行点上插入附加的动作序列而构成的，则称（C）
A、用例A扩展用例B
B、用例A包含用例B
C、用例A继承用例B
D、用例A实现用例B
11.在UML中，（A）表示使用软件系统的功能，与软件系统交换信息的外部实体
A、执行者B、类C、用例D、用例图
12.在用例图中，执行者之间的关系只有（B）一种
A、包含B、继承C、扩展D、实现

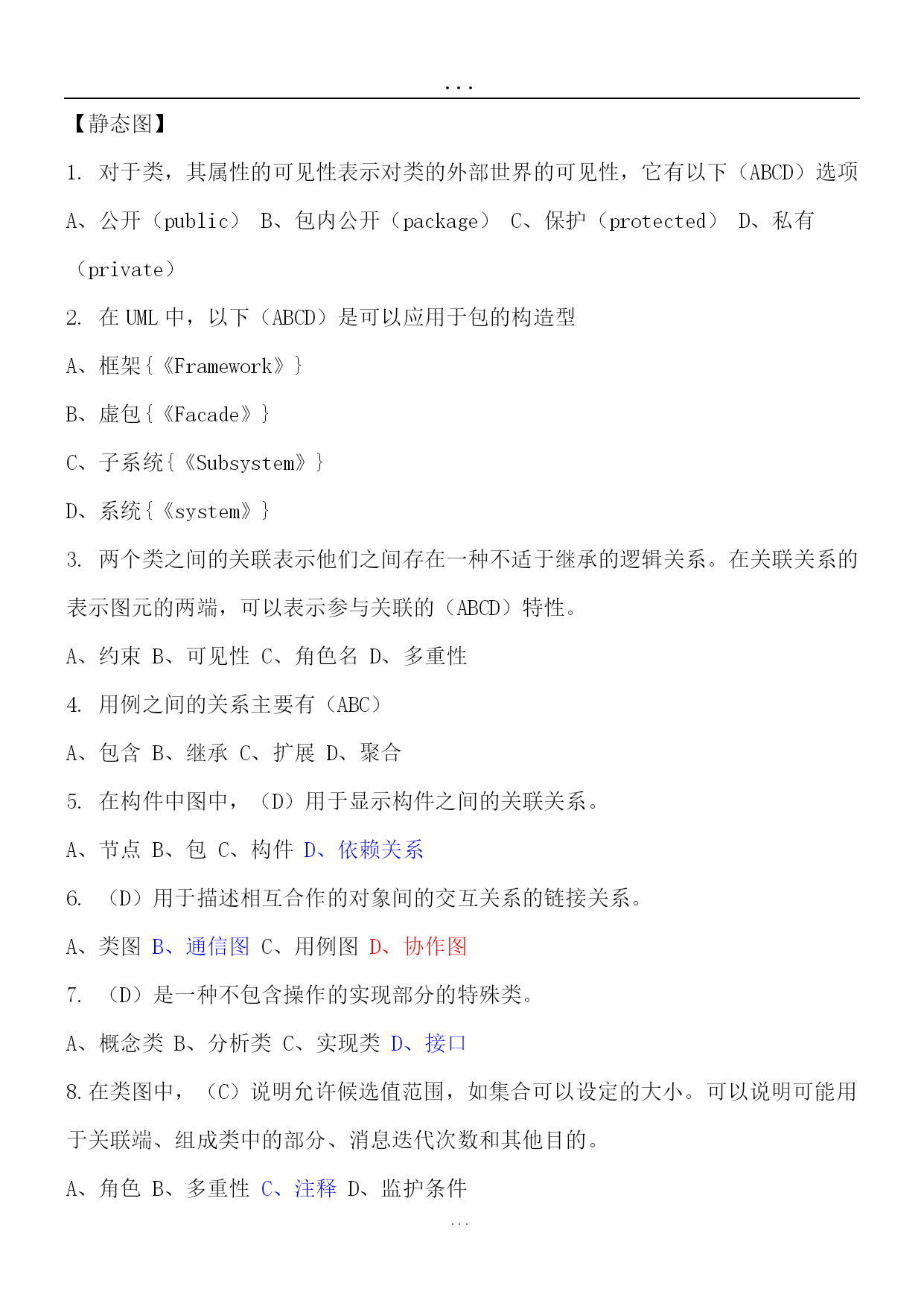

【静态图】
1.对于类，其属性的可见性表示对类的外部世界的可见性，它有以下（ABCD）选项
A、公开（public）B、包内公开（package）C、保护（protected）D、私有（private）
2.在UML中，以下（ABCD）是可以应用于包的构造型
A、框架{《Framework》}
B、虚包{《Facade》}
C、子系统{《Subsystem》}
D、系统{《system》}
3.两个类之间的关联表示他们之间存在一种不适于继承的逻辑关系。在关联关系的表示图元的两端，可以表示参与关联的（ABCD）特性。
A、约束B、可见性C、角色名D、多重性
4.用例之间的关系主要有（ABC）
A、包含B、继承C、扩展D、聚合
5.在构件中图中，（D）用于显示构件之间的关联关系。
A、节点B、包C、构件D、依赖关系
6.（D）用于描述相互合作的对象间的交互关系的链接关系。
A、类图B、通信图C、用例图D、协作图
7.（D）是一种不包含操作的实现部分的特殊类。
A、概念类B、分析类C、实现类D、接口
8.在类图中，（C）说明允许候选值范围，如集合可以设定的大小。可以说明可能用于关联端、组成类中的部分、消息迭代次数和其他目的。
A、角色B、多重性C、注释D、监护条件

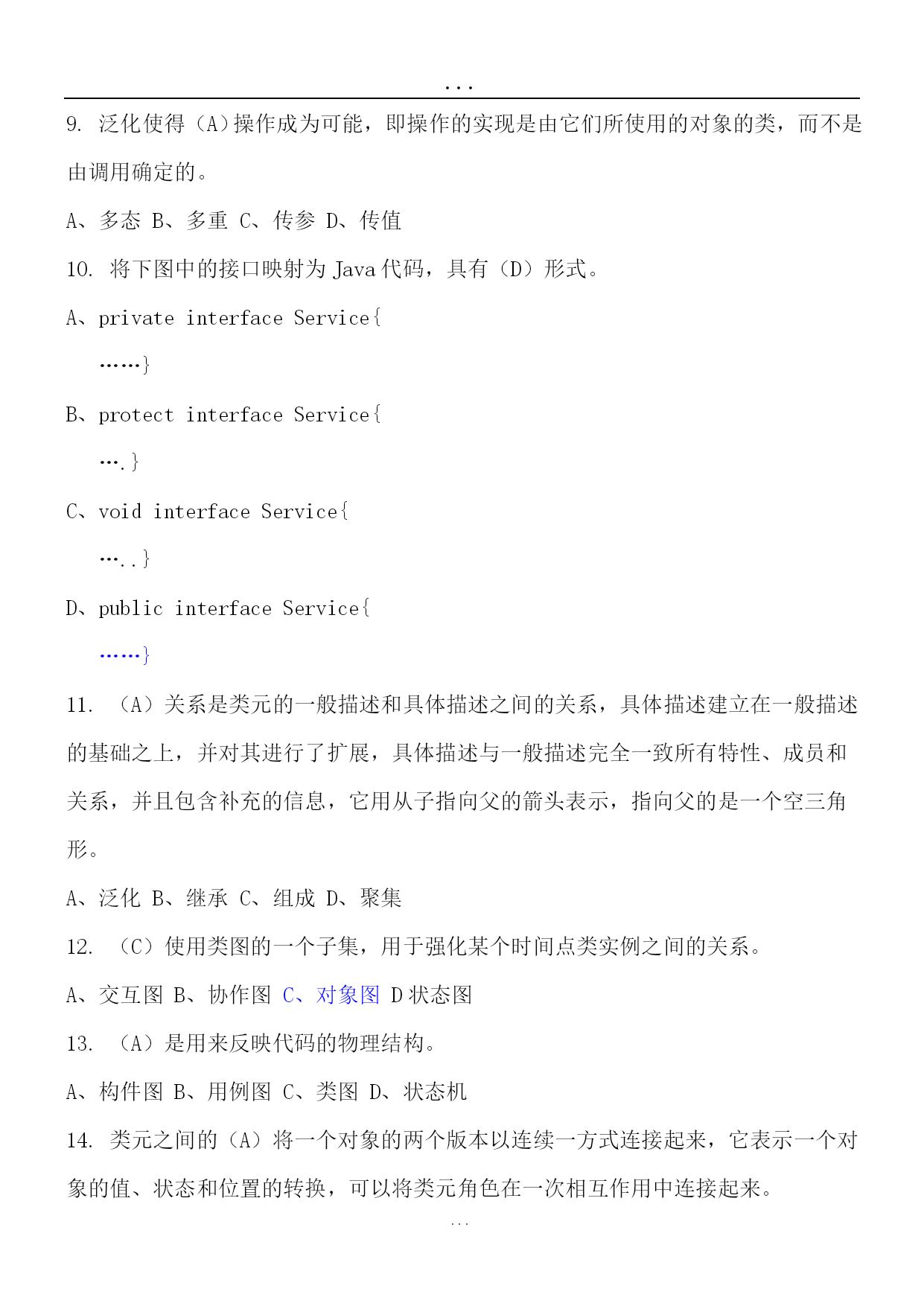

9.泛化使得（A）操作成为可能，即操作的实现是由它们所使用的对象的类，而不是由调用确定的。
A、多态B、多重C、传参D、传值
10.将下图中的接口映射为Java代码，具有（D）形式。
A、privateinterfaceService{
……}
B、protectinterfaceService{
….}
C、voidinterfaceService{
…..}
D、publicinterfaceService{
……}
11.（A）关系是类元的一般描述和具体描述之间的关系，具体描述建立在一般描述的基础之上，并对其进行了扩展，具体描述与一般描述完全一致所有特性、成员和关系，并且包含补充的信息，它用从子指向父的箭头表示，指向父的是一个空三角形。
A、泛化B、继承C、组成D、聚集
12.（C）使用类图的一个子集，用于强化某个时间点类实例之间的关系。
A、交互图B、协作图C、对象图D状态图
13.（A）是用来反映代码的物理结构。
A、构件图B、用例图C、类图D、状态机
14.类元之间的（A）将一个对象的两个版本以连续一方式连接起来，它表示一个对象的值、状态和位置的转换，可以将类元角色在一次相互作用中连接起来。

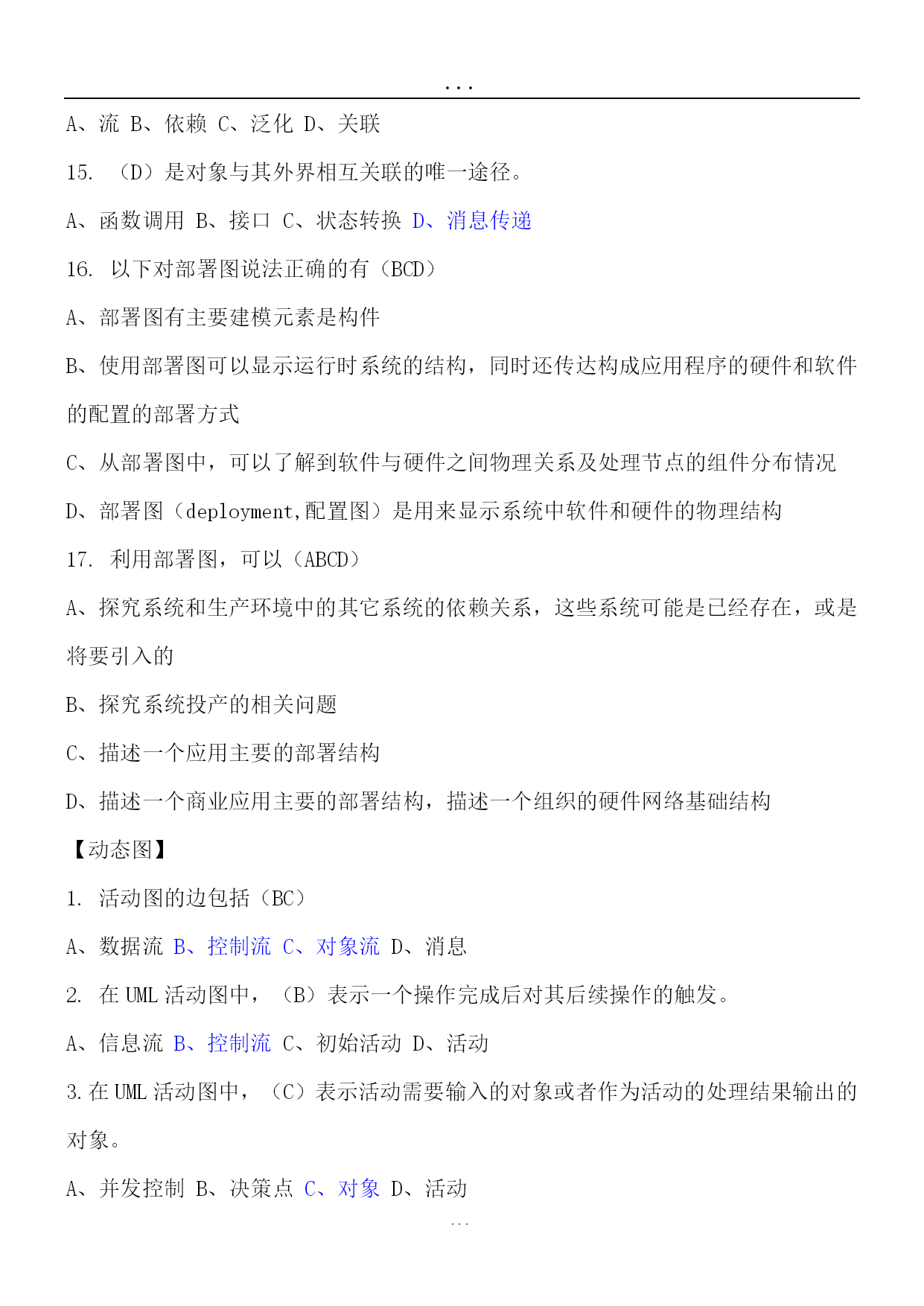

A、流B、依赖C、泛化D、关联
15.（D）是对象与其外界相互关联的唯一途径。
