视频监控系统设计方案

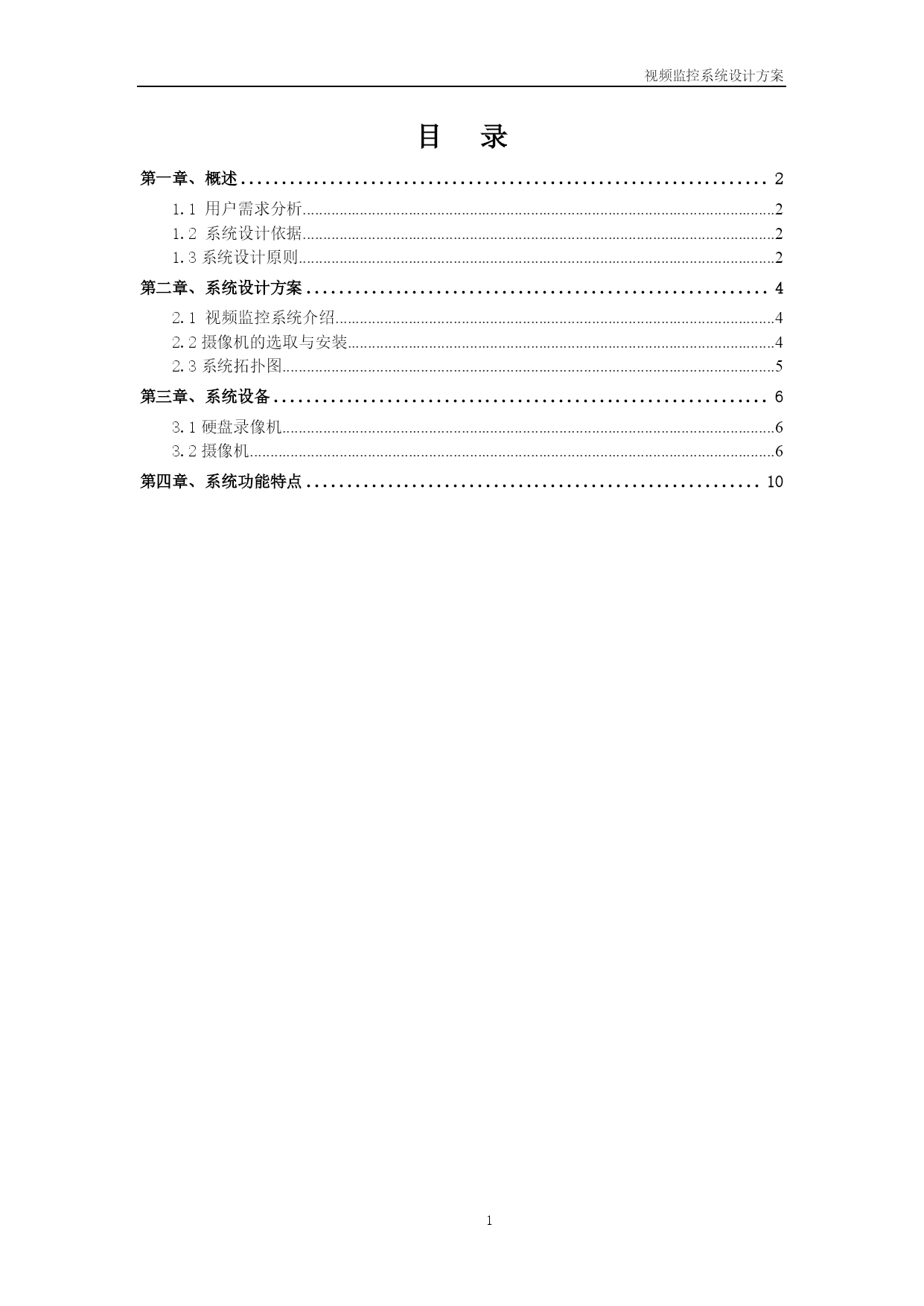

目 录
TOC\o"1-2"\h\zHYPERLINK\l"_Toc193851121"第一章、概述 PAGEREF_Toc193851121\h2
HYPERLINK\l"_Toc193851122"1.1用户需求分析 PAGEREF_Toc193851122\h2
HYPERLINK\l"_Toc193851123"1.2系统设计依据 PAGEREF_Toc193851123\h2
HYPERLINK\l"_Toc193851124"1.3系统设计原则 PAGEREF_Toc193851124\h2
HYPERLINK\l"_Toc193851125"第二章、系统设计方案 PAGEREF_Toc193851125\h4
HYPERLINK\l"_Toc193851126"2.1视频监控系统介绍 PAGEREF_Toc193851126\h4
HYPERLINK\l"_Toc193851127"2.2摄像机的选取与安装 PAGEREF_Toc193851127\h4

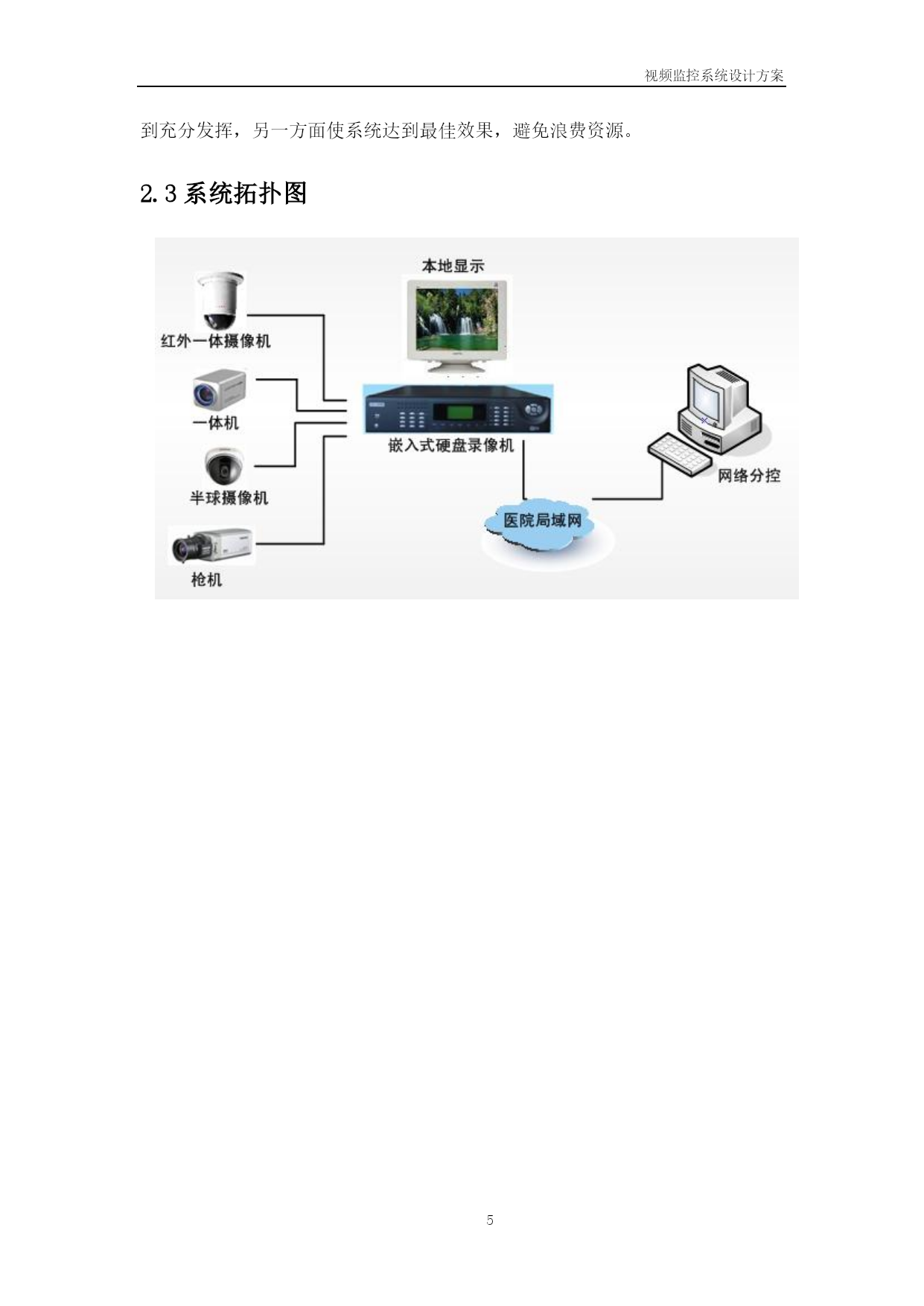

HYPERLINK\l"_Toc193851128"2.3系统拓扑图 PAGEREF_Toc193851128\h5
HYPERLINK\l"_Toc193851129"第三章、系统设备 PAGEREF_Toc193851129\h6
HYPERLINK\l"_Toc193851130"3.1硬盘录像机 PAGEREF_Toc193851130\h6
HYPERLINK\l"_Toc193851131"3.2摄像机 PAGEREF_Toc193851131\h6
HYPERLINK\l"_Toc193851132"第四章、系统功能特点 PAGEREF_Toc193851132\h10

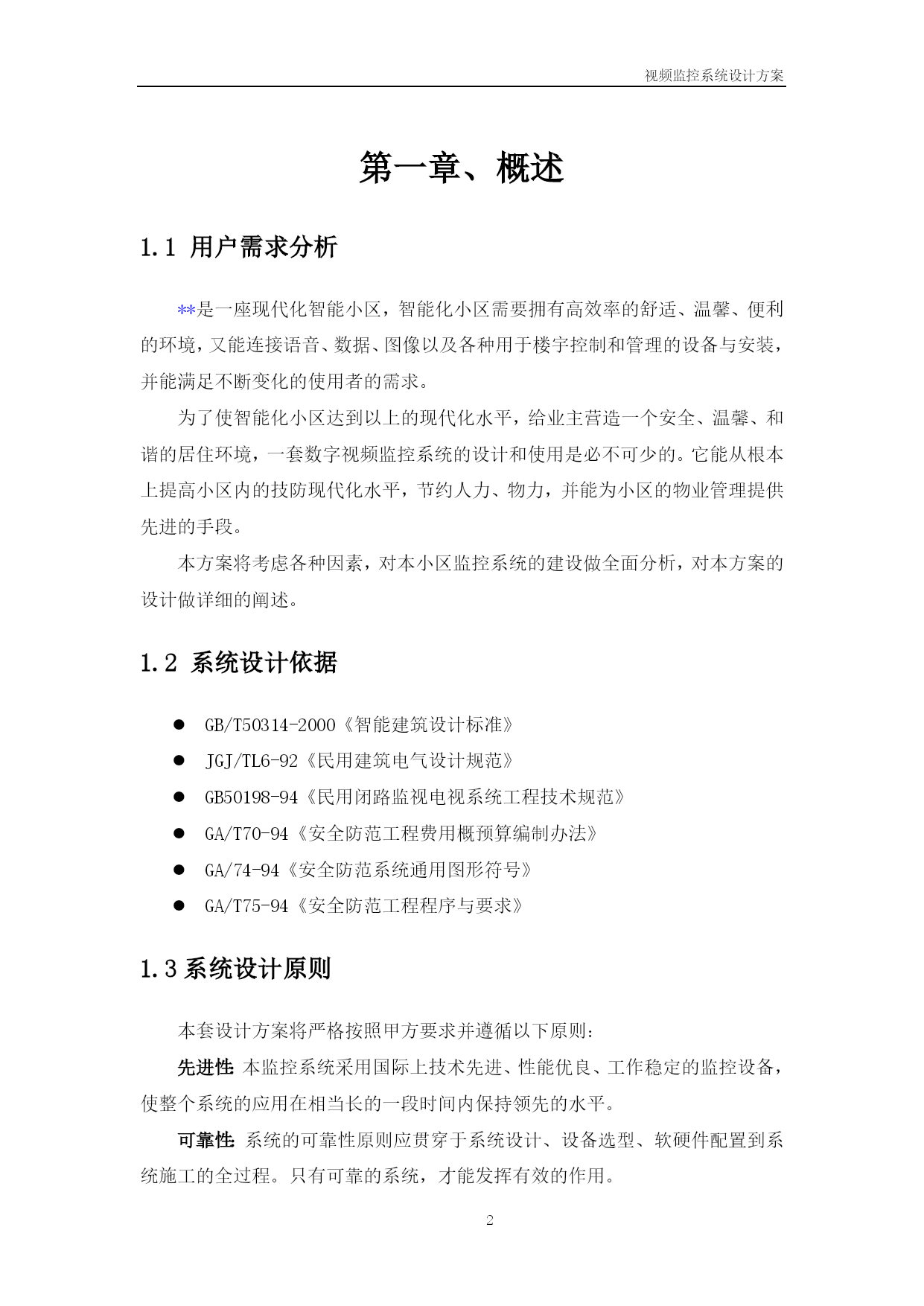

第一章、概述
1.1用户需求分析
**是一座现代化智能小区，智能化小区需要拥有高效率的舒适、温馨、便利的环境，又能连接语音、数据、图像以及各种用于楼宇控制和管理的设备与安装，并能满足不断变化的使用者的需求。
为了使智能化小区达到以上的现代化水平，给业主营造一个安全、温馨、和谐的居住环境，一套数字视频监控系统的设计和使用是必不可少的。它能从根本上提高小区内的技防现代化水平，节约人力、物力，并能为小区的物业管理提供先进的手段。
本方案将考虑各种因素，对本小区监控系统的建设做全面分析，对本方案的设计做详细的阐述。
1.2系统设计依据
GB/T50314-2000《智能建筑设计标准》
JGJ/TL6-92《民用建筑电气设计规范》
GB50198-94《民用闭路监视电视系统工程技术规范》
GA/T70-94《安全防范工程费用概预算编制办法》
GA/74-94《安全防范系统通用图形符号》
GA/T75-94《安全防范工程程序与要求》
1.3系统设计原则
本套设计方案将严格按照甲方要求并遵循以下原则：
先进性：本监控系统采用国际上技术先进、性能优良、工作稳定的监控设备，使整个系统的应用在相当长的一段时间内保持领先的水平。
可靠性：系统的可靠性原则应贯穿于系统设计、设备选型、软硬件配置到系统施工的全过程。只有可靠的系统，才能发挥有效的作用。
方便性：监控系统的操作应具有灵活简便，人机界面友好，易于掌握的特点，操作人员能够方便物进行使用及维护，使整个系统的功能得以最大实现。

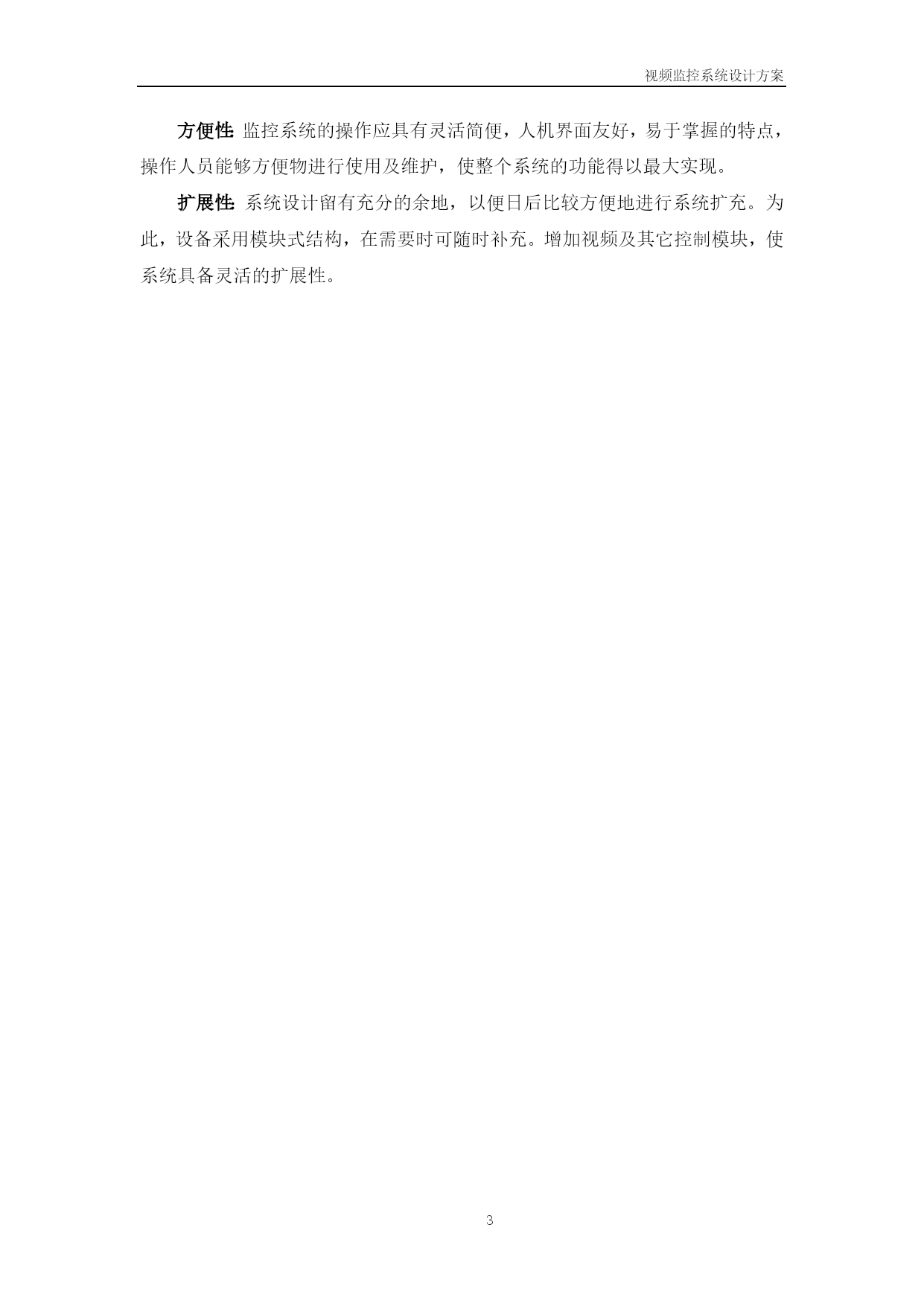

扩展性：系统设计留有充分的余地，以便日后比较方便地进行系统扩充。为此，设备采用模块式结构，在需要时可随时补充。增加视频及其它控制模块，使系统具备灵活的扩展性。
第二章、系统设计方案

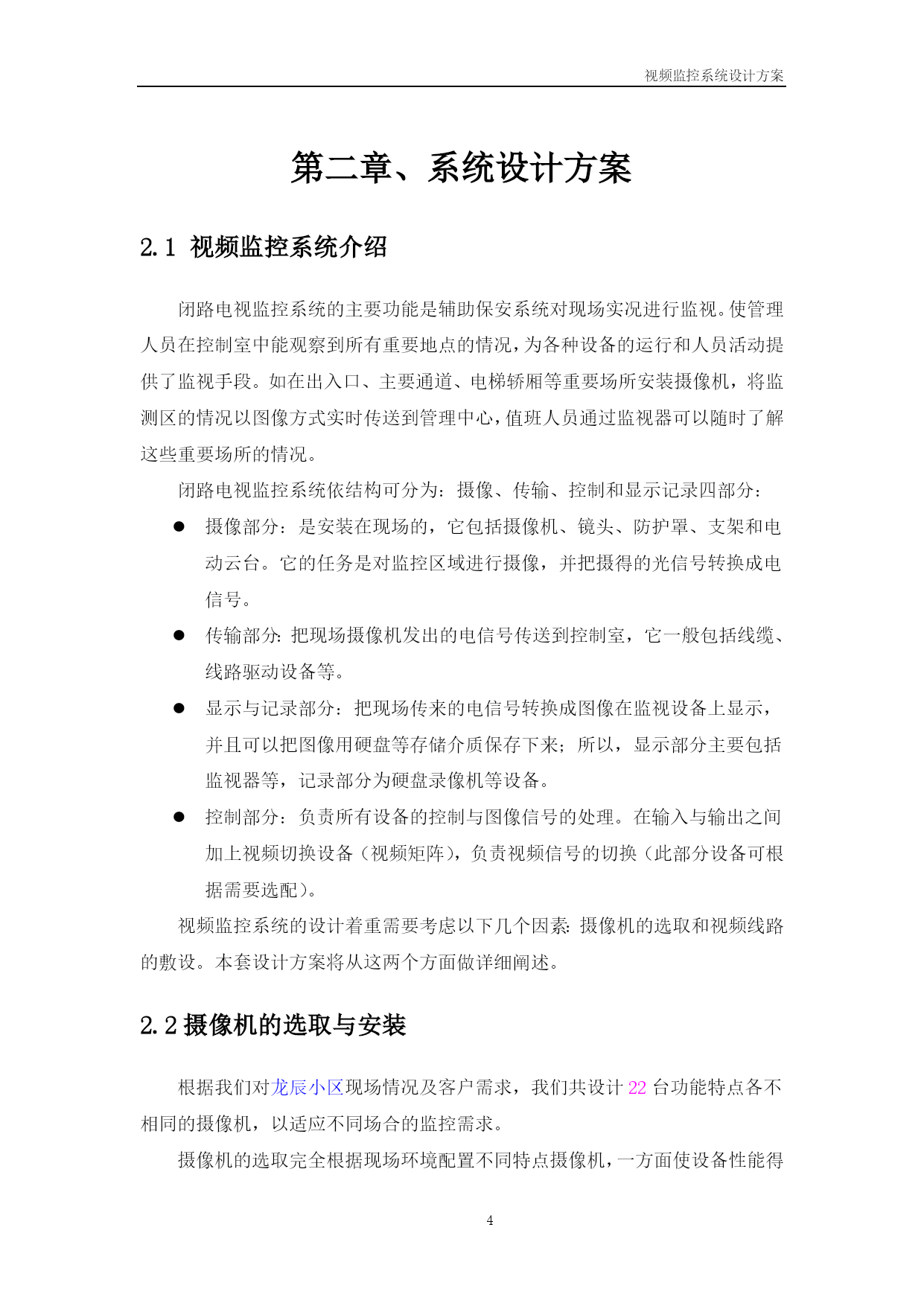

2.1视频监控系统介绍
闭路电视监控系统的主要功能是辅助保安系统对现场实况进行监视。使管理人员在控制室中能观察到所有重要地点的情况，为各种设备的运行和人员活动提供了监视手段。如在出入口、主要通道、电梯轿厢等重要场所安装摄像机，将监测区的情况以图像方式实时传送到管理中心，值班人员通过监视器可以随时了解这些重要场所的情况。
闭路电视监控系统依结构可分为：摄像、传输、控制和显示记录四部分：
摄像部分：是安装在现场的，它包括摄像机、镜头、防护罩、支架和电动云台。它的任务是对监控区域进行摄像，并把摄得的光信号转换成电信号。
传输部分：把现场摄像机发出的电信号传送到控制室，它一般包括线缆、线路驱动设备等。
显示与记录部分：把现场传来的电信号转换成图像在监视设备上显示，并且可以把图像用硬盘等存储介质保存下来；所以，显示部分主要包括监视器等，记录部分为硬盘录像机等设备。
控制部分：负责所有设备的控制与图像信号的处理。在输入与输出之间加上视频切换设备（视频矩阵），负责视频信号的切换（此部分
