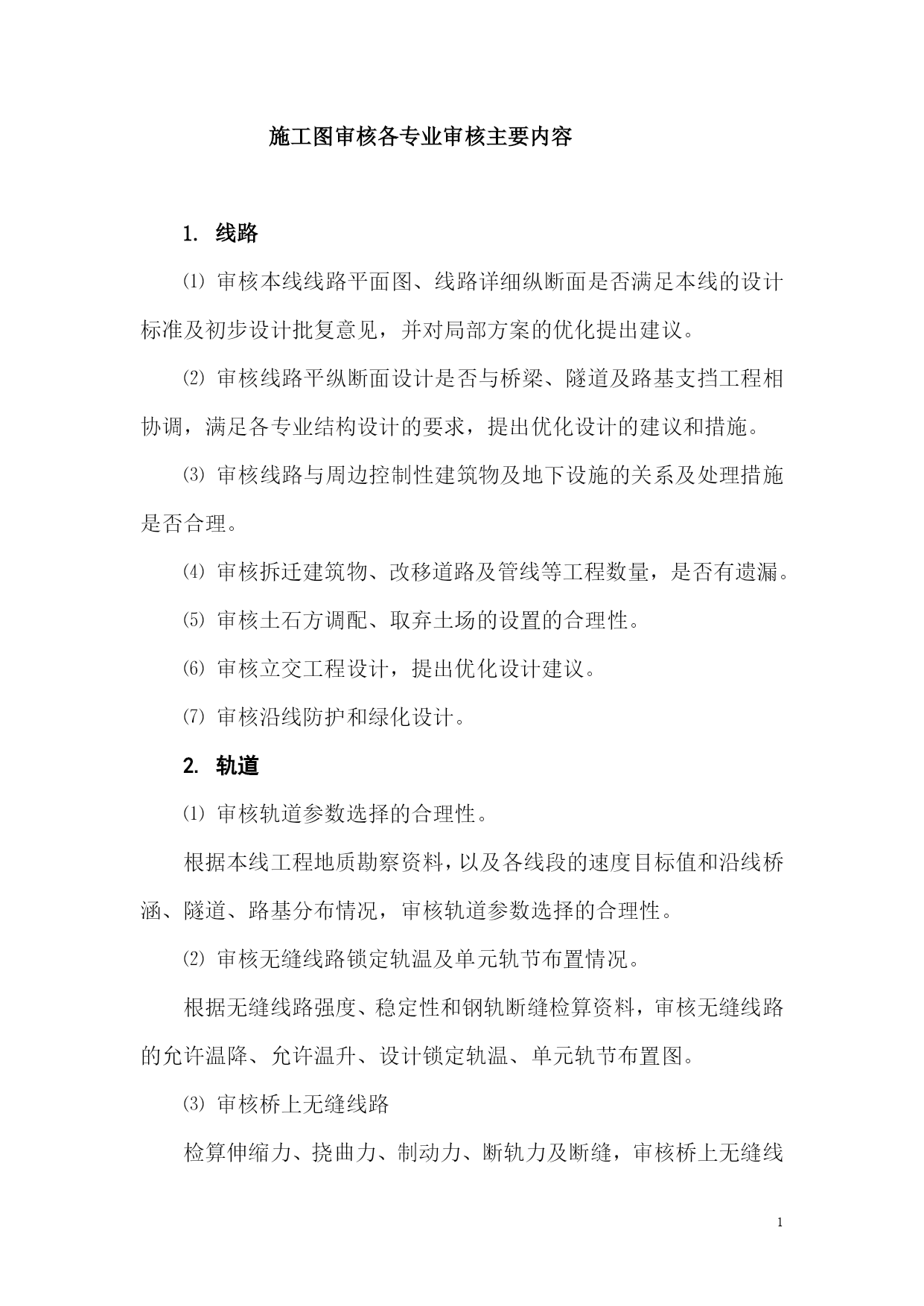

施工图审核各专业审核主要内容

1.线路
⑴审核本线线路平面图、线路详细纵断面是否满足本线的设计标准及初步设计批复意见，并对局部方案的优化提出建议。
⑵审核线路平纵断面设计是否与桥梁、隧道及路基支挡工程相协调，满足各专业结构设计的要求，提出优化设计的建议和措施。
⑶审核线路与周边控制性建筑物及地下设施的关系及处理措施是否合理。
⑷审核拆迁建筑物、改移道路及管线等工程数量，是否有遗漏。
⑸审核土石方调配、取弃土场的设置的合理性。
⑹审核立交工程设计，提出优化设计建议。
⑺审核沿线防护和绿化设计。
2.轨道
⑴审核轨道参数选择的合理性。
根据本线工程地质勘察资料，以及各线段的速度目标值和沿线桥涵、隧道、路基分布情况，审核轨道参数选择的合理性。
⑵审核无缝线路锁定轨温及单元轨节布置情况。
根据无缝线路强度、稳定性和钢轨断缝检算资料，审核无缝线路的允许温降、允许温升、设计锁定轨温、单元轨节布置图。
⑶审核桥上无缝线路
检算伸缩力、挠曲力、制动力、断轨力及断缝，审核桥上无缝线路钢轨伸缩调节器设置的合理性，对具体桥梁上的钢轨伸缩调节器的设置位置和布置方式进行评价。
⑷审核无缝道岔、无缝道岔群及桥上无缝道岔
检算无缝道岔纵向附加力，审核无缝道岔群和桥上无缝道岔布置的合理性。
⑸审核隧道地段无缝线路设计方案，包括洞口、洞内无缝线路设计及相关措施。
⑹审核无缝线路位移观测桩的设置。
⑺审核基桩的设计及布置。
⑻审核轨道和无缝线路相关的工程数量和材料数量。
⑼审核轨道附属设备及常备材料是否满足有关规定要求。
3.地质
⑴审核全线工程地质勘察资料，包括所采用的勘察手段、方法是否合理，勘察资料内容是否齐全，勘察成果报告是否满足设计需要。特别是不良地质、特殊岩土的分布、地层结构等工程地质特征及工程措施意见，软土及松软土地基判定依据，地下水、地表水的侵蚀性分析。并加强重点工程勘察成果资料审核，根据审阅结果，从地质角度分析全线工程措施建议，提出补充勘察的建议和意见。
⑵按照建筑材料场地勘察要求，在现场踏勘的基础上，审核比选和拟采用土源、砂石料试验指标是否齐全，重点研究拟选用建筑材料的技术可靠性，并通过全面经济比较审核设计的合理性。

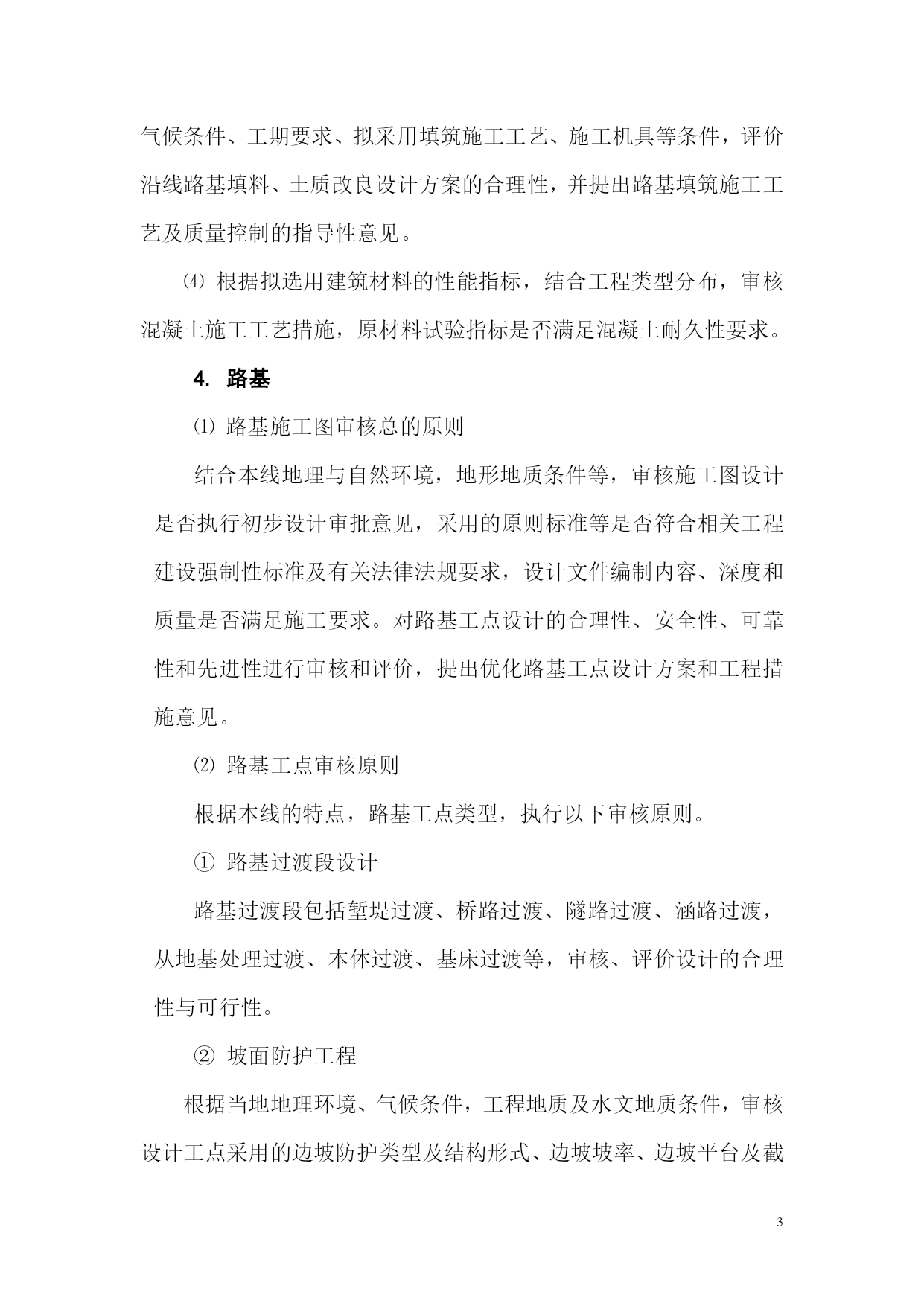

⑶根据全线工程类型分布、土源分布、土石方调配原则，结合气候条件、工期要求、拟采用填筑施工工艺、施工机具等条件，评价沿线路基填料、土质改良设计方案的合理性，并提出路基填筑施工工艺及质量控制的指导性意见。
⑷根据拟选用建筑材料的性能指标，结合工程类型分布，审核混凝土施工工艺措施，原材料试验指标是否满足混凝土耐久性要求。
4.路基
⑴路基施工图审核总的原则
结合本线地理与自然环境，地形地质条件等，审核施工图设计是否执行初步设计审批意见，采用的原则标准等是否符合相关工程建设强制性标准及有关法律法规要求，设计文件编制内容、深度和质量是否满足施工要求。对路基工点设计的合理性、安全性、可靠性和先进性进行审核和评价，提出优化路基工点设计方案和工程措施意见。
⑵路基工点审核原则
根据本线的特点，路基工点类型，执行以下审核原则。
①路基过渡段设计
路基过渡段包括堑堤过渡、桥路过渡、隧路过渡、涵路过渡，从地基处理过渡、本体过渡、基床过渡等，审核、评价设计的合理性与可行性。
②坡面防护工程
根据当地地理环境、气候条件，工程地质及水文地质条件，审核设计工点采用的边坡防护类型及结构形式、边坡坡率、边坡平台及截水沟、分级防护高度等是否安全可靠和经济合理，是否与环境协调，符合环境保护要求，并提出合理化建议。
③软土及松软土路基
根据工点地基土物理力学指标、路基设计参数、工期安排，审核评价路基稳定检算方法、安全系数取值、总沉降及工后沉降估算分析方法的可靠性。
要求设计提供针对软土、松软土的工程地质性质及不同的地基处理方案（包括水泥搅拌桩、旋喷桩、碎石桩及CFG桩）总沉降及工后沉降检算的设计计算方法、计算过程的说明。根据沉降计算，评价地基加固措施的可行性，从施工工期、施工工艺、环境保护、工程经济性等方面，审核、评价工程措施是否经济、合理，是否满足本线的工后沉降、沉降速率和差异沉降控制要求。
④季节性冻土路基
沿线季节性冻土分布比较普遍，结合工点特点，审核季节性冻土工点采用的设置隔断层、加强排水、降低地下水、铺设保温材料、设置防冻胀护道等措施的适用性和技术可行性。在冻胀性地基土上填筑路基，必须满足路堤的稳定和变形要求。路基高度应大于季节最大冻深。路基冻深范围内必须采用非冻胀性填料填筑并加强相应的隔排水措施。
⑤支挡工程
挡土墙工点，主要审核在列车行进情况下动土压力是否考虑，如何设计计算，挡土墙的结构形式是否合理等。

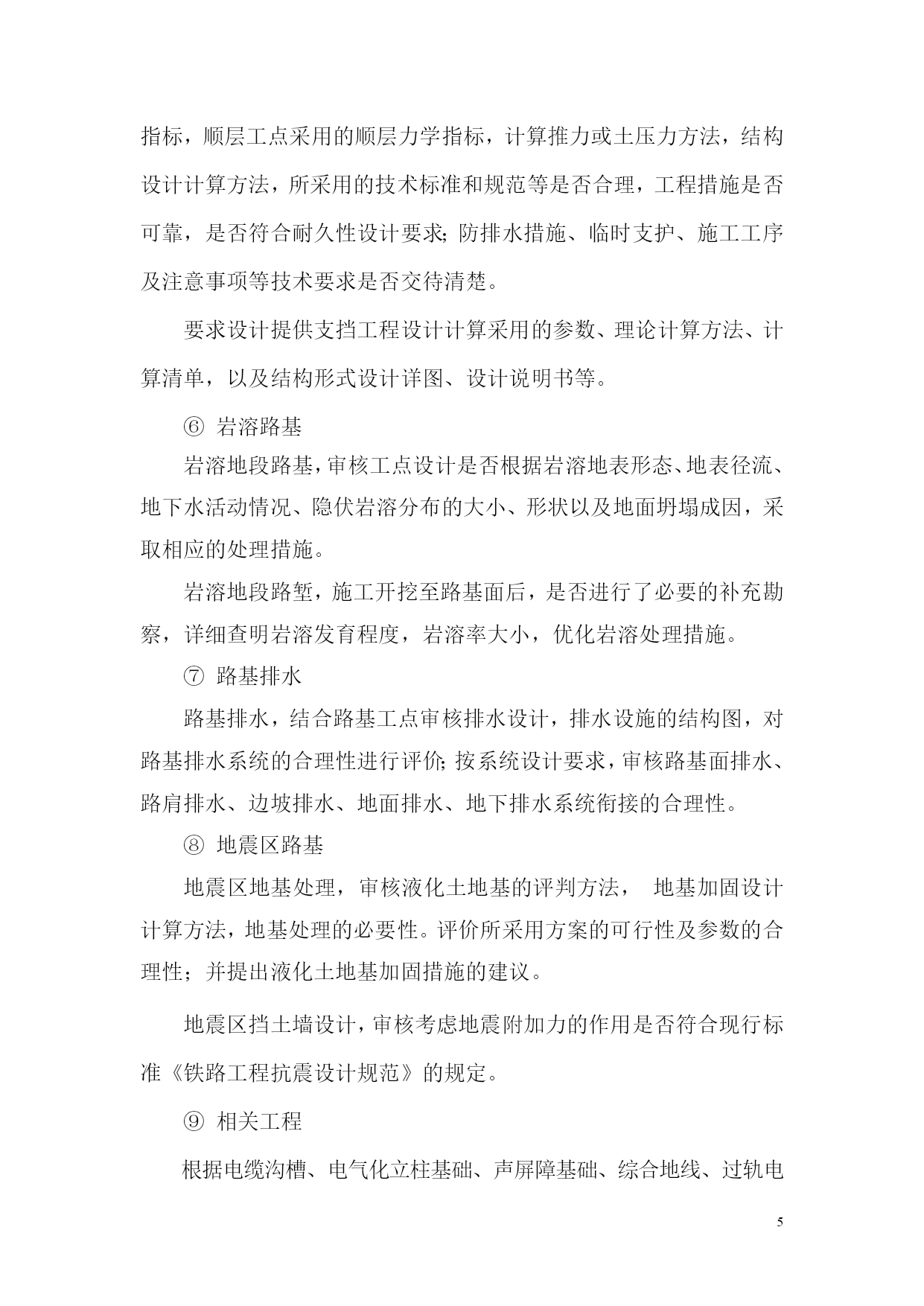

桩板墙或锚固桩、U型槽路堑等工点，主要审核选取的物理力学指标，顺层工点采用的顺层力学指标，计算推力或土压力方法，结构设计计算方法，所采用的技术标
