纬地道路设计软件指导手册简版.doc

3.1运行软件

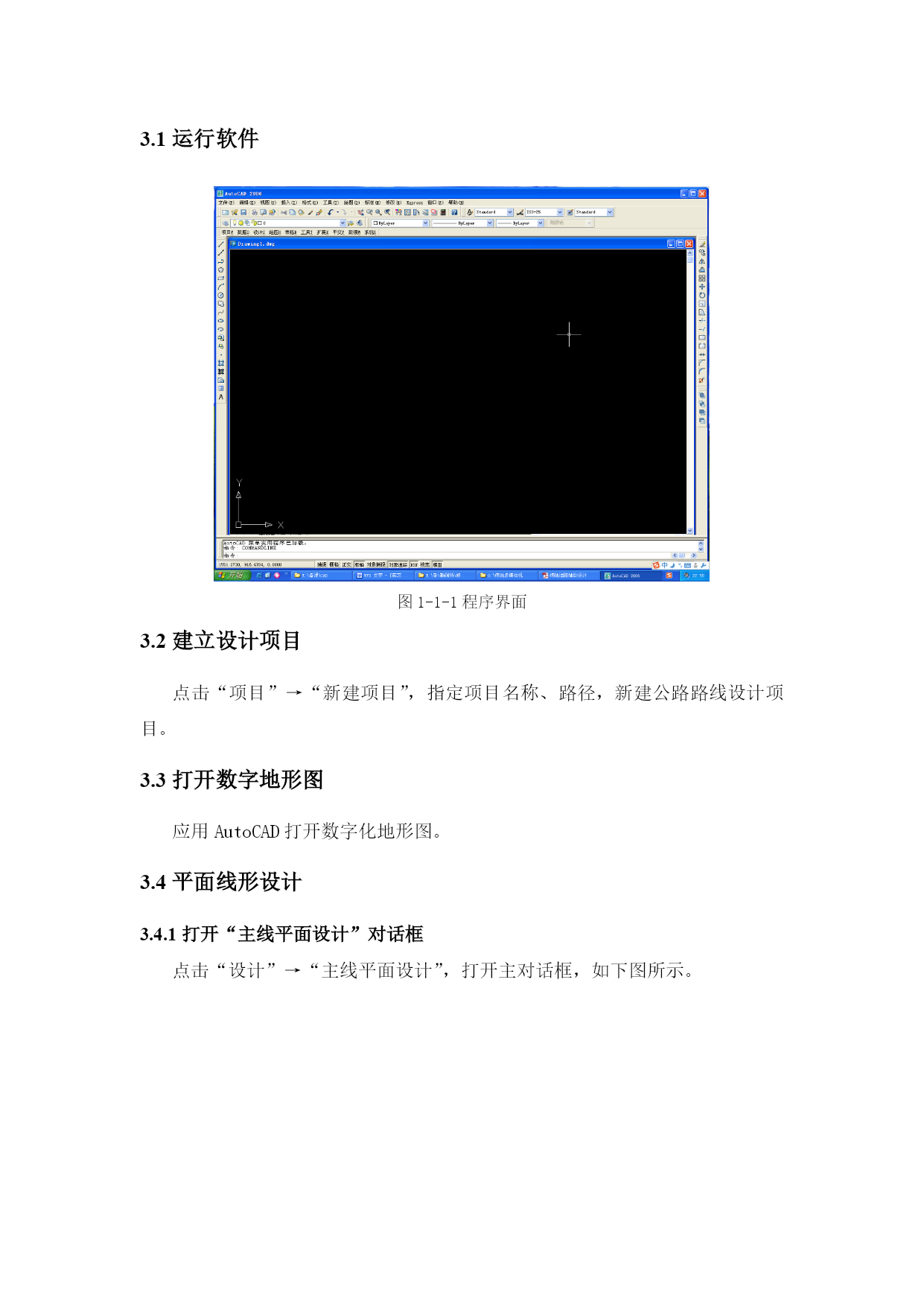

图1-1-1程序界面
3.2建立设计项目
点击“项目”→“新建项目”，指定项目名称、路径，新建公路路线设计项目。
3.3打开数字地形图
应用AutoCAD打开数字化地形图。
3.4平面线形设计
3.4.1打开“主线平面设计”对话框
点击“设计”→“主线平面设计”，打开主对话框，如下图所示。

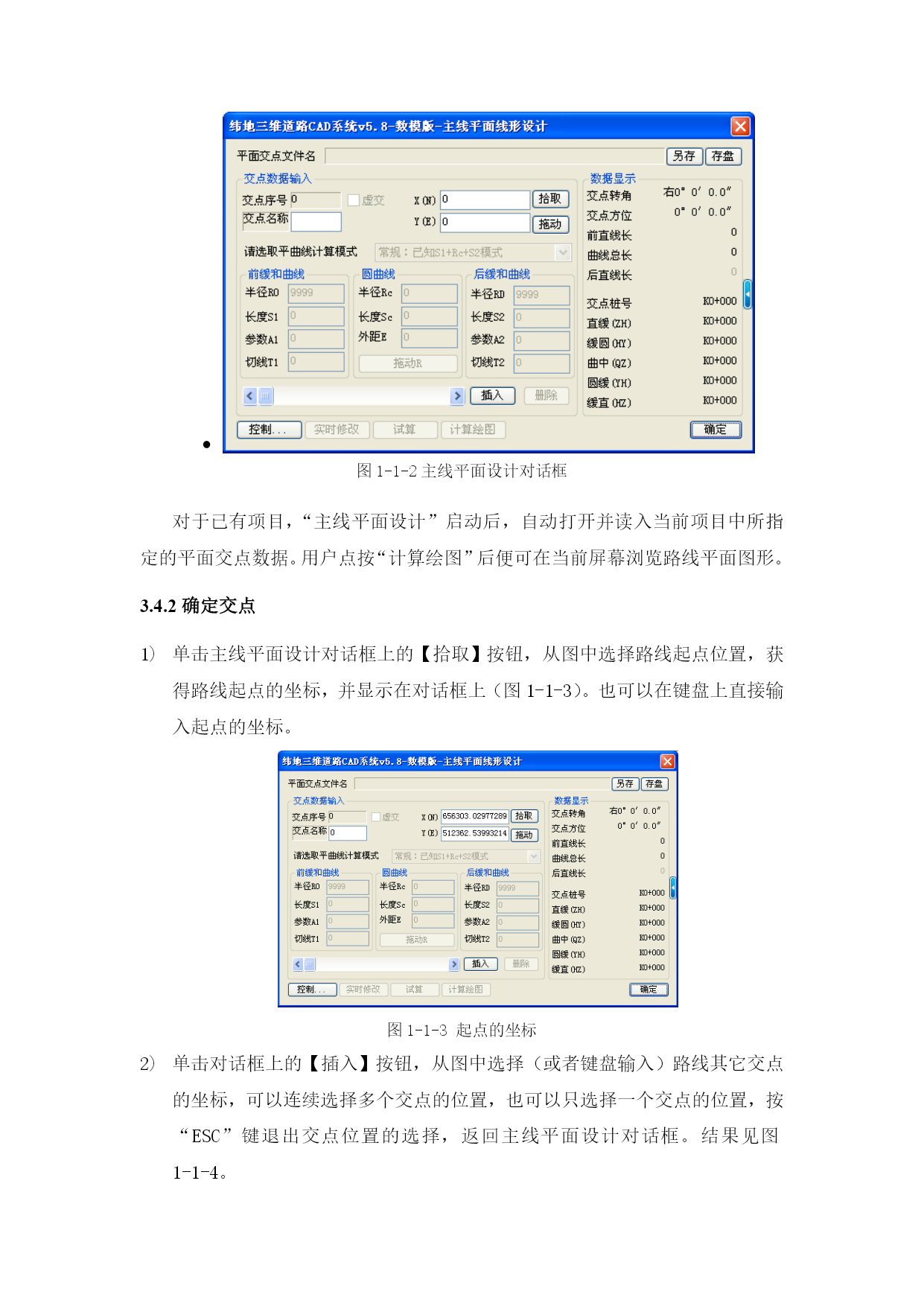

图1-1-2主线平面设计对话框

对于已有项目，“主线平面设计”启动后，自动打开并读入当前项目中所指定的平面交点数据。用户点按“计算绘图”后便可在当前屏幕浏览路线平面图形。
3.4.2确定交点
单击主线平面设计对话框上的【拾取】按钮，从图中选择路线起点位置，获得路线起点的坐标，并显示在对话框上（图1-1-3）。也可以在键盘上直接输入起点的坐标。

图1-1-3起点的坐标
单击对话框上的【插入】按钮，从图中选择（或者键盘输入）路线其它交点的坐标，可以连续选择多个交点的位置，也可以只选择一个交点的位置，按“ESC”键退出交点位置的选择，返回主线平面设计对话框。结果见图1-1-4。
交点4
交点3
交点2
交点1
路线起点

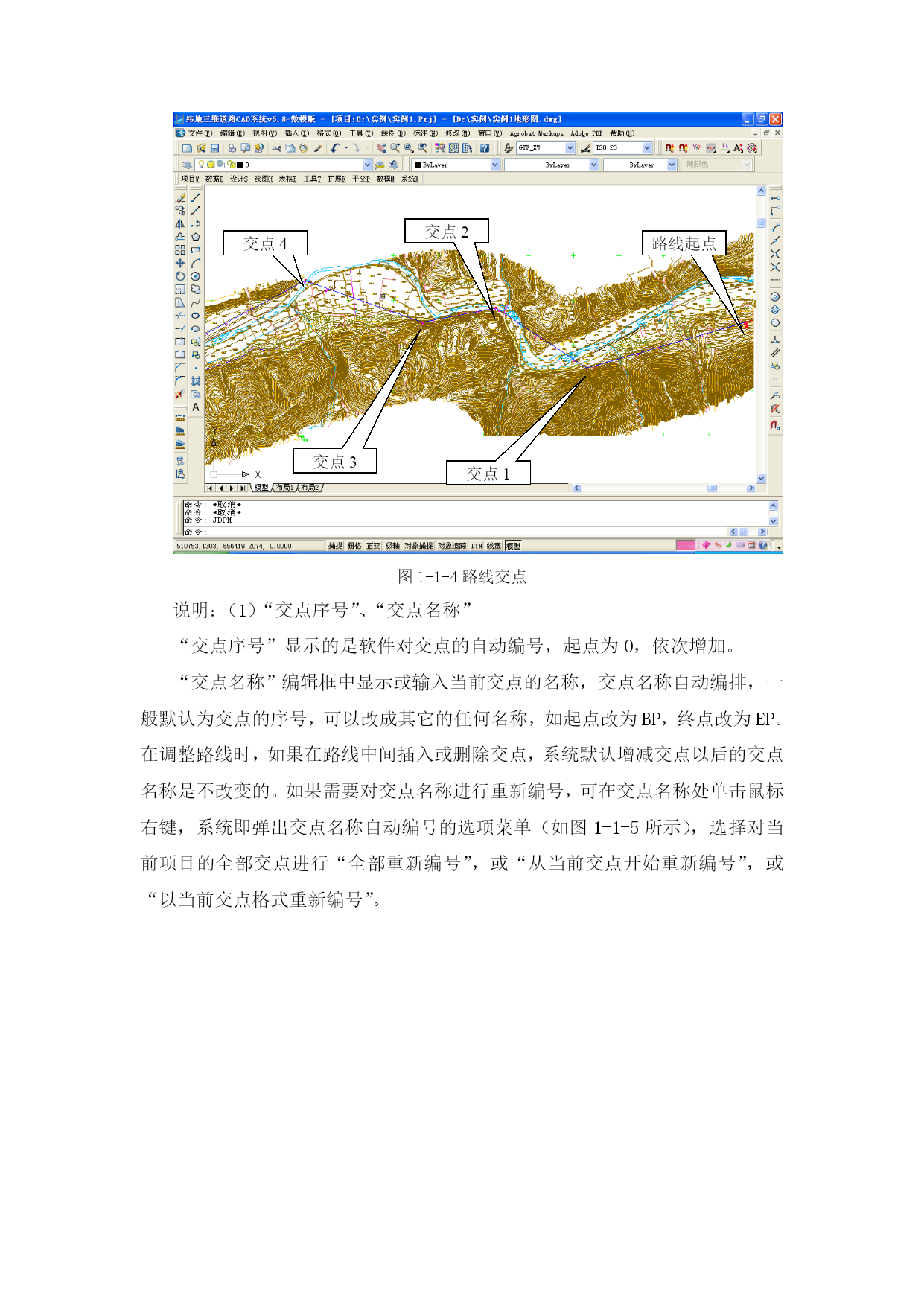

图1-1-4路线交点
说明：（1）“交点序号”、“交点名称”
“交点序号”显示的是软件对交点的自动编号，起点为0，依次增加。
“交点名称”编辑框中显示或输入当前交点的名称，交点名称自动编排，一般默认为交点的序号，可以改成其它的任何名称，如起点改为BP，终点改为EP。在调整路线时，如果在路线中间插入或删除交点，系统默认增减交点以后的交点名称是不改变的。如果需要对交点名称进行重新编号，可在交点名称处单击鼠标右键，系统即弹出交点名称自动编号的选项菜单（如图1-1-5所示），选择对当前项目的全部交点进行“全部重新编号”，或“从当前交点开始重新编号”，或“以当前交点格式重新编号”。

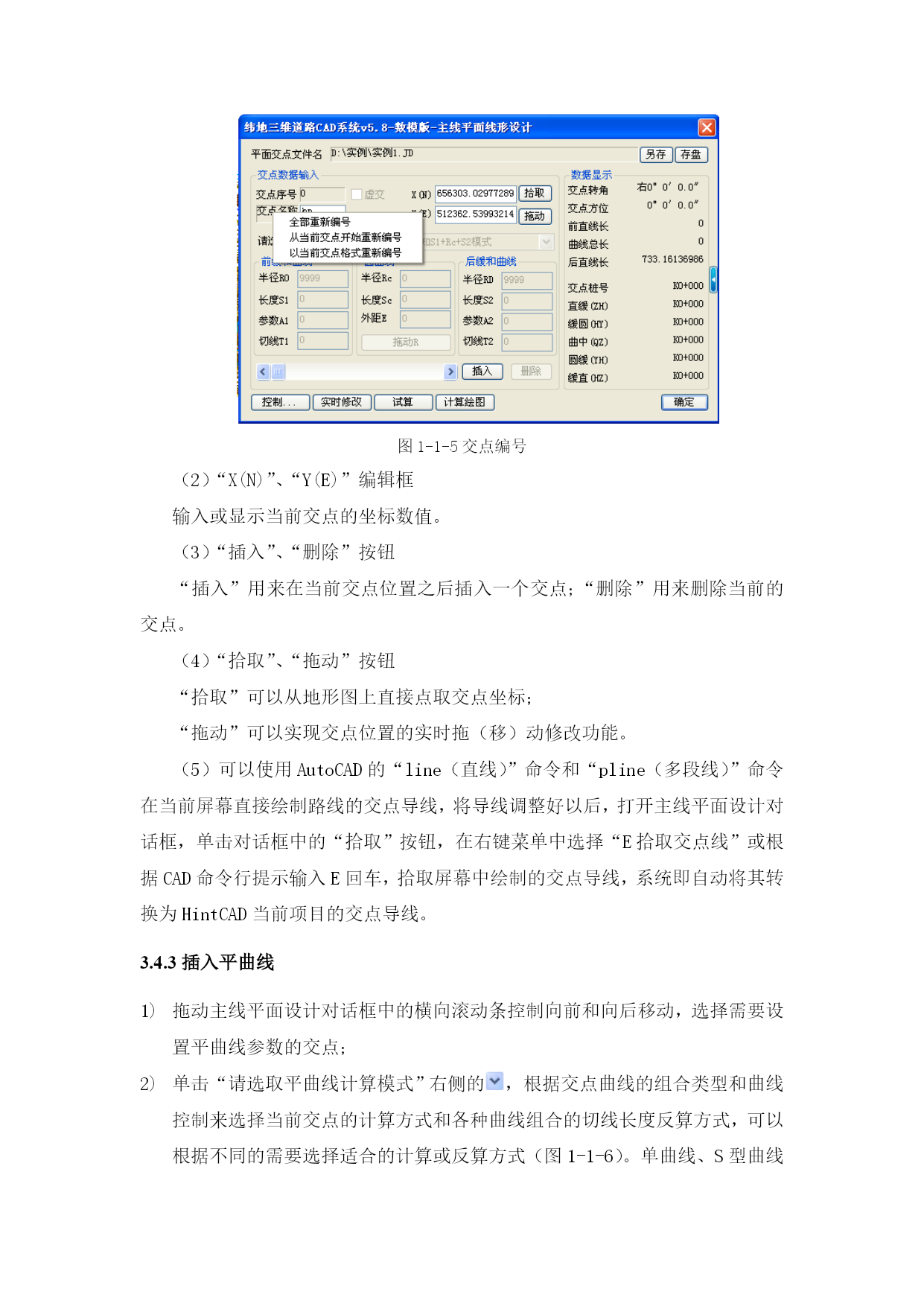

图1-1-5交点编号
（2）“X(N)”、“Y(E)”编辑框
输入或显示当前交点的坐标数值。
（3）“插入”、“删除”按钮
“插入”用来在当前交点位置之后插入一个交点；“删除”用来删除当前的交点。
（4）“拾取”、“拖动”按钮
“拾取”可以从地形图上直接点取交点坐标；
“拖动”可以实现交点位置的实时拖（移）动修改功能。
（5）可以使用AutoCAD的“line（直线）”命令和“pline（多段线）”命令在当前屏幕直接绘制路线的交点导线，将导线调整好以后，打开主线平面设计对话框，单击对话框中的“拾取”按钮，在右键菜单中选择“E拾取交点线”或根据CAD命令行提示输入E回车，拾取屏幕中绘制的交点导线，系统即自动将其转换为HintCAD当前项目的交点导线。
3.4.3插入平曲线
拖动主线平面设计对话框中的横向滚动条控制向前和向后移动，选择需要设置平曲线参数的交点；
单击“请选取平曲线计算模式”右侧的，根据交点曲线的组合类型和曲线控制来选择当前交点的计算方式和各种曲线组合的切线长度反算方式，可以根据不同的需要选择适合的计算或反算方式（图1-1-6）。单曲线、S型曲线和回头曲线的具体设计方法见附录2。

图1-1-6平曲线计算模式
根据计算模式输入相应的设计参数或者采用“拖动R”或者采用“实时修改”的方式获得平曲线设计参数；
单击对话框上的【计算绘图】按钮，计算并显示平面线形。
说明：（1）“前缓和曲线”、“圆曲线”、“后缓和曲线”中的编辑框
“前缓和曲线”、“圆曲线”、“后缓和曲线”中的编辑框用来显示和编辑修改当前交点的曲线参数及组合控制参数。编辑框的控件组将根据选择的计算或反算方式的不同而处于不同的显示状态，以显示、输入和修改各控制参数数据。半径输入9999表示无穷大。
“半径RO”、“长度S1”、“参数A1”分别显示或控制当前交点的前部缓和曲线起点曲率半径、长度、参数值；“切线T1”当前交点的第一切线长度。
“半径Rc”、“长度Sc”、“外距”分别显示控制当前交点圆曲线的半径、长度、外距。
“半径RD”、“长度S2”、“参数A2”分别显示和控制当前交点的后部缓和曲线的终点曲率半径、长度、参数值；“切线T2”当前交点的第二切线长度。
（2）“拖动R”按钮
该按钮可以实现通过鼠标实时拖动修改圆曲线半径大小的功能。拖动过程中按键盘上的“S”或“L”键来控制拖动步距。
（3）“实时修改”按钮
用动态拖动的方式来修改当前交点的位置和平曲线设计参数。
（4）“试算”按钮
计算包括本交点在内的所有交点的曲线组合，并将本交点数据显示于对话框右侧的“数据显示”内。在计算成功的情况下，点“计算绘图”按钮可直接实时显示路线平面图形；而当计算不能完成时，对话框中的数据将没有刷新，并且在AutoCAD命令行中将出现计算不能完成的提示信息，用户在调整参数后可继续进行计算。
（5）“控制..”按钮
单击“控制…”按钮，弹出图1-1-7所示的“主线设计参数控制”对话框。该
