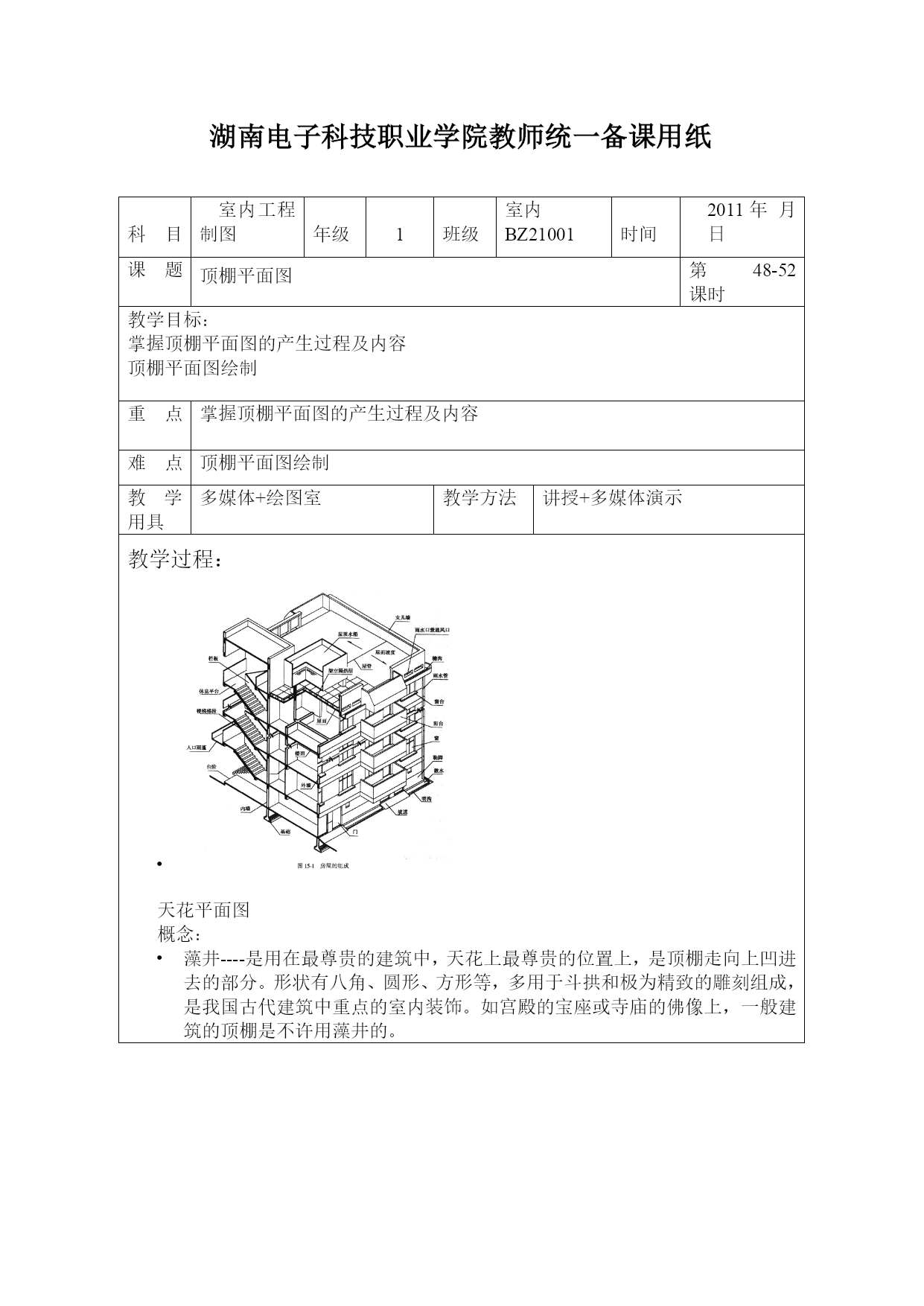

湖南电子科技职业学院教师统一备课用纸

科目室内工程制图
年级
1
班级室内BZ21001
时间2011年月日课题顶棚平面图第48-52课时教学目标：
掌握顶棚平面图的产生过程及内容
顶棚平面图绘制重点掌握顶棚平面图的产生过程及内容
难点顶棚平面图绘制教学用具多媒体+绘图室教学方法讲授+多媒体演示教学过程：

天花平面图
概念：
藻井----是用在最尊贵的建筑中，天花上最尊贵的位置上，是顶棚走向上凹进去的部分。形状有八角、圆形、方形等，多用于斗拱和极为精致的雕刻组成，是我国古代建筑中重点的室内装饰。如宫殿的宝座或寺庙的佛像上，一般建筑的顶棚是不许用藻井的。

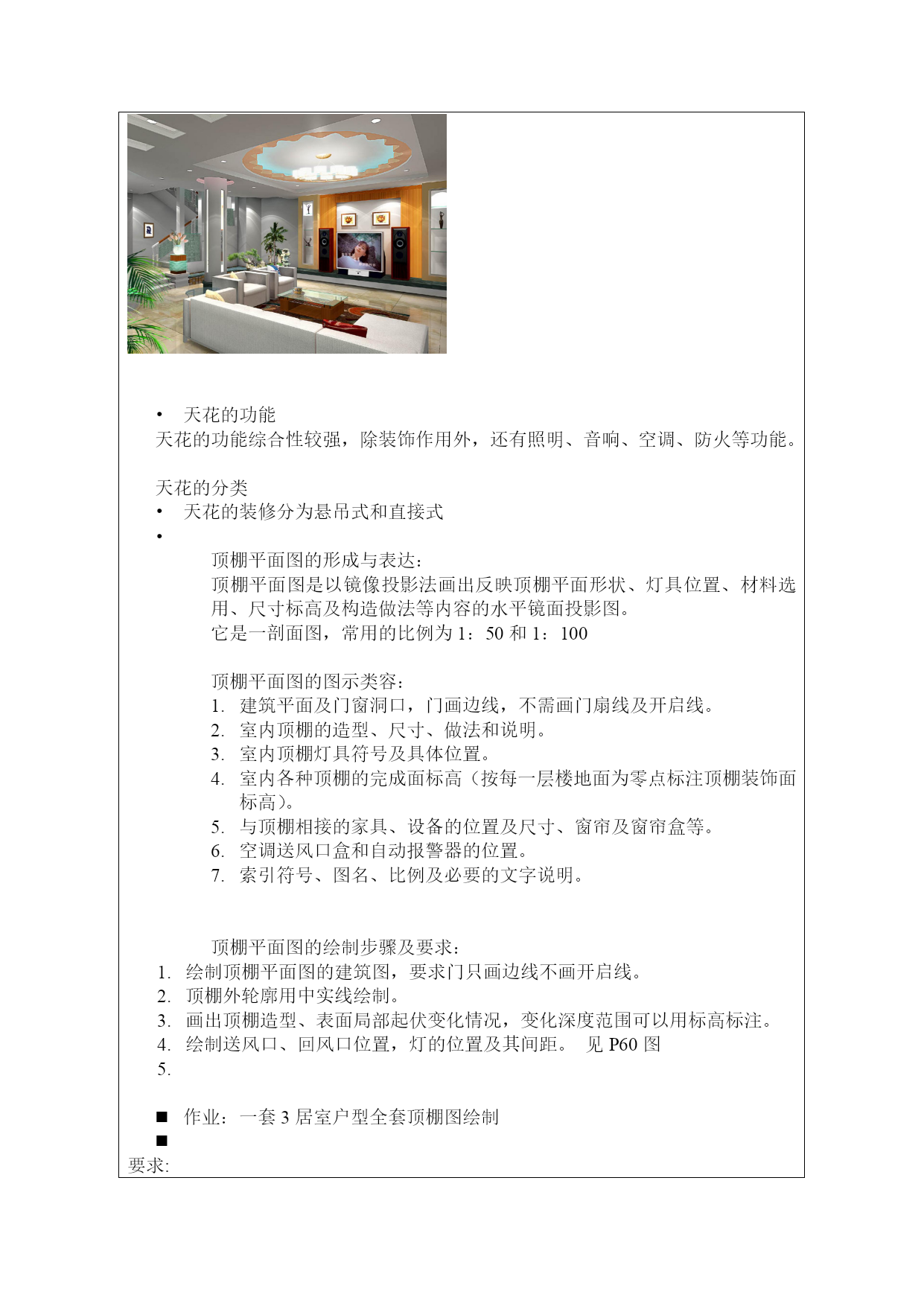

天花的功能
天花的功能综合性较强，除装饰作用外，还有照明、音响、空调、防火等功能。

天花的分类
天花的装修分为悬吊式和直接式

顶棚平面图的形成与表达：
顶棚平面图是以镜像投影法画出反映顶棚平面形状、灯具位置、材料选用、尺寸标高及构造做法等内容的水平镜面投影图。
它是一剖面图，常用的比例为1：50和1：100

顶棚平面图的图示类容：
建筑平面及门窗洞口，门画边线，不需画门扇线及开启线。
室内顶棚的造型、尺寸、做法和说明。
室内顶棚灯具符号及具体位置。
室内各种顶棚的完成面标高（按每一层楼地面为零点标注顶棚装饰面标高）。
与顶棚相接的家具、设备的位置及尺寸、窗帘及窗帘盒等。
空调送风口盒和自动报警器的位置。
索引符号、图名、比例及必要的文字说明。

顶棚平面图的绘制步骤及要求：
绘制顶棚平面图的建筑图，要求门只画边线不画开启线。
顶棚外轮廓用中实线绘制。
画出顶棚造型、表面局部起伏变化情况，变化深度范围可以用标高标注。
绘制送风口、回风口位置，灯的位置及其间距。见P60图

作业：一套3居室户型全套顶棚图绘制

要求:
A3图纸,图框需画完整
图纸上色,正确标注尺寸.
恰当安置投影位置,采用合理比例关系
板书设计
天花概念
天花的分类
天花的功能
顶棚平面图的形成与表达
顶棚平面图的图示类容
顶棚平面图的绘制步骤及要求教学后记
三维形体用二维图形表达的转换，加强三维空间意识的培养。
