uml习题及答案.doc

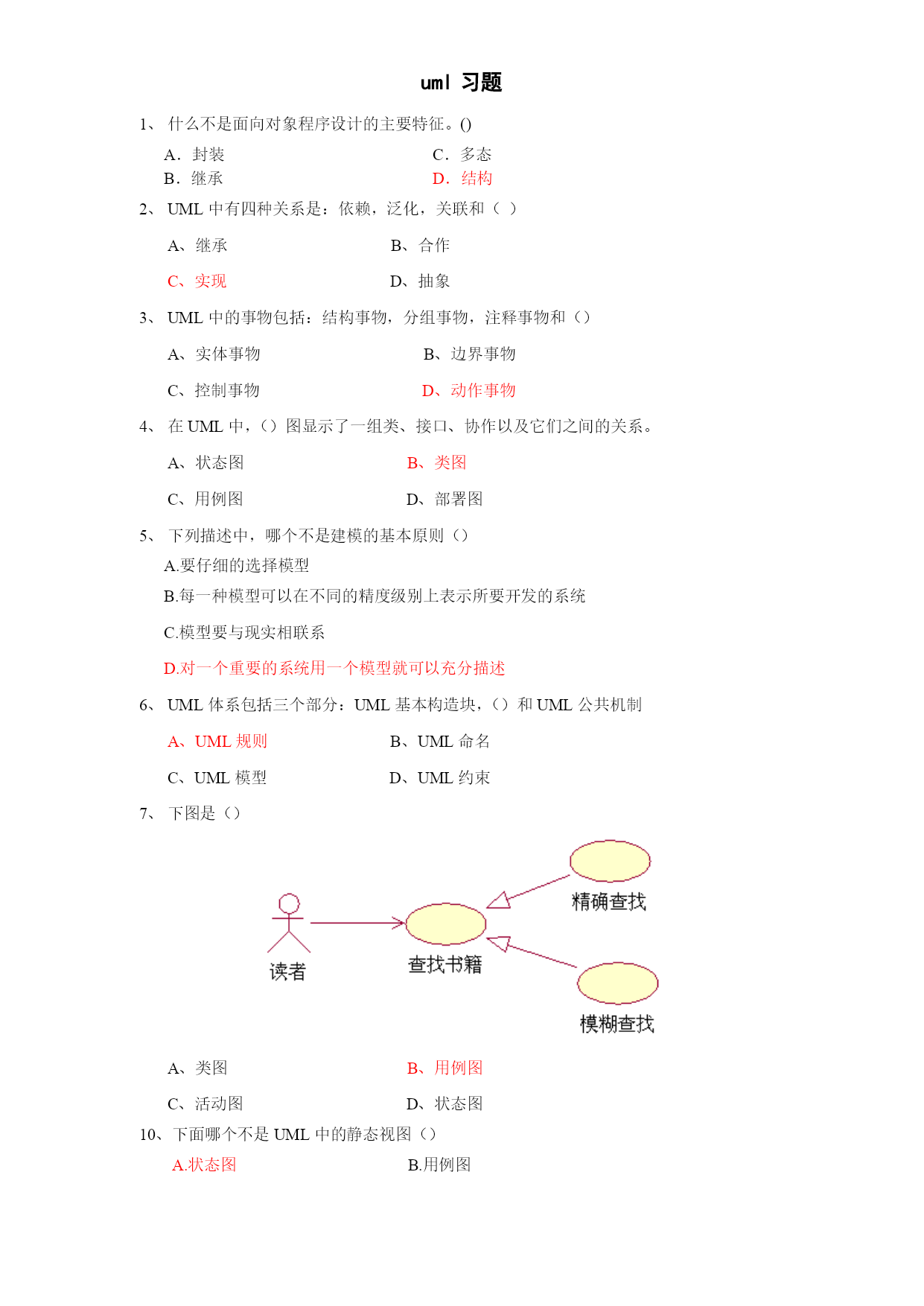

uml习题
什么不是面向对象程序设计的主要特征。()
A．封装 C．多态
B．继承 D．结构
UML中有四种关系是：依赖，泛化，关联和（）
A、继承B、合作
C、实现D、抽象
UML中的事物包括：结构事物，分组事物，注释事物和（）
A、实体事物B、边界事物
C、控制事物D、动作事物
在UML中，（）图显示了一组类、接口、协作以及它们之间的关系。
A、状态图B、类图
C、用例图D、部署图
下列描述中，哪个不是建模的基本原则（）
A.要仔细的选择模型
B.每一种模型可以在不同的精度级别上表示所要开发的系统
C.模型要与现实相联系
D.对一个重要的系统用一个模型就可以充分描述
UML体系包括三个部分：UML基本构造块，（）和UML公共机制
A、UML规则B、UML命名
C、UML模型D、UML约束
下图是（）

A、类图B、用例图
C、活动图D、状态图
10、下面哪个不是UML中的静态视图（）
A.状态图B.用例图
C.对象图D.类图

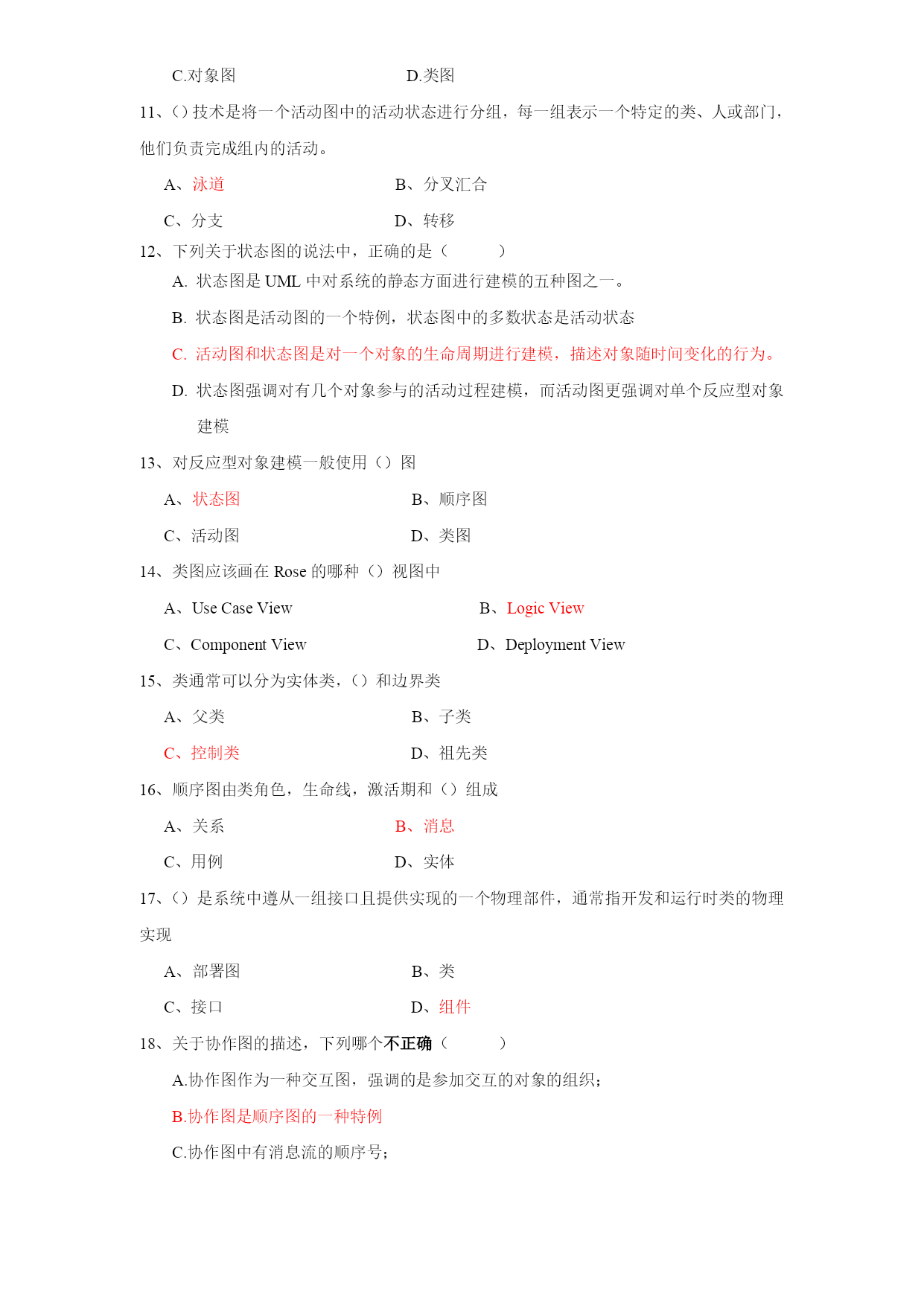

11、（）技术是将一个活动图中的活动状态进行分组，每一组表示一个特定的类、人或部门，他们负责完成组内的活动。
A、泳道B、分叉汇合
C、分支D、转移
12、下列关于状态图的说法中，正确的是（）
A.状态图是UML中对系统的静态方面进行建模的五种图之一。
B.状态图是活动图的一个特例，状态图中的多数状态是活动状态
C.活动图和状态图是对一个对象的生命周期进行建模，描述对象随时间变化的行为。
D.状态图强调对有几个对象参与的活动过程建模，而活动图更强调对单个反应型对象建模
13、对反应型对象建模一般使用（）图
A、状态图B、顺序图
C、活动图D、类图
14、类图应该画在Rose的哪种（）视图中
A、UseCaseViewB、LogicView
C、ComponentViewD、DeploymentView
15、类通常可以分为实体类，（）和边界类
A、父类B、子类
C、控制类D、祖先类
16、顺序图由类角色，生命线，激活期和（）组成
A、关系B、消息
C、用例D、实体
17、（）是系统中遵从一组接口且提供实现的一个物理部件，通常指开发和运行时类的物理实现
A、部署图B、类
C、接口D、组件
18、关于协作图的描述，下列哪个不正确（）
A.协作图作为一种交互图，强调的是参加交互的对象的组织；
B.协作图是顺序图的一种特例
C.协作图中有消息流的顺序号；
D.在ROSE工具中，协作图可在顺序图的基础上按“F5”键自动生成；
19、组件图用于对系统的静态实现视图建模，这种视图主要支持系统部件的配置管理，通常可以分为四种方式来完成，下面哪种不是其中之一（）
A.对源代码建模
B.对事物建模
C.对物理数据库建模
D.对可适应的系统建模
20、一个对象和另一个对象之间，通过消息来进行通信。消息通信在面向对象的语言中即（）
A、方法实现B、方法嵌套
C、方法调用D、方法定义
21、（）是可复用的，提供明确接口完成特定功能的程序代码块。
A、模块B、函数
C、用例D、软件构件
22、下图中的空心箭头连线表示（）关系

A、泛化B、包含
C、扩展D、实现
23、组件图展现了一组组件之间的组件和依赖。它专注于系统的（）实现图
A、动态B、静态
C、基础D、实体
24、若将活动状态比作方法，那么动作状态即（）
A、方法名B、方法返回值
C、方法体中的每一条语句D、方法的可见性
25、事件可以分为内部事件和外部事件。按下按钮和打印机的中断是（）事件
A、内部事件B、外部事件

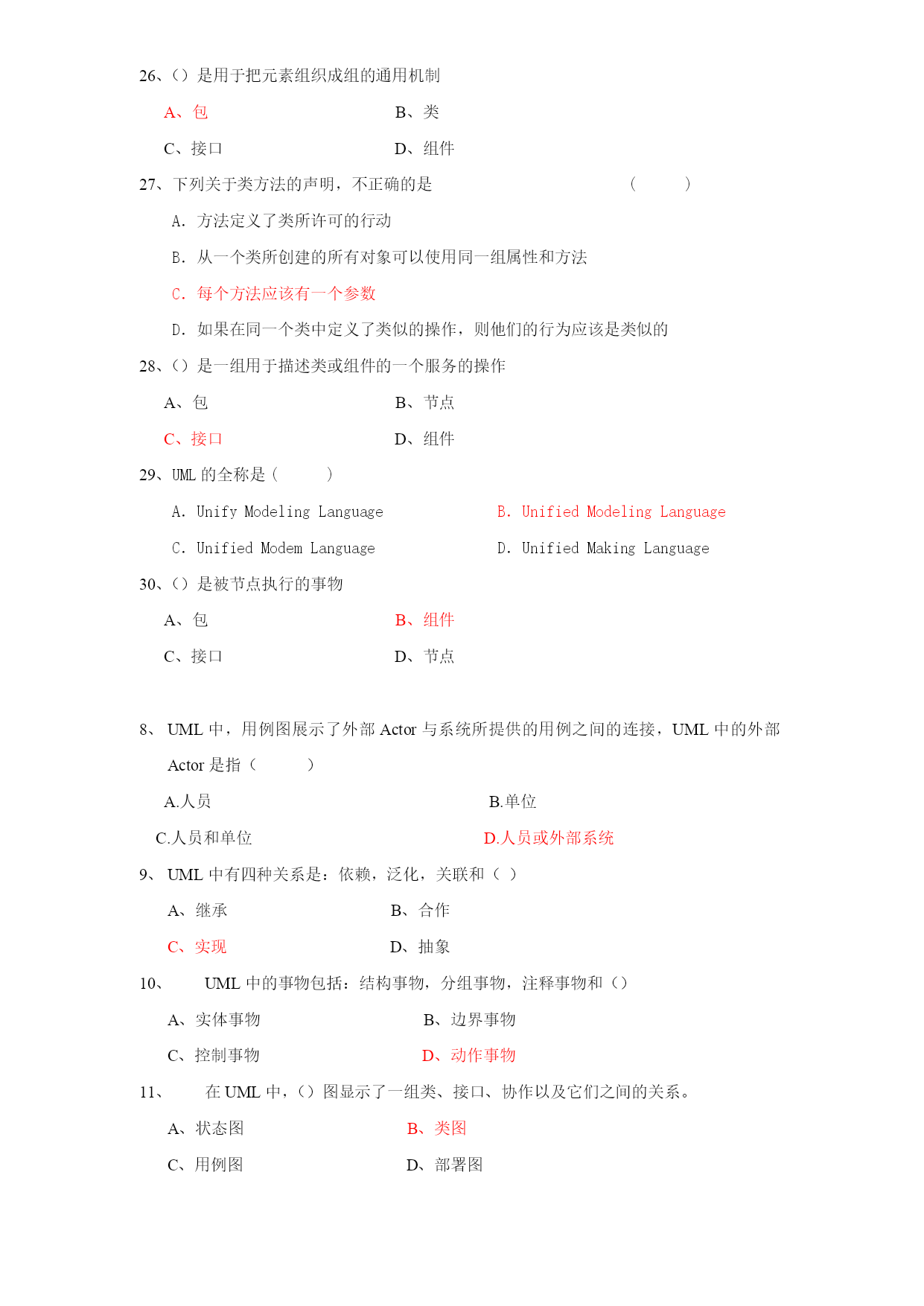

26、（）是用于把元素组织成组的通用机制
A、包B、类
C、接口D、组件
27、下列关于类方法的声明，不正确的是()
A．方法定义了类所许可的行动
B．从一个类所创建的所有对象可以使用同一组属性和方法
C．每个方法应该有一个参数
D．如果在同一个类中定义了类似的操作，则他们的行为应该是类似的
28、（）是一组用于描述类或组件的一个服务的操作
A、包B、节点
C、接口D、组件
29、UML的全称是 ()
A．UnifyModelingLanguage B．UnifiedModelingLanguage
C．UnifiedModemLanguage D．UnifiedMakingLanguage
30、（）是被节点执行的事物
A、包B、组件
C、接口D、节点

UML中，用例图展示了外部Actor与系统所提供的用例之间的连接，UML中的外部Actor是指（）
A.人员B.单位
C.人员和单位D.人员或外部系统
UML中有四种关系是：依赖，泛化，关联和（）
A、继承B、合作
C、实现D、抽象
UML中的事物包括：结构事物，分组事物，注释事物和（）
A、实体事物B、边界事物
C、控制事物D、动作事物
在UML中，（）图显示了一组
