TSI系统检修文件包.doc

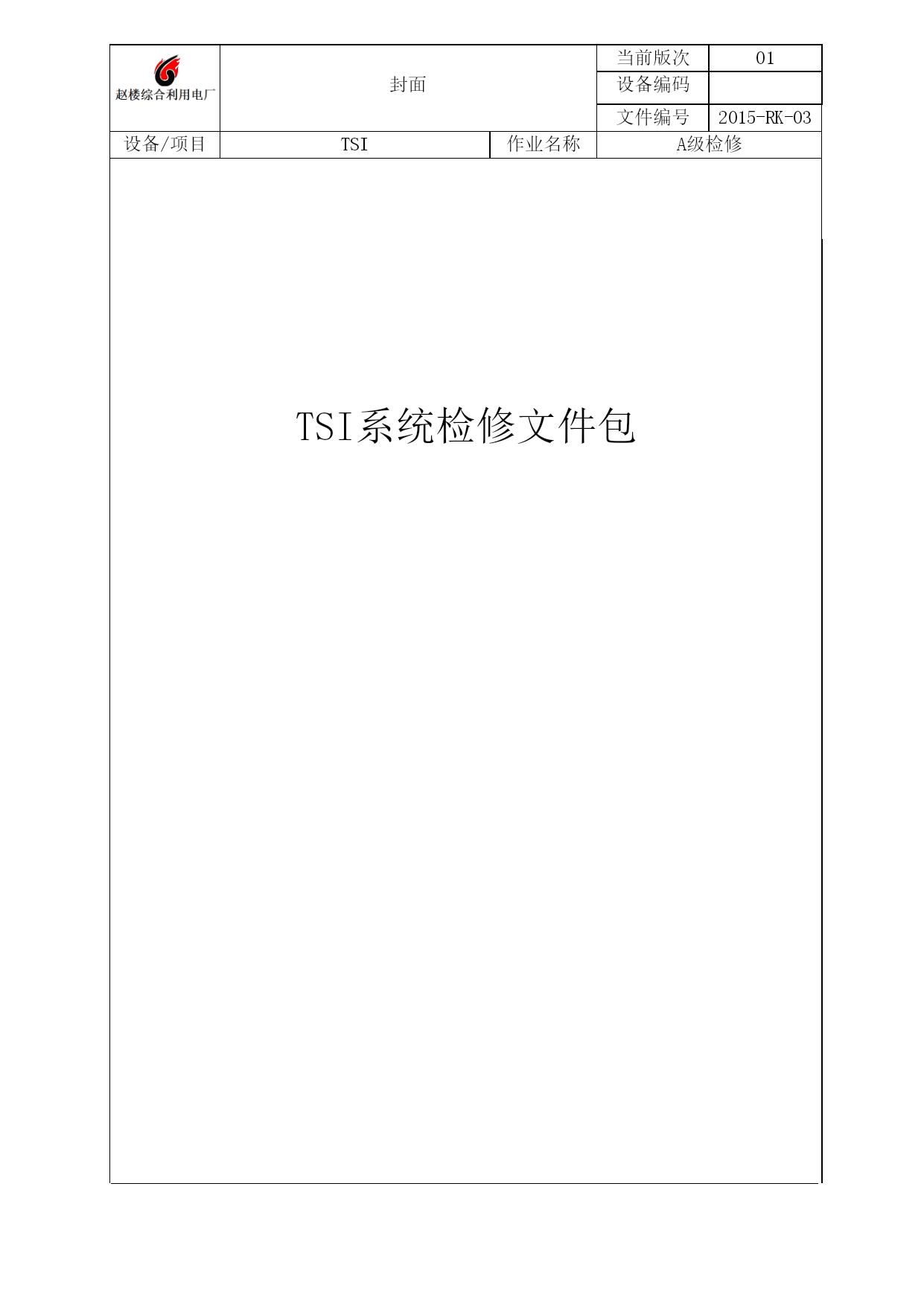

当前版次01封面设备编码文件编号2015-RK-03设备/项目TSI作业名称A级检修TSI系统检修文件包

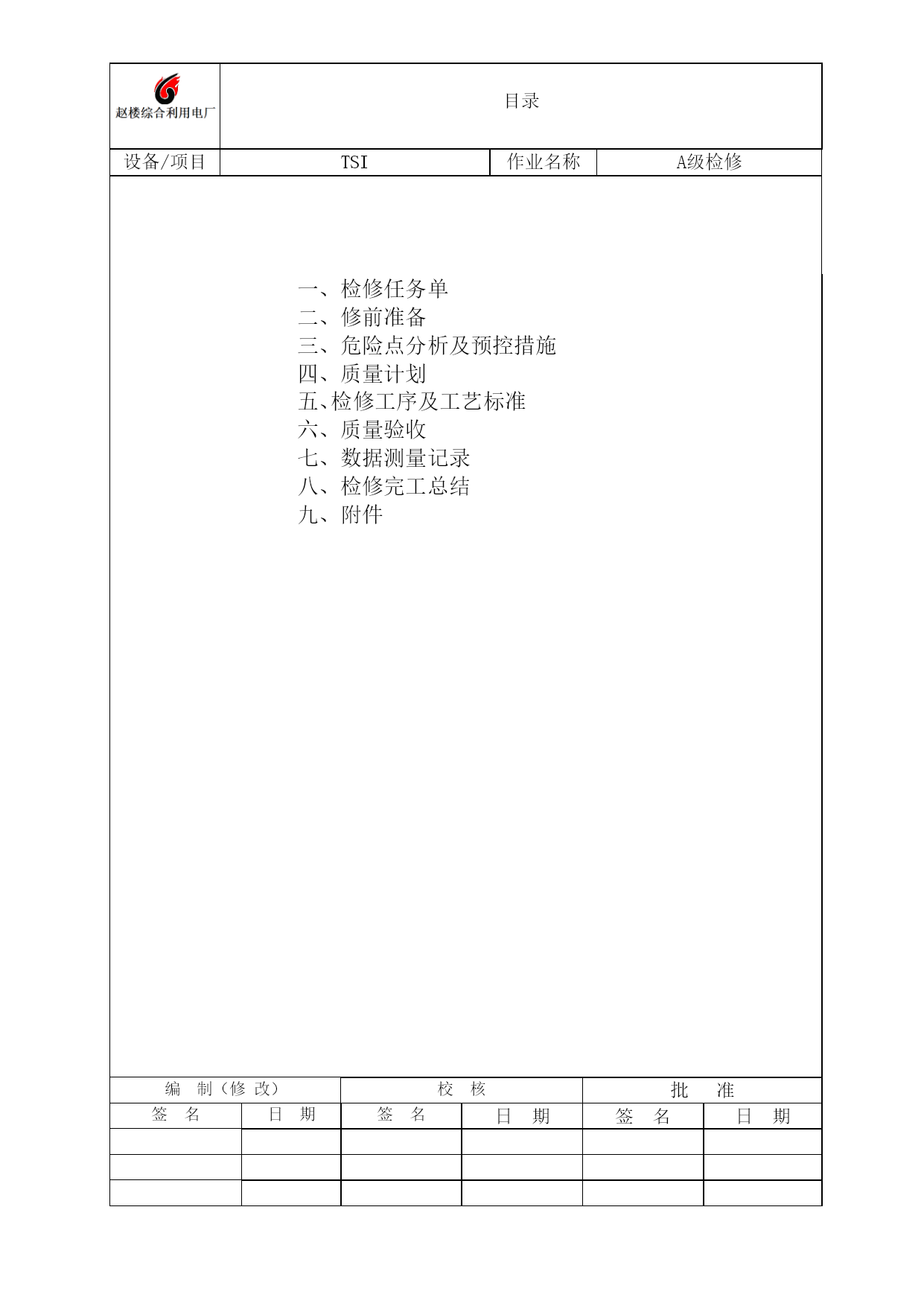

目录设备/项目TSI作业名称A级检修一、检修任务单二、修前准备
三、危险点分析及预控措施
四、质量计划五、检修工序及工艺标准
六、质量验收七、数据测量记录
八、检修完工总结九、附件

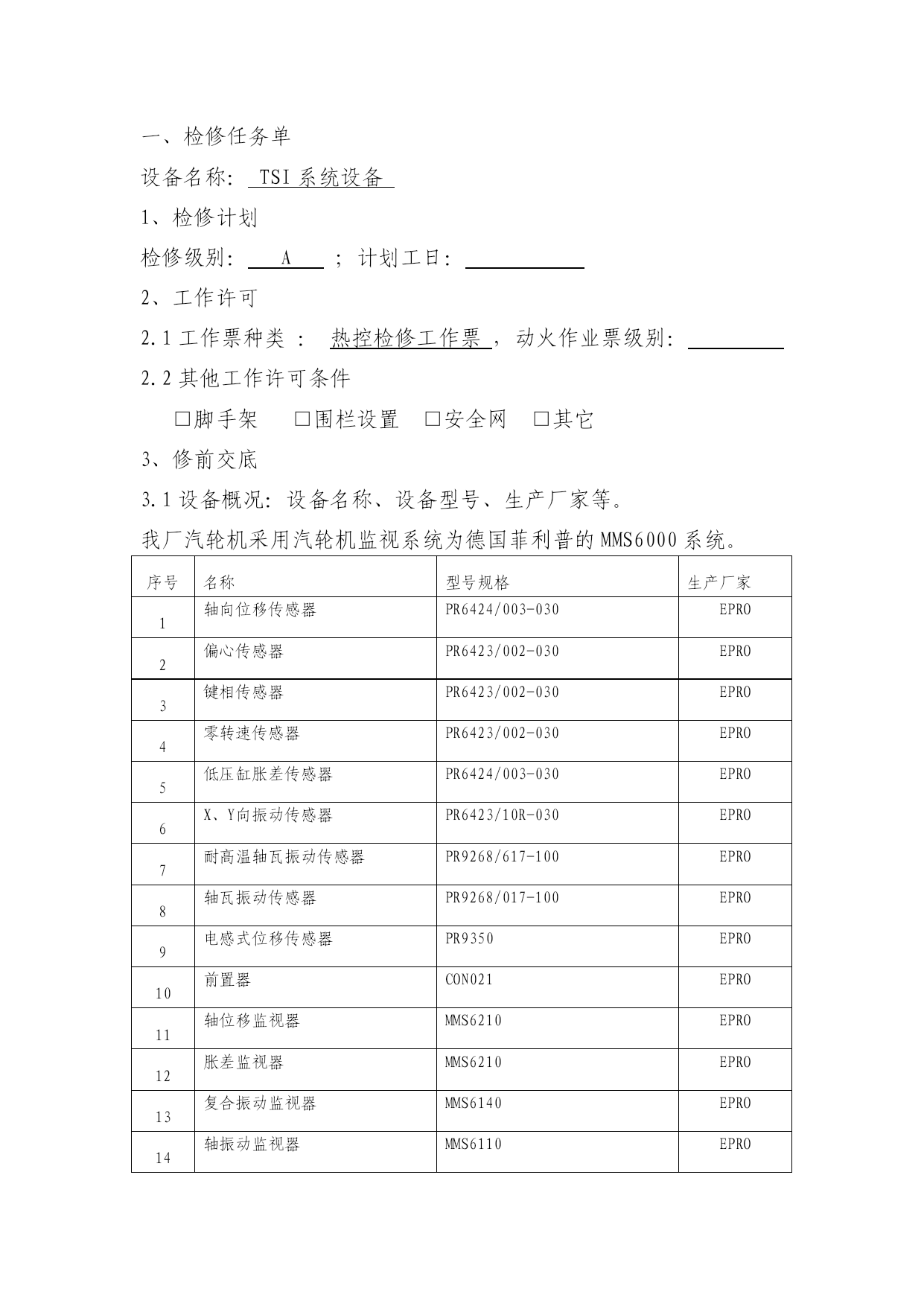

编制（修改）校核批准签名日期签名日期签名日期一、检修任务单
设备名称：TSI系统设备
1、检修计划
检修级别：A；计划工日：
2、工作许可
2.1工作票种类：热控检修工作票，动火作业票级别：
2.2其他工作许可条件
□脚手架□围栏设置□安全网□其它
3、修前交底
3.1设备概况：设备名称、设备型号、生产厂家等。
我厂汽轮机采用汽轮机监视系统为德国菲利普的MMS6000系统。
序号名称型号规格生产厂家1轴向位移传感器PR6424/003-030EPRO2偏心传感器PR6423/002-030EPRO3键相传感器PR6423/002-030EPRO4零转速传感器PR6423/002-030EPRO5低压缸胀差传感器PR6424/003-030EPRO6X、Y向振动传感器PR6423/10R-030EPRO7耐高温轴瓦振动传感器PR9268/617-100EPRO8轴瓦振动传感器PR9268/017-100EPRO9电感式位移传感器PR9350EPRO10前置器CON021EPRO11轴位移监视器MMS6210EPRO12胀差监视器MMS6210EPRO13复合振动监视器MMS6140EPRO14轴振动监视器MMS6110EPRO15偏心监视器MMS6220EPRO16转速及键相监视器MMS6312EPRO17缸胀监视器MMS6410EPRO18继电器REL-MR-24VDC/21-21

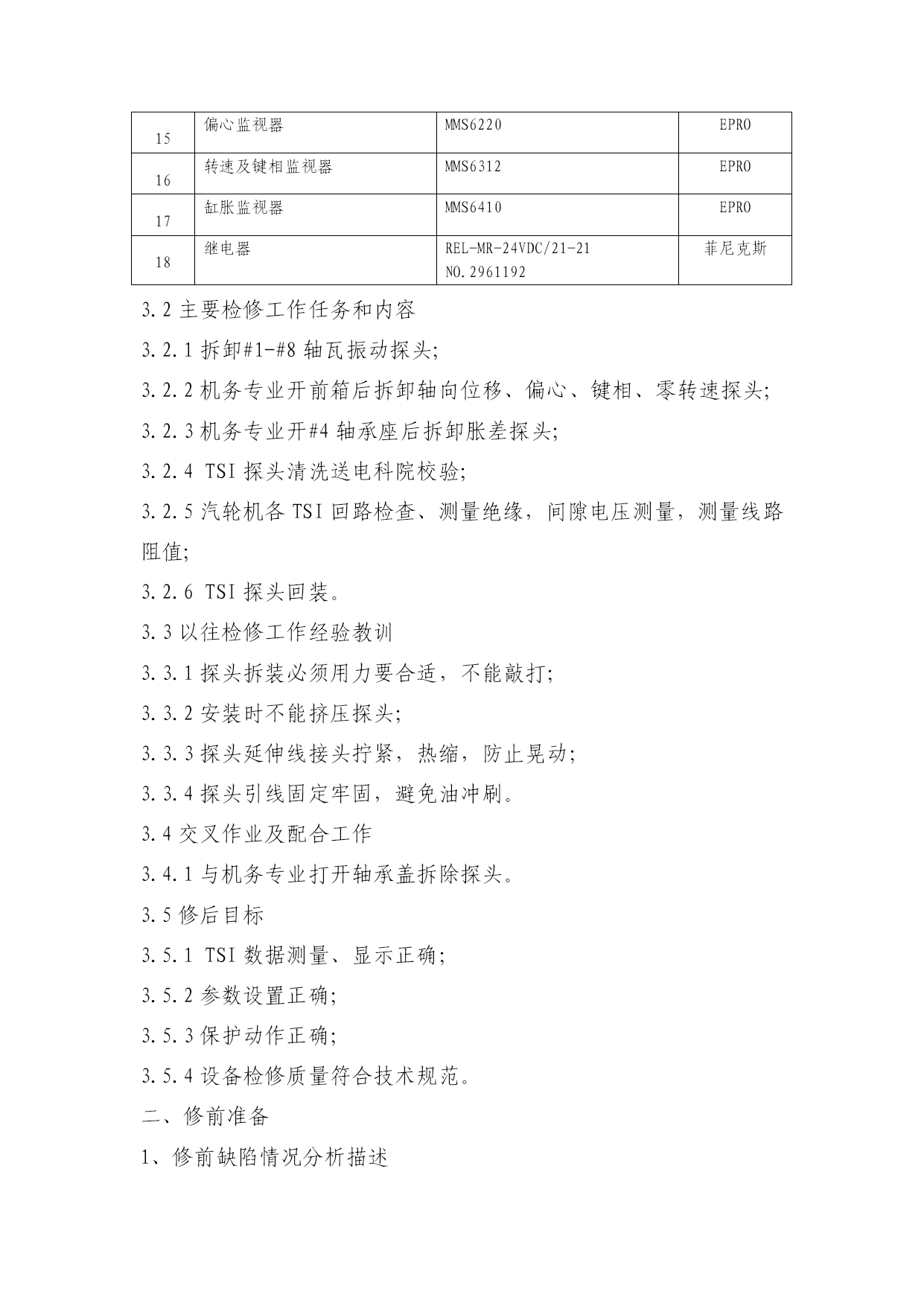

NO.2961192菲尼克斯3.2主要检修工作任务和内容
3.2.1拆卸#1-#8轴瓦振动探头;
3.2.2机务专业开前箱后拆卸轴向位移、偏心、键相、零转速探头;
3.2.3机务专业开#4轴承座后拆卸胀差探头;
3.2.4TSI探头清洗送电科院校验;
3.2.5汽轮机各TSI回路检查、测量绝缘，间隙电压测量，测量线路阻值;
3.2.6TSI探头回装。
3.3以往检修工作经验教训
3.3.1探头拆装必须用力要合适，不能敲打；
3.3.2安装时不能挤压探头；
3.3.3探头延伸线接头拧紧，热缩，防止晃动；
3.3.4探头引线固定牢固，避免油冲刷。
3.4交叉作业及配合工作
3.4.1与机务专业打开轴承盖拆除探头。
3.5修后目标
3.5.1TSI数据测量、显示正确；
3.5.2参数设置正确；
3.5.3保护动作正确；
3.5.4设备检修质量符合技术规范。
二、修前准备
1、修前缺陷情况分析描述

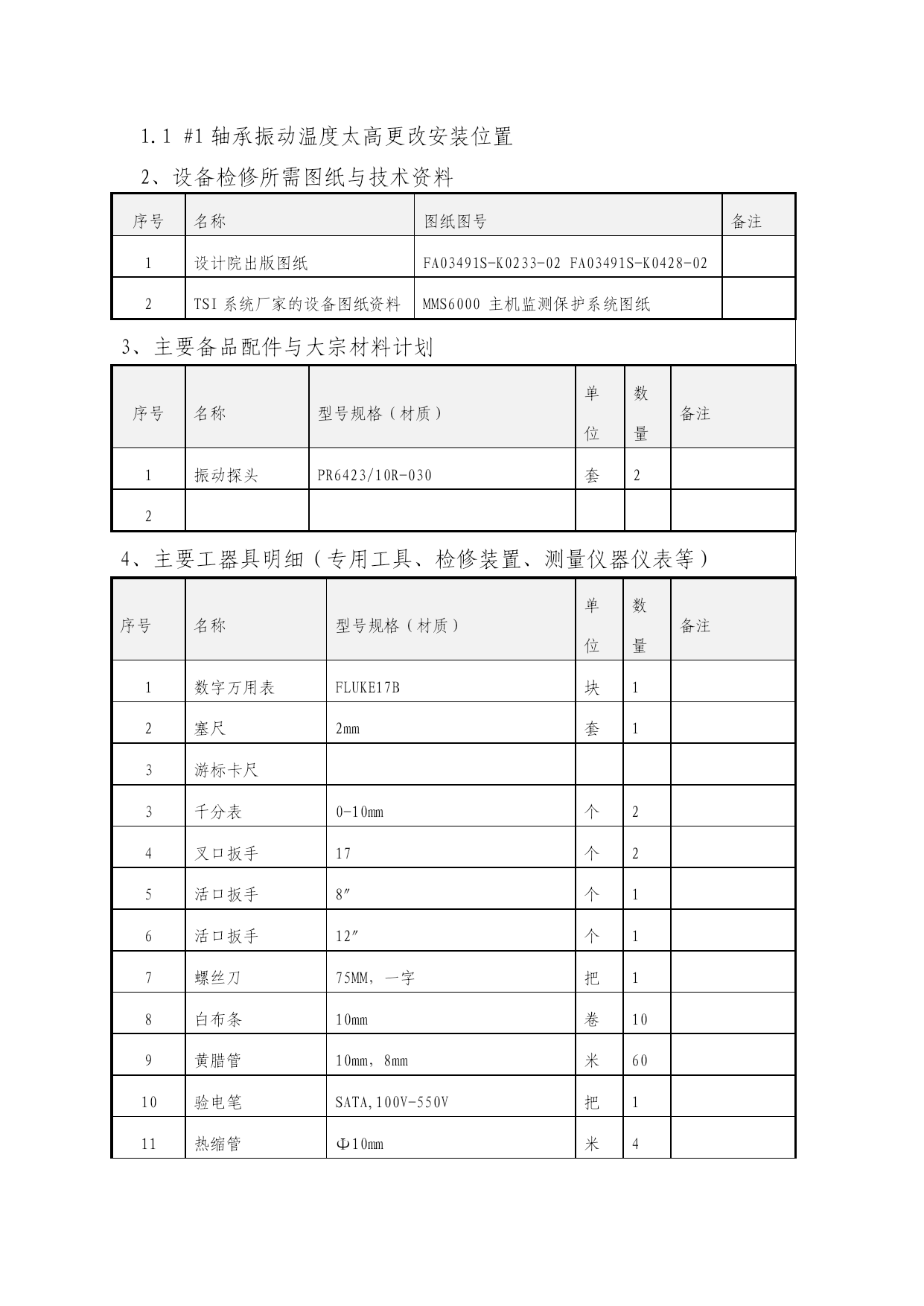

1.1#1轴承振动温度太高更改安装位置
2、设备检修所需图纸与技术资料
序号名称图纸图号备注1设计院出版图纸FA03491S-K0233-02FA03491S-K0428-022TSI系统厂家的设备图纸资料MMS6000主机监测保护系统图纸3、主要备品配件与大宗材料计划序号名称型号规格（材质）单位数量备注1振动探头PR6423/10R-030套224、主要工器具明细（专用工具、检修装置、测量仪器仪表等）序号名称型号规格（材质）单位数量备注1数字万用表FLUKE17B块12塞尺2mm套13游标卡尺3千分表0-10mm个24叉口扳手17个25活口扳手8〃个16活口扳手12〃个17螺丝刀75MM，一字把18白布条10mm卷109黄腊管10mm，8mm米6010验电笔SATA,100V-550V把111热缩管Φ10mm米45、人员准备
序号分工要求人数备注1拆卸拆卸时正确施工，防止损坏设备。32核对电缆接线电缆接线正确，端子紧固，清洁。23安装、调试了解轴系探头工作原理，熟悉接线及安装工艺，有安装探头的经验。46、现场准备
序号准备项目1检修平台完好、可用。2工具齐全，备品备件齐全。3照明充足。4机组停运，油系统停运。三、危险点分析及预控措施
序号危险点预控安全措施1拆卸探头、延长电缆时易损坏设备拆装时轻拿轻放，放置设备预防重物挤压，尤其防护好连接插头。2工作现场复杂，交叉作业伤人或被他人伤害工作中观察好周围环境，合理使用专用工具；
工作时，两人以上进行，设专人监护。3工作结束1、工作结束仔细清理现场，保持现场干净、清洁。
危险点工作人员签字确认：

四、质量计划
质检点质检点内容验收级别备注H1TSI柜电源模块检查，冗余切换试验。三级W1传感器控制回路检查三级W2信号回路测试三级W3TSI和TDM机柜清灰三级W4汽机轴承箱元件引线整理三级五、检修工序及工艺标准
1、工作许可
1.1已做好修前准备。
1.2工作票认可,该设备
