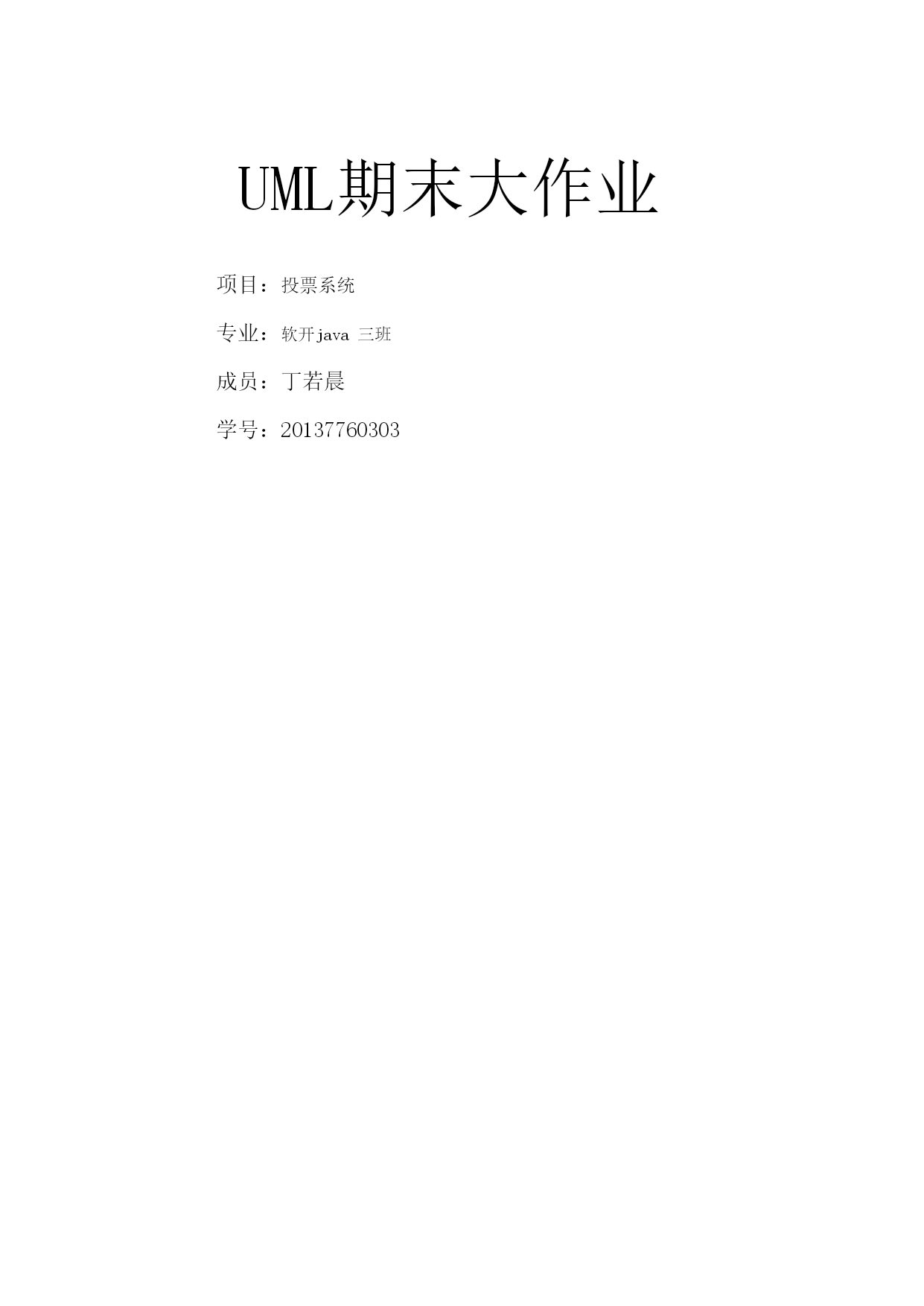

UML期末大作业
项目：投票系统
专业：软开java三班
成员：丁若晨
学号：20137760303

TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc421712954"一、需求陈述： PAGEREF_Toc421712954\h2
HYPERLINK\l"_Toc421712955"二、主要用例模型如下： PAGEREF_Toc421712955\h2
HYPERLINK\l"_Toc421712956"2.1用户用例图 PAGEREF_Toc421712956\h2
HYPERLINK\l"_Toc421712957"三、用例规约： PAGEREF_Toc421712957\h3
HYPERLINK\l"_Toc421712958"四、静态分析； PAGEREF_Toc421712958\h5
HYPERLINK\l"_Toc421712959"五、动态分析； PAGEREF_Toc421712959\h6
HYPERLINK\l"_Toc421712960"5.1顺序图和协作图 PAGEREF_Toc421712960\h6
HYPERLINK\l"_Toc421712961"5.2活动图 PAGEREF_Toc421712961\h10
HYPERLINK\l"_Toc421712962"5.3状态图 PAGEREF_Toc421712962\h11
HYPERLINK\l"_Toc421712963"六、设计 PAGEREF_Toc421712963\h12
HYPERLINK\l"_Toc421712964"6.1构件图 PAGEREF_Toc421712964\h12


一、需求陈述：
投票系统主要用来统计网站客户对某个主题或热门话题的意见。决策者通过这些统计数据做出相应的决策。
通过对客户的需求调查分析，可以概括出客户的功能需求如下：在线投票、查看投票结果、投票设计和投票检测。
◆在线投票：客户从多个选项中选取进行投票。
◆查看投票：提供客户查看当前投票情况，投票结果以条形图显示。
◆投票设计：管理员可以设计不同的投票主题，及投票主题的内容供客户进行投票。投票设计又包括以下功能需求：增加主题、删除主题、查看主题、修改主题。
◆投票检测：管理员针对不同主题及投票结果进行汇总，得出有效结论。
二、主要用例模型如下：
用户用例图

管理员用例图

三、用例规约：
用例名：登录（包括验证）；
用例名称：登录（包括验证）参与角色：管理员、用户用例说明：该用例主要用于保障投票系统的安全性；前置条件：管理员或用户成功登录投票系统用户界面基本事件流：参与者动作：系统响应：管理员等用户完成验证信息的输入，点击完成按钮；系统校验输入的信息是否与后台存储的数据库中的信息符合，确认无误后，允许进入；其它事件流：无异常事件流：输入的信息有误，重新跳转到用户登录界面；后置条件：登录成功，允许用户的基本操作；用例名：投票
用例名称：投票参与角色：用户用例说明：该用例主要实现用户投票；前置条件：用户成功登录投票系统；基本事件流：参与者动作：系统响应：用户成功登录投票系统点击开始投票；系统则显示投票话题和选项；其它事件流：无异常事件流：无后置条件：无用例名：查看投票；
用例名称：查看投票参与角色：管理员、用户用例说明：该用例主要实现管理员、用户查看投票结果；前置条件：该次投票已结束且投票结果已完成录入；基本事件流：参与者动作：系统响应：查看投票的参与人数，投票的具体结果，每个选项的比例等基本信息；系统将根据管理员、用户的需求显示相应的投票信息；其它事件流：无异常事件流：无后置条件：无用例名：管理投票话题；
用例名称：管理投票话题参与角色：管理员用例说明：该用例主要用于投票前统计投票话题；前置条件：管理员成功登录投票系统基本事件流：参与者动作：系统响应：管理员输入投票所用的话题；系统校验输入的话题是否符合要求，确认无误后，允许继续操作；其它事件流：无异常事件流：输入的话题有误，重新跳转到添加话题界面；后置条件：添加话题成功，允许管理员的下一步操作；用例名：管理投票选项；
用例名称：管理投票选项参与角色：管理员用例说明：该用例主要用于设置投票话题的每个选项；前置条件：管理员成功登录投票系统基本事件流：参与者动作：系统响应：管理员输入投票对应话题的每个选项后，点击完成按钮；系统校验输入的信息是否符合规格，确认无误后，允许继续操作；其它事件流：无异常事件流：输入的答案不符合规格，重新跳转
