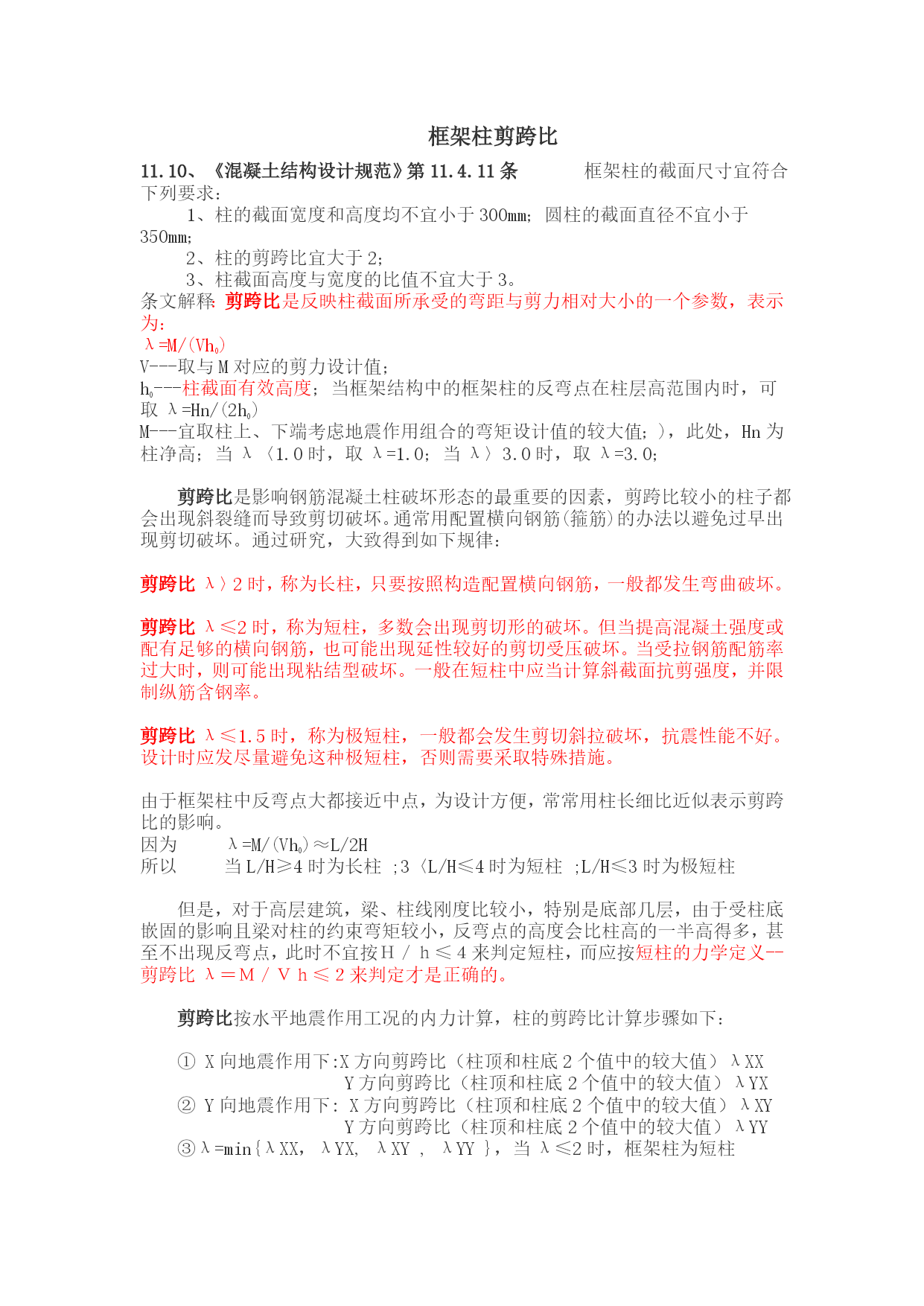

框架柱剪跨比
11.10、《混凝土结构设计规范》第11.4.11条框架柱的截面尺寸宜符合下列要求：1、柱的截面宽度和高度均不宜小于300mm；圆柱的截面直径不宜小于350mm；2、柱的剪跨比宜大于2；3、柱截面高度与宽度的比值不宜大于3。条文解释：剪跨比是反映柱截面所承受的弯距与剪力相对大小的一个参数，表示为：λ=M/(Vh0)V---取与M对应的剪力设计值；h0---柱截面有效高度；当框架结构中的框架柱的反弯点在柱层高范围内时，可取λ=Hn/(2h0)M---宜取柱上、下端考虑地震作用组合的弯矩设计值的较大值；)，此处，Hn为柱净高；当λ〈1.0时，取λ=1.0；当λ〉3.0时，取λ=3.0；剪跨比是影响钢筋混凝土柱破坏形态的最重要的因素，剪跨比较小的柱子都会出现斜裂缝而导致剪切破坏。通常用配置横向钢筋(箍筋)的办法以避免过早出现剪切破坏。通过研究，大致得到如下规律：剪跨比λ〉2时，称为长柱，只要按照构造配置横向钢筋，一般都发生弯曲破坏。剪跨比λ≤2时，称为短柱，多数会出现剪切形的破坏。但当提高混凝土强度或配有足够的横向钢筋，也可能出现延性较好的剪切受压破坏。当受拉钢筋配筋率过大时，则可能出现粘结型破坏。一般在短柱中应当计算斜截面抗剪强度，并限制纵筋含钢率。剪跨比λ≤1.5时，称为极短柱，一般都会发生剪切斜拉破坏，抗震性能不好。设计时应发尽量避免这种极短柱，否则需要采取特殊措施。
由于框架柱中反弯点大都接近中点，为设计方便，常常用柱长细比近似表示剪跨比的影响。因为λ=M/(Vh0)≈L/2H所以当L/H≥4时为长柱;3〈L/H≤4时为短柱;L/H≤3时为极短柱

但是，对于高层建筑，梁、柱线刚度比较小，特别是底部几层，由于受柱底嵌固的影响且梁对柱的约束弯矩较小，反弯点的高度会比柱高的一半高得多，甚至不出现反弯点，此时不宜按Ｈ／ｈ≤４来判定短柱，而应按短柱的力学定义--剪跨比λ＝Ｍ／Ｖｈ≤２来判定才是正确的。

剪跨比按水平地震作用工况的内力计算，柱的剪跨比计算步骤如下：

X向地震作用下:X方向剪跨比（柱顶和柱底2个值中的较大值）λXX
Y方向剪跨比（柱顶和柱底2个值中的较大值）λYX
②Y向地震作用下:X方向剪跨比（柱顶和柱底2个值中的较大值）λXY
Y方向剪跨比（柱顶和柱底2个值中的较大值）λYY
③λ=min{λXX，λYX,λXY,λYY}，当λ≤2时，框架柱为短柱

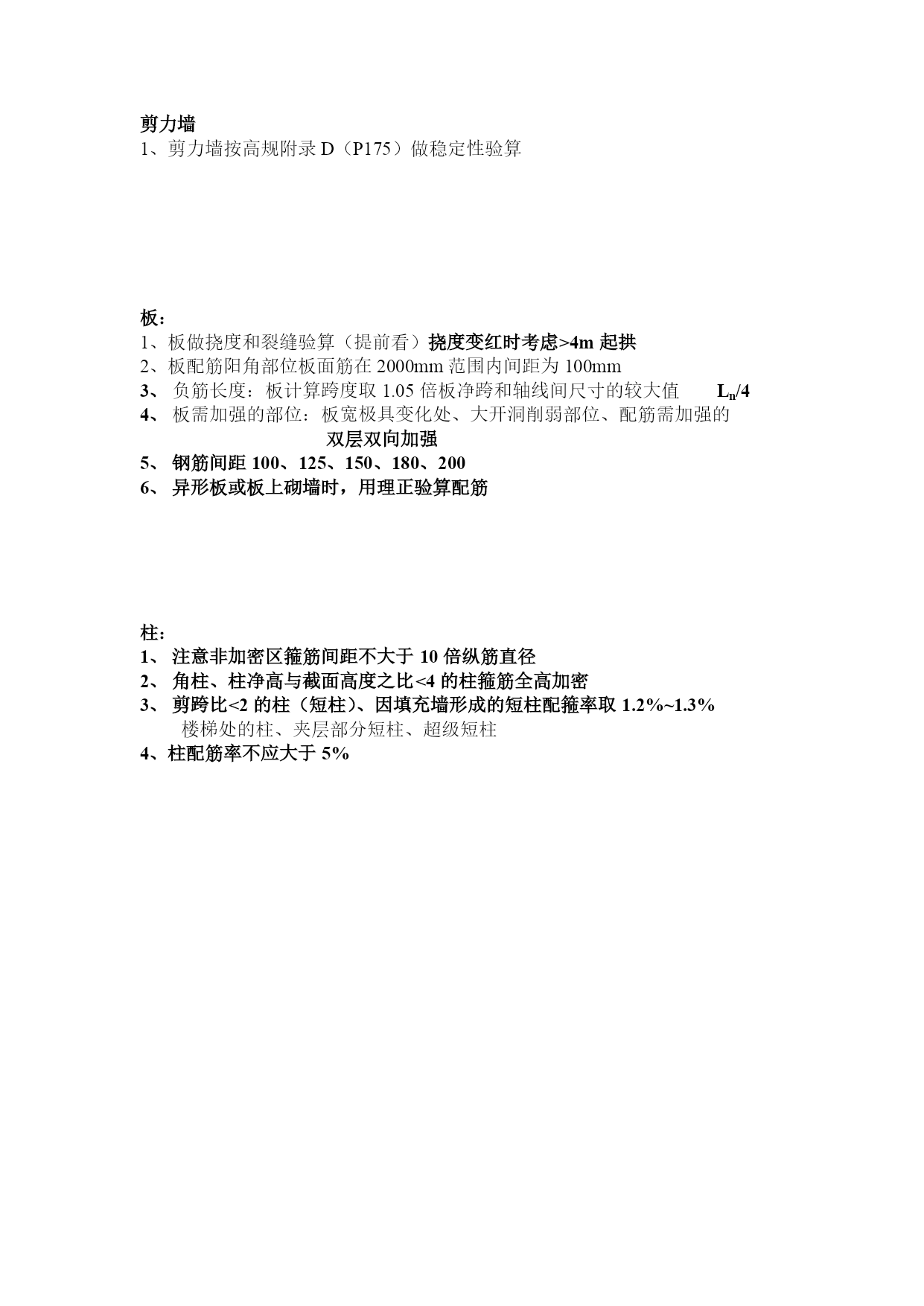

剪力墙
剪力墙按高规附录D（P175）做稳定性验算

板：
板做挠度和裂缝验算（提前看）挠度变红时考虑>4m起拱
板配筋阳角部位板面筋在2000mm范围内间距为100mm
负筋长度：板计算跨度取1.05倍板净跨和轴线间尺寸的较大值Ln/4
板需加强的部位：板宽极具变化处、大开洞削弱部位、配筋需加强的
双层双向加强
钢筋间距100、125、150、180、200
异形板或板上砌墙时，用理正验算配筋

柱：
注意非加密区箍筋间距不大于10倍纵筋直径
角柱、柱净高与截面高度之比<4的柱箍筋全高加密
剪跨比<2的柱（短柱）、因填充墙形成的短柱配箍率取1.2%~1.3%
楼梯处的柱、夹层部分短柱、超级短柱
4、柱配筋率不应大于5%
