空调通风系统设计说明
第一部分：新风系统
设计依据：
甲方提供的相关资料及现场情况；
暖通空调设计标准，设计手册。
工程概况：
本工程为办公用会议室，建筑面积为220平方米，层高为3.20米，人数约105人。
三、新风量确定：
按照采暖通风和设计规范并参照实用供热空调设计手册，将需要新风量计算如下：
1、按每平米地板面积新风量指标计算：20X220=4400m3/h；
2、按每人最小新风量计算（考虑有一些吸烟状况）：
105X40=4200m3/h；
3、按保证室内环境换气次数计（考虑有一些吸烟状况）：220X3.2X6=4224m3/h；
四、设备选型及说明
以本工程实际情况及上述计算结果为依据，综合考虑确定总新风量为4000m3/h—4500m3/h满足要求，根据现场尺寸，选用一台或两台新风换气机。这样既可以保证向室内提供经过过滤的新鲜空气，同时将等量的室内烟雾等污浊空气排到室外，双向换气还可以减少室内冷热量损失，起到明显的节能效果。

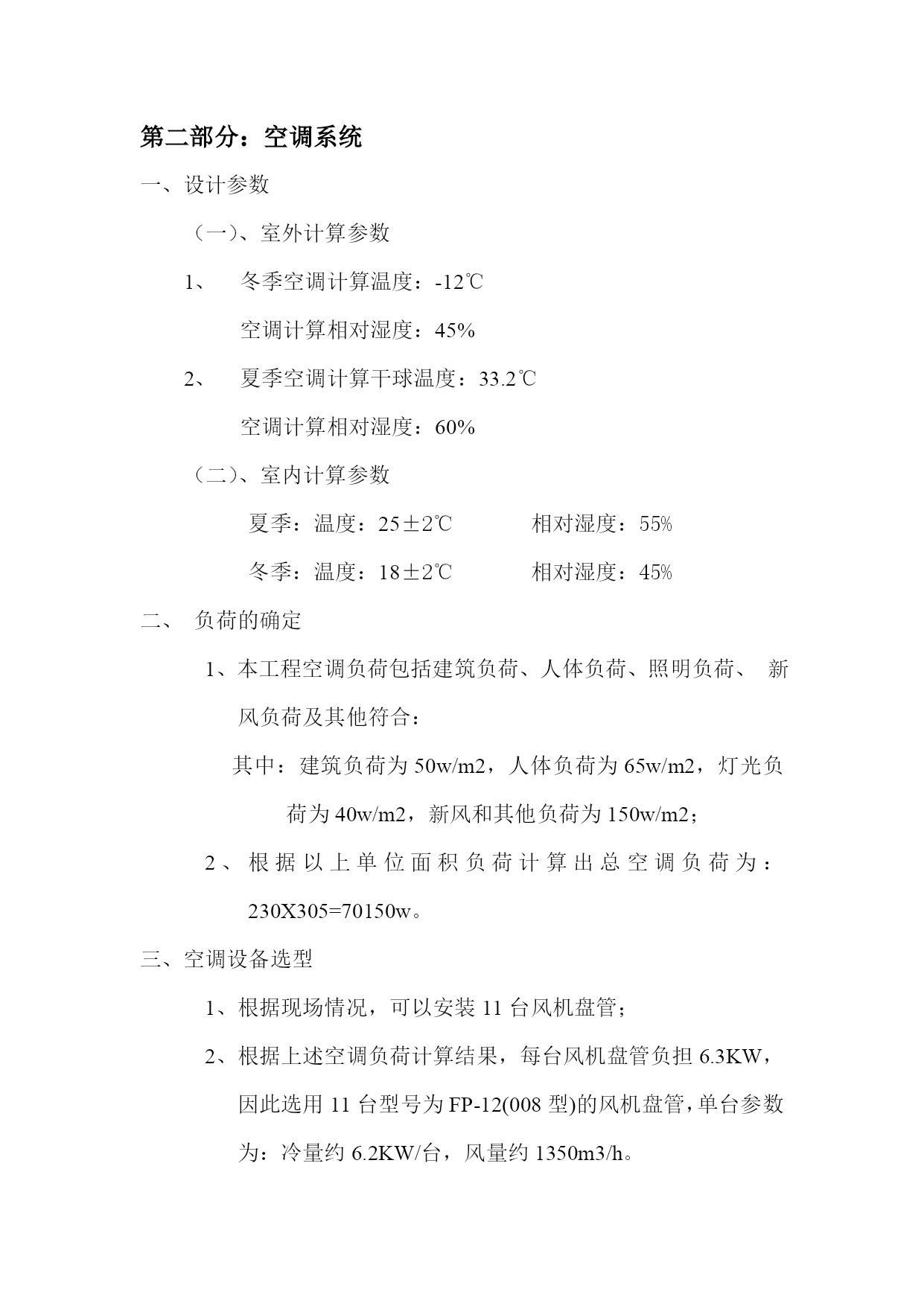

第二部分：空调系统
一、设计参数
（一）、室外计算参数
冬季空调计算温度：-12℃
空调计算相对湿度：45%
夏季空调计算干球温度：33.2℃
空调计算相对湿度：60%
（二）、室内计算参数
夏季：温度：25±2℃相对湿度：55%
冬季：温度：18±2℃相对湿度：45%
二、负荷的确定
1、本工程空调负荷包括建筑负荷、人体负荷、照明负荷、新风负荷及其他符合：
其中：建筑负荷为50w/m2，人体负荷为65w/m2，灯光负荷为40w/m2，新风和其他负荷为150w/m2；
2、根据以上单位面积负荷计算出总空调负荷为：230X305=70150w。
三、空调设备选型
1、根据现场情况，可以安装11台风机盘管；
2、根据上述空调负荷计算结果，每台风机盘管负担6.3KW，因此选用11台型号为FP-12(008型)的风机盘管，单台参数为：冷量约6.2KW/台，风量约1350m3/h。

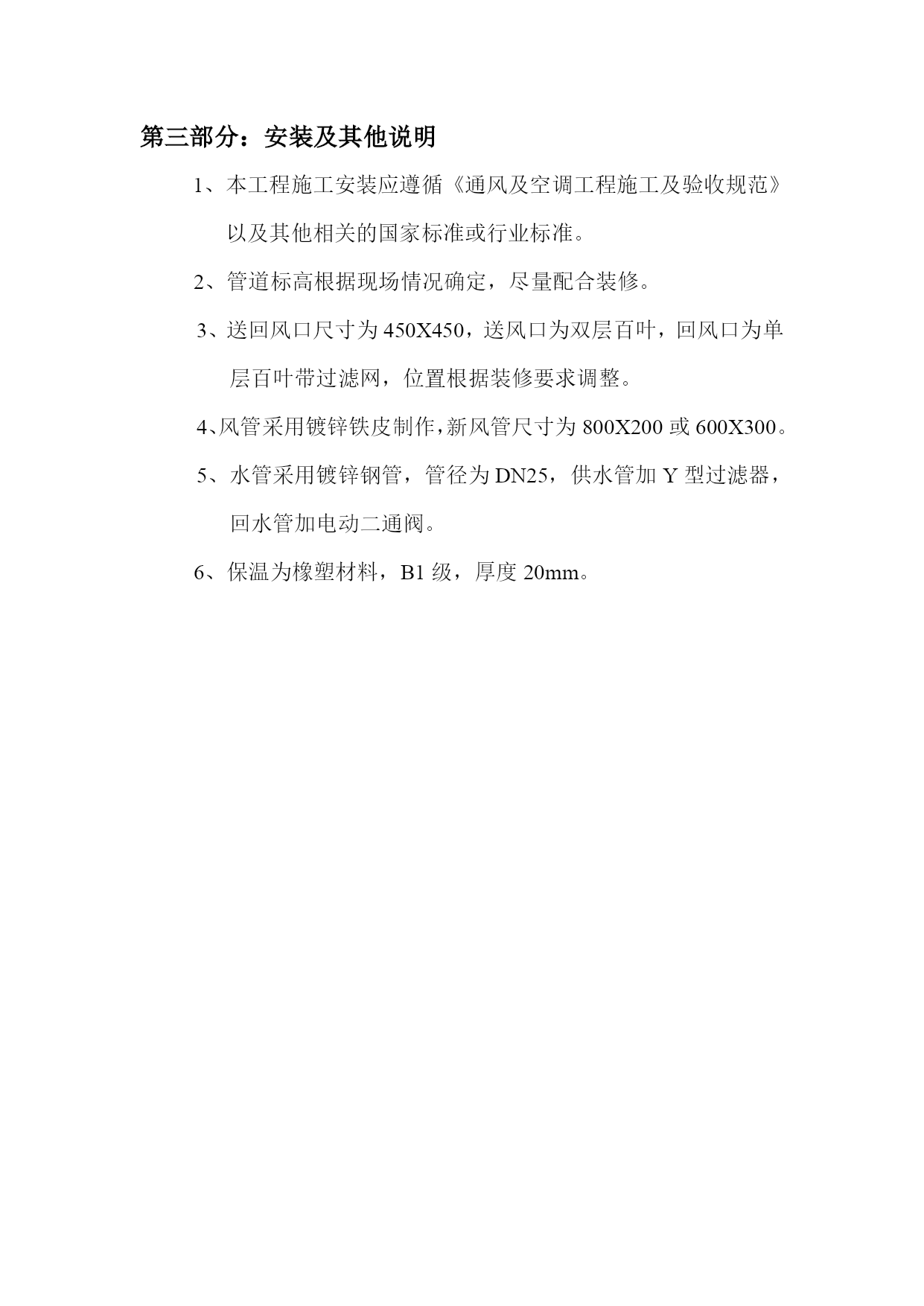

第三部分：安装及其他说明
1、本工程施工安装应遵循《通风及空调工程施工及验收规范》以及其他相关的国家标准或行业标准。
2、管道标高根据现场情况确定，尽量配合装修。
3、送回风口尺寸为450X450，送风口为双层百叶，回风口为单层百叶带过滤网，位置根据装修要求调整。
4、风管采用镀锌铁皮制作，新风管尺寸为800X200或600X300。
5、水管采用镀锌钢管，管径为DN25，供水管加Y型过滤器，回水管加电动二通阀。
6、保温为橡塑材料，B1级，厚度20mm。
