课程设计说明书

课程设计名称：模拟电子技术

课程设计题目：二阶高通滤波器的设计

学院名称：信息工程学院

专业：电子信息科学与技术班级：

学号：姓名

评分：教师：

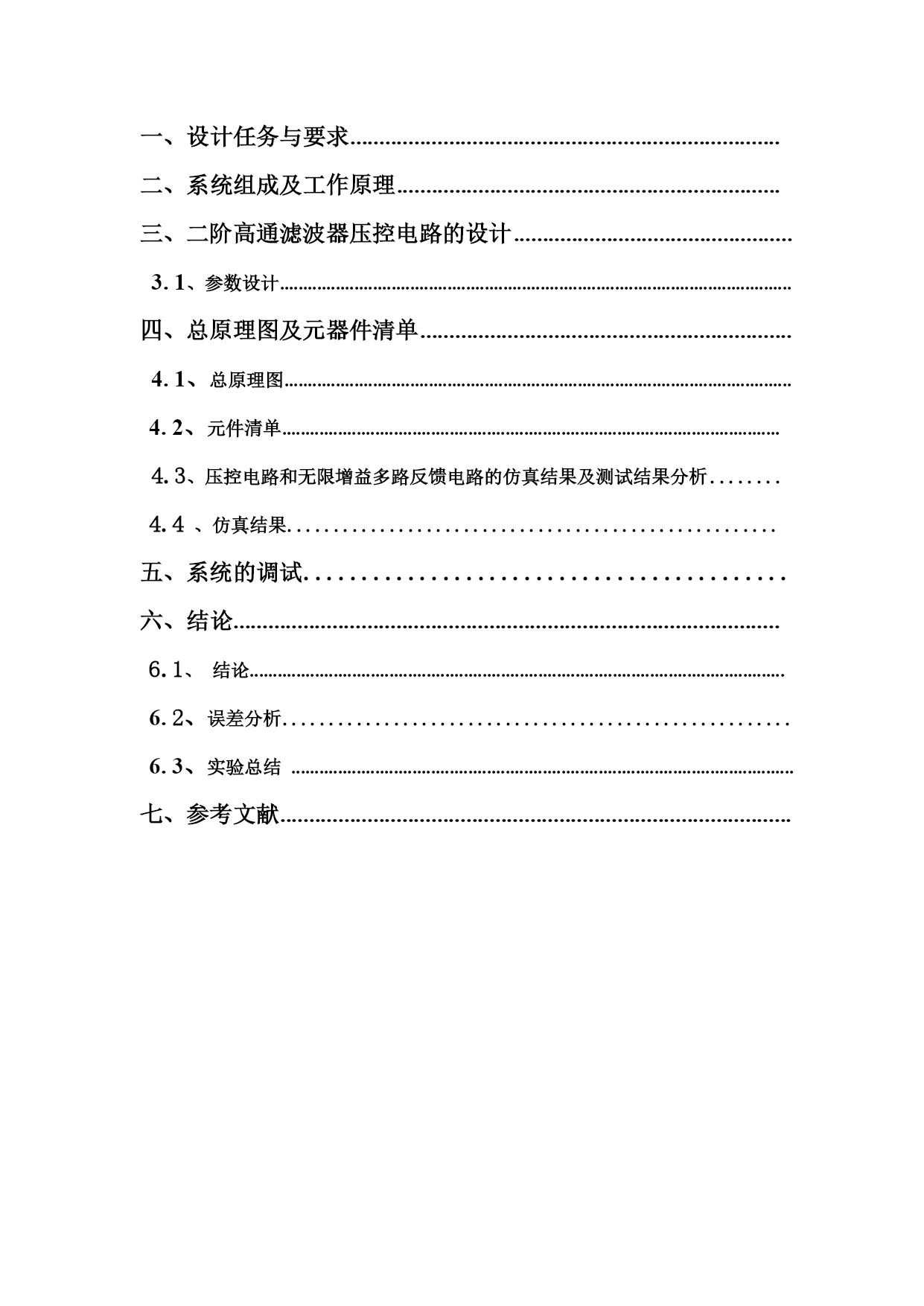

设计任务与要求..........................................................................
系统组成及工作原理..................................................................
三、二阶高通滤波器压控电路的设计................................................
3.1、参数设计..............................................................................................................
四、总原理图及元器件清单................................................................
4.1、总原理图.............................................................................................................
4.2、元件清单...........................................................................................................
4.3、压控电路和无限增益多路反馈电路的仿真结果及测试结果分析........
4.4、仿真结果.....................................................
五、系统的调试..........................................
结论..............................................................................................
6.1、结论...................................................................................................................
6.2、误差分析.......................................................
6.3、实验总结............................................................................................................
七、参考文献........................................................................................

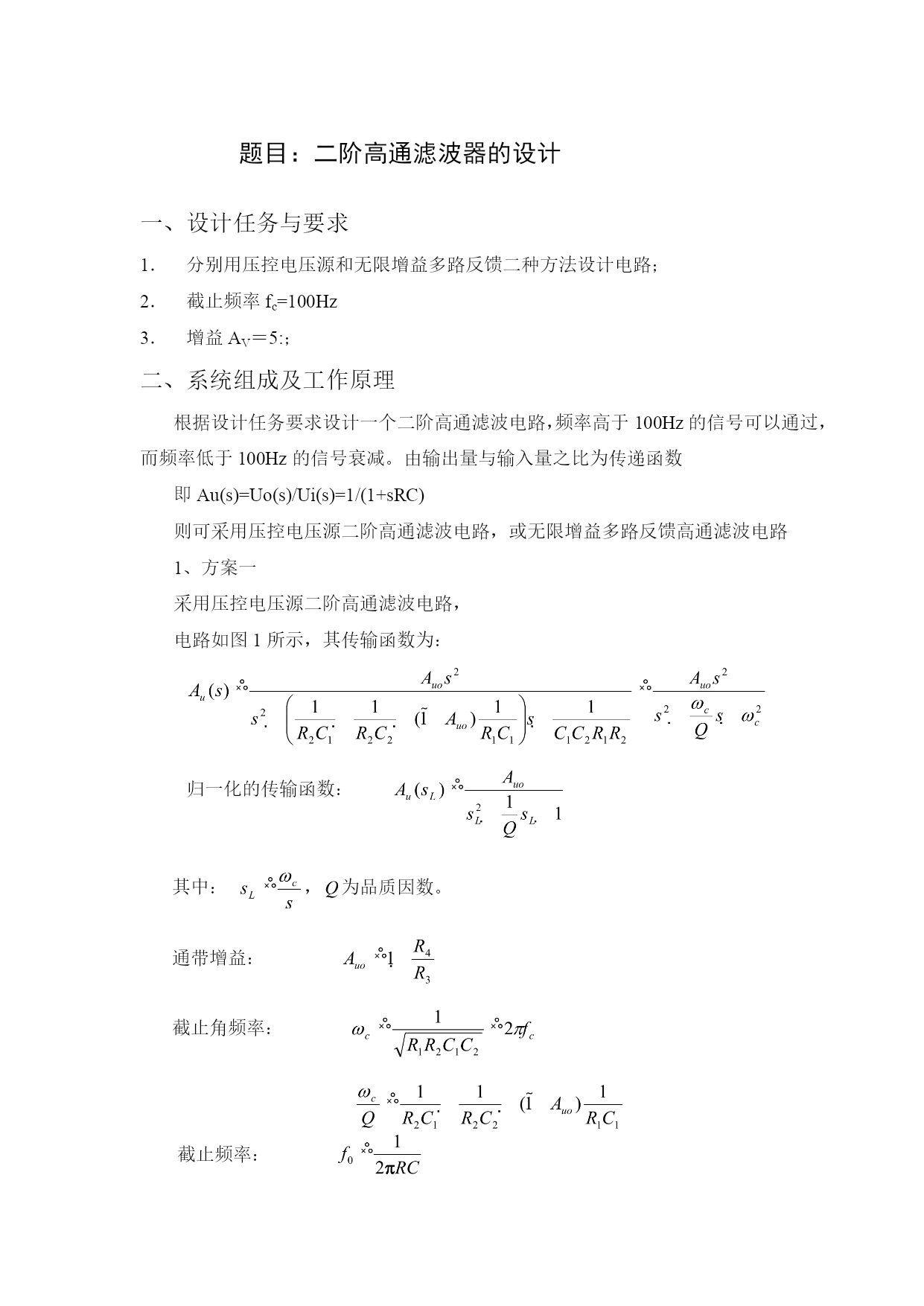

题目：二阶高通滤波器的设计

一、设计任务与要求
1．分别用压控电压源和无限增益多路反馈二种方法设计电路；
2．截止频率fc=100Hz
3．增益AV＝5:；
二、系统组成及工作原理
根据设计任务要求设计一个二阶高通滤波电路，频率高于100Hz的信号可以通过，而频率低于100Hz的信号衰减。由输出量与输入量之比为传递函数
即Au(s)=Uo(s)/Ui(s)=1/(1+sRC)
则可采用压控电压源二阶高通滤波电路，或无限增益多路反馈高通滤波电路
1、方案一
采用压控电压源二阶高通滤波电路，
电路如图1所示，其传输函数为：

归一化的传输函数：
其中：，为品质因数。
通带增益：
截止角频率：

截止频率：

品质因数：

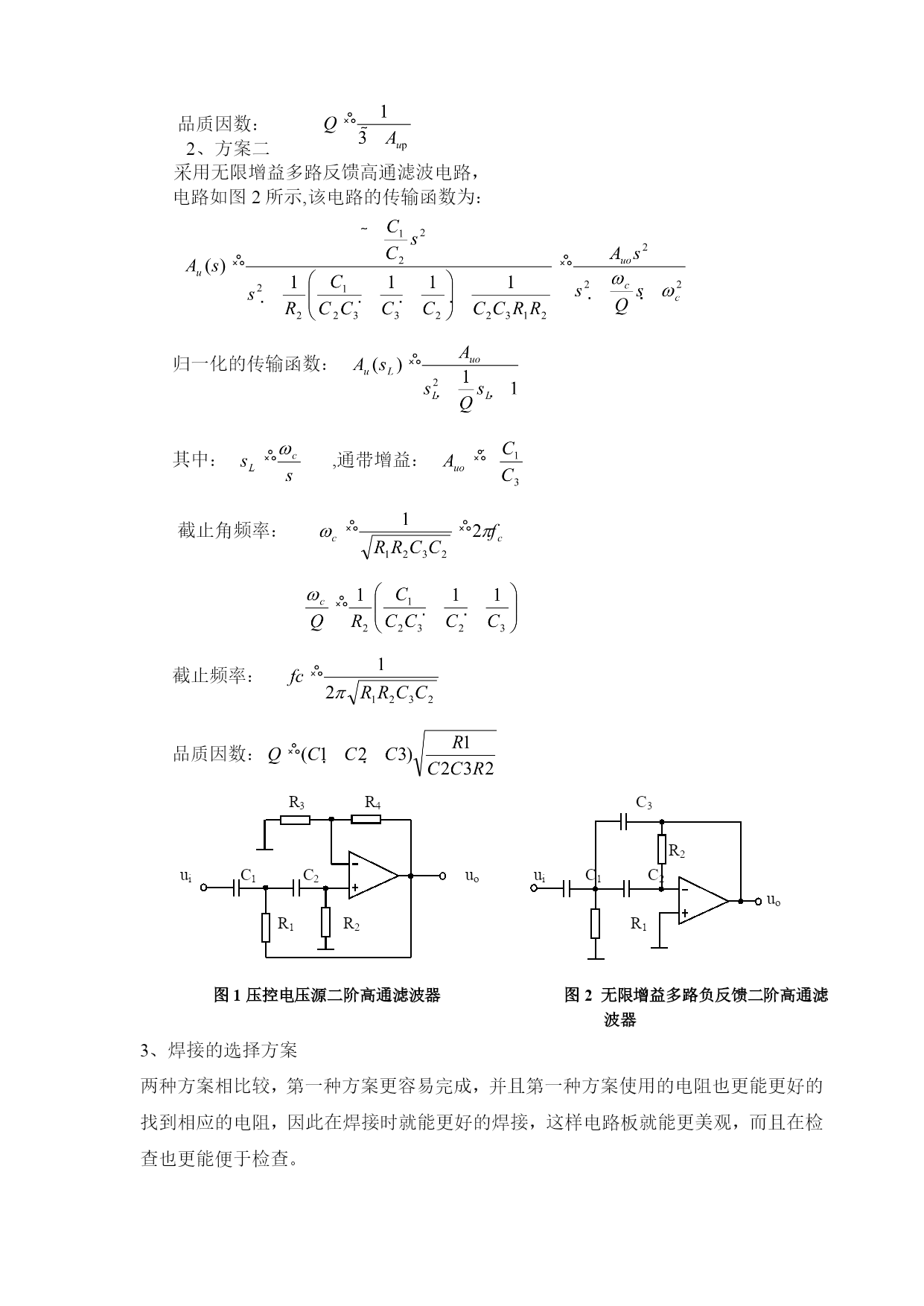

2、方案二
采用无限增益多路反馈高通滤波电路，
电路如图2所示,该电路的传输函数为：

归一化的传输函数：
其中：,通带增益：
截止角频率：

截止频率：
品质因数：
R3R4C3

R2
uiC1C2uouiC1C2
uo
R1R2R1

图1压控电压源二阶高通滤波器图2无限增益多路负反馈二阶高通滤波器
焊接的选择方案
两种方案相比较，第一种方案更容易完成，并且第一种方案使用的电阻也更能更好的找到相应的电阻，因此在焊接时就能更好的焊接，这样电路板就能更美观，而且在检查也更能便于检查。

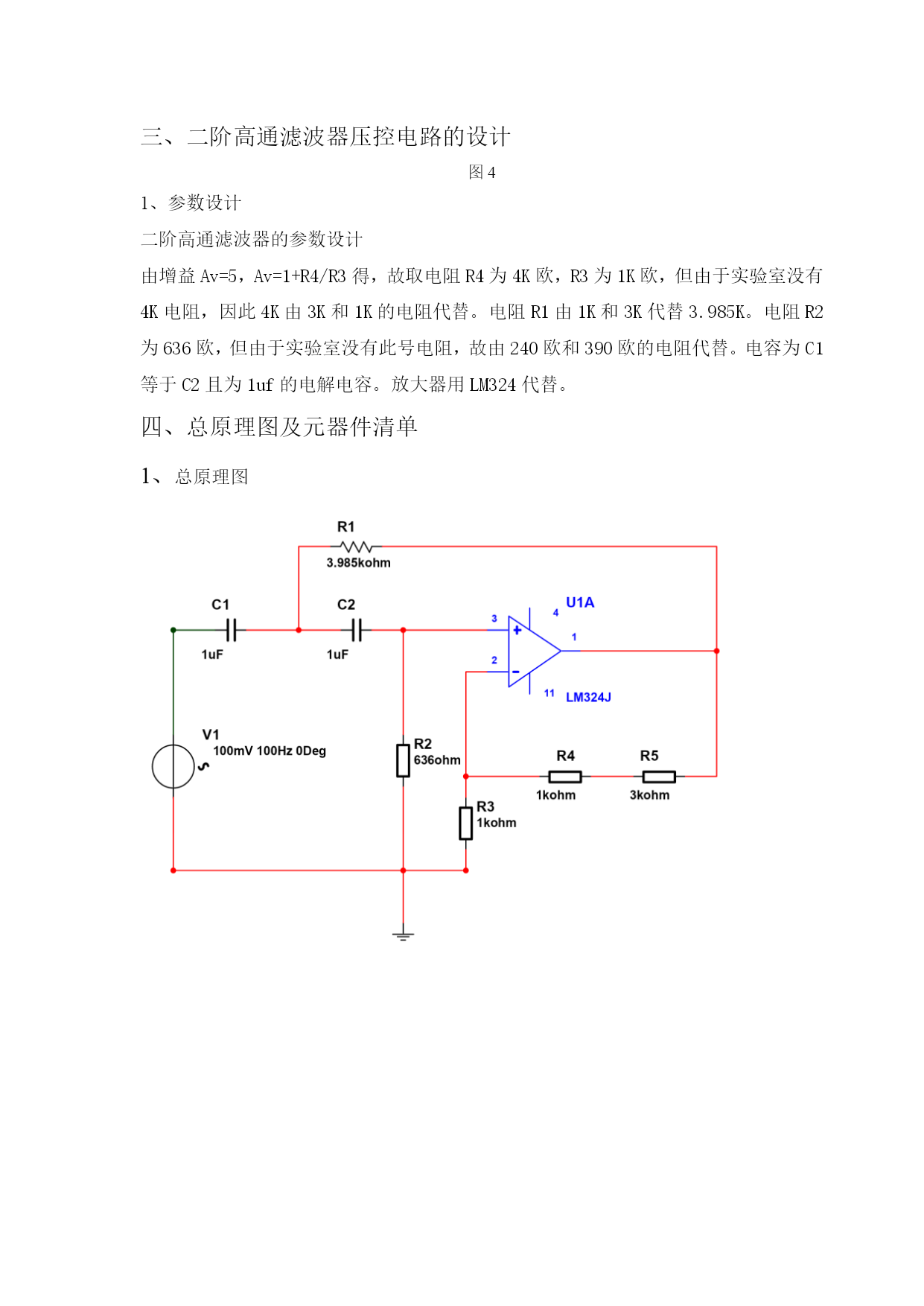

三、二阶高通滤波器压控电路的设计
图4
1、参数设计
二阶高通滤波器的参数设
