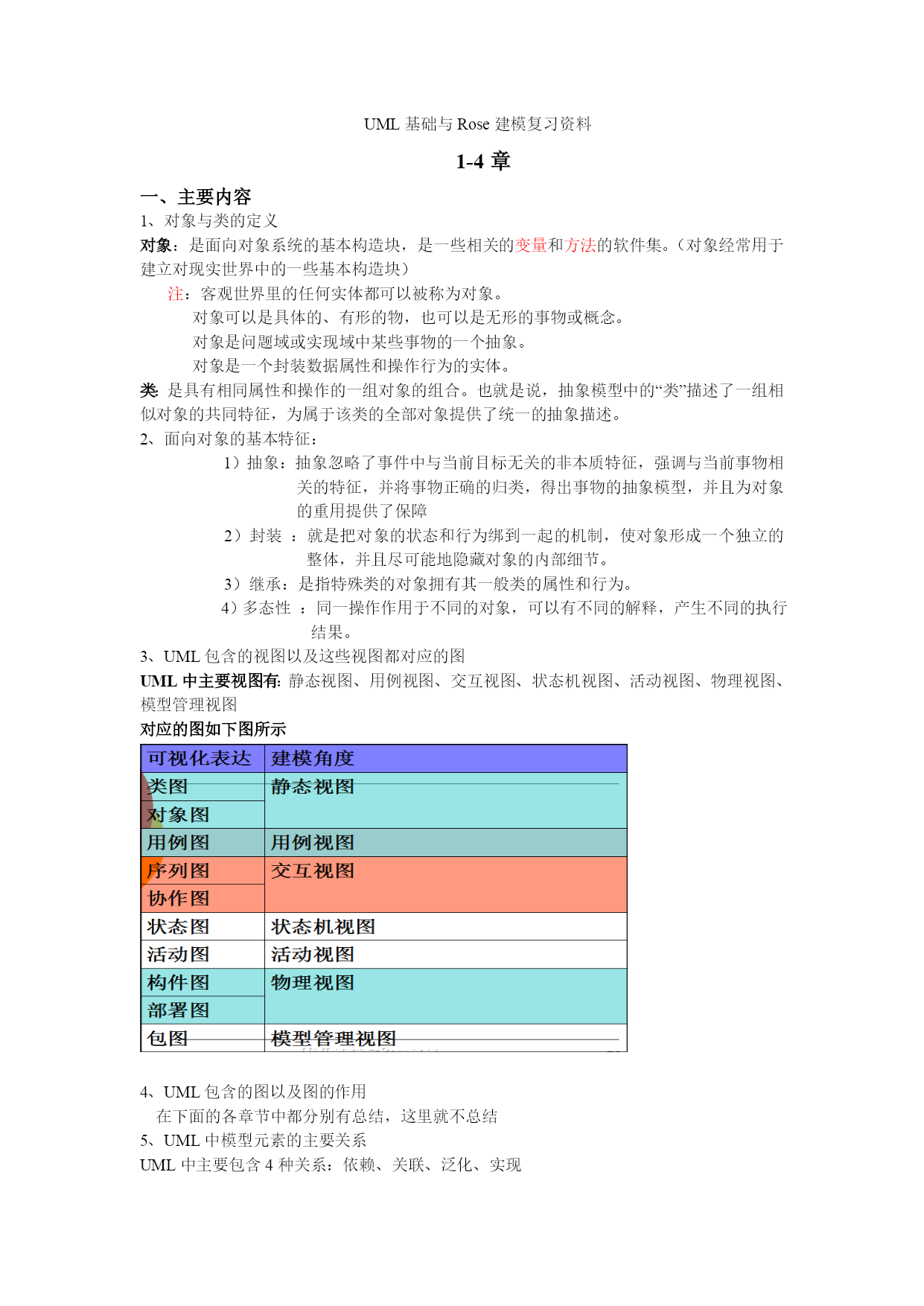

UML基础与Rose建模复习资料
1-4章
一、主要内容
1、对象与类的定义
对象：是面向对象系统的基本构造块，是一些相关的变量和方法的软件集。（对象经常用于建立对现实世界中的一些基本构造块）
注：客观世界里的任何实体都可以被称为对象。
对象可以是具体的、有形的物，也可以是无形的事物或概念。
对象是问题域或实现域中某些事物的一个抽象。
对象是一个封装数据属性和操作行为的实体。
类：是具有相同属性和操作的一组对象的组合。也就是说，抽象模型中的“类”描述了一组相似对象的共同特征，为属于该类的全部对象提供了统一的抽象描述。
2、面向对象的基本特征：
1）抽象：抽象忽略了事件中与当前目标无关的非本质特征，强调与当前事物相关的特征，并将事物正确的归类，得出事物的抽象模型，并且为对象的重用提供了保障
2）封装：就是把对象的状态和行为绑到一起的机制，使对象形成一个独立的整体，并且尽可能地隐藏对象的内部细节。
3）继承：是指特殊类的对象拥有其一般类的属性和行为。
4）多态性：同一操作作用于不同的对象，可以有不同的解释，产生不同的执行结果。
3、UML包含的视图以及这些视图都对应的图
UML中主要视图有：静态视图、用例视图、交互视图、状态机视图、活动视图、物理视图、模型管理视图
对应的图如下图所示

4、UML包含的图以及图的作用
在下面的各章节中都分别有总结，这里就不总结
5、UML中模型元素的主要关系
UML中主要包含4种关系：依赖、关联、泛化、实现

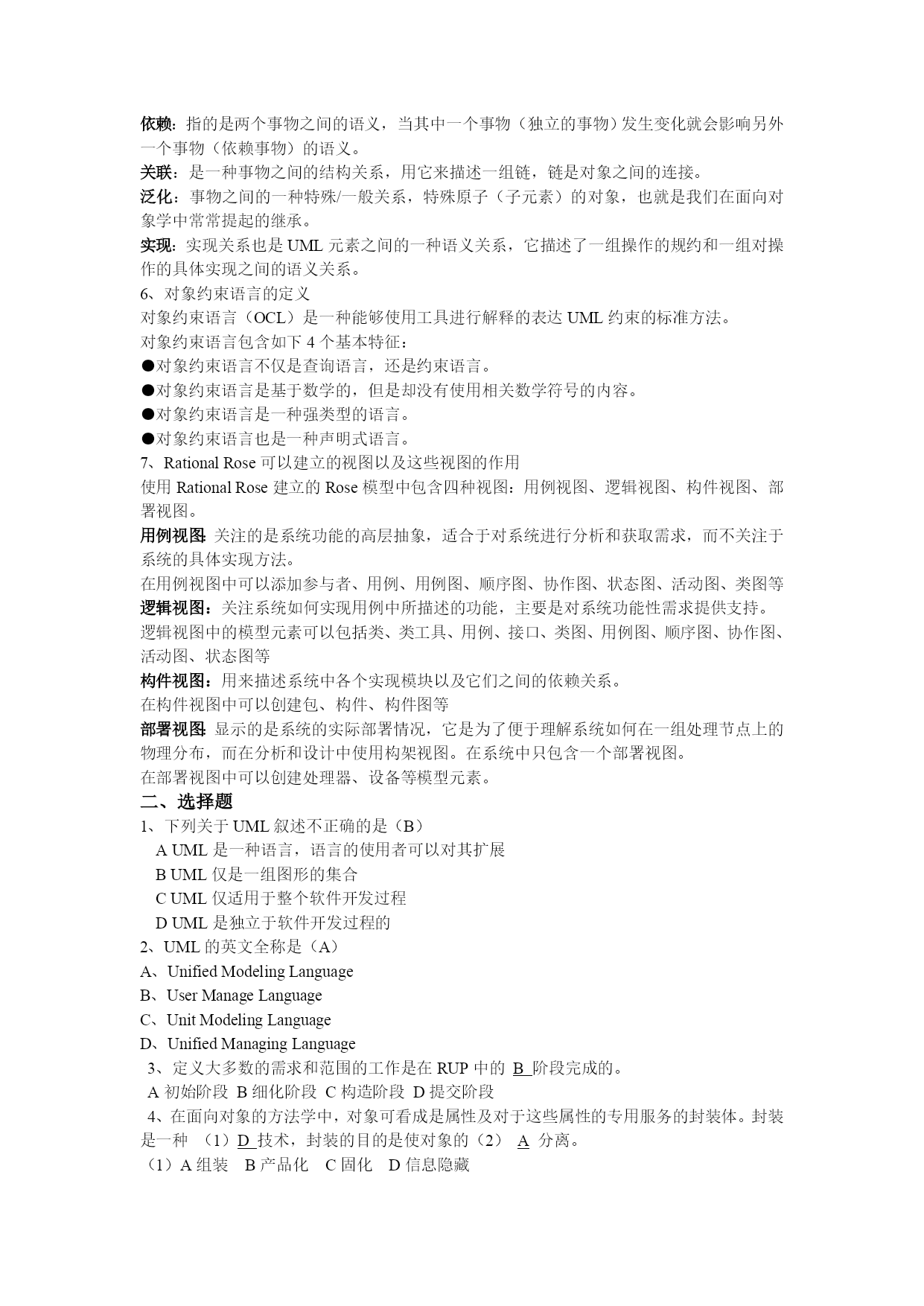

依赖：指的是两个事物之间的语义，当其中一个事物（独立的事物）发生变化就会影响另外一个事物（依赖事物）的语义。
关联：是一种事物之间的结构关系，用它来描述一组链，链是对象之间的连接。
泛化：事物之间的一种特殊/一般关系，特殊原子（子元素）的对象，也就是我们在面向对象学中常常提起的继承。
实现：实现关系也是UML元素之间的一种语义关系，它描述了一组操作的规约和一组对操作的具体实现之间的语义关系。
6、对象约束语言的定义
对象约束语言（OCL）是一种能够使用工具进行解释的表达UML约束的标准方法。
对象约束语言包含如下4个基本特征：
●对象约束语言不仅是查询语言，还是约束语言。
●对象约束语言是基于数学的，但是却没有使用相关数学符号的内容。
●对象约束语言是一种强类型的语言。
●对象约束语言也是一种声明式语言。
7、RationalRose可以建立的视图以及这些视图的作用
使用RationalRose建立的Rose模型中包含四种视图：用例视图、逻辑视图、构件视图、部署视图。
用例视图：关注的是系统功能的高层抽象，适合于对系统进行分析和获取需求，而不关注于系统的具体实现方法。
在用例视图中可以添加参与者、用例、用例图、顺序图、协作图、状态图、活动图、类图等
逻辑视图：关注系统如何实现用例中所描述的功能，主要是对系统功能性需求提供支持。
逻辑视图中的模型元素可以包括类、类工具、用例、接口、类图、用例图、顺序图、协作图、活动图、状态图等
构件视图：用来描述系统中各个实现模块以及它们之间的依赖关系。
在构件视图中可以创建包、构件、构件图等
部署视图：显示的是系统的实际部署情况，它是为了便于理解系统如何在一组处理节点上的物理分布，而在分析和设计中使用构架视图。在系统中只包含一个部署视图。
在部署视图中可以创建处理器、设备等模型元素。
二、选择题
1、下列关于UML叙述不正确的是（B）
AUML是一种语言，语言的使用者可以对其扩展
BUML仅是一组图形的集合
CUML仅适用于整个软件开发过程
DUML是独立于软件开发过程的
2、UML的英文全称是（A）
A、UnifiedModelingLanguage
B、UserManageLanguage
C、UnitModelingLanguage
D、UnifiedManagingLanguage
3、定义大多数的需求和范围的工作是在RUP中的B阶段完成的。
A初始阶段B细化阶段C构造阶段D提交阶段
4、在面向对象的方法学中，对象可看成是属性及对于这些属性的专用服务的封装体。封装是一种（1）D技术，封装的目的是使对象的（2）A分离。
（1）A组装B产品化C固化D信息隐藏
（2）A定义和实现B设计和测试C设计和实现D分析和定义
5、类是一组具有相同属性的和相同服务的对象的抽象描述，类中的每个对象都是这个类的一个（1）C。类之间共享属性与服务的机制称为（2）D。一个对象通过发送（3）B来请求另一个对象为其服务。
（1）A例证B用例C实例D例外
（2）A多态性B动态绑定C静态绑定D继承
（3）A调用语句B消息C命令D口令
6、下列描述中，哪个不是建模的基本原则（D）
A.要仔细的选择模型B.每一种模型可以在不同的精度级别上表示所要开发的系统
C.模型要与现实相联系D.对一
