《计算机辅助设计》复习题目
一、单项选择题
1.AutoCAD用户图形文件默认的文件名后缀是（D）。 A.DWT B.DXF C.TXT D.DWG
2.AutoCAD与其他软件交换数据的文件名后缀是（B）。 A.DWT B.DXF C.TXT D.DWG
3.AutoCAD绘图时用户可以定义（A）个层。 A.256个 B.8个 C.64个 D.1024个
4.不属于AutoCAD中定义的层的属性是（A）。 A.角度 B.名称 C.颜色 D.打印开关
5.AutoCAD的绘图界限（Limits）在绘图时（C）。 A.不能改变 B.初始确定后不能改变
C.可以随时改变 D.不设定界限
6.AutoCAD设置绘图界限（Limits）的作用是（B）。 A.删除界限外的图形 B.只能在界限内绘图
C.使界限外的图形不能打印 D.使光标不能移动到界限外
7.AutoCAD输入点坐标时，使用相对极坐标的格式为（D）。 A.@35,40 B.35,40 C.100<30 D.@100<30
8.AutoCAD输入点坐标时，使用极坐标的格式为（C）。 A.@35,40 B.35,40 C.100<30 D.<100@30
9.AutoCAD在标注尺寸时，尺寸端点的形式（C）。 A.必须是箭头 B.必须是45度短线
C.可以在列表中选择 D.不能选择
10.AutoCAD在标注尺寸时，尺寸端点的形式（C）。 A.两端必须一样 B.必须是45度短线
C.可以在列表中选择 D.所有尺寸形式必须统一
11.AutoCAD绘图时用户可用的线型（D）。 A.只有实线 B.有实线中心线和虚线 C.有各种线型无需调入 D.有各种线型需调入
12.AutoCAD绘图时用户可用的颜色（C）。 A.不能使用任意颜色 B.必须与定义的层颜色一致 C.可以调入多种系统颜色 D.只能使用7种颜色
13.AutoCAD的绘图编辑时，属性匹配（Match）（D）。 A.不能改变属性 B.只能改变图层 C.所有属性都改变 D.除几何属性外都改变
14.AutoCAD中，当系统提示输入点坐标时（B）。 A.只能输入绝对坐标 B.输入坐标或鼠标指定
C.只能输入相对坐标 D.只能用鼠标指定
15.AutoCAD在标注尺寸时，尺寸端点的大小（A）。A.在对话框中修改 B.自动改变
C.随尺寸大小自动调整 D.不能改变
16.AutoCAD在标注尺寸时，尺寸端点的大小（D）。A.只能在标注样式中修改 B.只能在特性管理对话框中修改
C.不能改变 D.利用标注样式和特性管理对话框都可修改

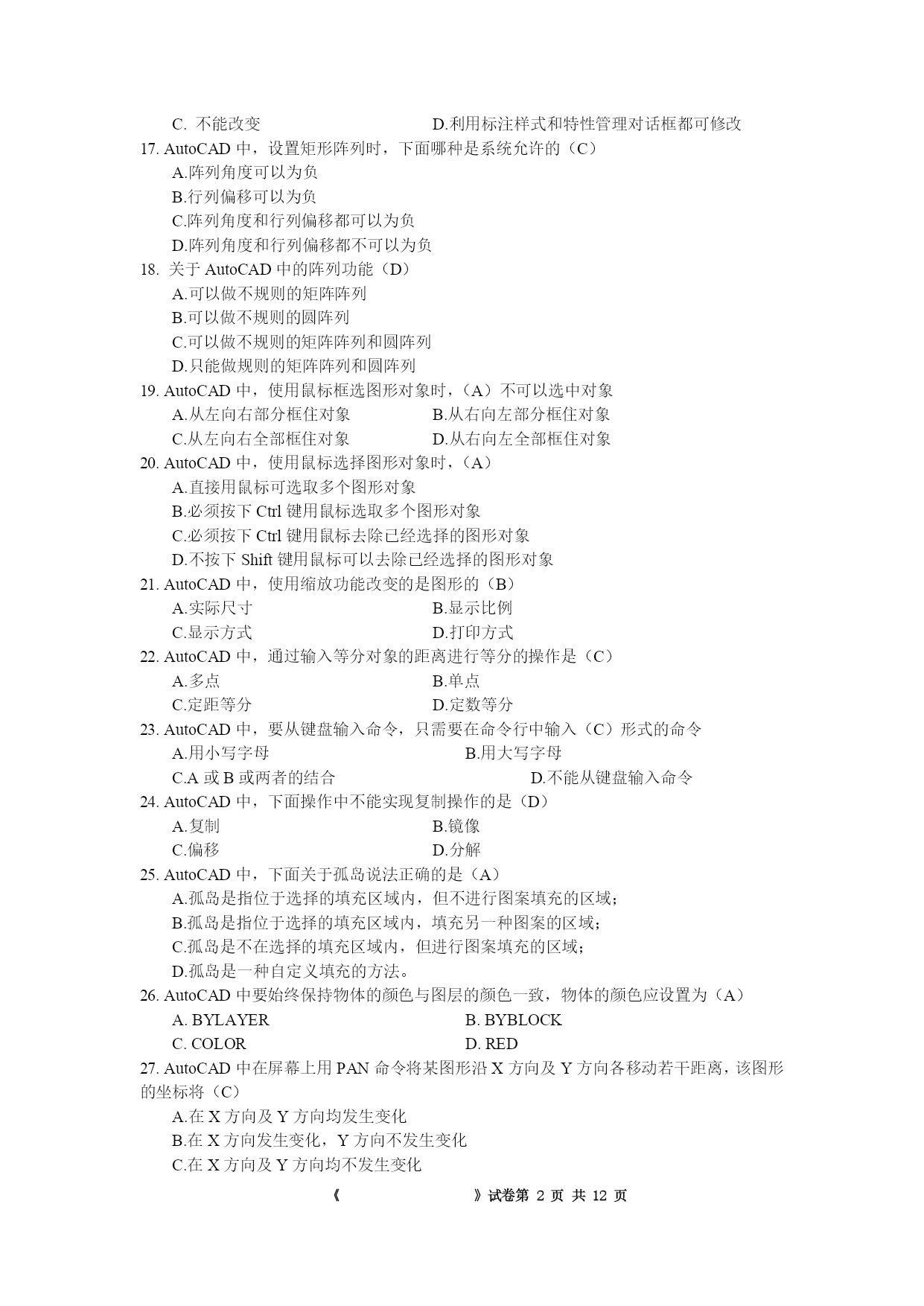

17.AutoCAD中，设置矩形阵列时，下面哪种是系统允许的（C）
A.阵列角度可以为负
B.行列偏移可以为负
C.阵列角度和行列偏移都可以为负
D.阵列角度和行列偏移都不可以为负
18.关于AutoCAD中的阵列功能（D）
A.可以做不规则的矩阵阵列
B.可以做不规则的圆阵列
C.可以做不规则的矩阵阵列和圆阵列
D.只能做规则的矩阵阵列和圆阵列
19.AutoCAD中，使用鼠标框选图形对象时，（A）不可以选中对象
A.从左向右部分框住对象 B.从右向左部分框住对象
C.从左向右全部框住对象 D.从右向左全部框住对象
20.AutoCAD中，使用鼠标选择图形对象时，（A）
A.直接用鼠标可选取多个图形对象
B.必须按下Ctrl键用鼠标选取多个图形对象
C.必须按下Ctrl键用鼠标去除已经选择的图形对象
D.不按下Shift键用鼠标可以去除已经选择的图形对象
21.AutoCAD中，使用缩放功能改变的是图形的（B）
A.实际尺寸 B.显示比例
C.显示方式 D.打印方式
22.AutoCAD中，通过输入等分对象的距离进行等分的操作是（C）
A.多点 B.单点
C.定距等分 D.定数等分
23.AutoCAD中，要从键盘输入命令，只需要在命令行中输入（C）形式的命令
A.用小写字母 B.用大写字母
C.A或B或两者的结合 D.不能从键盘输入命令
24.AutoCAD中，下面操作中不能实现复制操作的是（D）
A.复制 B.镜像
C.偏移 D.分解
25.AutoCAD中，下面关于孤岛说法正确的是（A）
A.孤岛是指位于选择的填充区域内，但不进行图案填充的区域；
B.孤岛是指位于选择的填充区域内，填充另一种图案的区域；
C.孤岛是不在选择的填充区域内，但进行图
