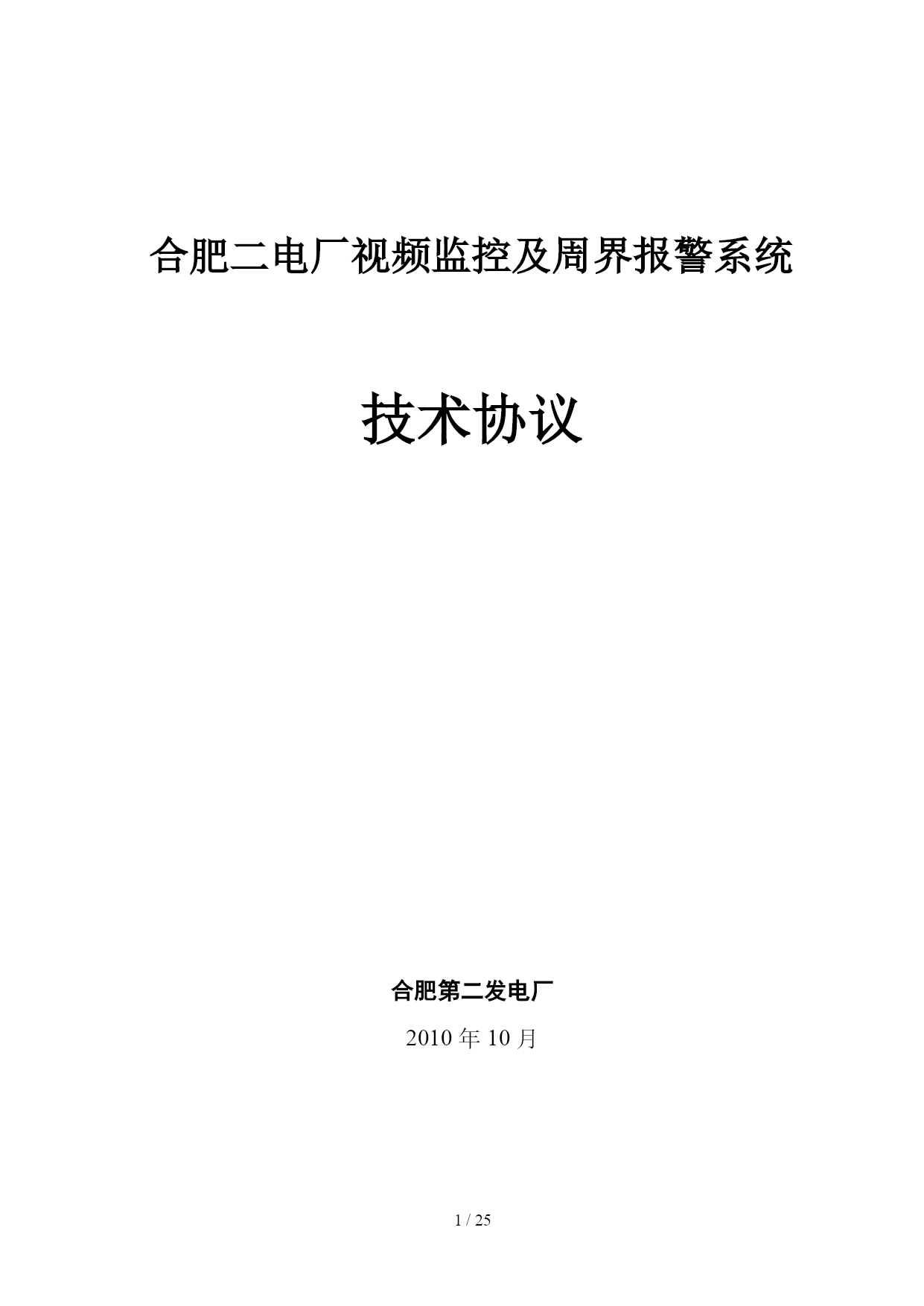

合肥二电厂视频监控及周界报警系统

技术协议

合肥第二发电厂
2010年10月

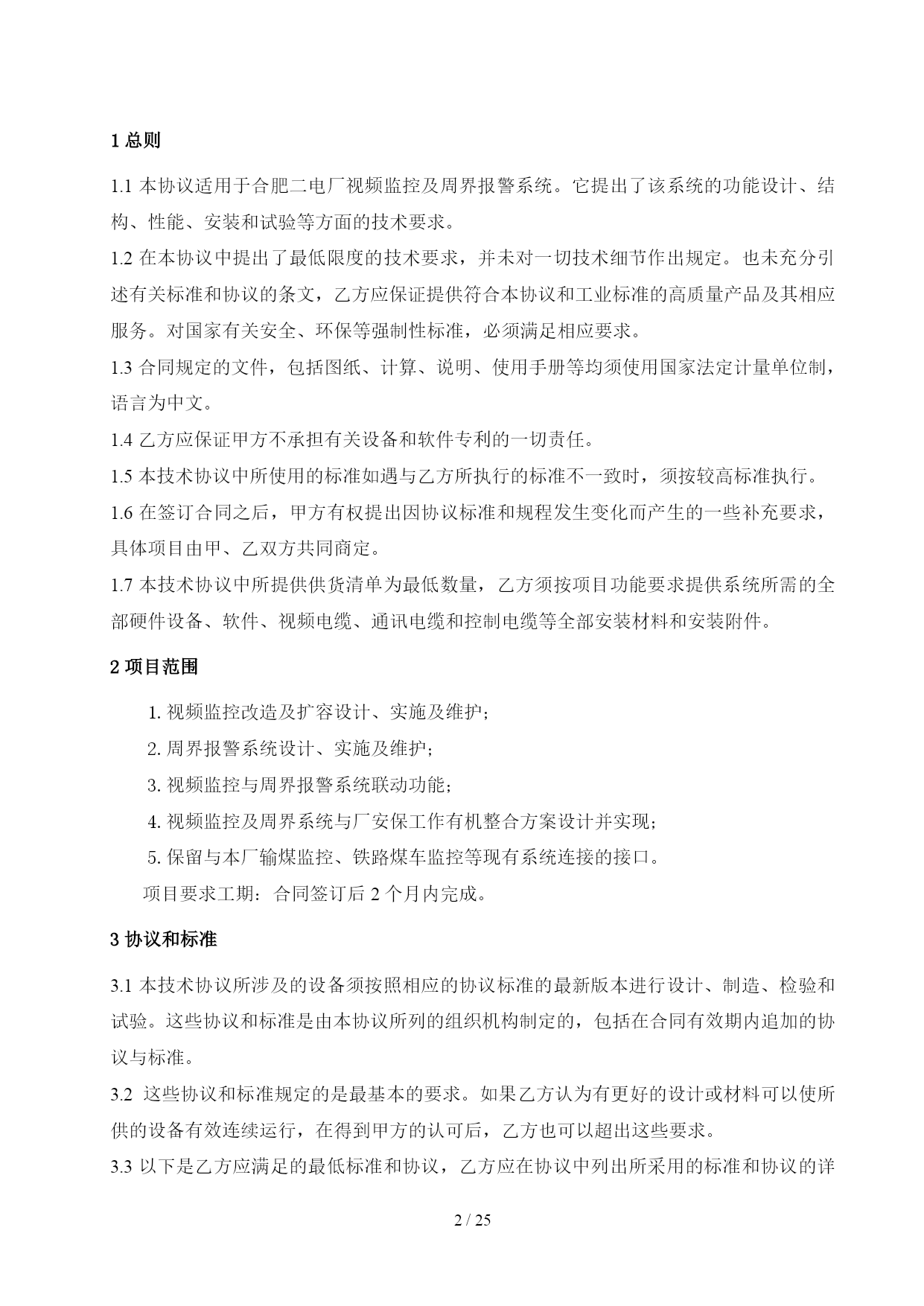

1总则
1.1本协议适用于合肥二电厂视频监控及周界报警系统。它提出了该系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2在本协议中提出了最低限度的技术要求，并未对一切技术细节作出规定。也未充分引述有关标准和协议的条文，乙方应保证提供符合本协议和工业标准的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足相应要求。
1.3合同规定的文件，包括图纸、计算、说明、使用手册等均须使用国家法定计量单位制，语言为中文。
1.4乙方应保证甲方不承担有关设备和软件专利的一切责任。
1.5本技术协议中所使用的标准如遇与乙方所执行的标准不一致时，须按较高标准执行。
1.6在签订合同之后，甲方有权提出因协议标准和规程发生变化而产生的一些补充要求，具体项目由甲、乙双方共同商定。
1.7本技术协议中所提供供货清单为最低数量，乙方须按项目功能要求提供系统所需的全部硬件设备、软件、视频电缆、通讯电缆和控制电缆等全部安装材料和安装附件。
2项目范围
1.视频监控改造及扩容设计、实施及维护；
2.周界报警系统设计、实施及维护；
3.视频监控与周界报警系统联动功能；
4.视频监控及周界系统与厂安保工作有机整合方案设计并实现；
5.保留与本厂输煤监控、铁路煤车监控等现有系统连接的接口。
项目要求工期：合同签订后2个月内完成。
3协议和标准
3.1本技术协议所涉及的设备须按照相应的协议标准的最新版本进行设计、制造、检验和试验。这些协议和标准是由本协议所列的组织机构制定的，包括在合同有效期内追加的协议与标准。
3.2这些协议和标准规定的是最基本的要求。如果乙方认为有更好的设计或材料可以使所供的设备有效连续运行，在得到甲方的认可后，乙方也可以超出这些要求。

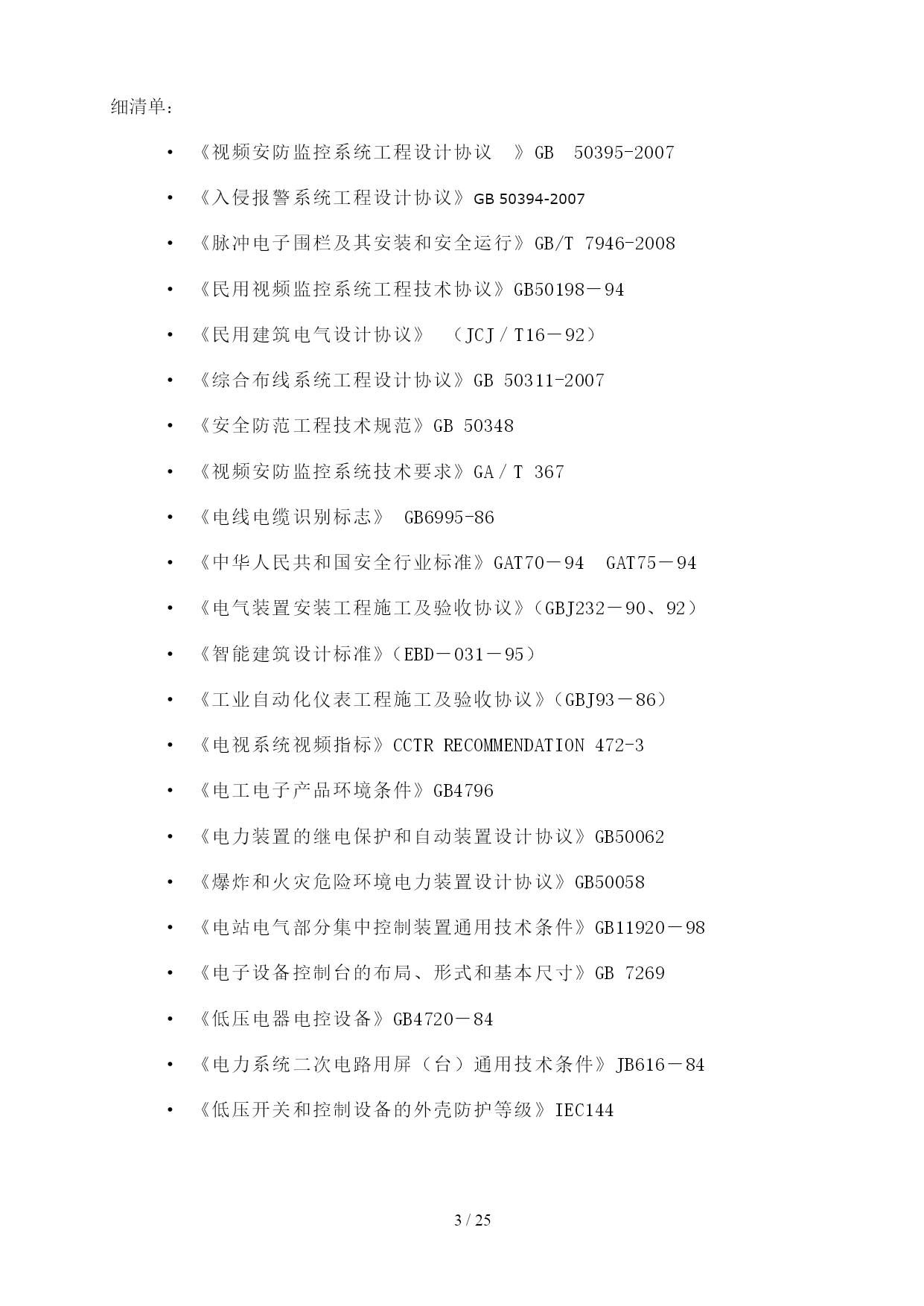

3.3以下是乙方应满足的最低标准和协议，乙方应在协议中列出所采用的标准和协议的详细清单：
《视频安防监控系统工程设计协议》GB50395-2007
《入侵报警系统工程设计协议》GB50394-2007
《脉冲电子围栏及其安装和安全运行》GB/T7946-2008
《民用视频监控系统工程技术协议》GB50198－94
《民用建筑电气设计协议》（JCJ／T16－92）
《综合布线系统工程设计协议》GB50311-2007
《安全防范工程技术规范》GB50348
《视频安防监控系统技术要求》GA／T367
《电线电缆识别标志》GB6995-86
《中华人民共和国安全行业标准》GAT70－94GAT75－94
《电气装置安装工程施工及验收协议》（GBJ232－90、92）
《智能建筑设计标准》（EBD－031－95）
《工业自动化仪表工程施工及验收协议》（GBJ93－86）
《电视系统视频指标》CCTRRECOMMENDATION472-3
《电工电子产品环境条件》GB4796
《电力装置的继电保护和自动装置设计协议》GB50062
《爆炸和火灾危险环境电力装置设计协议》GB50058
《电站电气部分集中控制装置通用技术条件》GB11920－98
《电子设备控制台的布局、形式和基本尺寸》GB7269
《低压电器电控设备》GB4720－84
《电力系统二次电路用屏（台）通用技术条件》JB616－84
《低压开关和控制设备的外壳防护等级》IEC144

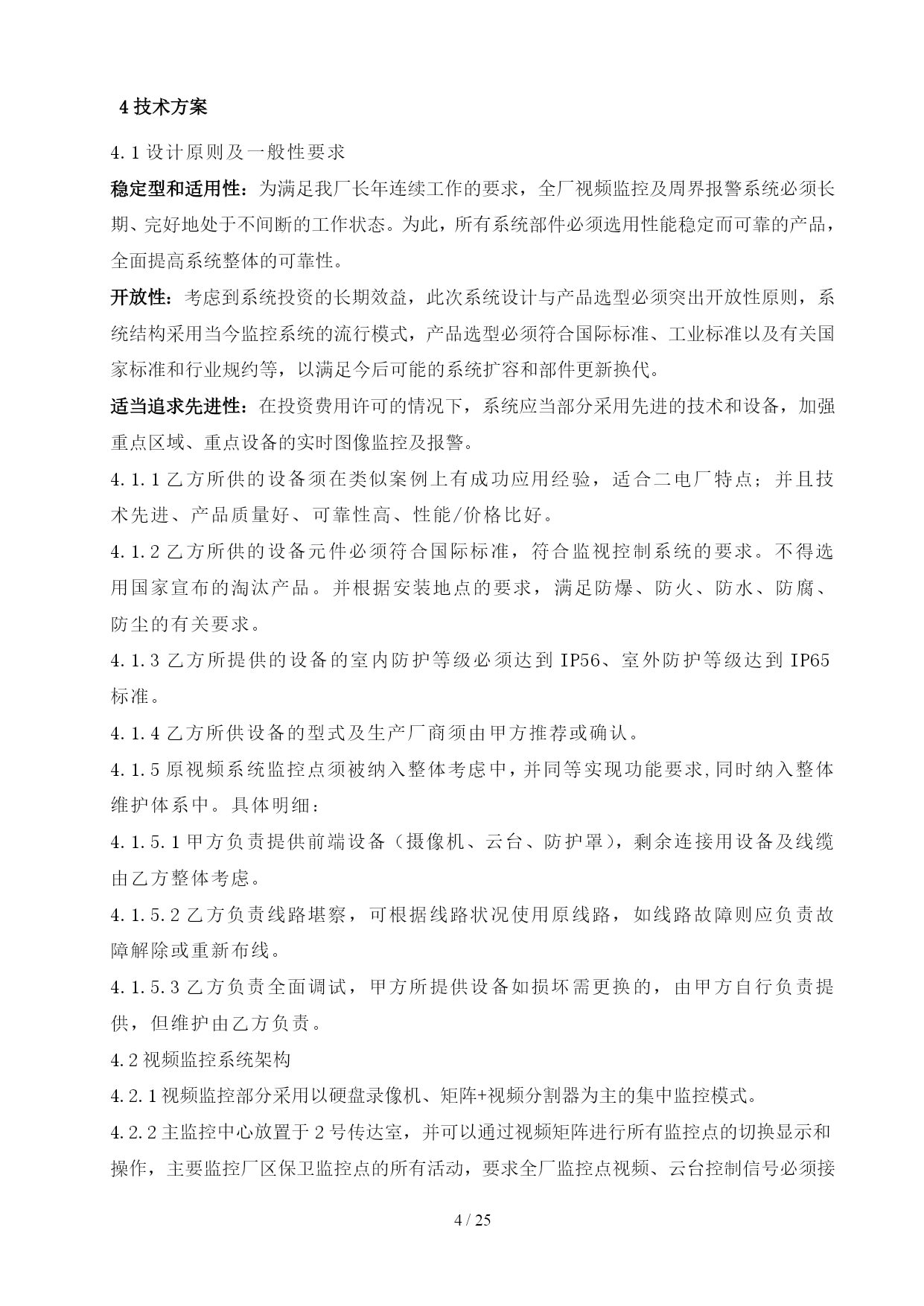

4技术方案
4.1设计原则及一般性要求
稳定型和适用性：为满足我厂长年连续工作的要求，全厂视频监控及周界报警系统必须长期、完好地处于不间断的工作状态。为此，所有系统部件必须选用性能稳定而可靠的产品，全面提高系统整体的可靠性。
开放性：考虑到系统投资的长期效益，此次系统设计与产品选型必须突出开放性原则，系统结构采用当今监控系统的流行模式，产品选型必须符合国际标准、工业标准以及有关国家标准和行业规约等，以满足今后可能的系统扩容和部件更新换代。
适当追求先进性：在投资费用许可的情况下，系统应当部分采用先进的技术和设备，加强重点区域、重点设备的实时图像监控及报警。
4.1.1乙方所供的设备须在类似案例上有成功应用经验，适合二电厂特点；并且技术先进、产品质量好、可靠性高、性能/价格比好。
4.1.2乙方所供的设备元件必须符合国际标准，符合监视控制系统的要求。不得选用国家宣布的淘汰产品。并根据安装地点的要求，满足防爆、防火、防水、防腐、防尘的有关要求。
4.1.3乙方所提供的设备的室内防护等级必须达到IP56、室外防护等级达到IP65标准。
4.1.4乙方所供设备的型式及生产厂商须由甲方推荐或确认。
4.1.5原视频系统监控点须被纳入整体考虑中，并同等实现功能要求,同时纳入整体维护体系中。具体明细：
4.1.5.1甲
