电力监控系统施工方案、方法与技术措施

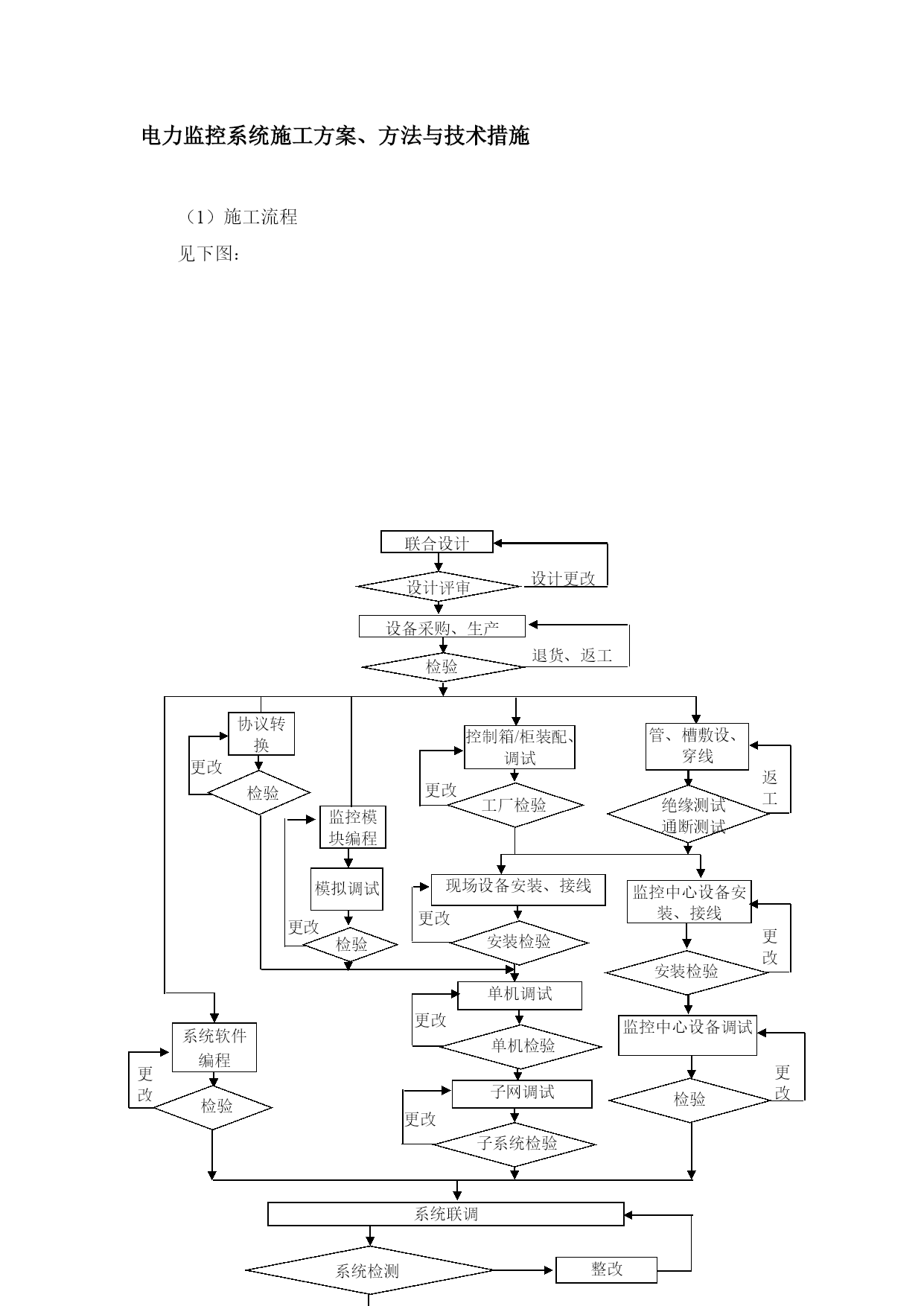

（1）施工流程
见下图：

更
改
联合设计
系统软件
编程
设计评审
控制箱/柜装配、调试
管、槽敷设、穿线
检验
工厂检验
现场设备安装、接线
绝缘测试
通断测试
设计更改
更改
更改
返
工
单机调试
监控中心设备安装、接线
子网调试
监控中心设备调试
安装检验
安装检验
单机检验
更
改
检验
子系统检验
模拟调试
检验
监控模块编程
更改
协议转换
检验
更改
更改
更改
更改
设备采购、生产
检验
退货、返工
系统联调
试运行，可靠性测试
系统检测
整改
缺陷责任期服务
系统交付
培训
系统检测
整改

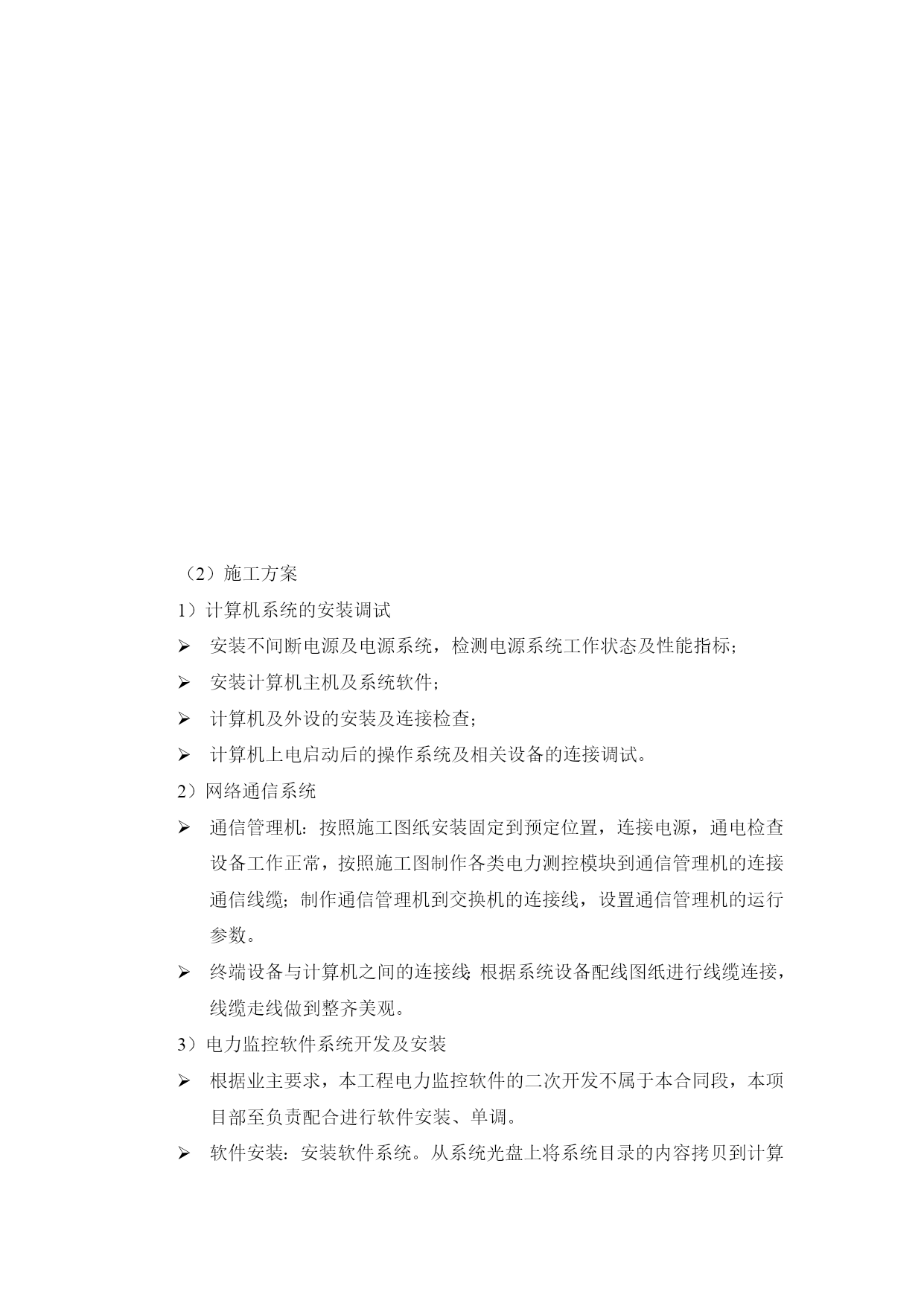

（2）施工方案
1）计算机系统的安装调试
安装不间断电源及电源系统，检测电源系统工作状态及性能指标；
安装计算机主机及系统软件；
计算机及外设的安装及连接检查；
计算机上电启动后的操作系统及相关设备的连接调试。
2）网络通信系统
通信管理机：按照施工图纸安装固定到预定位置，连接电源，通电检查设备工作正常，按照施工图制作各类电力测控模块到通信管理机的连接通信线缆；制作通信管理机到交换机的连接线，设置通信管理机的运行参数。
终端设备与计算机之间的连接线：根据系统设备配线图纸进行线缆连接，线缆走线做到整齐美观。
3）电力监控软件系统开发及安装
根据业主要求，本工程电力监控软件的二次开发不属于本合同段，本项目部至负责配合进行软件安装、单调。
软件安装：安装软件系统。从系统光盘上将系统目录的内容拷贝到计算机硬盘上指定的目录下；
•配置软件运行环境参数；
•在系统数据库中设置与现场相关的数据定义并检查；
•制作系统运行需要的图形画面和报表；
•运行系统，接入通信信号，并检查信号是否正常、内容是否正确；
•设置系统运行参数；

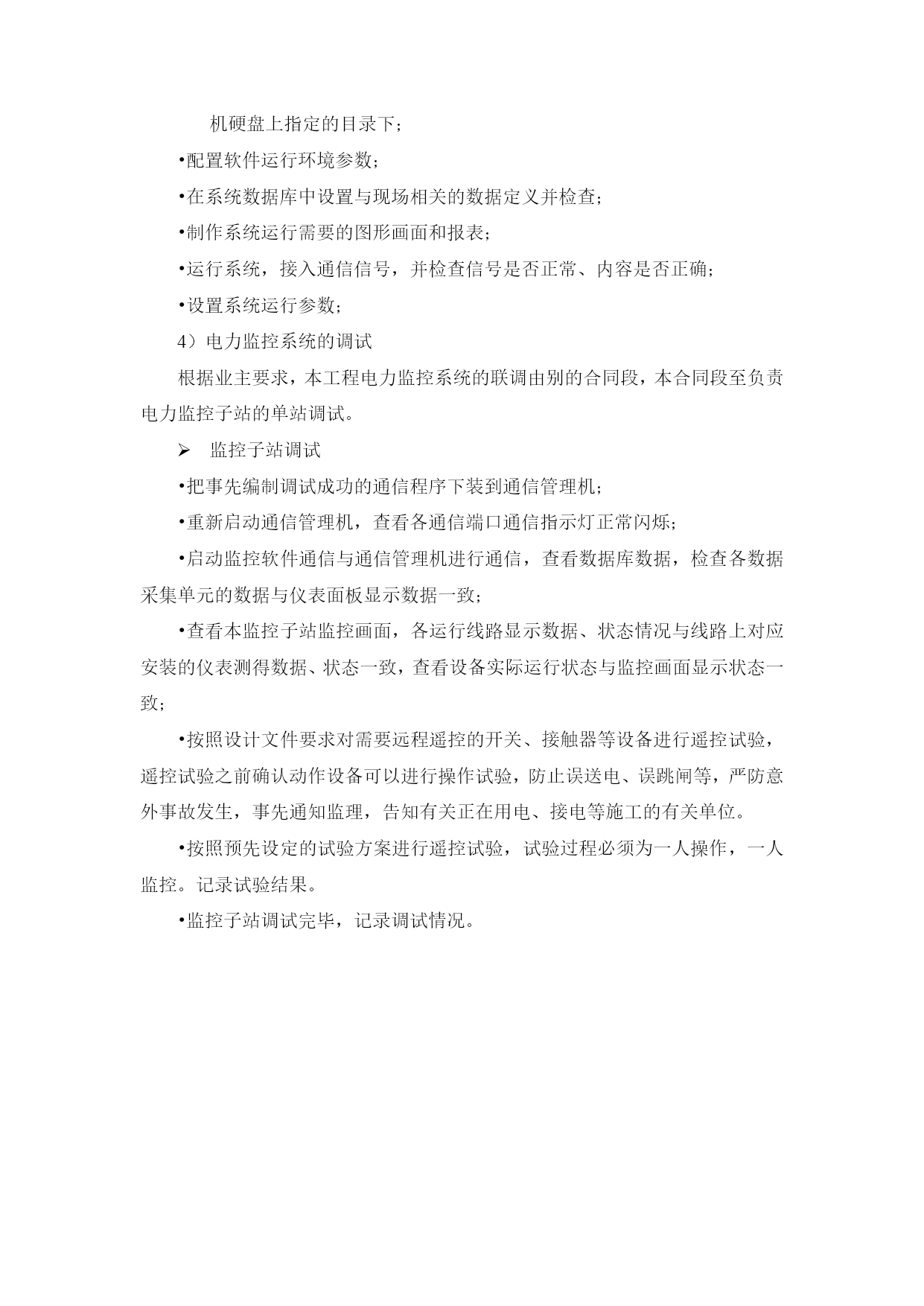

4）电力监控系统的调试
根据业主要求，本工程电力监控系统的联调由别的合同段，本合同段至负责电力监控子站的单站调试。
监控子站调试
•把事先编制调试成功的通信程序下装到通信管理机；
•重新启动通信管理机，查看各通信端口通信指示灯正常闪烁；
•启动监控软件通信与通信管理机进行通信，查看数据库数据，检查各数据采集单元的数据与仪表面板显示数据一致；
•查看本监控子站监控画面，各运行线路显示数据、状态情况与线路上对应安装的仪表测得数据、状态一致，查看设备实际运行状态与监控画面显示状态一致；
•按照设计文件要求对需要远程遥控的开关、接触器等设备进行遥控试验，遥控试验之前确认动作设备可以进行操作试验，防止误送电、误跳闸等，严防意外事故发生，事先通知监理，告知有关正在用电、接电等施工的有关单位。
•按照预先设定的试验方案进行遥控试验，试验过程必须为一人操作，一人监控。记录试验结果。
•监控子站调试完毕，记录调试情况。
