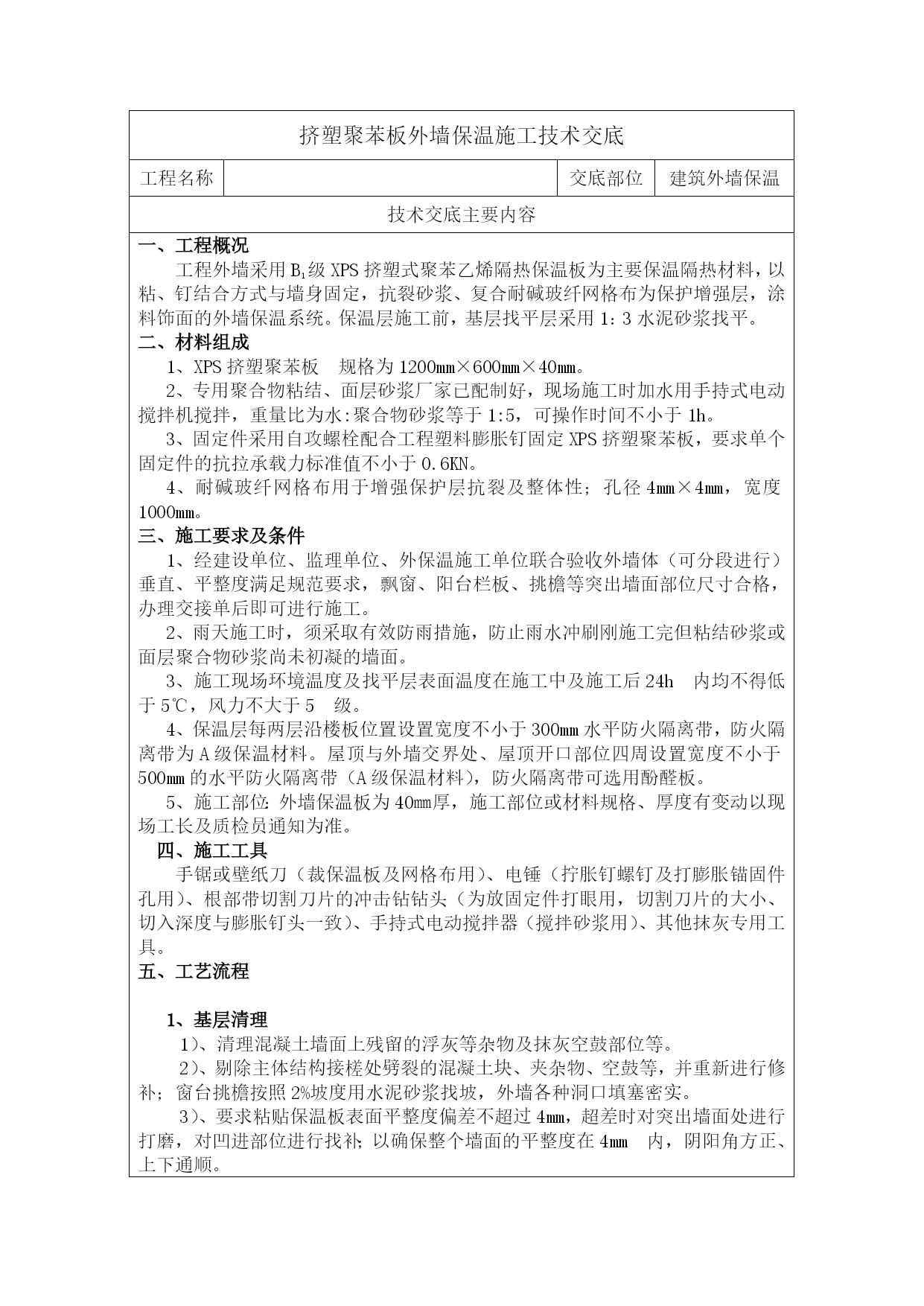

XPS挤塑聚苯板外墙保温施工技术交底.doc

挤塑聚苯板外墙保温施工技术交底工程名称交底部位建筑外墙保温技术交底主要内容一、工程概况
工程外墙采用B1级XPS挤塑式聚苯乙烯隔热保温板为主要保温隔热材料，以粘、钉结合方式与墙身固定，抗裂砂浆、复合耐碱玻纤网格布为保护增强层，涂料饰面的外墙保温系统。保温层施工前，基层找平层采用1：3水泥砂浆找平。
二、材料组成
1、XPS挤塑聚苯板规格为1200mm×600mm×40mm。
2、专用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水:聚合物砂浆等于1:5，可操作时间不小于1h。
3、固定件采用自攻螺栓配合工程塑料膨胀钉固定XPS挤塑聚苯板，要求单个固定件的抗拉承载力标准值不小于0.6KN。
4、耐碱玻纤网格布用于增强保护层抗裂及整体性；孔径4mm×4mm，宽度1000mm。
三、施工要求及条件
1、经建设单位、监理单位、外保温施工单位联合验收外墙体（可分段进行）垂直、平整度满足规范要求，飘窗、阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。
2、雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。
3、施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5℃，风力不大于5级。
4、保温层每两层沿楼板位置设置宽度不小于300mm水平防火隔离带，防火隔离带为A级保温材料。屋顶与外墙交界处、屋顶开口部位四周设置宽度不小于500mm的水平防火隔离带（A级保温材料），防火隔离带可选用酚醛板。
5、施工部位：外墙保温板为40㎜厚，施工部位或材料规格、厚度有变动以现场工长及质检员通知为准。
四、施工工具
手锯或壁纸刀（裁保温板及网格布用）、电锤（拧胀钉螺钉及打膨胀锚固件孔用）、根部带切割刀片的冲击钻钻头（为放固定件打眼用，切割刀片的大小、切入深度与膨胀钉头一致）、手持式电动搅拌器（搅拌砂浆用）、其他抹灰专用工具。
五、工艺流程

1、基层清理
1）、清理混凝土墙面上残留的浮灰等杂物及抹灰空鼓部位等。
2）、剔除主体结构接槎处劈裂的混凝土块、夹杂物、空鼓等，并重新进行修补；窗台挑檐按照2%坡度用水泥砂浆找坡，外墙各种洞口填塞密实。
3）、要求粘贴保温板表面平整度偏差不超过4mm，超差时对突出墙面处进行打磨，对凹进部位进行找补；以确保整个墙面的平整度在4mm内，阴阳角方正、上下通顺。

2、配制砂浆
1）、施工使用的砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。
2）、施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为水:砂浆=1:5，边加水边搅拌；搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中，并有一定黏度。
3）、砂浆调制完毕后，须静置5min，使用前再次进行搅拌，拌制好的砂浆应在1h内用完。

3、预粘板端翻包网格布
在挑檐、阳台、空调板、伸缩缝等位置预先粘贴板边翻包网格布，将不小于220mm宽的网格布中的100mm宽用专用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过2mm），后期粘贴保温板时再将剩余网格布翻包过来。

4、粘贴保温板
1）、施工前，根据各栋号整个外墙立面的设计尺寸编制，保温板的排板图，以达到节约材料、提高施工速度的目的。保温板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2板长，局部最小错缝不得小于300mm。
2）、在施工前应对外墙抹灰验收合格后的楼栋做一样板层，通过相关单位验收合格签字后方可大面积施工。保温板的粘贴应从细部节点（如飘窗、阳台、挑檐）及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙所有阴阳角部位（如飘窗、阳台、挑檐等）沿全高挂通线控制其垂直度，并要求事先用墨斗弹好底边水平线及100mm控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。
3）、粘贴保温板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm，板间高差不得大于1.5mm。当板间缝隙大于2mm时，须用保温板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1.5mm的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。
4）、按照事先排好的尺寸切割保温板，从拐角处垂直错缝连接，要求拐角处沿建筑物全高垂直、完整。
5）、用抹子在每块保温板周边涂80mm宽专用聚合物粘结砂浆，要求从边缘向中间逐渐加厚，最厚处达10mm；注意在保温板的下侧留设50mm宽的槽口，以利于贴板时将封闭在板与墙体间的空气溢出。然后再在保温板上抹8个厚10mm直径150mm的圆形聚合物粘结砂浆灰饼（如下图所示）。

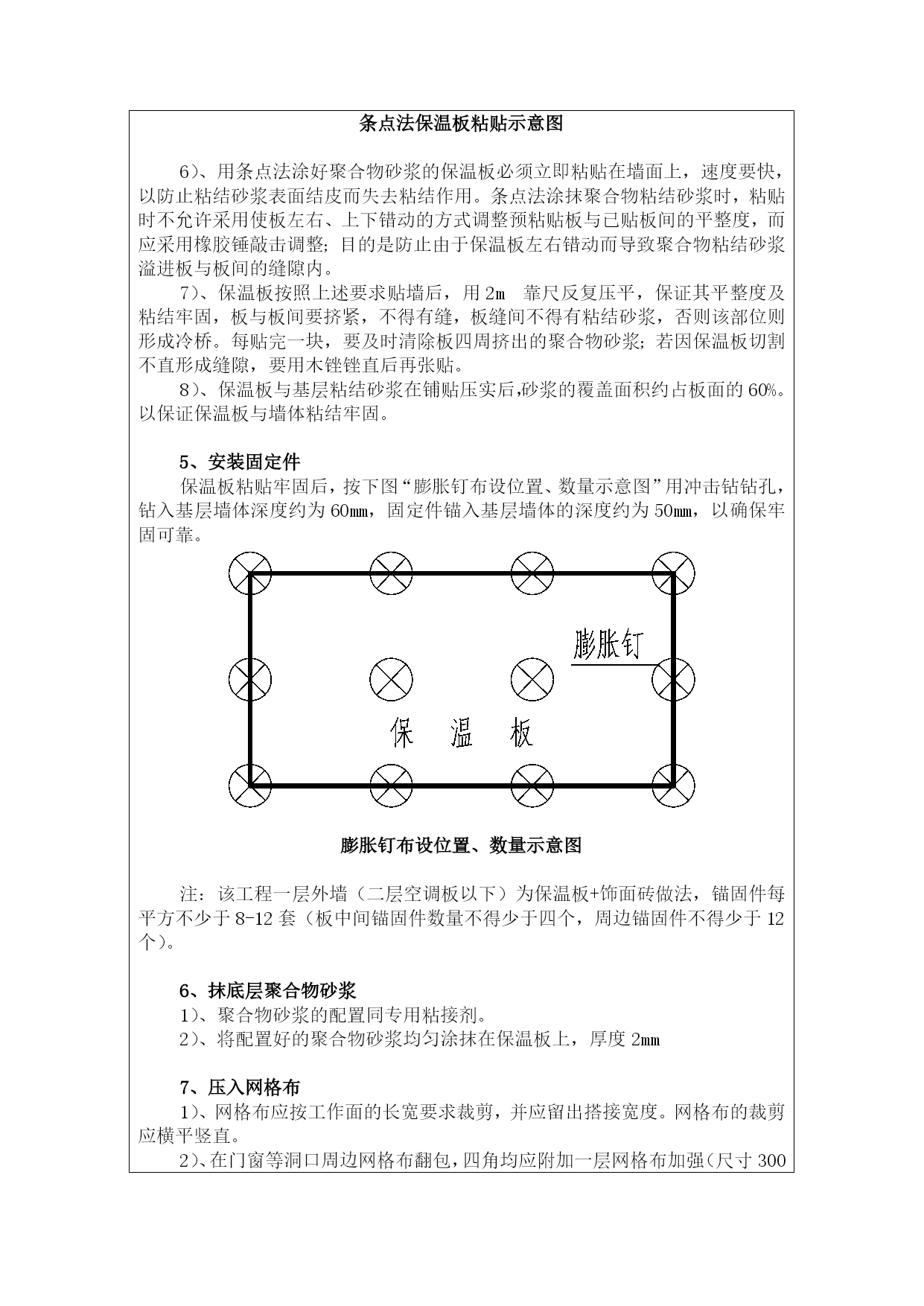

条点法保温板粘贴示意图

6）、用条点法涂好聚合物砂浆的保温板必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面结皮而失去粘结作用。条点法涂抹聚合物粘结砂浆时，粘贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度
