网络摄像机基础知识介绍
网络摄像机是一种结合传统摄像机与网络技术所产生的新一代摄像机，它可以将影像通过网络传至地球另一端，且远端的浏览者不需用任何专业软件，只要标准的网络浏览器即可监视其影像。网络摄像机内置一个嵌入式芯片，采用嵌入式实时操作系统。视频信号数字化后由高效压缩芯片压缩，通过网络传送到服务器。网络上用户可以直接用浏览器观看服务器上的摄像机图像，授权用户还可以控制摄像机云台镜头的动作或对系统配置进行操作。
网络摄像机的分类
防爆 低速
球机(按云台速度可分为) 匀速
半球 高速
按外观样式分 枪机
红外防水机 低速聚焦
网络摄像机 一体机(按聚焦速度可分为) 高速聚焦
有线网络摄像机 超高速聚焦
按网络类型分3G网络
无线网络摄像机
网络

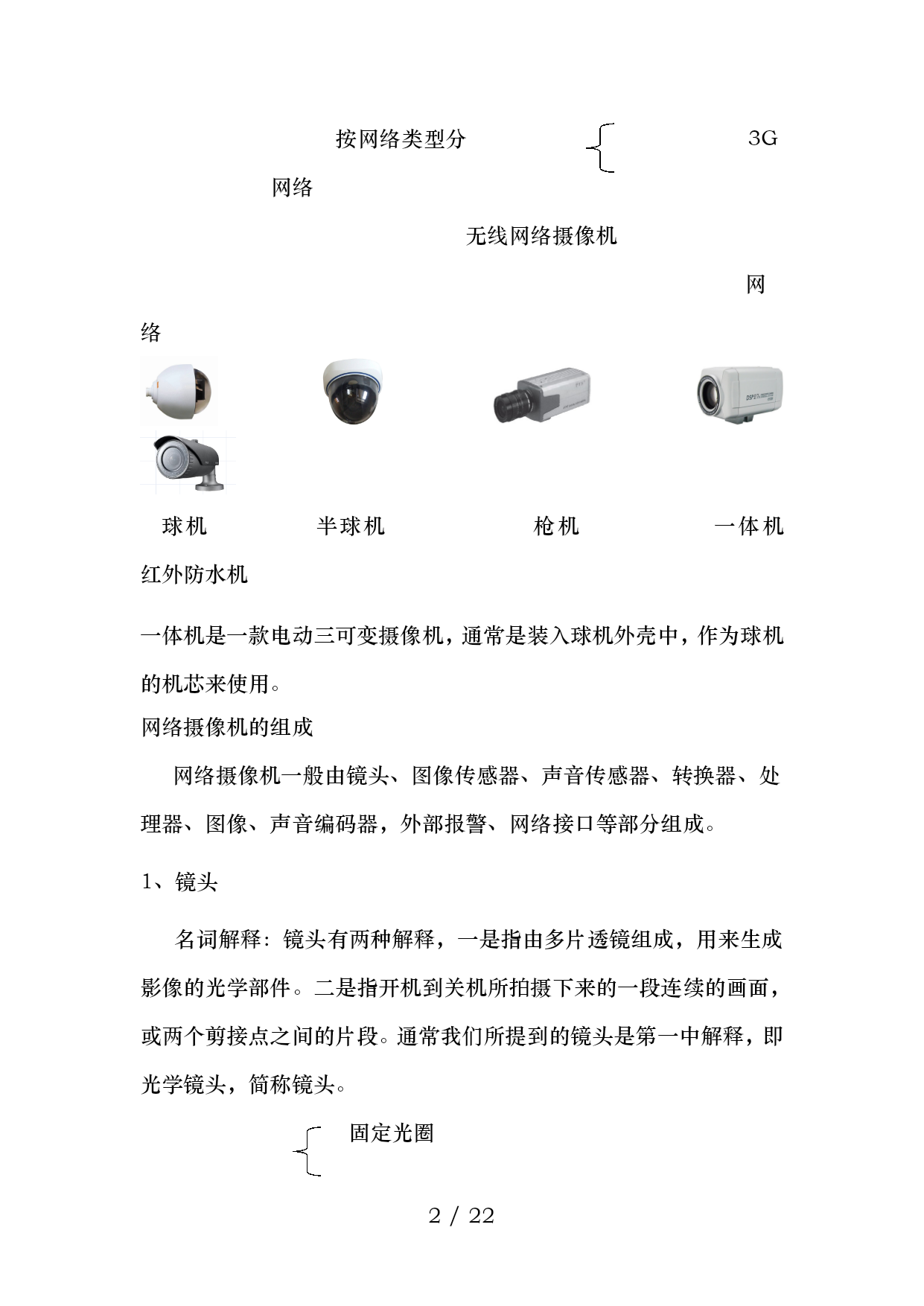

球机半球机枪机一体机红外防水机
一体机是一款电动三可变摄像机，通常是装入球机外壳中，作为球机的机芯来使用。
网络摄像机的组成
网络摄像机一般由镜头、图像传感器、声音传感器、转换器、处理器、图像、声音编码器，外部报警、网络接口等部分组成。
1、镜头
名词解释：镜头有两种解释，一是指由多片透镜组成，用来生成影像的光学部件。二是指开机到关机所拍摄下来的一段连续的画面，或两个剪接点之间的片段。通常我们所提到的镜头是第一中解释，即光学镜头，简称镜头。
固定光圈
按光圈分手动光圈二可变(可调焦距、聚焦、自动光圈)
镜头自动光圈手动变焦三可变(可调焦距、调聚焦、调光圈)
变焦镜头二可变(可调焦距、聚焦、自动光圈)
按焦距分电动变焦
定焦镜头三可变(可调焦距、调聚焦、调光圈)

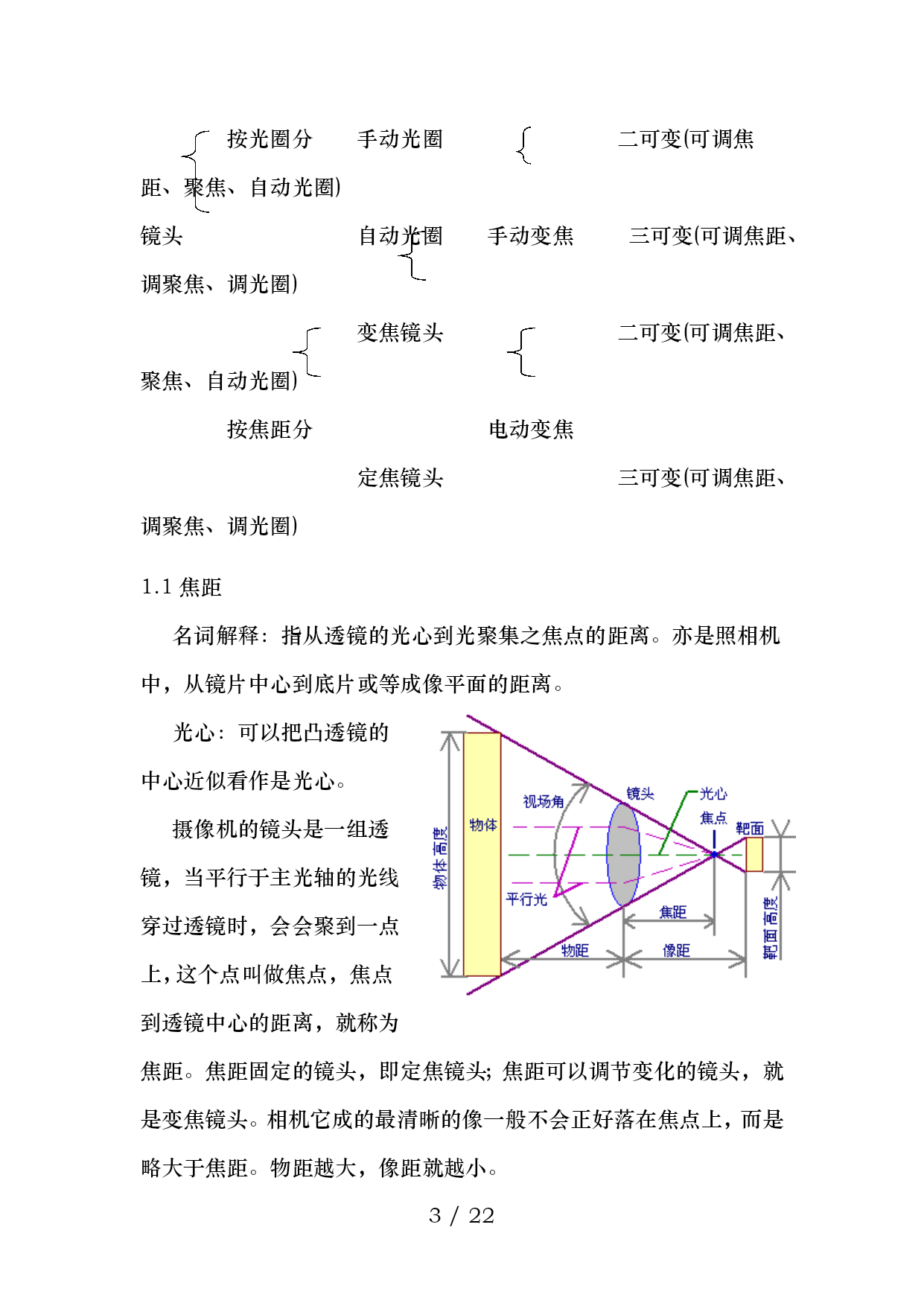

1.1焦距
名词解释：指从透镜的光心到光聚集之焦点的距离。亦是照相机中，从镜片中心到底片或等成像平面的距离。
光心：可以把凸透镜的中心近似看作是光心。
摄像机的镜头是一组透镜，当平行于主光轴的光线穿过透镜时，会会聚到一点上，这个点叫做焦点，焦点到透镜中心的距离，就称为焦距。焦距固定的镜头，即定焦镜头；焦距可以调节变化的镜头，就是变焦镜头。相机它成的最清晰的像一般不会正好落在焦点上，而是略大于焦距。物距越大，像距就越小。

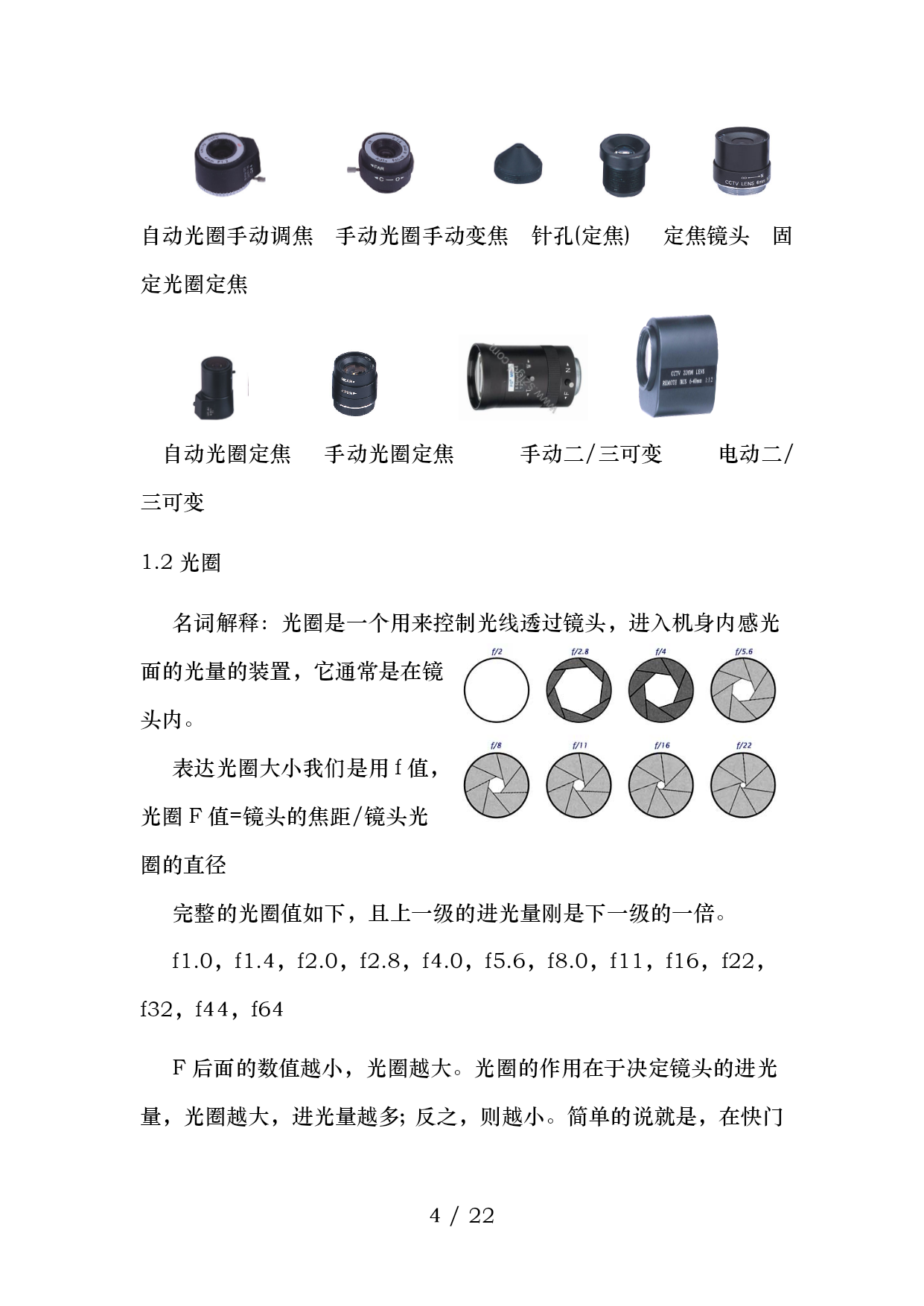

自动光圈手动调焦手动光圈手动变焦针孔(定焦)定焦镜头固定光圈定焦

自动光圈定焦手动光圈定焦手动二/三可变电动二/三可变
1.2光圈
名词解释：光圈是一个用来控制光线透过镜头，进入机身内感光面的光量的装置，它通常是在镜头内。
表达光圈大小我们是用f值，光圈F值=镜头的焦距/镜头光圈的直径
完整的光圈值如下，且上一级的进光量刚是下一级的一倍。
f1.0，f1.4，f2.0，f2.8，f4.0，f5.6，f8.0，f11，f16，f22，f32，f44，f64
F后面的数值越小，光圈越大。光圈的作用在于决定镜头的进光量，光圈越大，进光量越多；反之，则越小。简单的说就是，在快门不变的情况下，光圈越大，进光量越多，画面比较亮；光圈越小，画面比较暗。

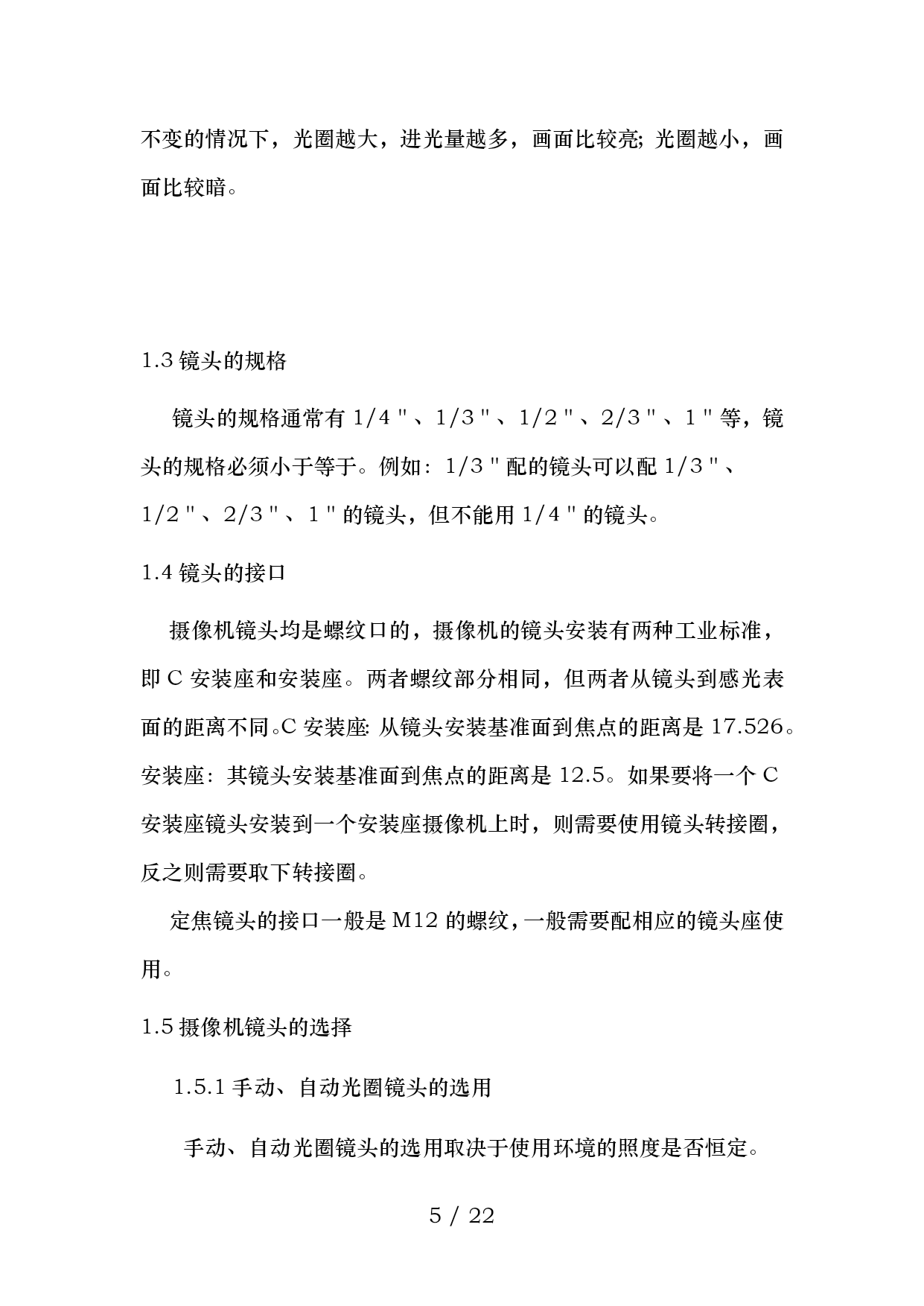

1.3镜头的规格
镜头的规格通常有1/4＂、1/3＂、1/2＂、2/3＂、1＂等，镜头的规格必须小于等于。例如：1/3＂配的镜头可以配1/3＂、1/2＂、2/3＂、1＂的镜头，但不能用1/4＂的镜头。
1.4镜头的接口
摄像机镜头均是螺纹口的，摄像机的镜头安装有两种工业标准，即C安装座和安装座。两者螺纹部分相同，但两者从镜头到感光表面的距离不同。C安装座：从镜头安装基准面到焦点的距离是17.526。安装座：其镜头安装基准面到焦点的距离是12.5。如果要将一个C安装座镜头安装到一个安装座摄像机上时，则需要使用镜头转接圈，反之则需要取下转接圈。
定焦镜头的接口一般是M12的螺纹，一般需要配相应的镜头座使用。
1.5摄像机镜头的选择
1.5.1手动、自动光圈镜头的选用
手动、自动光圈镜头的选用取决于使用环境的照度是否恒定。
※对于在环境照度恒定的情况下，如电梯轿箱内、封闭走廊里、无阳光直射的房间内，均可选用手动光圈镜头，这样可在系统初装调试中根据环境的实际照度，一次性整定镜头光圈大小，获得满意亮度画面即可。
※对于环境照度处于经常变化的情况，如随日照时间而照度变化较大的门厅、窗口及大堂内等，均需选用自动光圈镜头(必须配以带有自动光圈镜头插座的摄像机)，这样便可以实现画面亮度的自动调节，获得良好的较为恒定亮度的监视画面。
对于自动光圈镜头的控制信号又可分为及控制两种，即直流电压控制及视频信号控制。这在自动光圈镜头的类型选用上，摄像机自动光圈镜头插座的连接方式上，以及选择自动光圈镜头的驱动方式开关上，三者注意协调配合好即可。
1.5.2定焦、变焦镜头的选用
定焦、变焦镜头的选用取决于被监视场景范围的大小，以及所要求被监视场景画面的清晰程度。
在镜头规格
