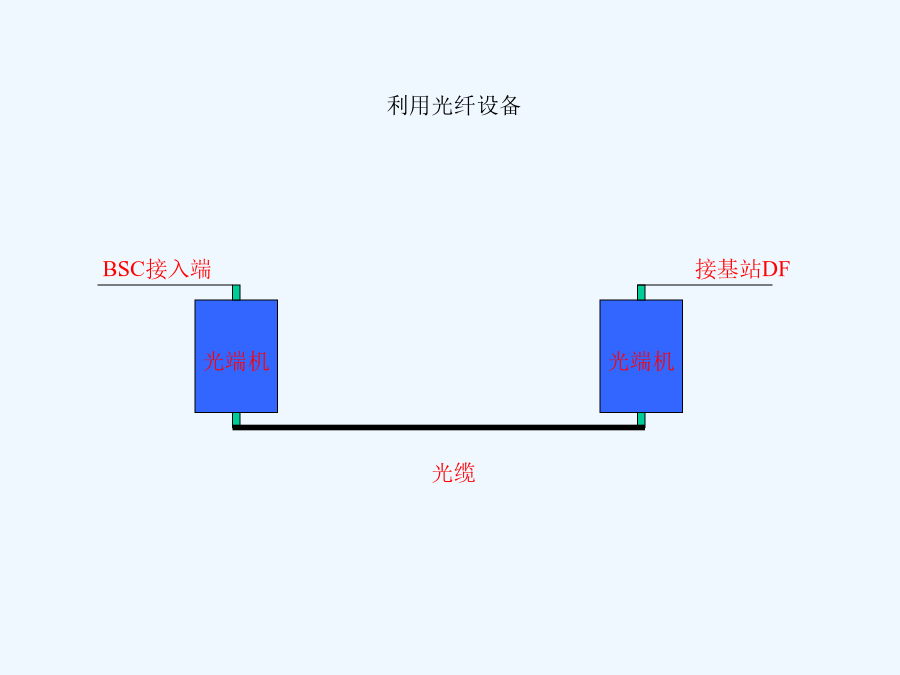

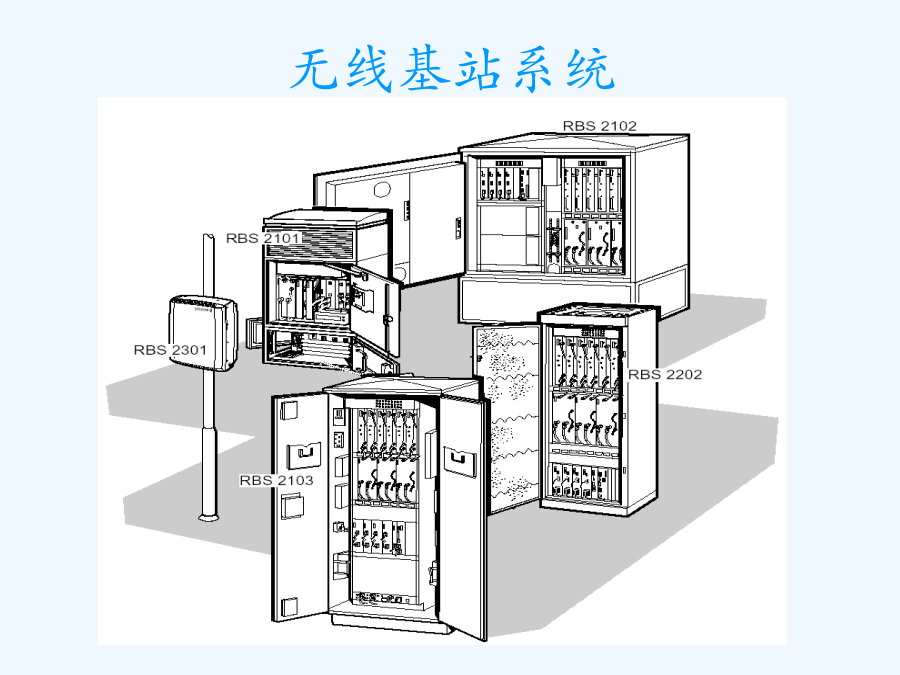

无线基站系统第一部分传输系统主要传输设备类型光端机HDSL调制解调器Ericsson的主要产品ERICSSON公司的基站产品有200型基站：
RBS200、RBS203等用于支持GSM900和RBS205、
RBS206等用于支持DCS1800的基站。
而目前使用的2000型基站主要用RBS2101、
2102、2103、2202等型号。前三种用于室
外而后一种用于室内，它都可支持GSM900
和DCS1800两种规范。
目前的1800已在部分地区开通，但双
频手机较少，所以一般1800小区的CBQ
（CELLBARQUALIFY）=HIGH，而邻近
GSM900小区的CBQ=LOW，以保障双频手机
优先向DCS小区接入。A-BIS接口BSC同样采用AXE-10的技术来实现，基本
结构也是AXE-10的总线结构，左侧ETC为面
向MSC的PCM接口，属称A接口，右侧ETC
为面向RBS的PCM接口，属称A-BIS接口；中
央信令终端STC、与基站侧区域信令终端STR
构成一条控制链，称CLC链，可见CLC是RP
总线的延续，处理机是基站侧的EMRP，它是
TRI的核心部分，执行对TRI的控制。很明显
TRI是BSC中的一个模块，只是安装上放在基
站而已。
TRH称收发信机控制器，执行对载波设备
的O&M及移动台的控制。TRAU称码型变换
与速率匹配，用于执行A接口与A-BIS接口PCM
之间的数字话音码型变换，即话音的编、解码；
同时还执行数据通信速率的转换。另外由于
A-BIS接口上PCM的每一个时隙内含4路话音，
所以TRAU有必要为每一路话音信号加上一个
同步信息，以便基站侧的信号处理模块能识别
各路话音信号。GS为AXE-10的群交换单元，
完成时隙的交换。
4路A接口PCM时隙在TRAU中被转换成13Kb/s的混合编码，再填充3Kb/s的话音同步比特，最后合成1路A-BIS口的PCM时隙，这便是全速率话音编码；如果采用加强全速率话音编码时，将转换成15.1的混合编码,再填充0.9的话音同步比特,最后将4路合1；如果采用半速率话音编码时，将转换成6.5Kb/s的混合编码,再填充1.5Kb/s的同步比特，最后再将8路合成1路。同步比特也叫IN-BAND信令，做为话音比特的引导，在基站设备中用于SPP对各路话音的识别，与操作维护无关。每个载波3个时隙中有2个话音时隙，内含8路话音，对应于8个SPP。
TRAU通过SNT与GS联接，32个路时隙中
的TS0、TS1是不用的，其它30个时隙分成6组，
每组5个，第1个为面向A口的一个PCM时隙，
第2、3、4、5个为面向A－BIS的四个PCM时隙，
可见两个A－BIS口的PCM时隙可支持一套载波
的八路话音信号。时隙分配参考P－58图。

TRH单元：
TRH也叫收发信机控制器，用于执行对载波的控制，
这一条控制链采用的协议是LAPD协议，简称LAPD链。
其帧的结构如图示，FLAG是帧开始的标志，FRAME
中的两个重要内容是Address（地址）和Information
（操作维护的信息）。由于TRH将执行对基站各个载波
设备的控制、对基站公共设备的控制、对移动台的控制、
传送指向移动台的短信息、层二链路维护信息，这些不
同的信息将指向各个不同的具体设备。在传输上这些信
息将以数据包的形式向基站传送，这个数据包用地址
TEI/SAPI来识别。
FLAGFRAMEFLAGFRAME0-15TRH发出的信令，其用途由载波地址（TEI）
和业务接入点（SAPI）两个地址来识别。当
TEI=0~15，SAPI=0时，链路为RSL链路，该信令
是执行对移动台的控制；当TEI=0~15，SAPI=62
时，链路为OML链路，该信令是执行对单个载波
设备的控制；当TEI=0~15，SAPI=3时，链路为SC
链路，该信令用于传输移动台的短信息；TEI=58，
SAPI=62时，链路为OML链路，该信令是执行对
基站公共设备的控制。
这个数据包的解包是在基站的收发信机控制器
（TRXC）中进行的。每个载波的3个时隙中有1个
时隙便是LAPD信令时隙。注意：每个信道都有移
动台的控制信息，即使是用于映射话音信道
（TCH）的载波时隙，有时也要传送时间提前量、
功率调整等信息，即随路控制信道（SACCH），
所以每个载波都有可能收到RSL数据包。另一种
情况是，移动台切换时也是借用TCH来传送小区
广插信息（FACCH）。
注意：TEI为载波地址，一般由基站工程人员设定，
并在BSC的MO定义的指令中确认，之后由TRH（收发
信机处理器）产生的控制信令中便含有这个地址。
SAPI（业务接收点）无需人工设定。TEI＝58为公共
地址，同样由BSC指令确认。

A-BIS接口的PCM时隙分配
