东陵广电双向网改造方案.ppt

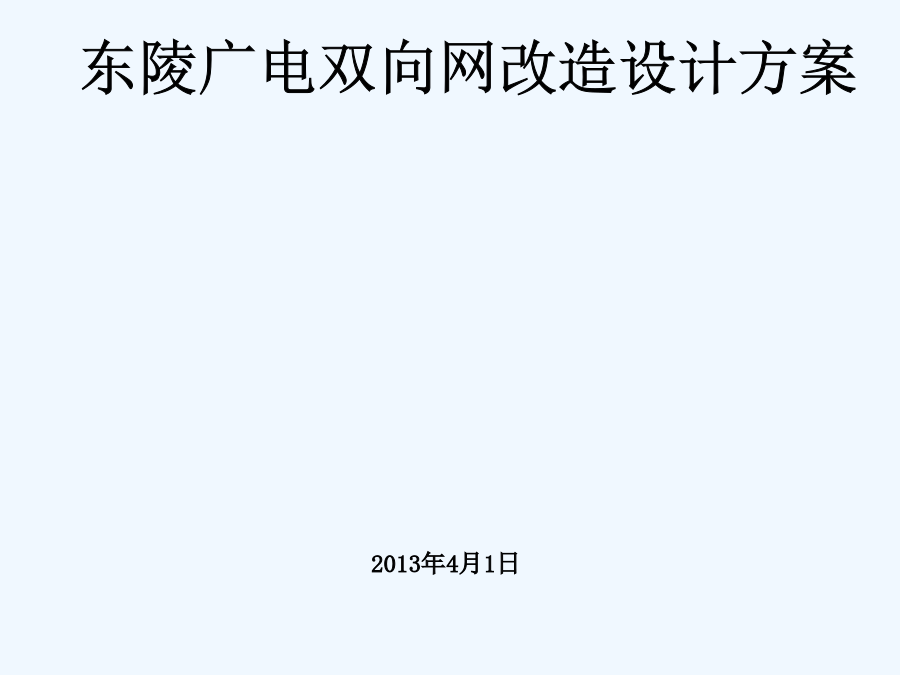

东陵广电双向网改造设计方案

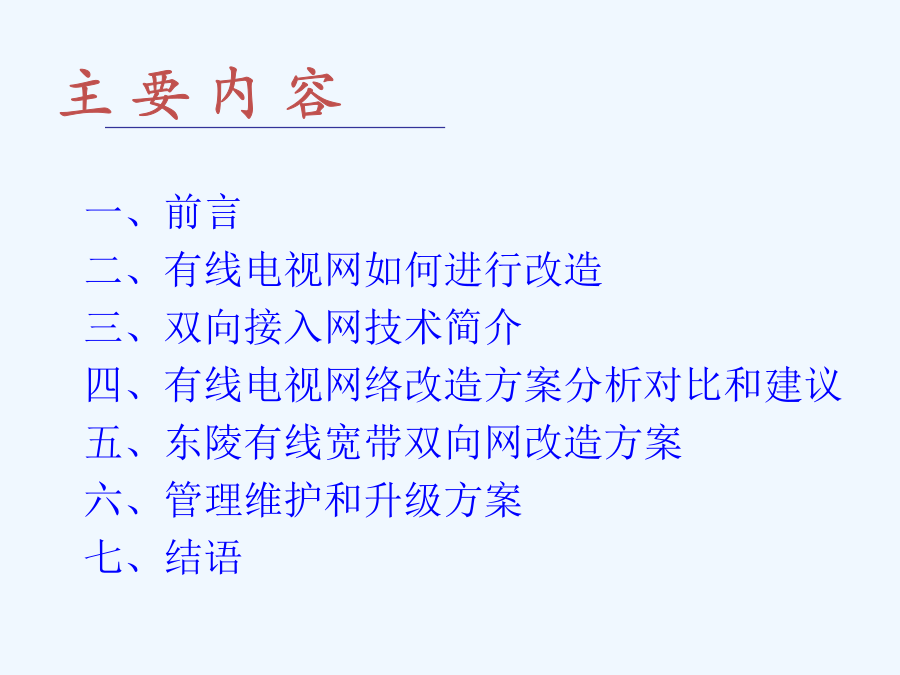

一、前言
二、有线电视网如何进行改造
三、双向接入网技术简介
四、有线电视网络改造方案分析对比和建议
五、东陵有线宽带双向网改造方案
六、管理维护和升级方案

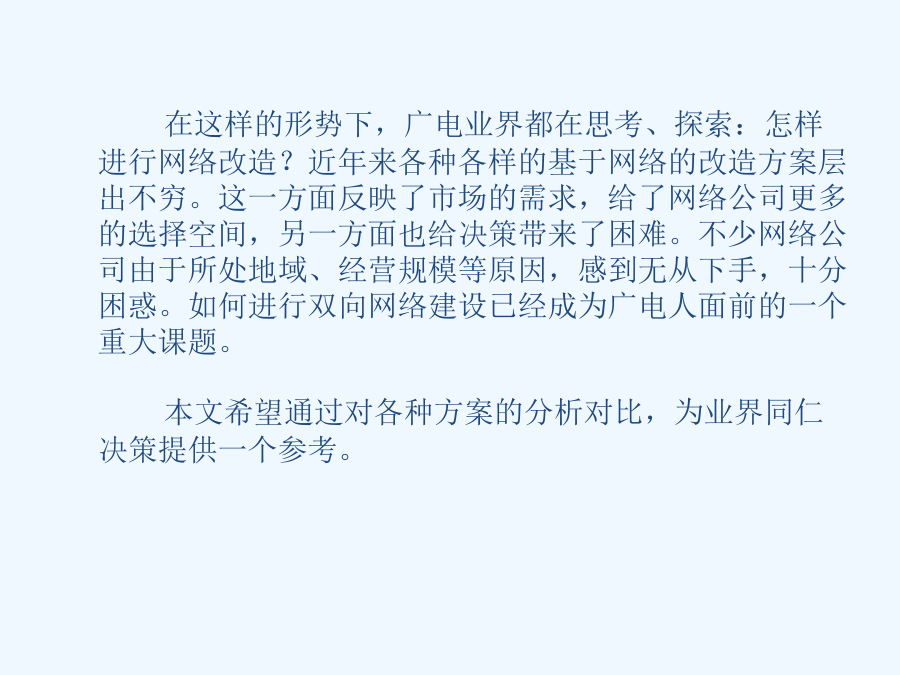

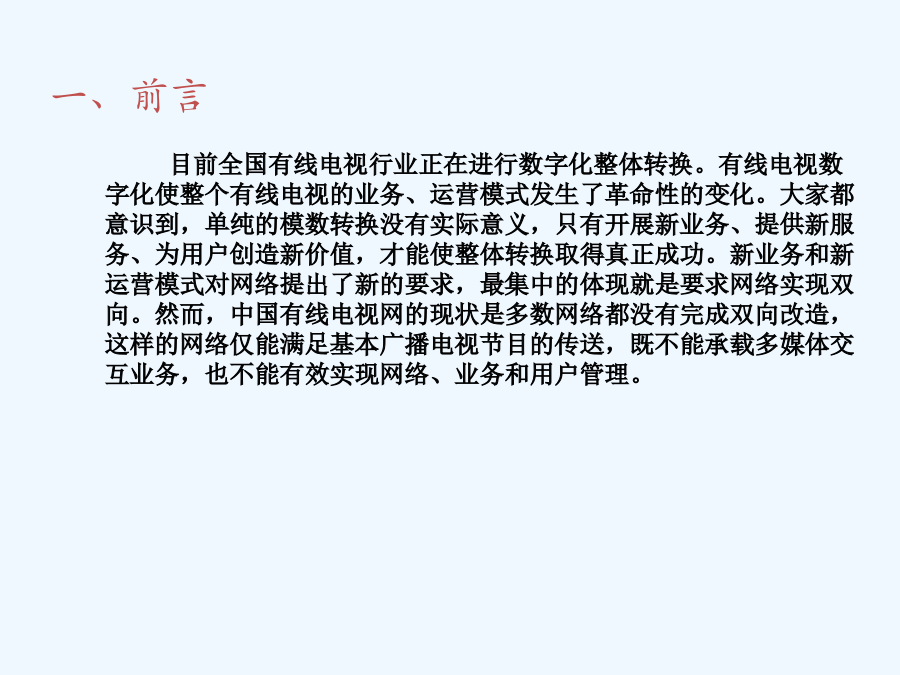

七、结语一、前言在这样的形势下，广电业界都在思考、探索：怎样进行网络改造？近年来各种各样的基于网络的改造方案层出不穷。这一方面反映了市场的需求，给了网络公司更多的选择空间，另一方面也给决策带来了困难。不少网络公司由于所处地域、经营规模等原因，感到无从下手，十分困惑。如何进行双向网络建设已经成为广电人面前的一个重大课题。

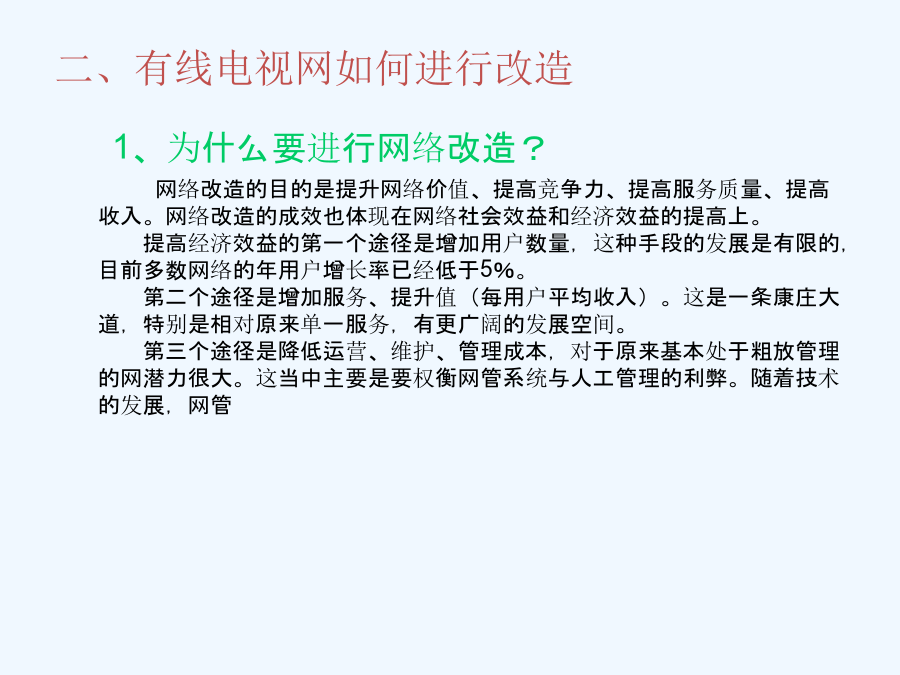

本文希望通过对各种方案的分析对比，为业界同仁决策提供一个参考。二、有线电视网如何进行改造将不仅仅起到管理网络的作用，还会成为用户管理的基础。
随着6的大规模推广，用户定位、用户行为感知等用户服务和管理的新技术都将提上议事日程，用户管理将产生直接经济价值。
改造网络的另一目的是为了应对日益激烈甚至是残酷的竞争：避免用户流失、提升多业务、全业务服务能力，从而提高网络服务的社会和经济效益。

2、网络技术的发展

由于铜资源越来越紧缺，铜价不断上涨，铜缆越来越贵;而光纤、光设备不断降价，越来越便宜。“光进铜退”自然成为发展趋势。网络的光纤越来越靠近用户、每个光节点覆盖的用户数越来越少（2000户－500户－100户），目前已经进入（光纤到驻地）时代。由于光纤到楼（楼群）甚至到单元的发展，同轴电缆网无源化，无源同轴网本身就是双向网，因此基于无源同轴电缆网的双向接入技术有了新的发展，最后100米无源同轴网双向接入技术已成为当前市场热点。
化是信息网络发展的总趋势。新一代编解码技术（H.264、、－1等）的传输流都是基于格式的，因此前端必然化；前端化必然带动传送网的化，欧美和印度都已经开始骨干网的化；最终的必然趋势是全网化，当然也包括电视传送网。必须清醒地认识这一形势并在网络建设和改造当中积极应对和采用化技术。

结论是：整个网络正面临数字化、光纤化、化。3、目前网络改造的指导思想及定位首先，需要明确网络要运营什么业务：网页浏览？下载？？？？网络管理？用户管理？不同的应用有不同的要求：安全级别、可靠性、带宽等等。提高可靠性、可维护性：不同的要求有不同的网络结构、不同的设备选型、不同的设计思路。提高指标：不同的应用有不同的指标要求。如256调制比64调制(载噪比)要求高6；语音和视频的时延要求通常高于数据。因此有线电视网络改造的核心是实现双向。目前网络改造应该定位于可运营、可管理、可维护、能够开展包括视频、语音、数据的全部业务。三、双向接入网技术简介技术是专门为有线电视网络设计的，目前主要使用的是标准。
现在3.0技术采用架构来实现更灵活和扩展性更强的网络架构，提高了宽带效率。

2、点对点光以太网技术
点对点光以太网与方式是都是采用"媒质转换器()+以太网交换机"的组网方案，其中媒质转换器()将电信号和光信号相互转换，以利于采用光纤媒质进行长距离传输，对于点对点光以太网我们将媒质转换器()也理解成光纤收发器。3、技术
无源光网络（)技术是为了支持点到多点应用发展起来的光技术网络技术4、技术

()是用于在同轴电缆上传输以太网数据信号的一种技术，主要将机房传送至小区或大楼的宽带数据信号通过电缆向用户传输，满足用户端多业务开展带来的高带宽需求。根据数据信号分为基带和调制两种传输方式，也主要分为基带和调制。
由于基带带宽小，基本被淘汰。而调制又可细分出很多技术，如、、、等。
就目前市场占用率来说技术比较多。三、有线电视网络改造方案分析对比和建议图2有线电视网络的分层逻辑框图2、模拟光纤传输信道设计

2.1广播式模拟传输分配网应优先采用全网1550光纤网络方案，从指标、造价、可靠性、光纤占用、网络规划、扩展的灵活性、机房、电源建设以及施工、维护等诸多方面都比1550－1310两级光纤网有优势。

2.2模拟信道传输混合模拟／数字信号和全数字信号的设计指标

模拟和数字信号混合传输时，仍按模拟系统指标设计，数字频道电平分别降低10（64调制）、5（256调制）。
2、介绍4、双向交互网络方案设计

目前，网络双向改造的主流方案有三种：

方案

＋方案

＋方案
混合器方案的最大优势：

高度集中，除了分前端（前端）的和用户端的以外，没有其他有源的数据网设备，因此管理、维护比较方便。的另一大优势是时间成本低：一旦部署了，就像电信一样可以随时开通用户，这对竞争是非常重要的。
其次，覆盖范围大，单从宽带接入业务考虑，可以分期投资，逐步扩充。
的标准化、成熟度也是其它方案难以比拟的。标准的带宽利用率最高，能达到的吞吐量也最高。3.0采用频道捆绑技术可以大大提高速率，甚至达到下行1、上行500的水平，这是目前所有其它铜缆接入技术无法达到的。
方案的劣
