无机活性外保温施工方案.doc

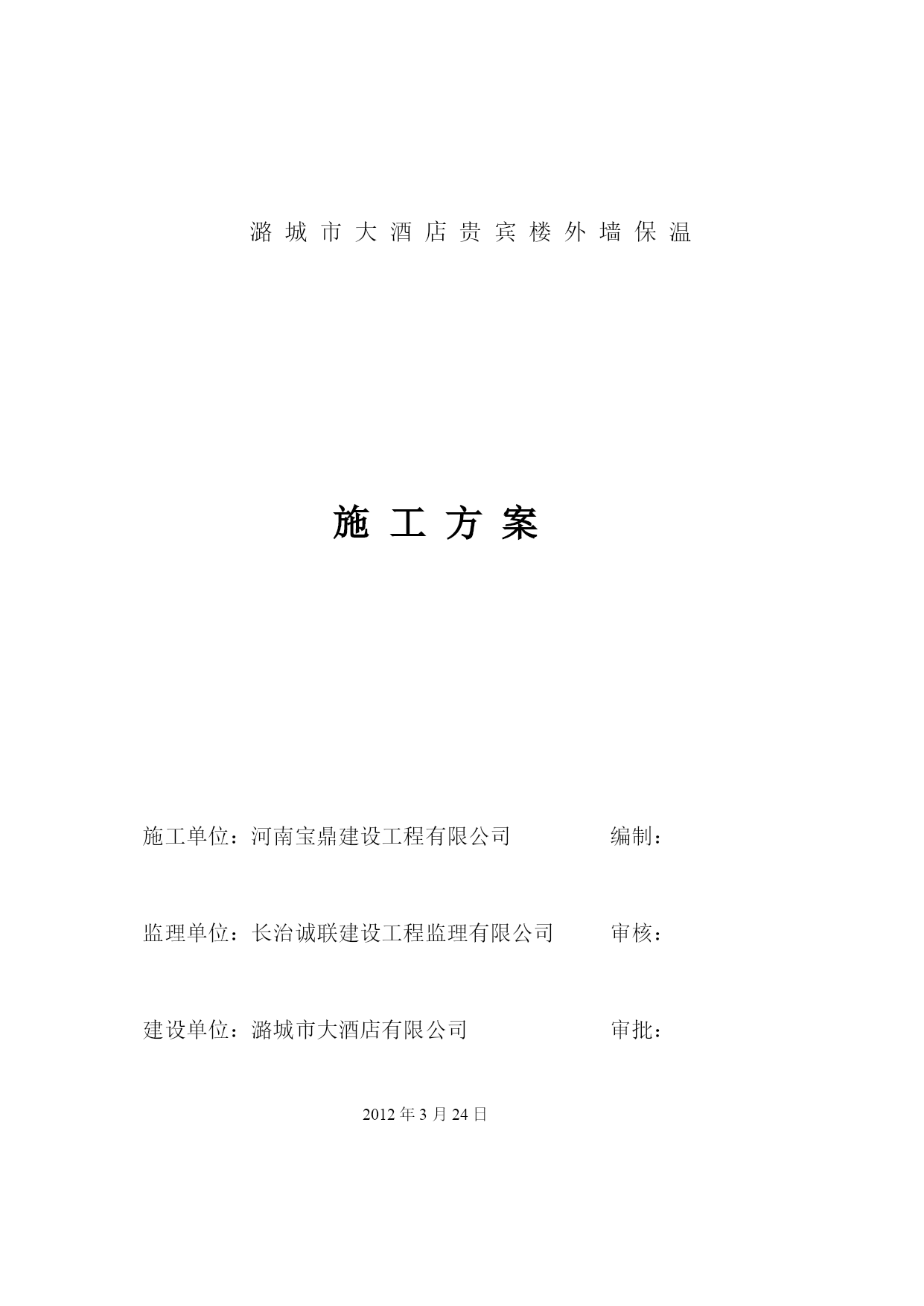

潞城市大酒店贵宾楼外墙保温

施工方案

施工单位：河南宝鼎建设工程有限公司编制：

监理单位：长治诚联建设工程监理有限公司审核：

建设单位：潞城市大酒店有限公司审批：

2012年3月24日

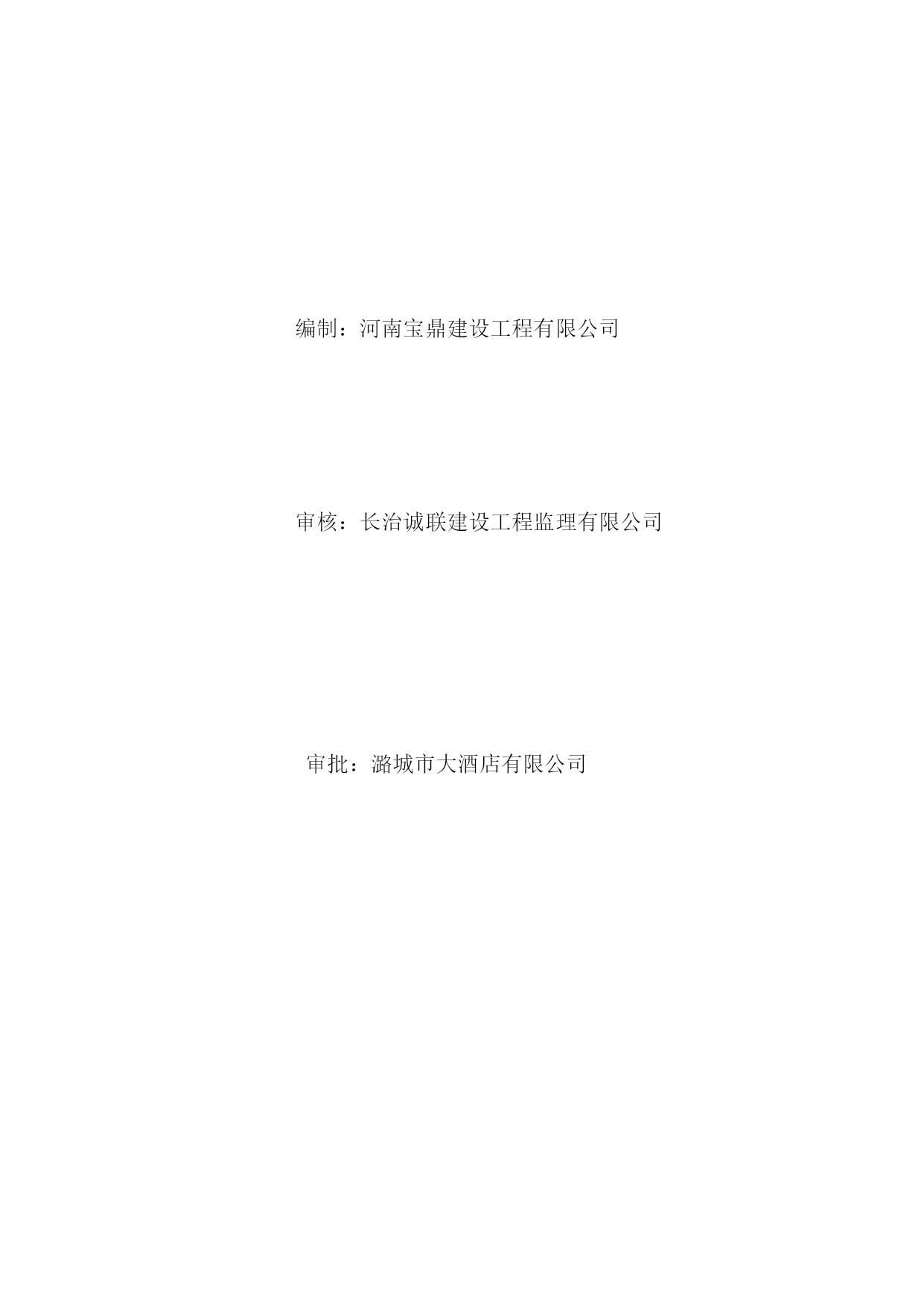

编制：河南宝鼎建设工程有限公司

审核：长治诚联建设工程监理有限公司

审批：潞城市大酒店有限公司

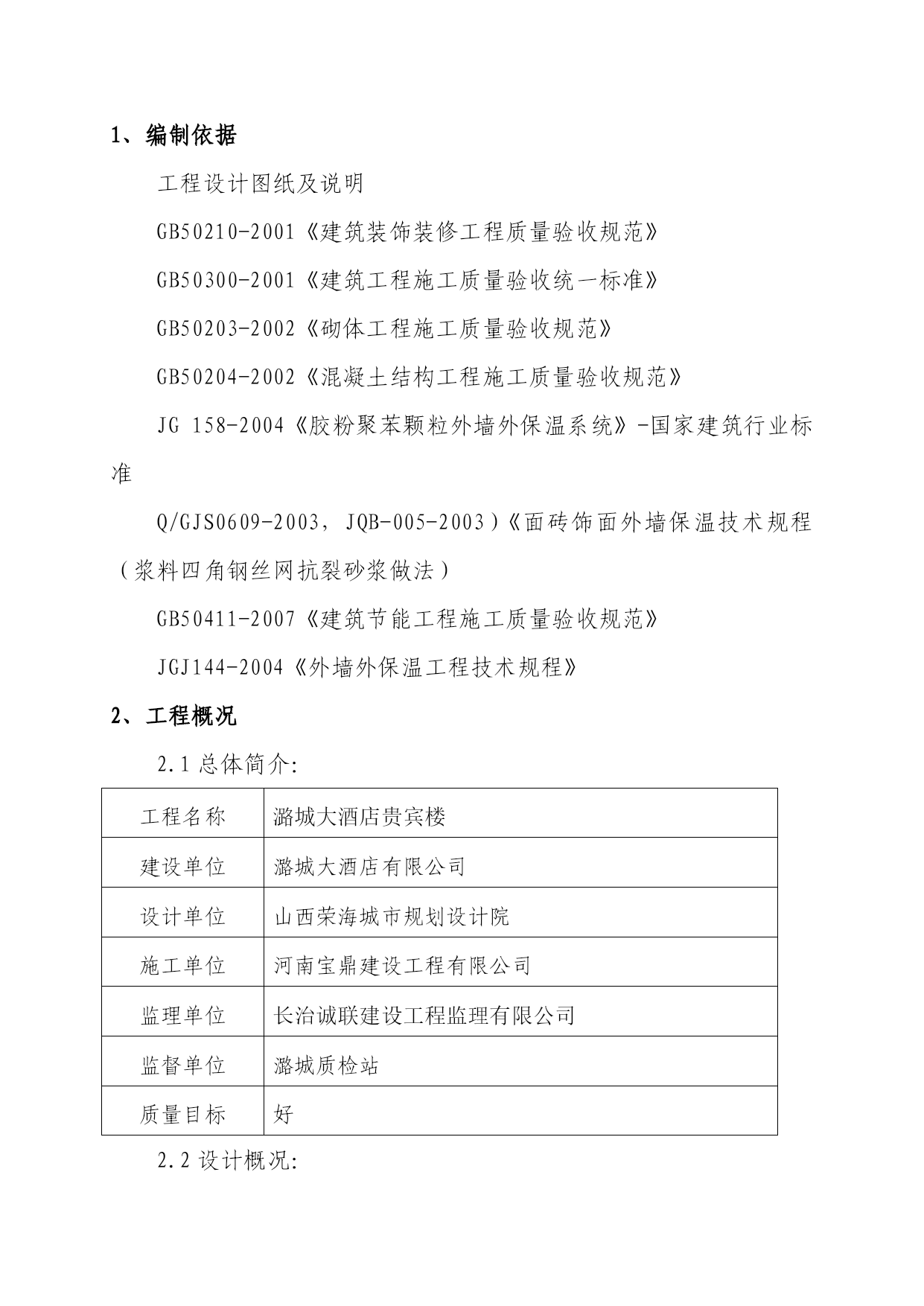

1、编制依据
工程设计图纸及说明
GB50210-2001《建筑装饰装修工程质量验收规范》
GB50300-2001《建筑工程施工质量验收统一标准》
GB50203-2002《砌体工程施工质量验收规范》
GB50204-2002《混凝土结构工程施工质量验收规范》
JG158-2004《胶粉聚苯颗粒外墙外保温系统》-国家建筑行业标准
Q/GJS0609-2003，JQB-005-2003）《面砖饰面外墙保温技术规程（浆料四角钢丝网抗裂砂浆做法）
GB50411-2007《建筑节能工程施工质量验收规范》
JGJ144-2004《外墙外保温工程技术规程》
2、工程概况
2.1总体简介：
工程名称潞城大酒店贵宾楼建设单位潞城大酒店有限公司设计单位山西荣海城市规划设计院施工单位河南宝鼎建设工程有限公司监理单位长治诚联建设工程监理有限公司监督单位潞城质检站质量目标好2.2设计概况：

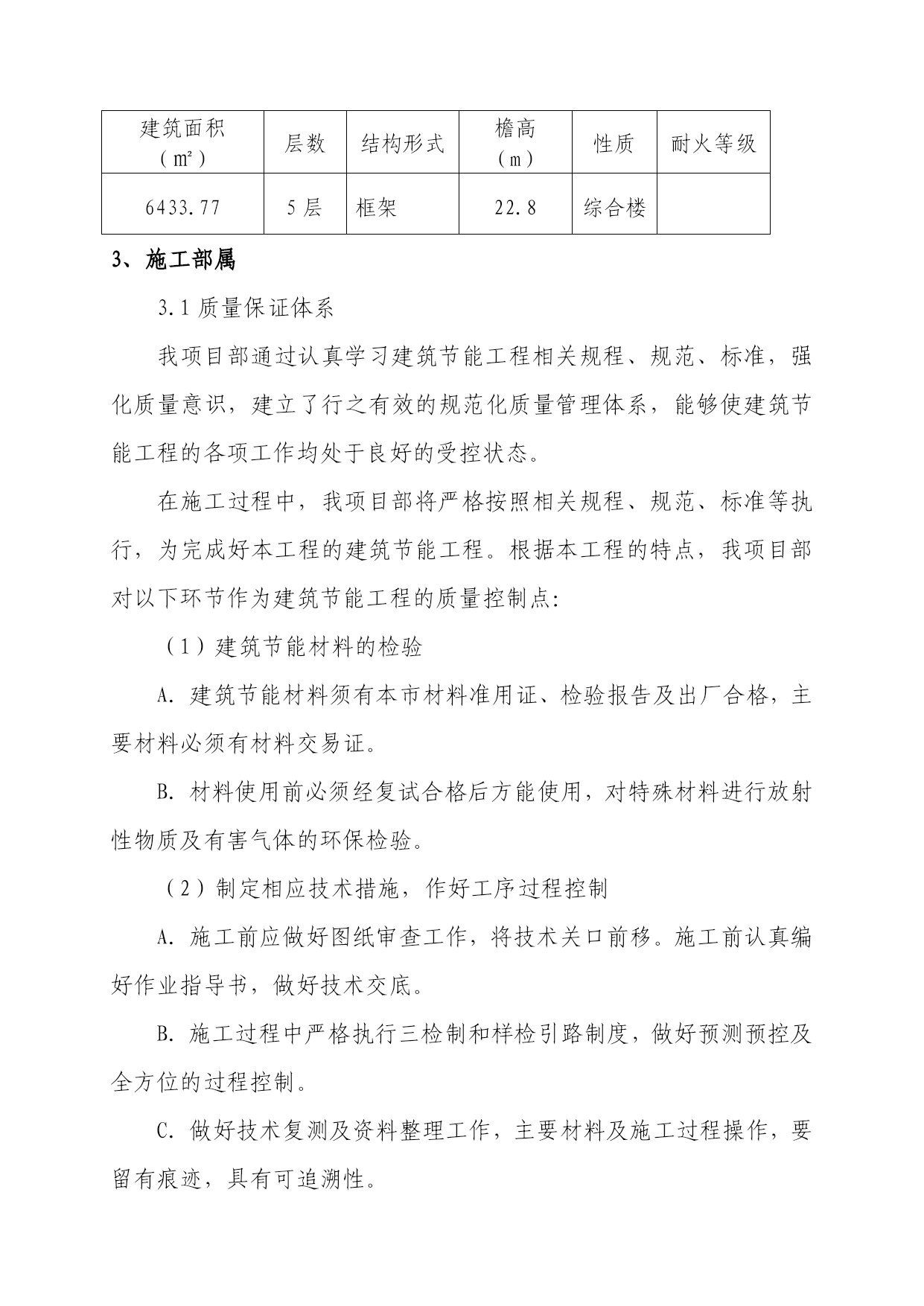

建筑面积
（㎡）层数结构形式檐高
（m）性质耐火等级6433.775层框架22.8综合楼3、施工部属
3.1质量保证体系
我项目部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。
在施工过程中，我项目部将严格按照相关规程、规范、标准等执行，为完成好本工程的建筑节能工程。根据本工程的特点，我项目部对以下环节作为建筑节能工程的质量控制点：
（1）建筑节能材料的检验
A．建筑节能材料须有本市材料准用证、检验报告及出厂合格，主要材料必须有材料交易证。
B．材料使用前必须经复试合格后方能使用，对特殊材料进行放射性物质及有害气体的环保检验。
（2）制定相应技术措施，作好工序过程控制
A．施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书，做好技术交底。
B．施工过程中严格执行三检制和样检引路制度，做好预测预控及全方位的过程控制。
C．做好技术复测及资料整理工作，主要材料及施工过程操作，要留有痕迹，具有可追溯性。

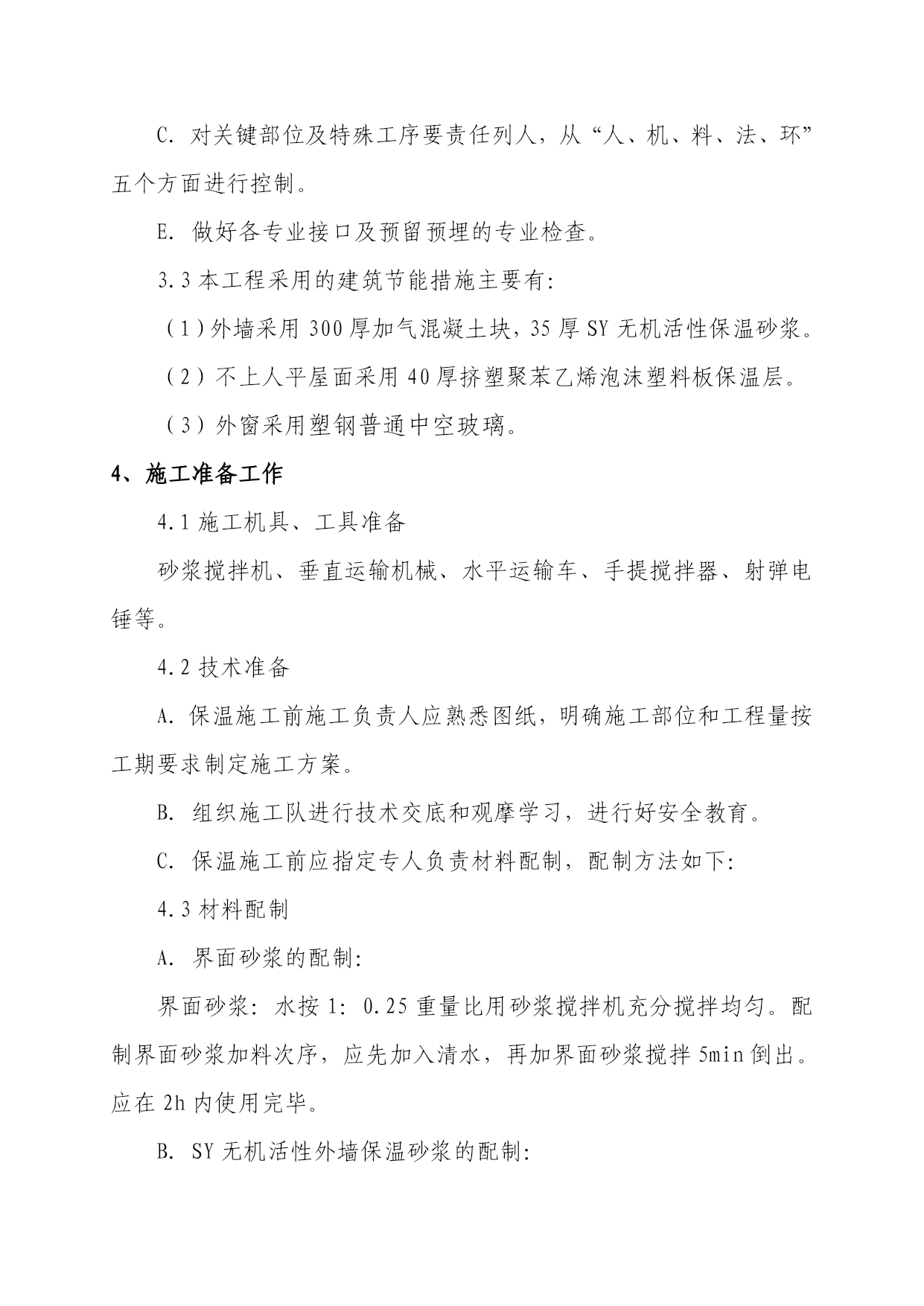

C．对关键部位及特殊工序要责任列人，从“人、机、料、法、环”五个方面进行控制。
E．做好各专业接口及预留预埋的专业检查。
3.3本工程采用的建筑节能措施主要有：
（1）外墙采用300厚加气混凝土块，35厚SY无机活性保温砂浆。
（2）不上人平屋面采用40厚挤塑聚苯乙烯泡沫塑料板保温层。
（3）外窗采用塑钢普通中空玻璃。
4、施工准备工作
4.1施工机具、工具准备
砂浆搅拌机、垂直运输机械、水平运输车、手提搅拌器、射弹电锤等。
4.2技术准备
A．保温施工前施工负责人应熟悉图纸，明确施工部位和工程量按工期要求制定施工方案。
B．组织施工队进行技术交底和观摩学习，进行好安全教育。
C．保温施工前应指定专人负责材料配制，配制方法如下：
4.3材料配制
A．界面砂浆的配制：
界面砂浆：水按1：0.25重量比用砂浆搅拌机充分搅拌均匀。配制界面砂浆加料次序，应先加入清水，再加界面砂浆搅拌5min倒出。应在2h内使用完毕。
B．SY无机活性外墙保温砂浆的配制：
SY无机活性保温砂浆：SY无机活性外墙保温砂浆与水按1～1.1的重量比，先将水放入搅拌容器中，再将本产品放入加水后的搅拌容器中，搅拌3～5min，使料浆成均匀膏状体，静放5min即可使用。料浆必须即用，配制好的料浆应在2h内使用完，严禁二次加水使用。
C．抗裂砂浆的配制：
抗裂砂浆：聚合物抹面抗裂砂浆与水按4：1的重量比，先将水放入搅拌容器中，再将本砂浆倒入搅拌容器中，搅拌4～5min，使料浆成均匀膏状体，静放用5min即可使用。料浆必须随配随用，配制好的料浆需在2h内用完。
D.柔性耐水腻子的配制：
柔性耐水腻子：于适当之容器中，先注入量好的清水，再按比例慢慢加入干粉料，用电动搅拌器低速充分搅拌，边倒粉料边搅拌至均匀无结块、无沉淀浓稠浆状，静置3～5min，再搅拌1～2min分钟即可使用。（切记勿超时搅拌，视环境因素可酌量调整水量，但切勿过量或太少）。
5、技术构造
聚合物抹面抗裂砂浆由界面层、保温层、抗裂防护层和饰面层组成。该体系适用于各类新建建筑保温工程和既有建筑的节能改造工程。饰面为涂料的基本构造作法如图1

墙厚
d
3
基层墙体
界面砂浆
无机保温砂浆
3厚抗裂砂浆
网格布（首层加一层加强网布和一层抗裂砂浆）
弹性底涂、柔性腻子
外墙涂
