张立新总结的“V”字形法则.doc

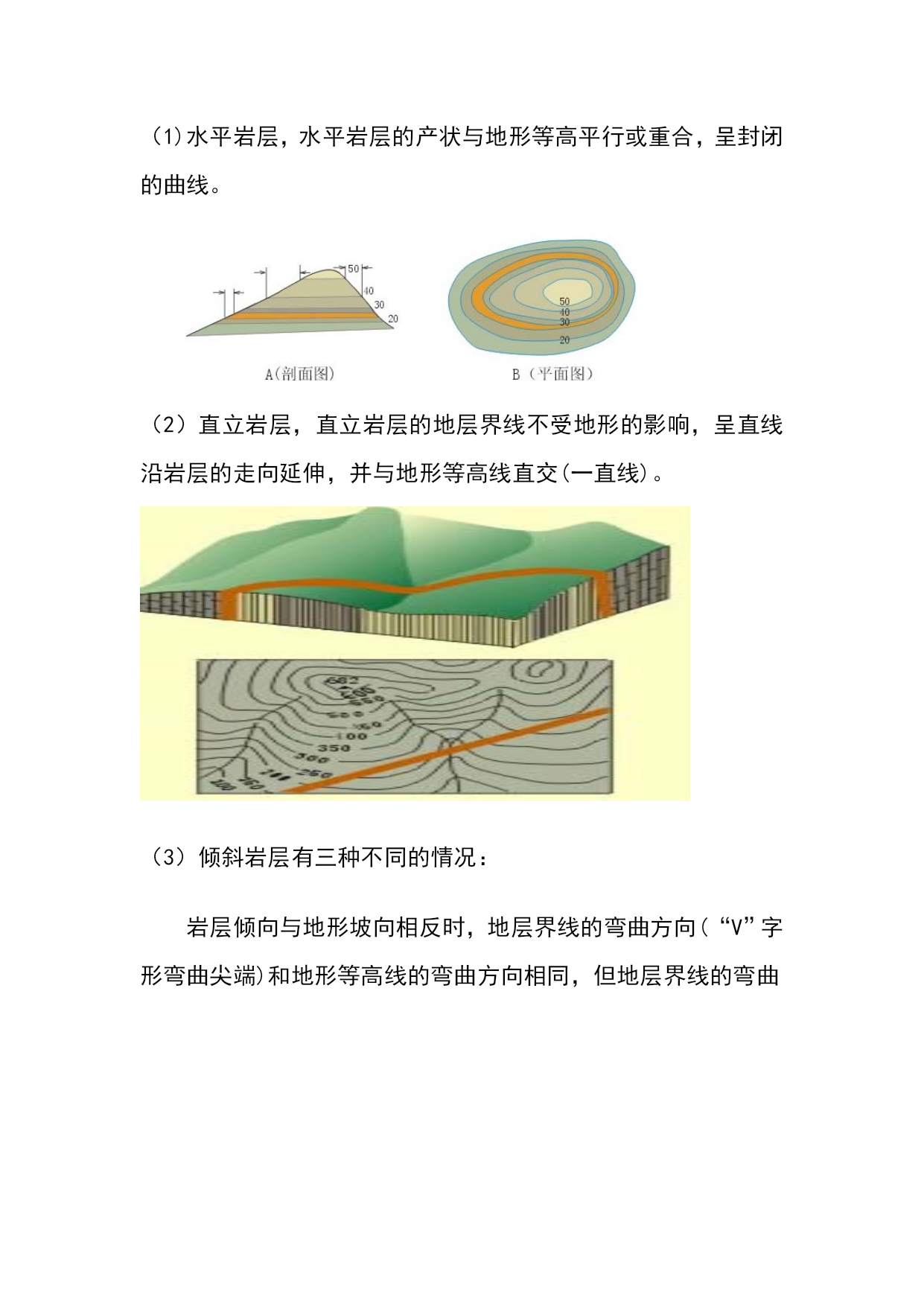

（1)水平岩层，水平岩层的产状与地形等高平行或重合，呈封闭的曲线。

（2）直立岩层，直立岩层的地层界线不受地形的影响，呈直线沿岩层的走向延伸，并与地形等高线直交(一直线)。

（3）倾斜岩层有三种不同的情况：
岩层倾向与地形坡向相反时，地层界线的弯曲方向(“V”字形弯曲尖端)和地形等高线的弯曲方向相同，但地层界线的弯曲程度比地形等高线的弯曲度小。

岩层倾向与地形坡向相同，而且倾角小于地面坡角时，地层分界线的弯曲方向与地形等高线的弯曲方向相同，但地层界线的弯曲度比地形等高线的弯曲度大。

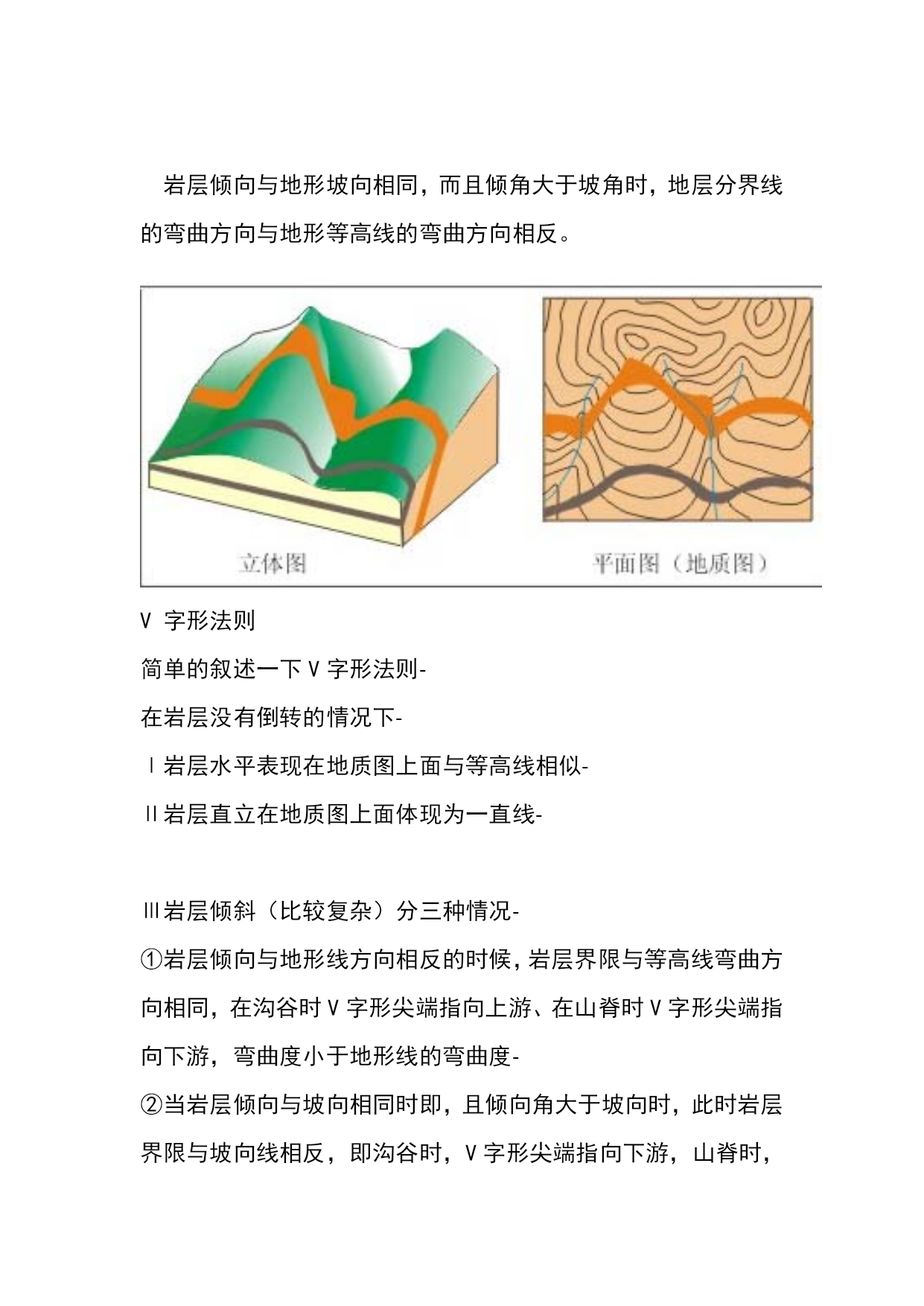

岩层倾向与地形坡向相同，而且倾角大于坡角时，地层分界线的弯曲方向与地形等高线的弯曲方向相反。

V字形法则
简单的叙述一下V字形法则­
在岩层没有倒转的情况下­
Ⅰ岩层水平表现在地质图上面与等高线相似­
Ⅱ岩层直立在地质图上面体现为一直线­

Ⅲ岩层倾斜（比较复杂）分三种情况­
①岩层倾向与地形线方向相反的时候，岩层界限与等高线弯曲方向相同，在沟谷时V字形尖端指向上游、在山脊时V字形尖端指向下游，弯曲度小于地形线的弯曲度­
②当岩层倾向与坡向相同时即，且倾向角大于坡向时，此时岩层界限与坡向线相反，即沟谷时，V字形尖端指向下游，山脊时，v字形尖端指向上游。­
③当岩层倾向与坡向同时，倾角小于坡角时，沟谷是v字形尖端则指向上游，在山脊时V字形尖端指向下游，弯曲度大于坡向线­

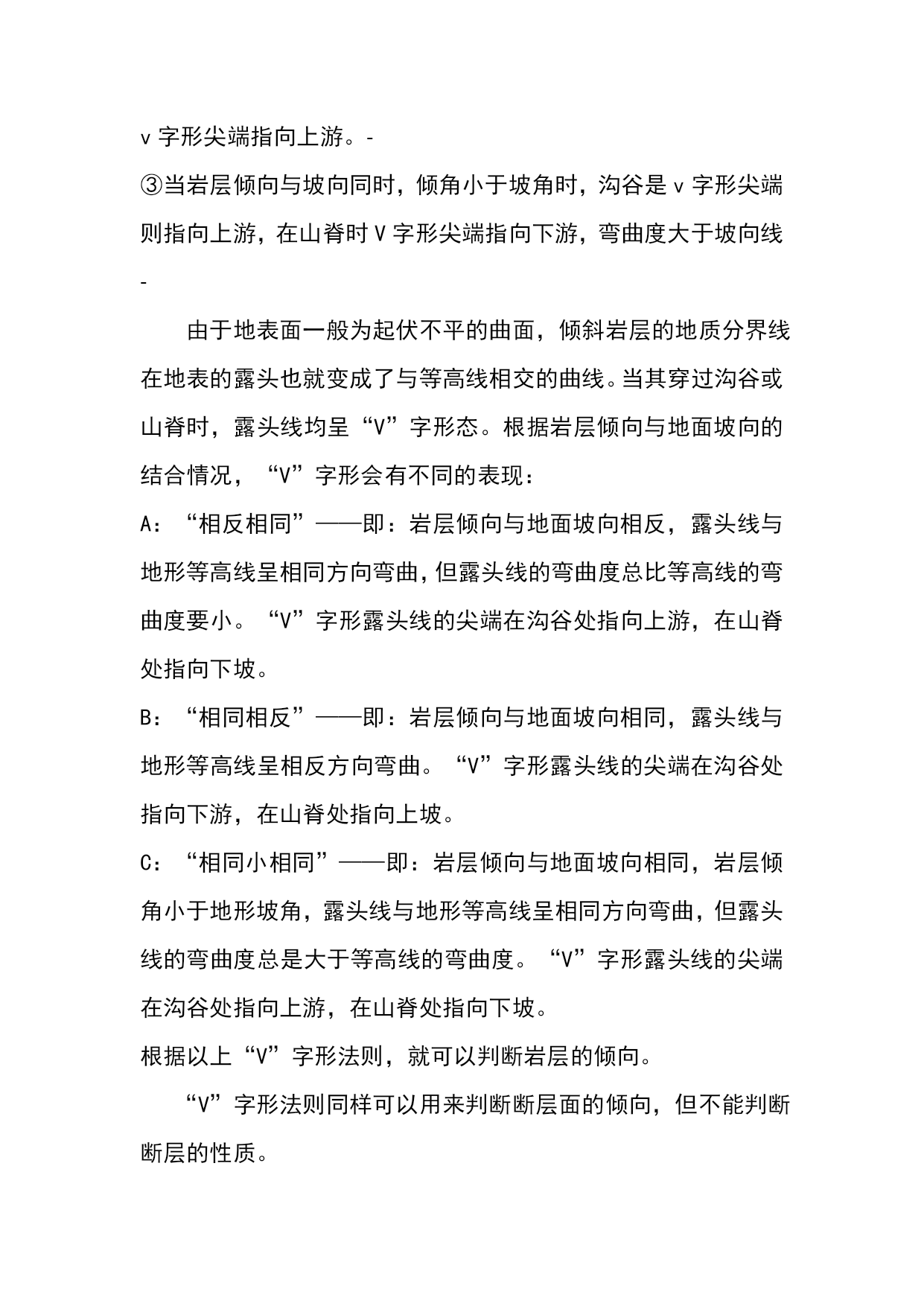

由于地表面一般为起伏不平的曲面，倾斜岩层的地质分界线在地表的露头也就变成了与等高线相交的曲线。当其穿过沟谷或山脊时，露头线均呈“V”字形态。根据岩层倾向与地面坡向的结合情况，“V”字形会有不同的表现：
A：“相反相同”——即：岩层倾向与地面坡向相反，露头线与地形等高线呈相同方向弯曲，但露头线的弯曲度总比等高线的弯曲度要小。“V”字形露头线的尖端在沟谷处指向上游，在山脊处指向下坡。
B：“相同相反”——即：岩层倾向与地面坡向相同，露头线与地形等高线呈相反方向弯曲。“V”字形露头线的尖端在沟谷处指向下游，在山脊处指向上坡。
C：“相同小相同”——即：岩层倾向与地面坡向相同，岩层倾角小于地形坡角，露头线与地形等高线呈相同方向弯曲，但露头线的弯曲度总是大于等高线的弯曲度。“V”字形露头线的尖端在沟谷处指向上游，在山脊处指向下坡。
根据以上“V”字形法则，就可以判断岩层的倾向。
“V”字形法则同样可以用来判断断层面的倾向，但不能判断断层的性质。
“V”字型法则，其基本内容是：
A、岩层倾向与地层坡向相反时，岩层露头线与地形等高线呈相同方向弯曲，但是岩层露头线的弯曲度总呈比等高线小，在河谷处“V”字型露头线的尖端指向让脊沟谷上游，在穿过山脊时，“V”字型露头线的尖端指向山脊下坡。
B、岩层脊倾角与底面坡向相同。岩层的倾角大于底面坡度角时，岩层露头线与地形等高线呈相反方向弯曲，在沟谷处，“V”字型露头尖端指向下游，在山脊处，“V”字型露头线尖端指向上坡。
C、岩层倾角与坡向相同，但岩层倾角小于地层坡度角：这时岩层露头线与地形登高向也呈相同方向弯曲，在沟谷处，“V”字型露头的尖端指向上游，在山脊处指向下游，与第一种情况类型，但露头线的弯曲程度大于地形等高线程度。
注意几点：
（1）岩层的走向与沟谷延伸方向向平行时，上述规则不适用，举例；
（2）适用于大比例，中小比例反映不明显，因此很少用“V”字型法则来分析。
