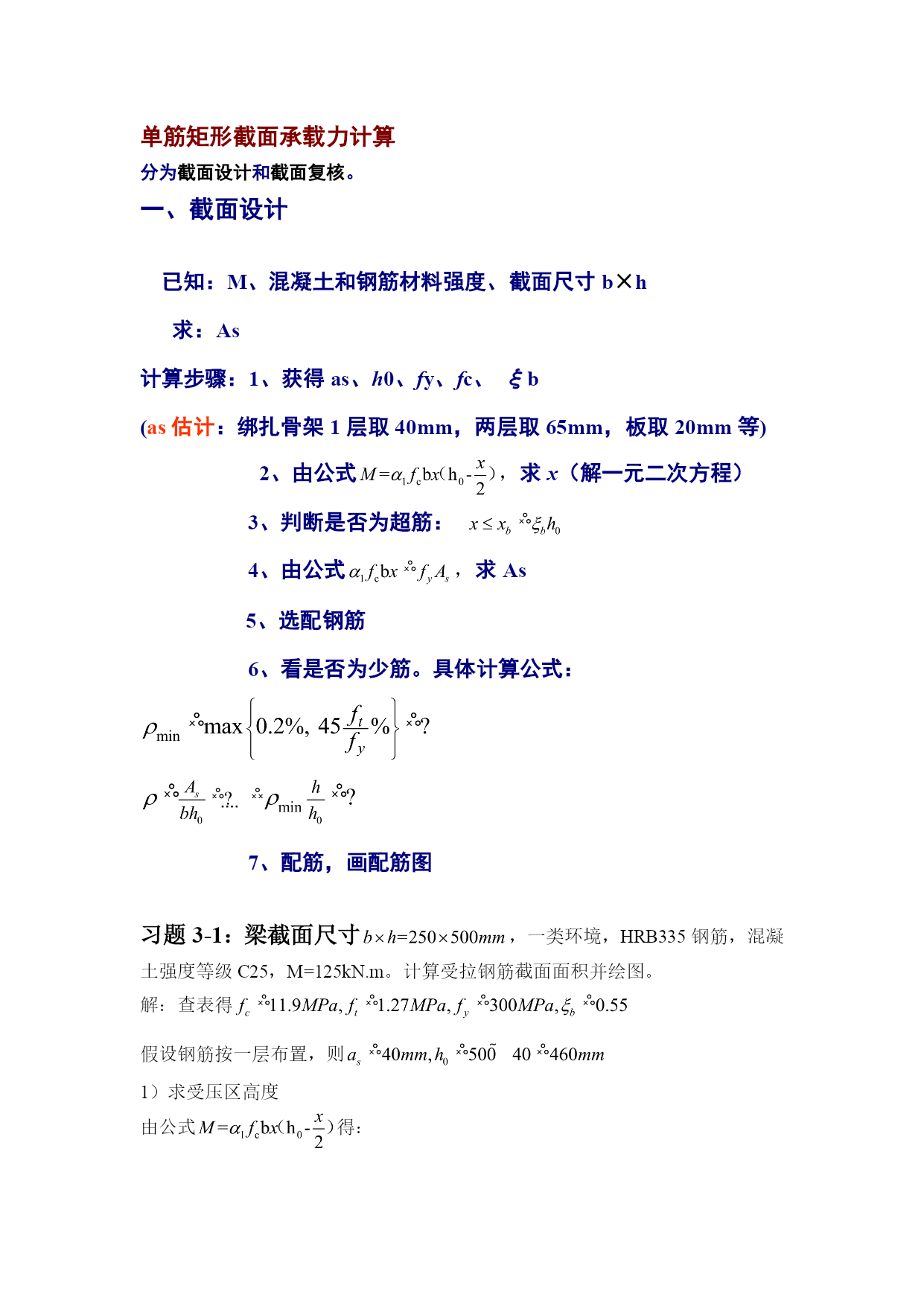

单筋矩形截面承载力计算
分为截面设计和截面复核。
一、截面设计

已知：M、混凝土和钢筋材料强度、截面尺寸b×h
求：As
计算步骤：1、获得as、h0、fy、fc、ξb
(as估计：绑扎骨架1层取40mm，两层取65mm，板取20mm等)
2、由公式，求x（解一元二次方程）
3、判断是否为超筋：
4、由公式，求As
5、选配钢筋
6、看是否为少筋。具体计算公式：


7、配筋，画配筋图

习题3-1：梁截面尺寸，一类环境，HRB335钢筋，混凝土强度等级C25，M=125kN.m。计算受拉钢筋截面面积并绘图。
解：查表得
假设钢筋按一层布置，则

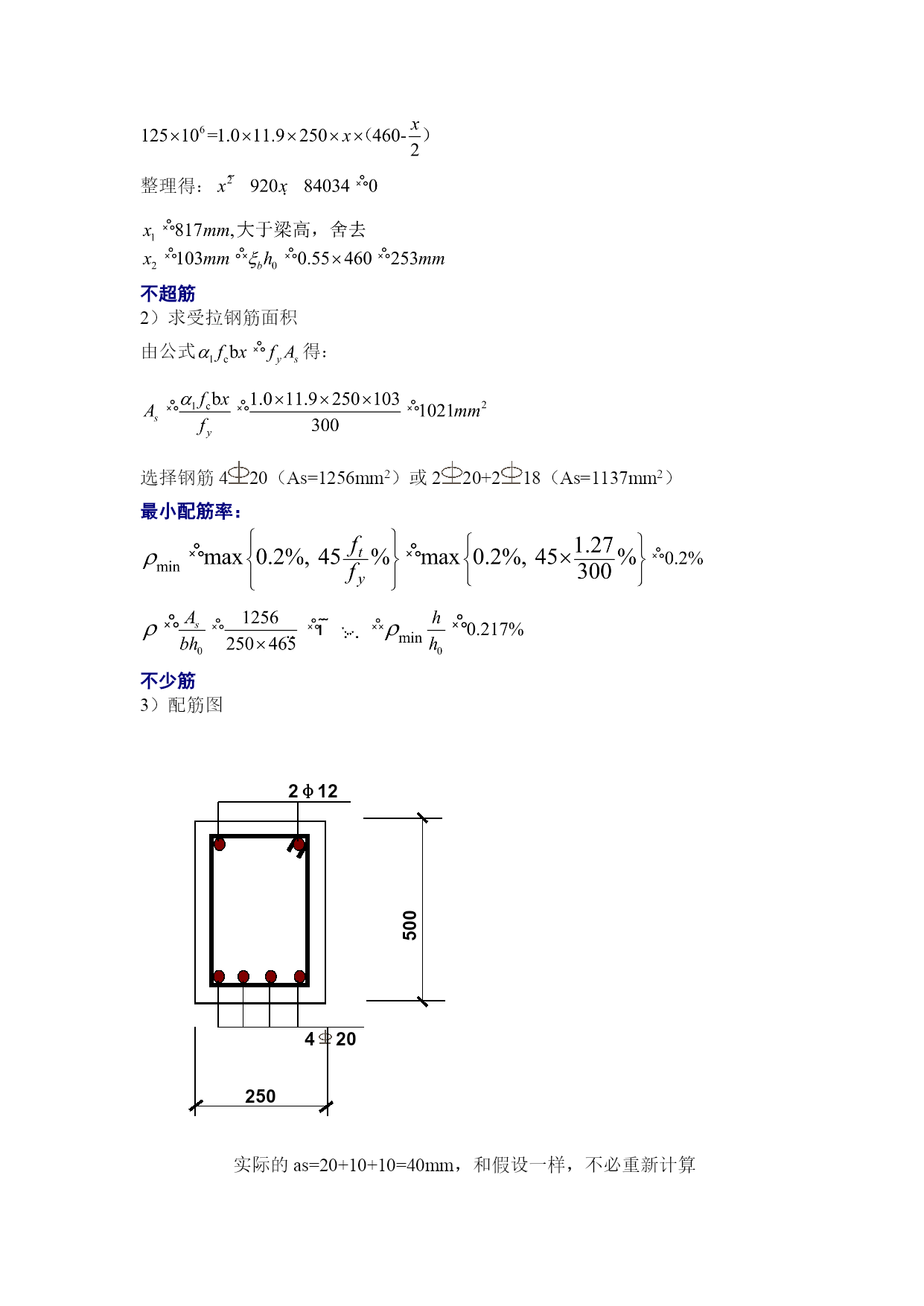

求受压区高度
由公式得：

整理得：

不超筋
求受拉钢筋面积
由公式得：

选择钢筋420（As=1256mm2）或220+218（As=1137mm2）
最小配筋率：


不少筋
配筋图
42020
500
250
2φ12


	实际的as=20+10+10=40mm，和假设一样，不必重新计算
钢筋净距=（250-20*2-10*2-20*4）/3=37mm>25mm，满足要求

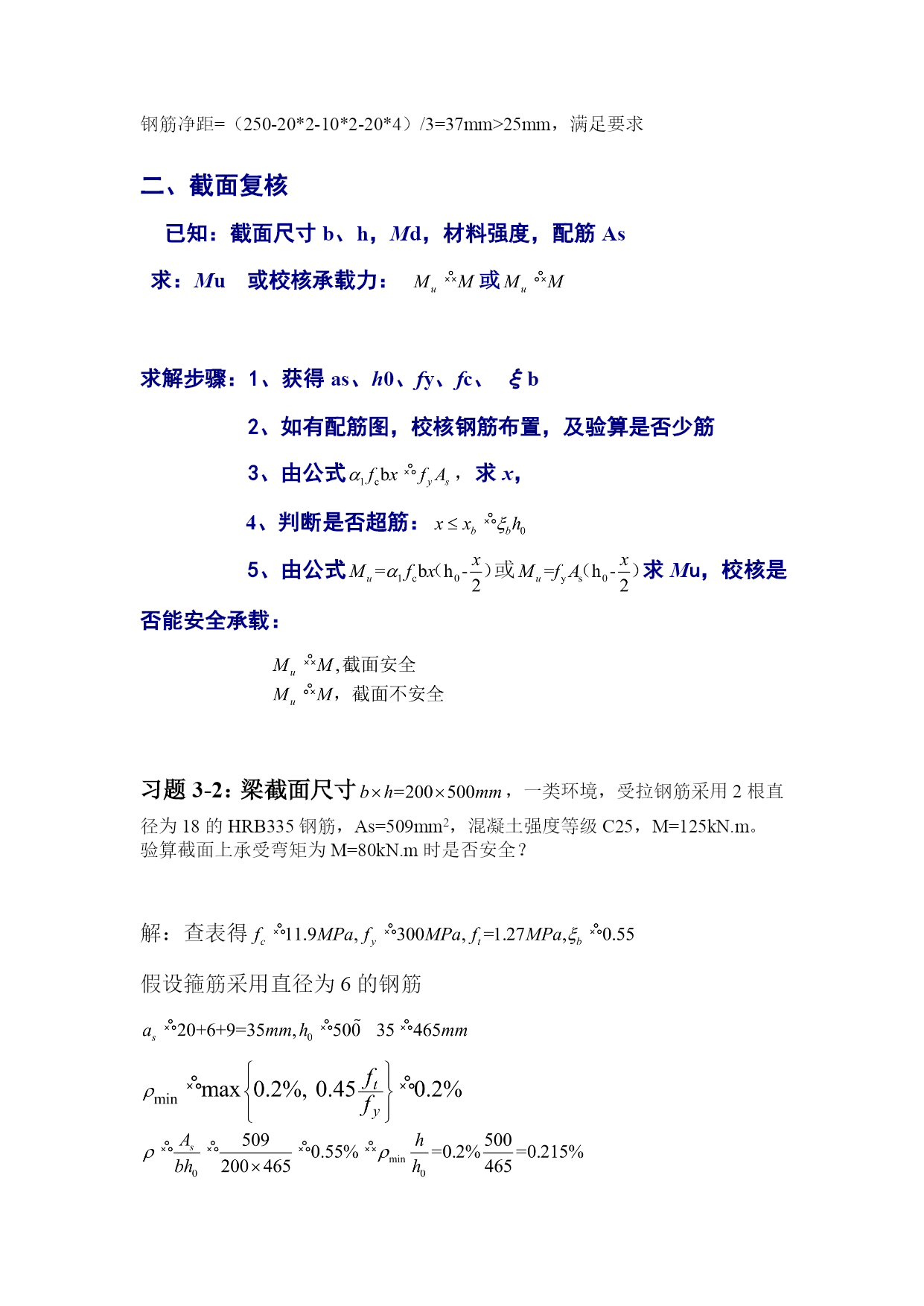

二、截面复核
已知：截面尺寸b、h，Md，材料强度，配筋As
求：Mu或校核承载力：或

求解步骤：1、获得as、h0、fy、fc、ξb
2、如有配筋图，校核钢筋布置，及验算是否少筋
3、由公式，求x，
4、判断是否超筋：
5、由公式或求Mu，校核是否能安全承载：


习题3-2：梁截面尺寸，一类环境，受拉钢筋采用2根直径为18的HRB335钢筋，As=509mm2，混凝土强度等级C25，M=125kN.m。
验算截面上承受弯矩为M=80kN.m时是否安全？

解：查表得
假设箍筋采用直径为6的钢筋

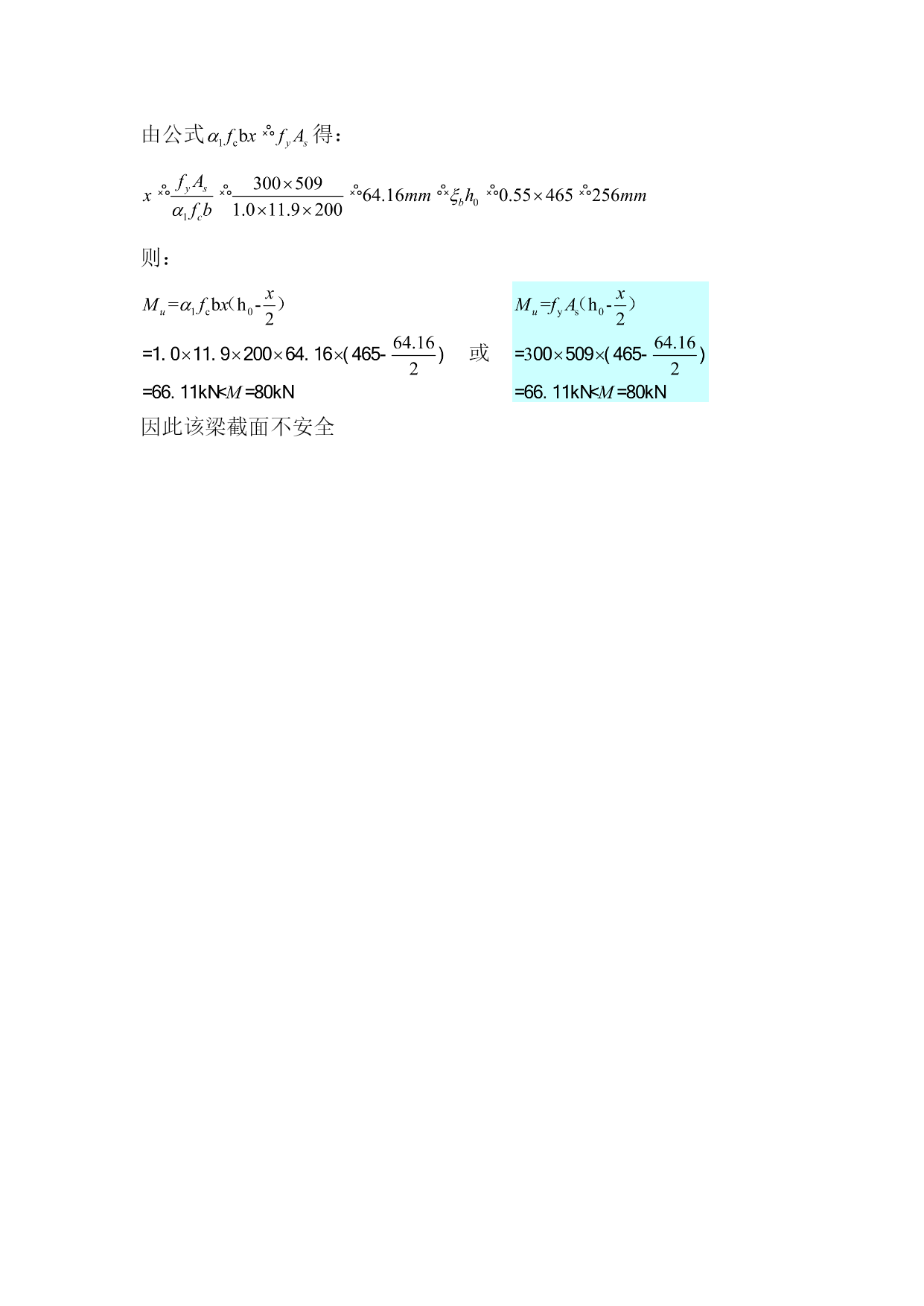

由公式得：

则：
或
因此该梁截面不安全姓名姓名姓名
