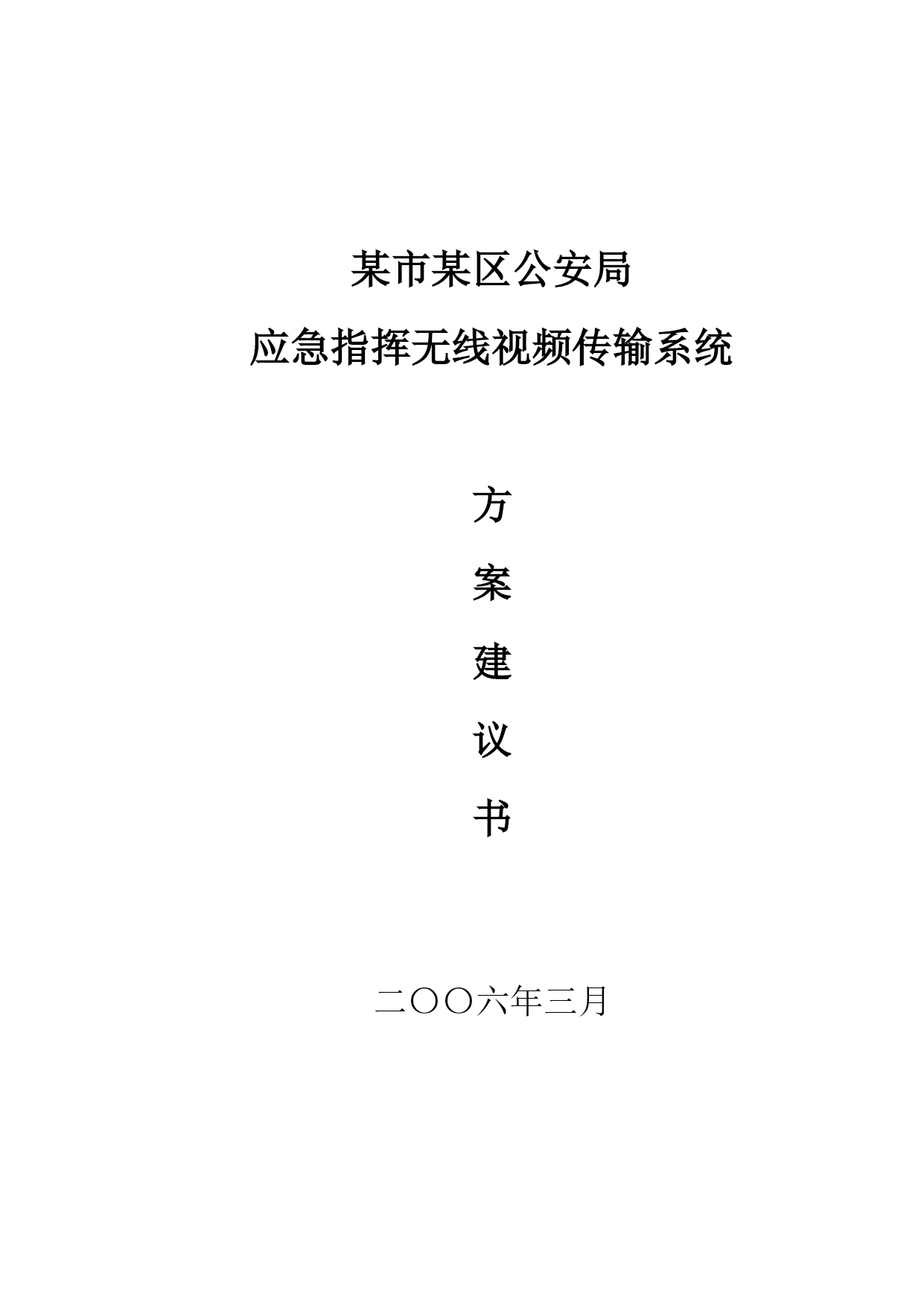

某市某区公安局
应急指挥无线视频传输系统

方
案
建
议
书

二〇〇六年三月

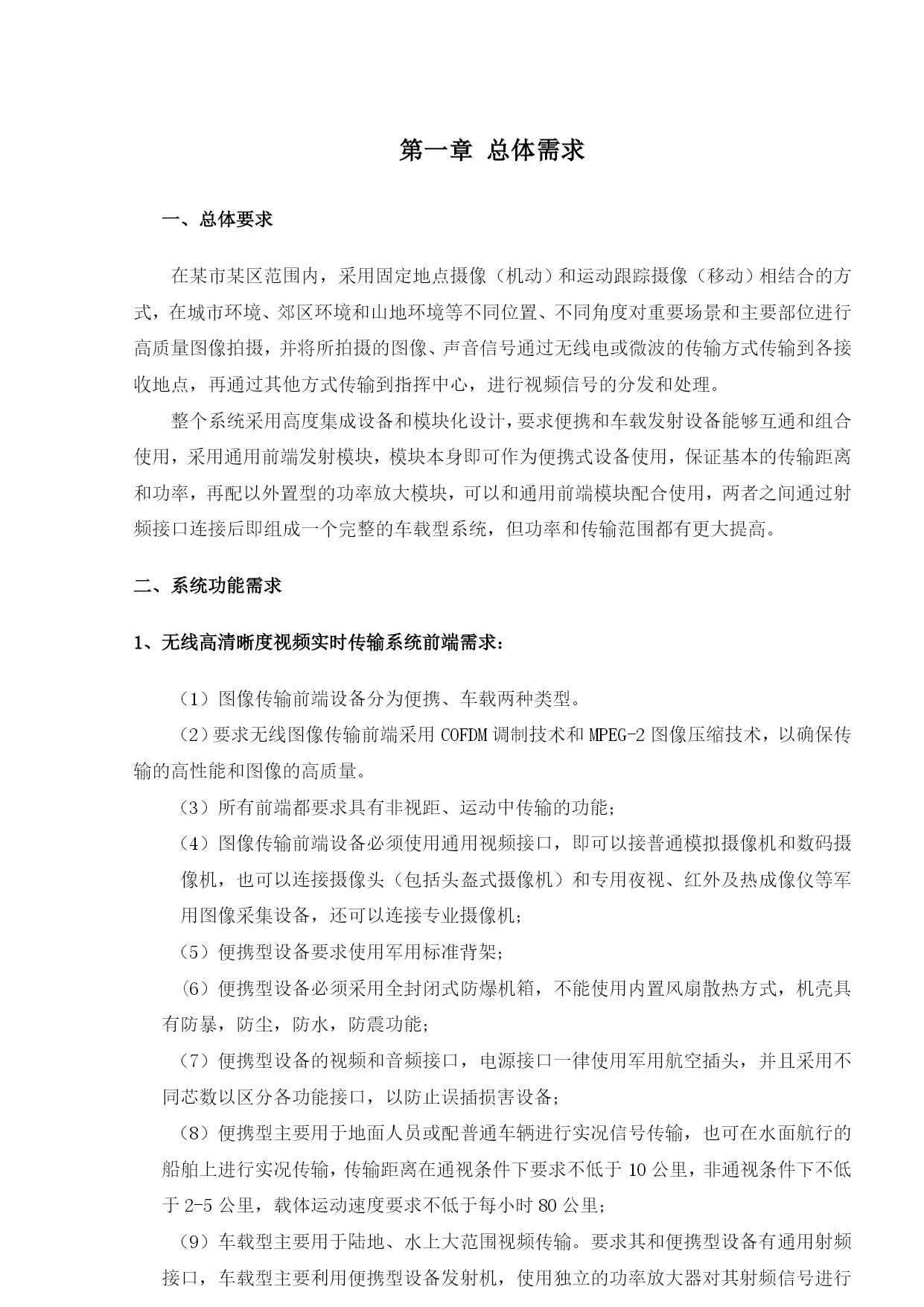

第一章总体需求
一、总体要求
在某市某区范围内，采用固定地点摄像（机动）和运动跟踪摄像（移动）相结合的方式，在城市环境、郊区环境和山地环境等不同位置、不同角度对重要场景和主要部位进行高质量图像拍摄，并将所拍摄的图像、声音信号通过无线电或微波的传输方式传输到各接收地点，再通过其他方式传输到指挥中心，进行视频信号的分发和处理。
整个系统采用高度集成设备和模块化设计，要求便携和车载发射设备能够互通和组合使用，采用通用前端发射模块，模块本身即可作为便携式设备使用，保证基本的传输距离和功率，再配以外置型的功率放大模块，可以和通用前端模块配合使用，两者之间通过射频接口连接后即组成一个完整的车载型系统，但功率和传输范围都有更大提高。
二、系统功能需求
1、无线高清晰度视频实时传输系统前端需求：
（1）图像传输前端设备分为便携、车载两种类型。
（2）要求无线图像传输前端采用COFDM调制技术和MPEG-2图像压缩技术，以确保传输的高性能和图像的高质量。
（3）所有前端都要求具有非视距、运动中传输的功能；
（4）图像传输前端设备必须使用通用视频接口，即可以接普通模拟摄像机和数码摄像机，也可以连接摄像头（包括头盔式摄像机）和专用夜视、红外及热成像仪等军用图像采集设备，还可以连接专业摄像机；
（5）便携型设备要求使用军用标准背架；
(6）便携型设备必须采用全封闭式防爆机箱，不能使用内置风扇散热方式，机壳具有防暴，防尘，防水，防震功能；
（7）便携型设备的视频和音频接口，电源接口一律使用军用航空插头，并且采用不同芯数以区分各功能接口，以防止误插损害设备；
（8）便携型主要用于地面人员或配普通车辆进行实况信号传输，也可在水面航行的船舶上进行实况传输，传输距离在通视条件下要求不低于10公里，非通视条件下不低于2-5公里，载体运动速度要求不低于每小时80公里；
（9）车载型主要用于陆地、水上大范围视频传输。要求其和便携型设备有通用射频接口，车载型主要利用便携型设备发射机，使用独立的功率放大器对其射频信号进行放大，从而起到一机两用，通用性高等功能，并可大大降低装备经费；

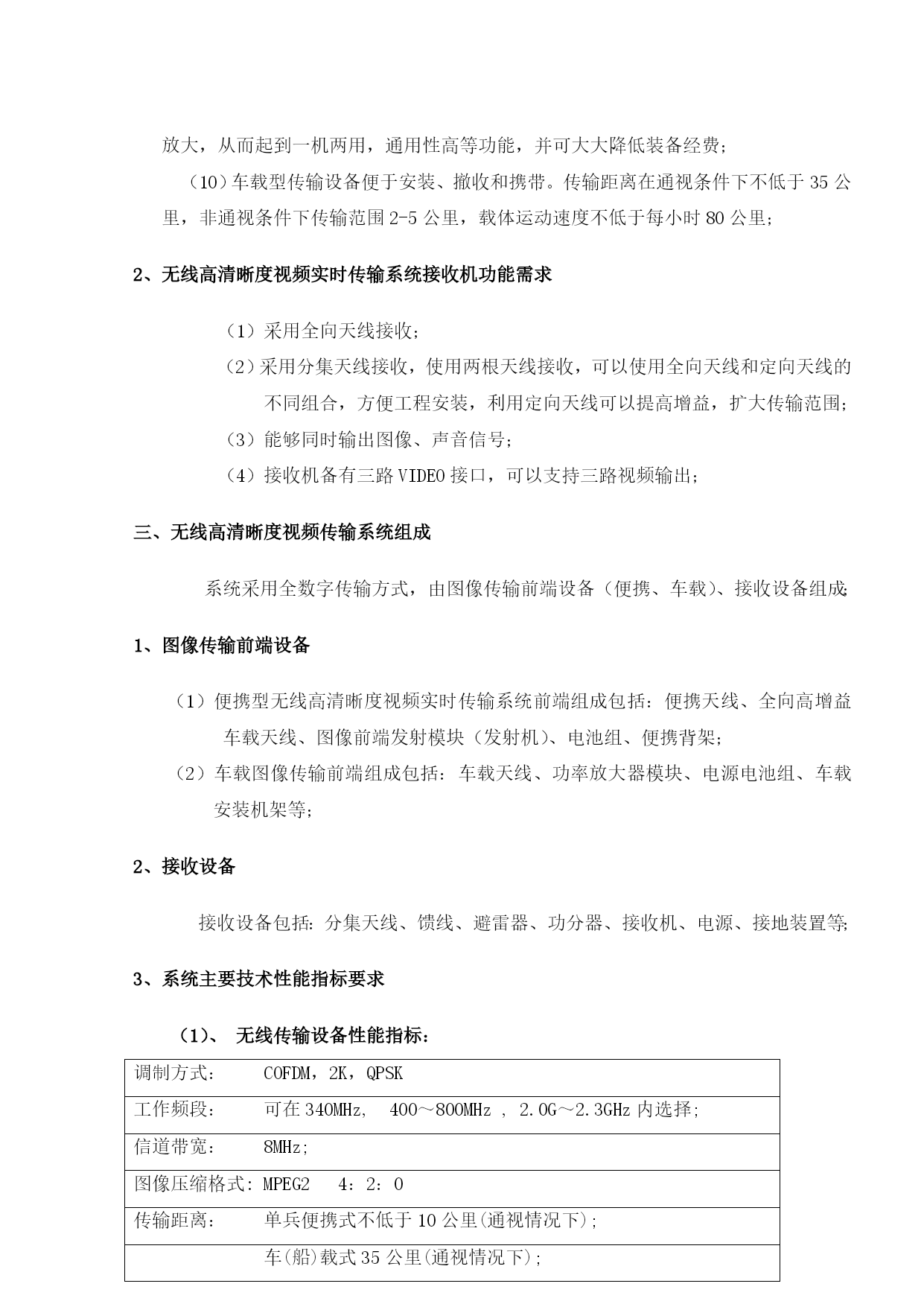

（10）车载型传输设备便于安装、撤收和携带。传输距离在通视条件下不低于35公里，非通视条件下传输范围2-5公里，载体运动速度不低于每小时80公里；
2、无线高清晰度视频实时传输系统接收机功能需求
（1）采用全向天线接收；
（2）采用分集天线接收，使用两根天线接收，可以使用全向天线和定向天线的不同组合，方便工程安装，利用定向天线可以提高增益，扩大传输范围；
（3）能够同时输出图像、声音信号；
（4）接收机备有三路VIDEO接口，可以支持三路视频输出；
三、无线高清晰度视频传输系统组成
系统采用全数字传输方式，由图像传输前端设备（便携、车载）、接收设备组成；
1、图像传输前端设备
（1）便携型无线高清晰度视频实时传输系统前端组成包括：便携天线、全向高增益车载天线、图像前端发射模块（发射机）、电池组、便携背架；
（2）车载图像传输前端组成包括：车载天线、功率放大器模块、电源电池组、车载安装机架等；
2、接收设备
接收设备包括：分集天线、馈线、避雷器、功分器、接收机、电源、接地装置等；
3、系统主要技术性能指标要求
（1）、无线传输设备性能指标：

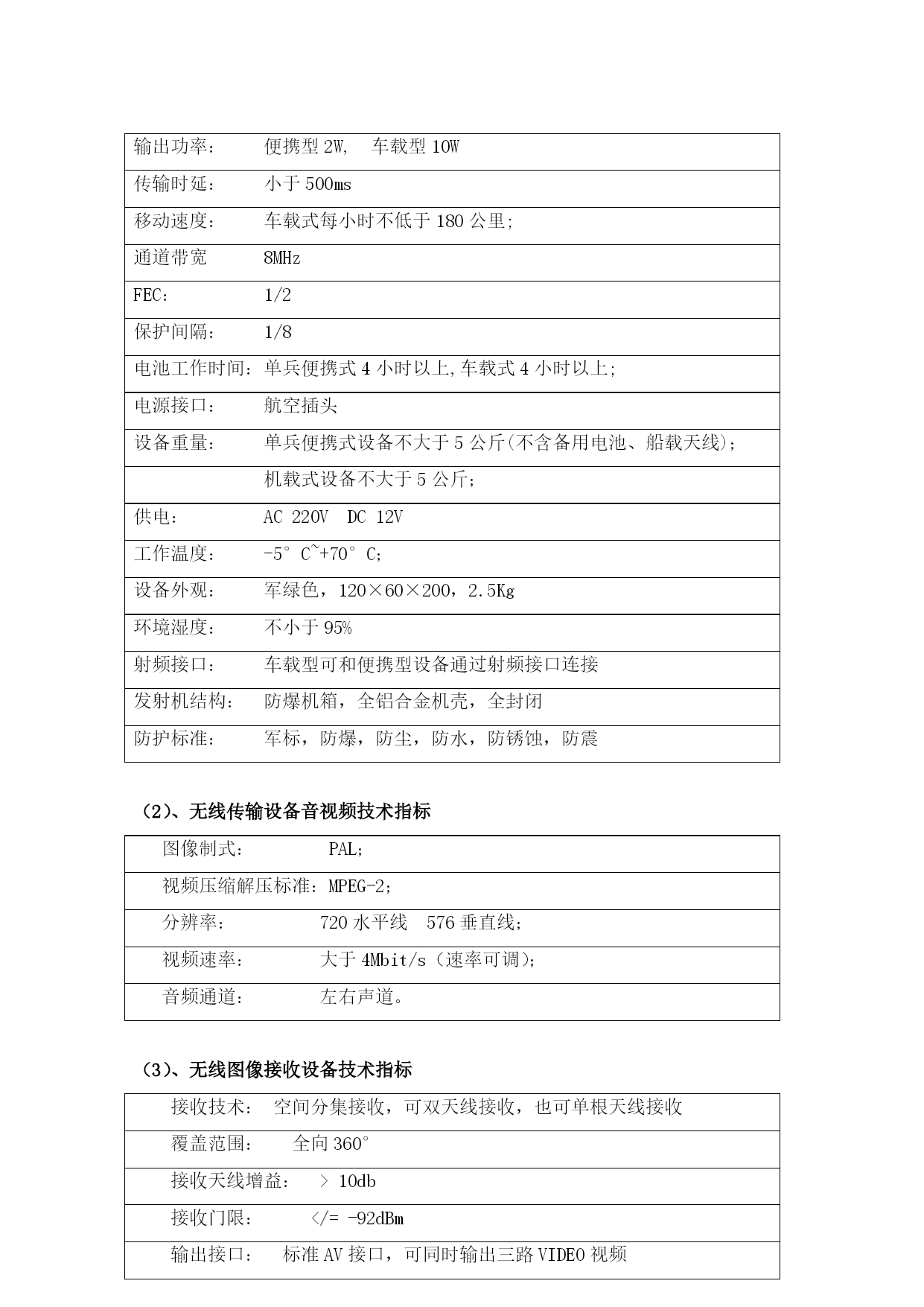

调制方式：COFDM，2K，QPSK工作频段：可在340MHz,400～800MHz,2.0G～2.3GHz内选择;信道带宽：8MHz;图像压缩格式:MPEG24：2：0传输距离：单兵便携式不低于10公里(通视情况下);车(船)载式35公里(通视情况下);输出功率：便携型2W,车载型10W传输时延：小于500ms移动速度：车载式每小时不低于180公里;通道带宽8MHzFEC：1/2保护间隔：1/8电池工作时间：单兵便携式4小时以上,车载式4小时以上;电源接口：航空插头设备重量：单兵便携式设备不大于5公斤(不含备用电池、船载天线)；机载式设备不大于5公斤；供电：AC220VDC12V工作温度：-5°C~+70°C；设备外观：军绿色，120×60×200，2.5Kg环境湿度：不小于95%射频接口：车载型可和便携型设备通过射频接口连接发射机结构：防爆机箱，全铝合金机壳，全封闭防护标准：军标，防爆，防尘，防水，防锈蚀，防震
（2）、无线传输设备音视频技术指标
图像制式：PAL；视频压缩解压标准：MPEG-2；分辨率：720水平线576垂直线；视频速率：大于4Mbit/s（速率可调）；音频通道：左右声道。

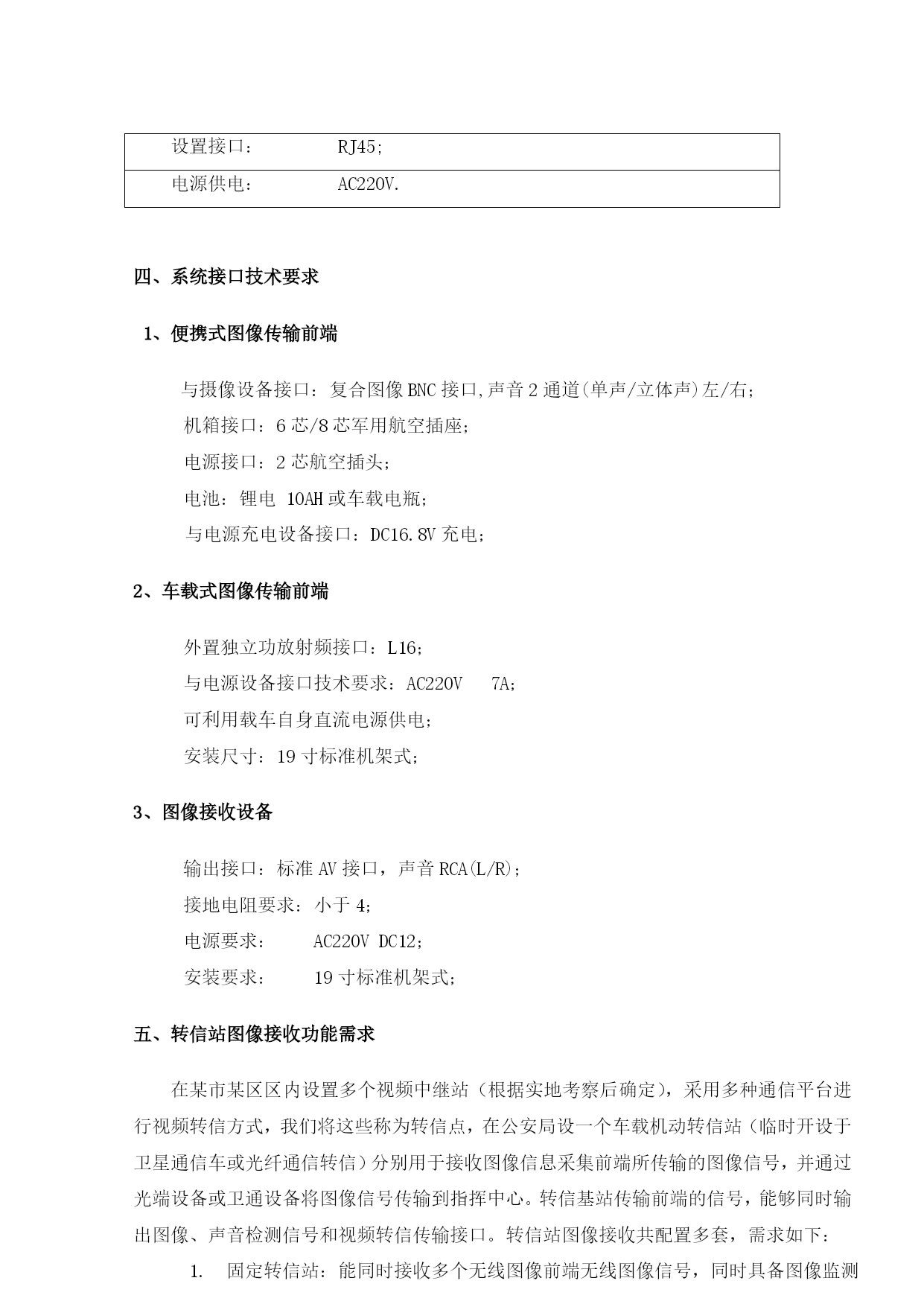

（3）、无线图像接收设备技术指标
接收技术：空间分集接收，可双天线接收，也可单根天线接收覆盖范围：全向360°接收天线增益：>10db接收门限：</=-92dBm输出接口：
