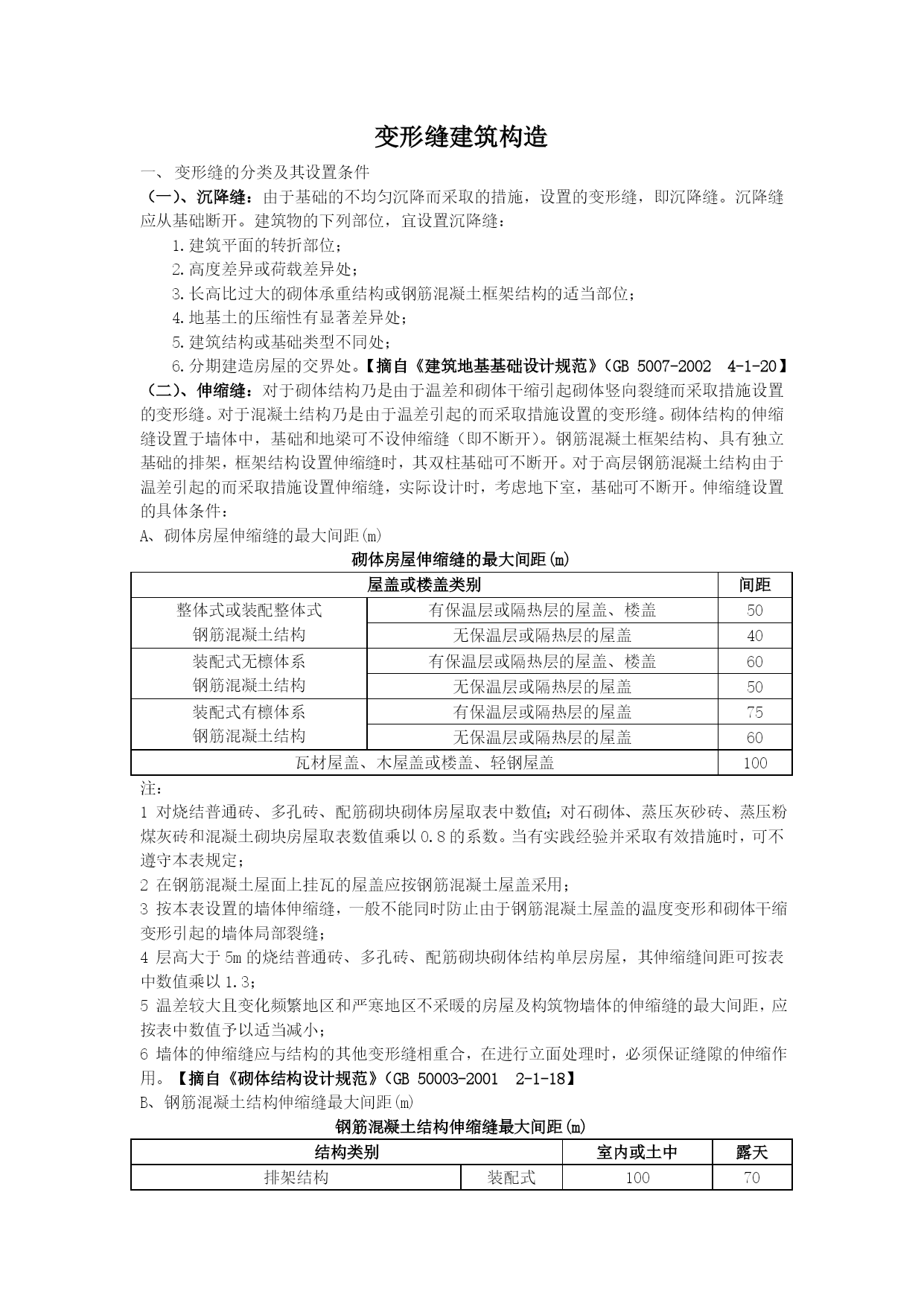

变形缝建筑构造
变形缝的分类及其设置条件
（一）、沉降缝：由于基础的不均匀沉降而采取的措施，设置的变形缝，即沉降缝。沉降缝应从基础断开。建筑物的下列部位，宜设置沉降缝：
1.建筑平面的转折部位；
2.高度差异或荷载差异处；
3.长高比过大的砌体承重结构或钢筋混凝土框架结构的适当部位；
4.地基土的压缩性有显著差异处；
5.建筑结构或基础类型不同处；
6.分期建造房屋的交界处。【摘自《建筑地基基础设计规范》（GB5007-20024-1-20】
（二）、伸缩缝：对于砌体结构乃是由于温差和砌体干缩引起砌体竖向裂缝而采取措施设置的变形缝。对于混凝土结构乃是由于温差引起的而采取措施设置的变形缝。砌体结构的伸缩缝设置于墙体中，基础和地梁可不设伸缩缝（即不断开）。钢筋混凝土框架结构、具有独立基础的排架，框架结构设置伸缩缝时，其双柱基础可不断开。对于高层钢筋混凝土结构由于温差引起的而采取措施设置伸缩缝，实际设计时，考虑地下室，基础可不断开。伸缩缝设置的具体条件：
A、砌体房屋伸缩缝的最大间距(m)

砌体房屋伸缩缝的最大间距(m)
屋盖或楼盖类别间距整体式或装配整体式钢筋混凝土结构有保温层或隔热层的屋盖、楼盖50无保温层或隔热层的屋盖40装配式无檩体系钢筋混凝土结构有保温层或隔热层的屋盖、楼盖60无保温层或隔热层的屋盖50装配式有檩体系钢筋混凝土结构有保温层或隔热层的屋盖75无保温层或隔热层的屋盖60瓦材屋盖、木屋盖或楼盖、轻钢屋盖100注：1对烧结普通砖、多孔砖、配筋砌块砌体房屋取表中数值；对石砌体、蒸压灰砂砖、蒸压粉煤灰砖和混凝土砌块房屋取表数值乘以0.8的系数。当有实践经验并采取有效措施时，可不遵守本表规定；2在钢筋混凝土屋面上挂瓦的屋盖应按钢筋混凝土屋盖采用；3按本表设置的墙体伸缩缝，一般不能同时防止由于钢筋混凝土屋盖的温度变形和砌体干缩变形引起的墙体局部裂缝；4层高大于5m的烧结普通砖、多孔砖、配筋砌块砌体结构单层房屋，其伸缩缝间距可按表中数值乘以1.3；5温差较大且变化频繁地区和严寒地区不采暖的房屋及构筑物墙体的伸缩缝的最大间距，应按表中数值予以适当减小；6墙体的伸缩缝应与结构的其他变形缝相重合，在进行立面处理时，必须保证缝隙的伸缩作用。【摘自《砌体结构设计规范》（GB50003-20012-1-18】
B、钢筋混凝土结构伸缩缝最大间距(m)
钢筋混凝土结构伸缩缝最大间距(m)

结构类别室内或土中露天排架结构装配式10070框架结构装配式7550现浇式5535剪力墙结构装配式6540现浇式4530挡土墙、地下室墙壁等类结构装配式4030现浇式3020注：
1装配整体式结构房屋的伸缩缝间距宜按表中现浇式的数值取用；
2框架-剪力墙结构或框架-核心筒结构房屋的伸缩缝间距可根据结构的具体布置情况取表中框架结构与剪力墙结构之间的数值；
3当屋面无保温或隔热措施时，框架结构、剪力墙结构的伸缩缝间距宜按表中露天栏的数值取用；
4现浇挑檐、雨罩等外露结构的伸缩缝间距不宜大于12m.
5柱高(从基础顶面算起)低于8m的排架结构的伸缩缝最大间距宜适当减小：
6屋面无保温或隔热措施的排架结构的伸缩缝最大间距宜适当减小：
7位于气候干燥地区、夏季炎热且暴雨频繁地区的结构或经常处于高温作用下的结构的伸缩缝最大间距宜适当减小：
8采用滑模类施工工艺的剪力墙结构的伸缩缝最大间距宜适当减小：
9材料收缩较大、室内结构因施工外露时间较长的伸缩缝最大间距宜适当减小：
10混凝土浇筑采用后浇带分段施工的伸缩缝最大间距可适当增大：
11采用专门的预加应力措施的伸缩缝最大间距可适当增大：
12采取能减小混凝土温度变化或收缩的措施的伸缩缝最大间距可适当增大：【摘自《混凝土结构设计规范》（GB50010-20023-1-42】
C、高层建筑结构伸缩缝的最大间距
高层建筑结构伸缩缝的最大间距(m)
结构体系施工方法最大间距（m）框架结构现浇55剪力墙结构现浇45注：1、框架—剪力墙的伸缩缝最大间距可根据结构的具体布置情况取表中框架结构与剪力墙结构之间的数值。
2、顶层加强保温隔热措施，外墙设置外保温层的伸缩缝的间距可适当放宽；
3、每30～40m间距留出施工后浇带，带宽800～1000mm，钢筋采用搭接接头，后浇带混凝土在两个月后浇灌的伸缩缝的间距可适当放宽；
4、采用收缩小的水泥、减少水泥用量、在混凝土中加入适宜的外加剂的伸缩缝的间距可适当放宽；
5、在建筑物长度方向采取部分预应力结构，伸缩缝的间距可适当放宽；【摘自《高层建筑混凝土结构技术规程》（JGJ3-20023-11-13】

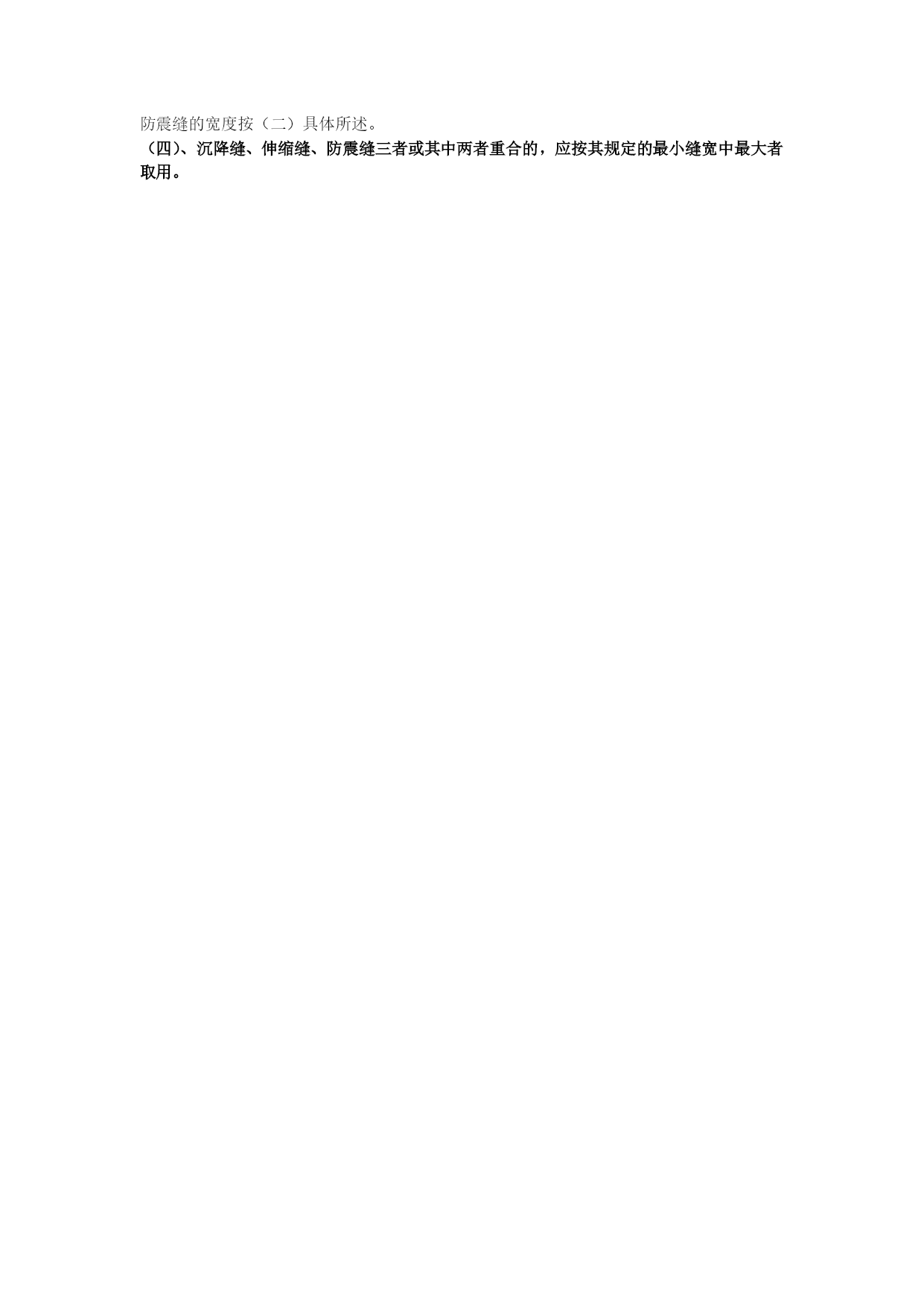

（三）、防震缝：防震缝主要解决体型复杂、平立面特别不规则的建筑结构，可按实际需要在适当部位设置防震缝，形成多个较规则的抗侧力结构单元。【摘自《建筑抗震设计规范》（GB50011-20016-
