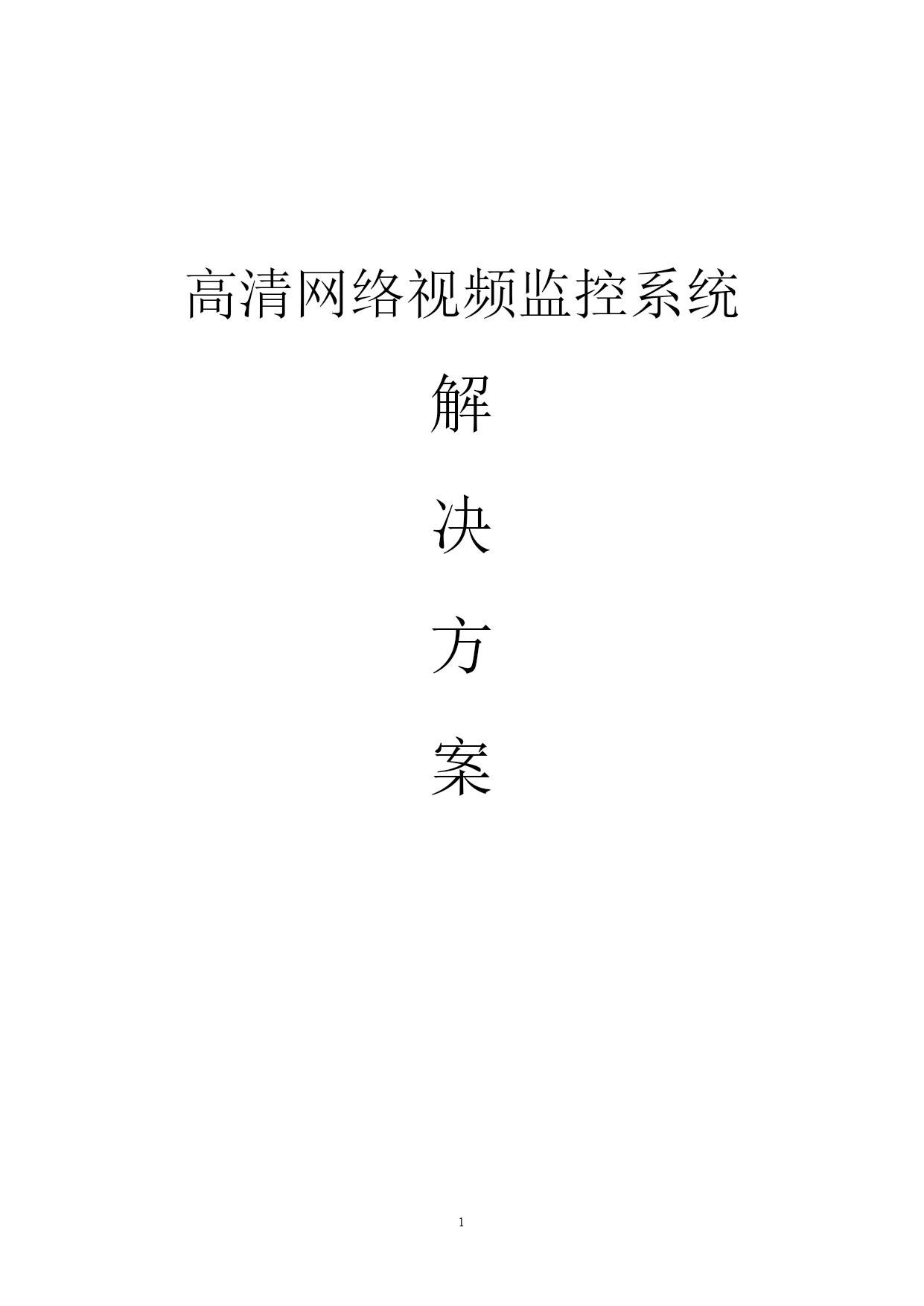

高清网络视频监控系统解决方案.doc

高清网络视频监控系统
解
决
方
案

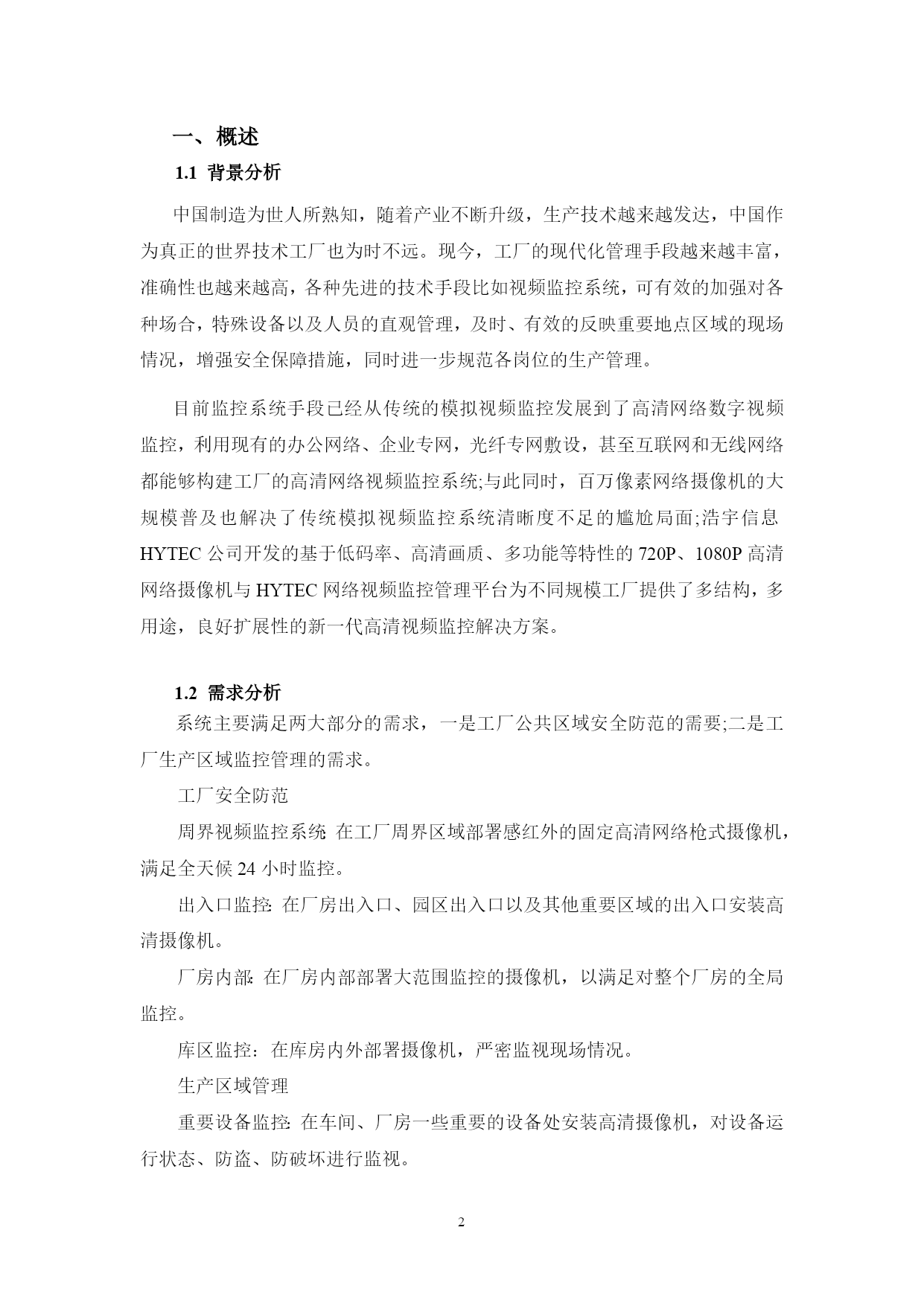

一、概述
1.1背景分析
中国制造为世人所熟知，随着产业不断升级，生产技术越来越发达，中国作为真正的世界技术工厂也为时不远。现今，工厂的现代化管理手段越来越丰富，准确性也越来越高，各种先进的技术手段比如视频监控系统，可有效的加强对各种场合，特殊设备以及人员的直观管理，及时、有效的反映重要地点区域的现场情况，增强安全保障措施，同时进一步规范各岗位的生产管理。
目前监控系统手段已经从传统的模拟视频监控发展到了高清网络数字视频监控，利用现有的办公网络、企业专网，光纤专网敷设，甚至互联网和无线网络都能够构建工厂的高清网络视频监控系统;与此同时，百万像素网络摄像机的大规模普及也解决了传统模拟视频监控系统清晰度不足的尴尬局面;浩宇信息HYTEC公司开发的基于低码率、高清画质、多功能等特性的720P、1080P高清网络摄像机与HYTEC网络视频监控管理平台为不同规模工厂提供了多结构，多用途，良好扩展性的新一代高清视频监控解决方案。

1.2需求分析
系统主要满足两大部分的需求，一是工厂公共区域安全防范的需要;二是工厂生产区域监控管理的需求。
工厂安全防范
周界视频监控系统：在工厂周界区域部署感红外的固定高清网络枪式摄像机，满足全天候24小时监控。
出入口监控：在厂房出入口、园区出入口以及其他重要区域的出入口安装高清摄像机。
厂房内部：在厂房内部部署大范围监控的摄像机，以满足对整个厂房的全局监控。
库区监控：在库房内外部署摄像机，严密监视现场情况。
生产区域管理
重要设备监控：在车间、厂房一些重要的设备处安装高清摄像机，对设备运行状态、防盗、防破坏进行监视。
生产过程监视：对于一些生产线上、操作岗位进行重点监控，记录操作过程和生产线上的生产过程。
其他需求
整个系统应该采用模块化、数字化、网络化架构，满足结构简单化和系统可扩展的需求
利用平台管理软件来统一管理前后端物理设备和虚拟软件模块，做到模块化部署、集中化管理的新一代监控功能。
视频监控管理平台应能与红外报警系统、消防系统、门禁系统等实现联动，满足协同管理、统一调度。
1.3设计原则
1.先进性
本系统采用先进的、具有前瞻性的视频监控技术，包括130万像素数字高清技术、高清视频编解码技术、视频海量存储和高效检索技术和视频智能分析技术等。同时采用先进的综合视频管理平台，借鉴海量多媒体资料管理系统的经验和技术，不仅实现对高清、标清视频的统一管理，还应实现整个系统设备的运维管理，以及各类视频综合智能化应用。
2.可靠性
系统设计、设备选型、调试、安装等环节应严格执行国家、行业的有关标准及公安部门有关安全技术防范的要求，贯彻质量条例，采用稳定、可靠的技术设备，确保系统级别的高稳定性和可靠性，满足实际需求，实现全年365天的全天候长期稳定运行。系统中核心的存储设备、重要的服务器及后台服务软件等，支持
掉电恢复后设备及软件自动恢复正常连接、断网或网络风暴恢复后设备及软件自动恢复正常连接，启动过程无需过多人工干预。
3.安全性
系统传输采用专网，充分利用光纤资源，保证视频信息、控制信息网络传输的安全和畅通，避免采用互联网和VPN进行传输。同时设备接入、传输采用加密技术，提供网络非法入侵保护和避免信息非法被窃取。
4.开放性
高清数字摄像机、网络设备、存储设备及软件平台等均应采用开放式的产品或架构，能够提供完整的SDK、API等二次开发环境，满足构建统一的视频管理及应用平台的需要。

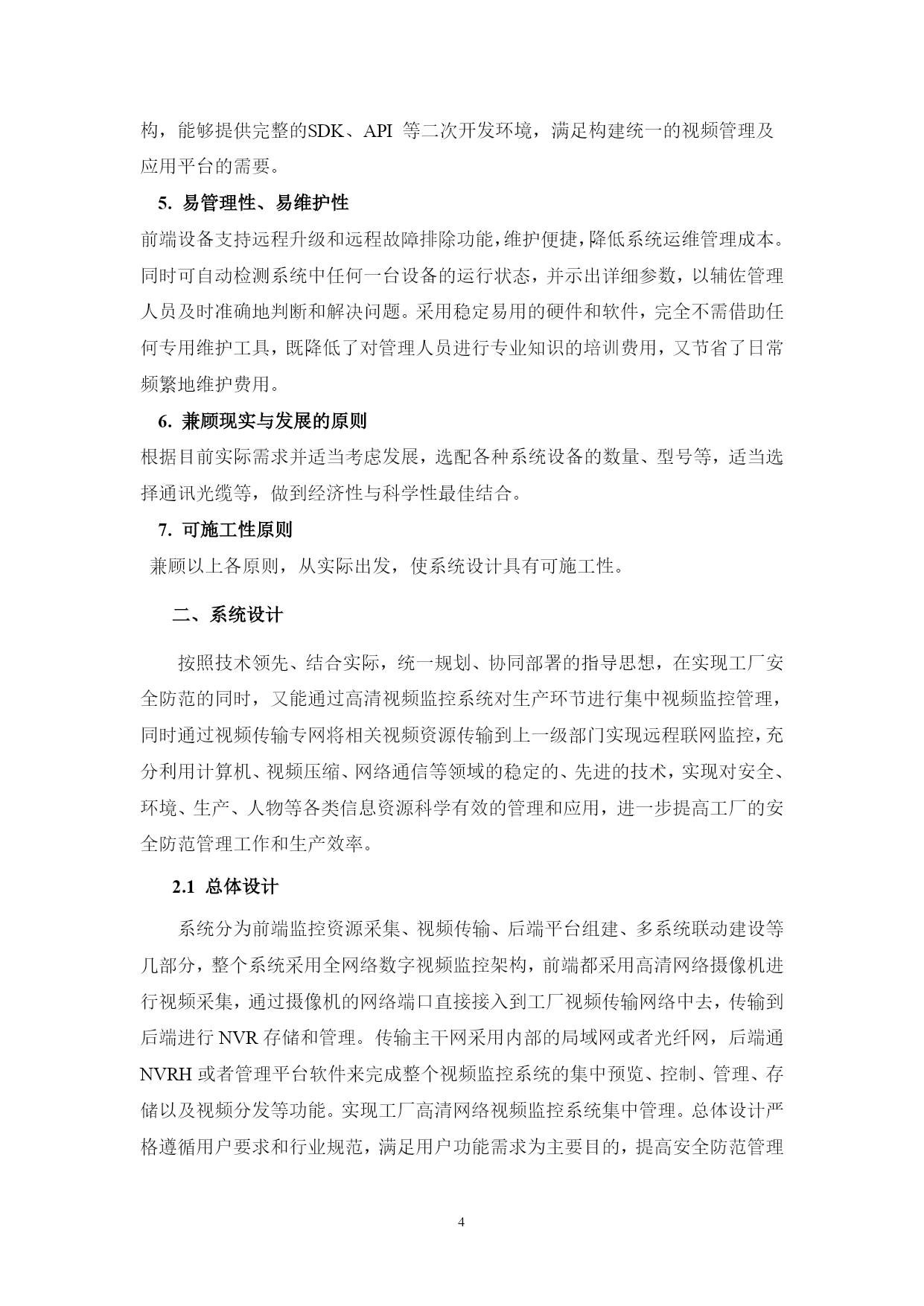

5.易管理性、易维护性
前端设备支持远程升级和远程故障排除功能，维护便捷，降低系统运维管理成本。同时可自动检测系统中任何一台设备的运行状态，并示出详细参数，以辅佐管理人员及时准确地判断和解决问题。采用稳定易用的硬件和软件，完全不需借助任何专用维护工具，既降低了对管理人员进行专业知识的培训费用，又节省了日常频繁地维护费用。
6.兼顾现实与发展的原则
根据目前实际需求并适当考虑发展，选配各种系统设备的数量、型号等，适当选择通讯光缆等，做到经济性与科学性最佳结合。
7.可施工性原则
兼顾以上各原则，从实际出发，使系统设计具有可施工性。
二、系统设计
按照技术领先、结合实际，统一规划、协同部署的指导思想，在实现工厂安全防范的同时，又能通过高清视频监控系统对生产环节进行集中视频监控管理，同时通过视频传输专网将相关视频资源传输到上一级部门实现远程联网监控，充分利用计算机、视频压缩、网络通信等领域的稳定的、先进的技术，实现对安全、环境、生产、人物等各类信息资源科学有效的管理和应用，进一步提高工厂的安全防范管理工作和生产效率。
2.1总体设计
系统分为前端监控资源采集、视频传输、后端平台组建、多系统联动建设等几部分，整个系统采用全网络数字视频监控架构，前端都采用
