建筑构造(下册)重点.doc

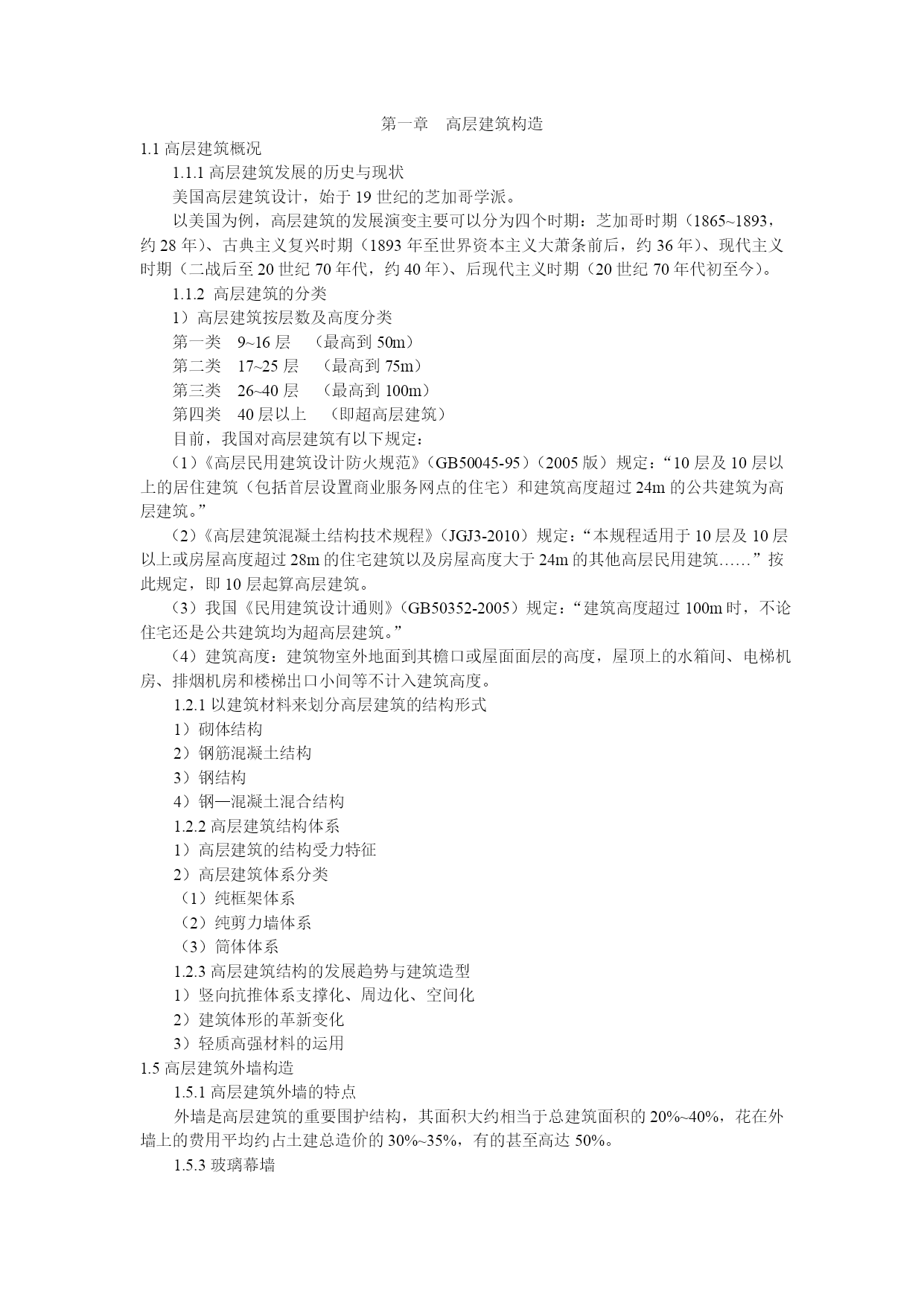

第一章高层建筑构造
1.1高层建筑概况
1.1.1高层建筑发展的历史与现状
美国高层建筑设计，始于19世纪的芝加哥学派。
以美国为例，高层建筑的发展演变主要可以分为四个时期：芝加哥时期（1865~1893，约28年）、古典主义复兴时期（1893年至世界资本主义大萧条前后，约36年）、现代主义时期（二战后至20世纪70年代，约40年）、后现代主义时期（20世纪70年代初至今）。
1.1.2高层建筑的分类
1）高层建筑按层数及高度分类
第一类9~16层（最高到50m）
第二类17~25层（最高到75m）
第三类26~40层（最高到100m）
第四类40层以上（即超高层建筑）
目前，我国对高层建筑有以下规定：
（1）《高层民用建筑设计防火规范》（GB50045-95）（2005版）规定：“10层及10层以上的居住建筑（包括首层设置商业服务网点的住宅）和建筑高度超过24m的公共建筑为高层建筑。”
（2）《高层建筑混凝土结构技术规程》（JGJ3-2010）规定：“本规程适用于10层及10层以上或房屋高度超过28m的住宅建筑以及房屋高度大于24m的其他高层民用建筑……”按此规定，即10层起算高层建筑。
（3）我国《民用建筑设计通则》（GB50352-2005）规定：“建筑高度超过100m时，不论住宅还是公共建筑均为超高层建筑。”
（4）建筑高度：建筑物室外地面到其檐口或屋面面层的高度，屋顶上的水箱间、电梯机房、排烟机房和楼梯出口小间等不计入建筑高度。
1.2.1以建筑材料来划分高层建筑的结构形式
1）砌体结构
2）钢筋混凝土结构
3）钢结构
4）钢—混凝土混合结构
1.2.2高层建筑结构体系
1）高层建筑的结构受力特征
2）高层建筑体系分类
（1）纯框架体系
（2）纯剪力墙体系
（3）筒体体系
1.2.3高层建筑结构的发展趋势与建筑造型
1）竖向抗推体系支撑化、周边化、空间化
2）建筑体形的革新变化
3）轻质高强材料的运用
1.5高层建筑外墙构造
1.5.1高层建筑外墙的特点
外墙是高层建筑的重要围护结构，其面积大约相当于总建筑面积的20%~40%，花在外墙上的费用平均约占土建总造价的30%~35%，有的甚至高达50%。
1.5.3玻璃幕墙

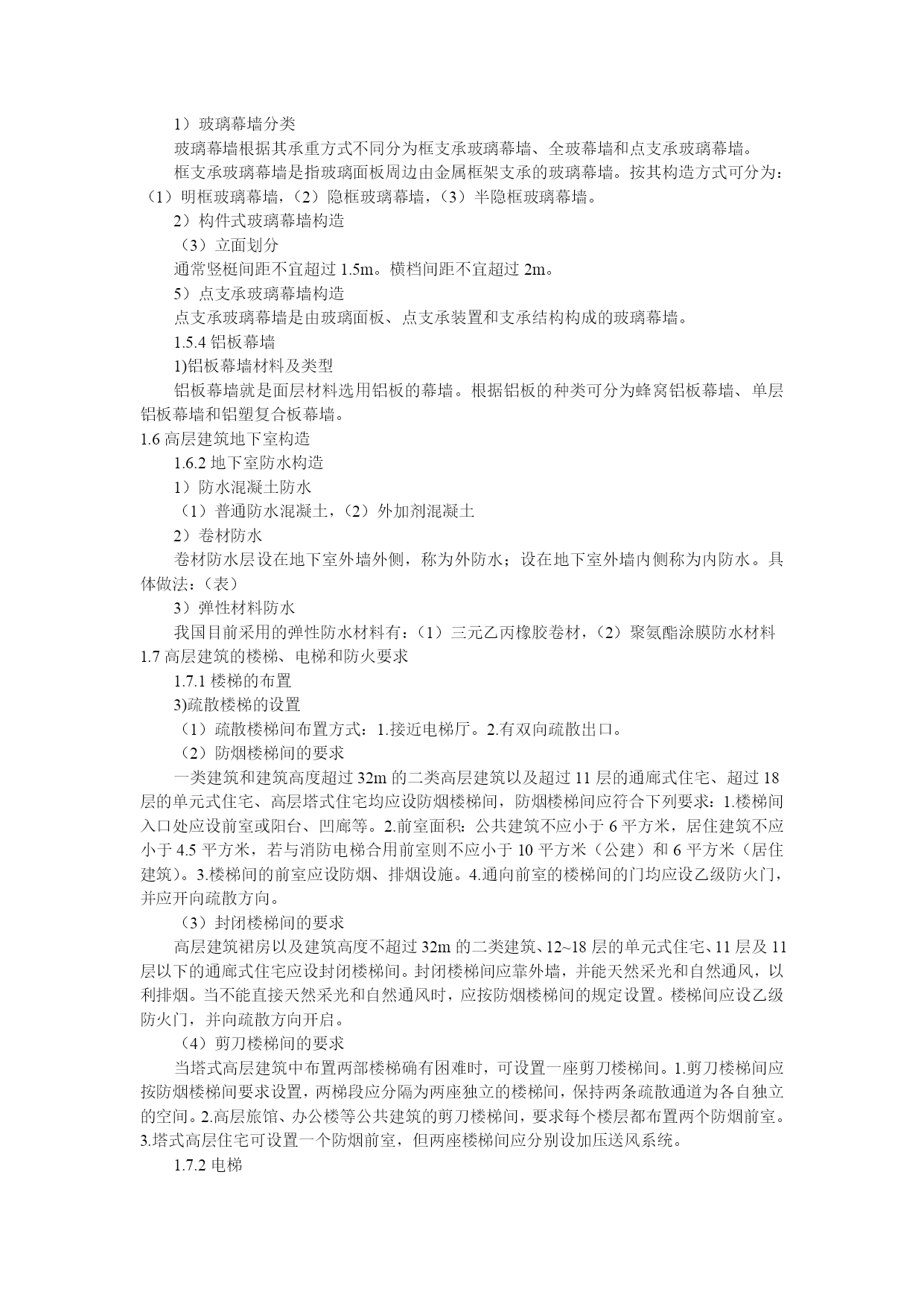

1）玻璃幕墙分类
玻璃幕墙根据其承重方式不同分为框支承玻璃幕墙、全玻幕墙和点支承玻璃幕墙。
框支承玻璃幕墙是指玻璃面板周边由金属框架支承的玻璃幕墙。按其构造方式可分为：（1）明框玻璃幕墙，（2）隐框玻璃幕墙，（3）半隐框玻璃幕墙。
2）构件式玻璃幕墙构造
（3）立面划分
通常竖梃间距不宜超过1.5m。横档间距不宜超过2m。
5）点支承玻璃幕墙构造
点支承玻璃幕墙是由玻璃面板、点支承装置和支承结构构成的玻璃幕墙。
1.5.4铝板幕墙
1)铝板幕墙材料及类型
铝板幕墙就是面层材料选用铝板的幕墙。根据铝板的种类可分为蜂窝铝板幕墙、单层铝板幕墙和铝塑复合板幕墙。
1.6高层建筑地下室构造
1.6.2地下室防水构造
1）防水混凝土防水
（1）普通防水混凝土，（2）外加剂混凝土
2）卷材防水
卷材防水层设在地下室外墙外侧，称为外防水；设在地下室外墙内侧称为内防水。具体做法：（表）
3）弹性材料防水
我国目前采用的弹性防水材料有：（1）三元乙丙橡胶卷材，（2）聚氨酯涂膜防水材料
1.7高层建筑的楼梯、电梯和防火要求
1.7.1楼梯的布置
3)疏散楼梯的设置
（1）疏散楼梯间布置方式：1.接近电梯厅。2.有双向疏散出口。
（2）防烟楼梯间的要求
一类建筑和建筑高度超过32m的二类高层建筑以及超过11层的通廊式住宅、超过18层的单元式住宅、高层塔式住宅均应设防烟楼梯间，防烟楼梯间应符合下列要求：1.楼梯间入口处应设前室或阳台、凹廊等。2.前室面积：公共建筑不应小于6平方米，居住建筑不应小于4.5平方米，若与消防电梯合用前室则不应小于10平方米（公建）和6平方米（居住建筑）。3.楼梯间的前室应设防烟、排烟设施。4.通向前室的楼梯间的门均应设乙级防火门，并应开向疏散方向。
（3）封闭楼梯间的要求
高层建筑裙房以及建筑高度不超过32m的二类建筑、12~18层的单元式住宅、11层及11层以下的通廊式住宅应设封闭楼梯间。封闭楼梯间应靠外墙，并能天然采光和自然通风，以利排烟。当不能直接天然采光和自然通风时，应按防烟楼梯间的规定设置。楼梯间应设乙级防火门，并向疏散方向开启。
（4）剪刀楼梯间的要求
当塔式高层建筑中布置两部楼梯确有困难时，可设置一座剪刀楼梯间。1.剪刀楼梯间应按防烟楼梯间要求设置，两梯段应分隔为两座独立的楼梯间，保持两条疏散通道为各自独立的空间。2.高层旅馆、办公楼等公共建筑的剪刀楼梯间，要求每个楼层都布置两个防烟前室。3.塔式高层住宅可设置一个防烟前室，但两座楼梯间应分别设加压送风系统。
1.7.2电梯

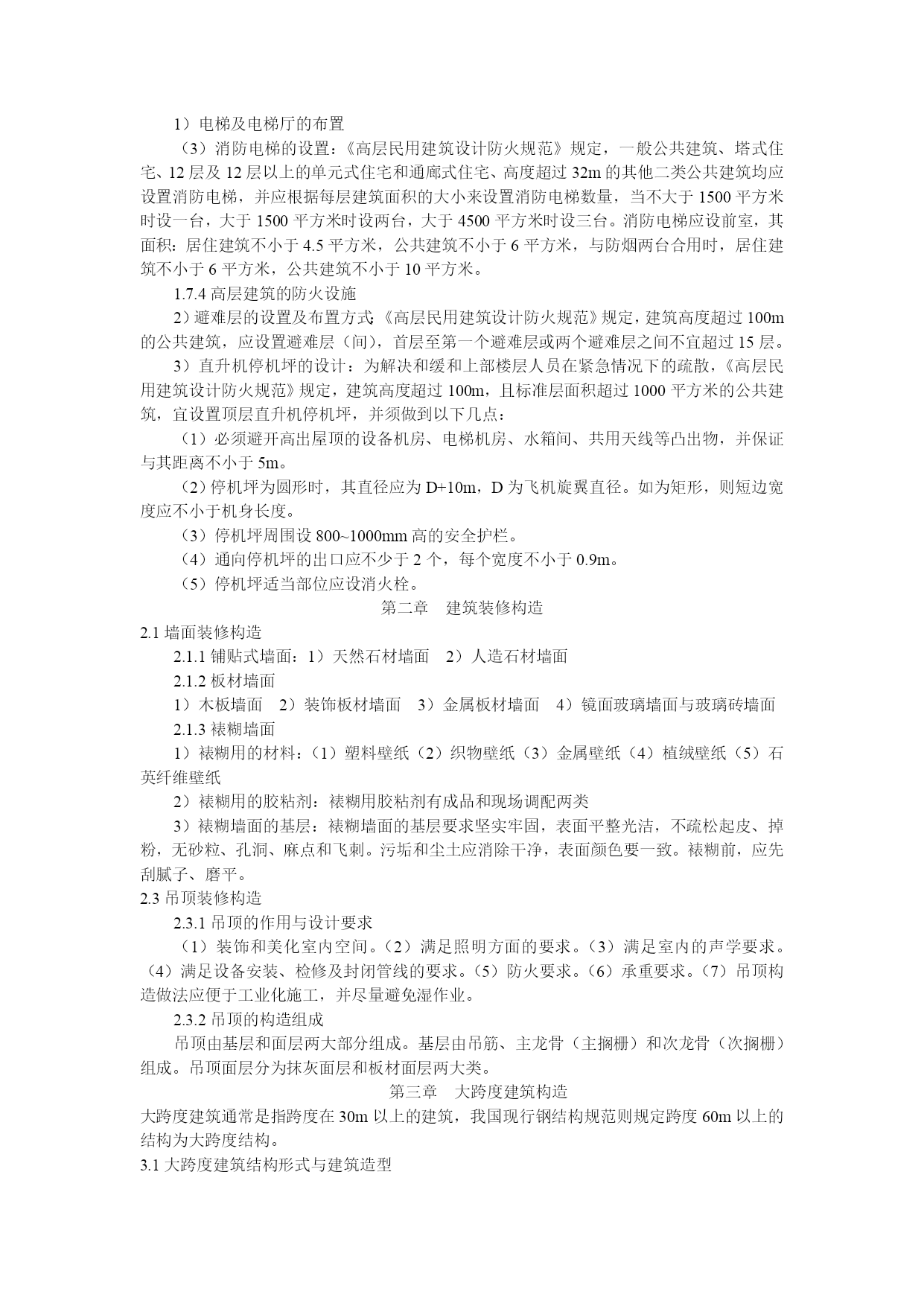

1）电梯及
