关于CAD绘图比例、出图比例及探索者比例说明.doc

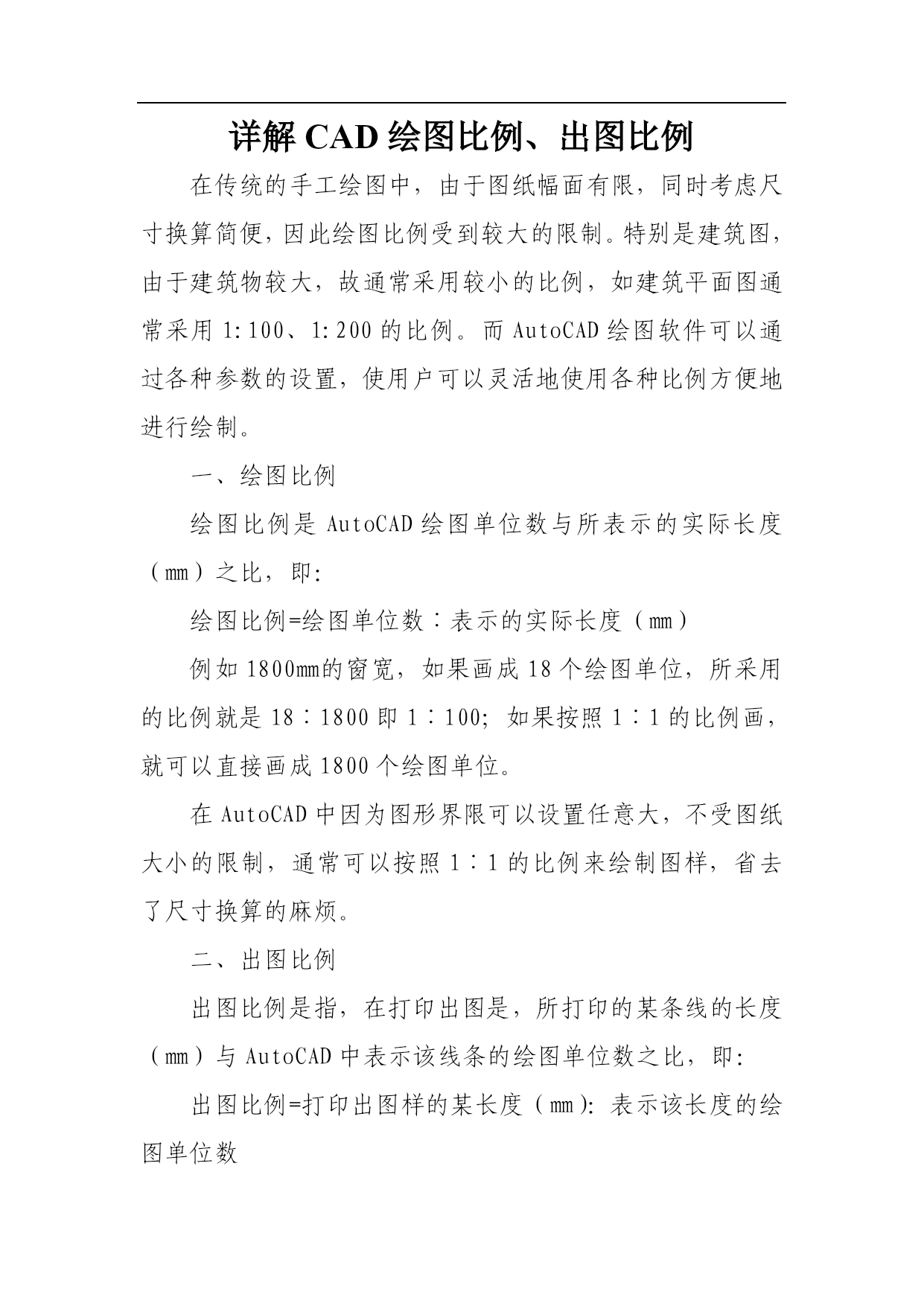

详解CAD绘图比例、出图比例
在传统的手工绘图中，由于图纸幅面有限，同时考虑尺寸换算简便，因此绘图比例受到较大的限制。特别是建筑图，由于建筑物较大，故通常采用较小的比例，如建筑平面图通常采用1:100、1:200的比例。而AutoCAD绘图软件可以通过各种参数的设置，使用户可以灵活地使用各种比例方便地进行绘制。
一、绘图比例
绘图比例是AutoCAD绘图单位数与所表示的实际长度（㎜）之比，即：
绘图比例=绘图单位数︰表示的实际长度（㎜）
例如1800㎜的窗宽，如果画成18个绘图单位，所采用的比例就是18︰1800即1︰100；如果按照1︰1的比例画，就可以直接画成1800个绘图单位。
在AutoCAD中因为图形界限可以设置任意大，不受图纸大小的限制，通常可以按照1︰1的比例来绘制图样，省去了尺寸换算的麻烦。
二、出图比例
出图比例是指，在打印出图是，所打印的某条线的长度（㎜）与AutoCAD中表示该线条的绘图单位数之比，即：
出图比例=打印出图样的某长度（㎜）：表示该长度的绘图单位数

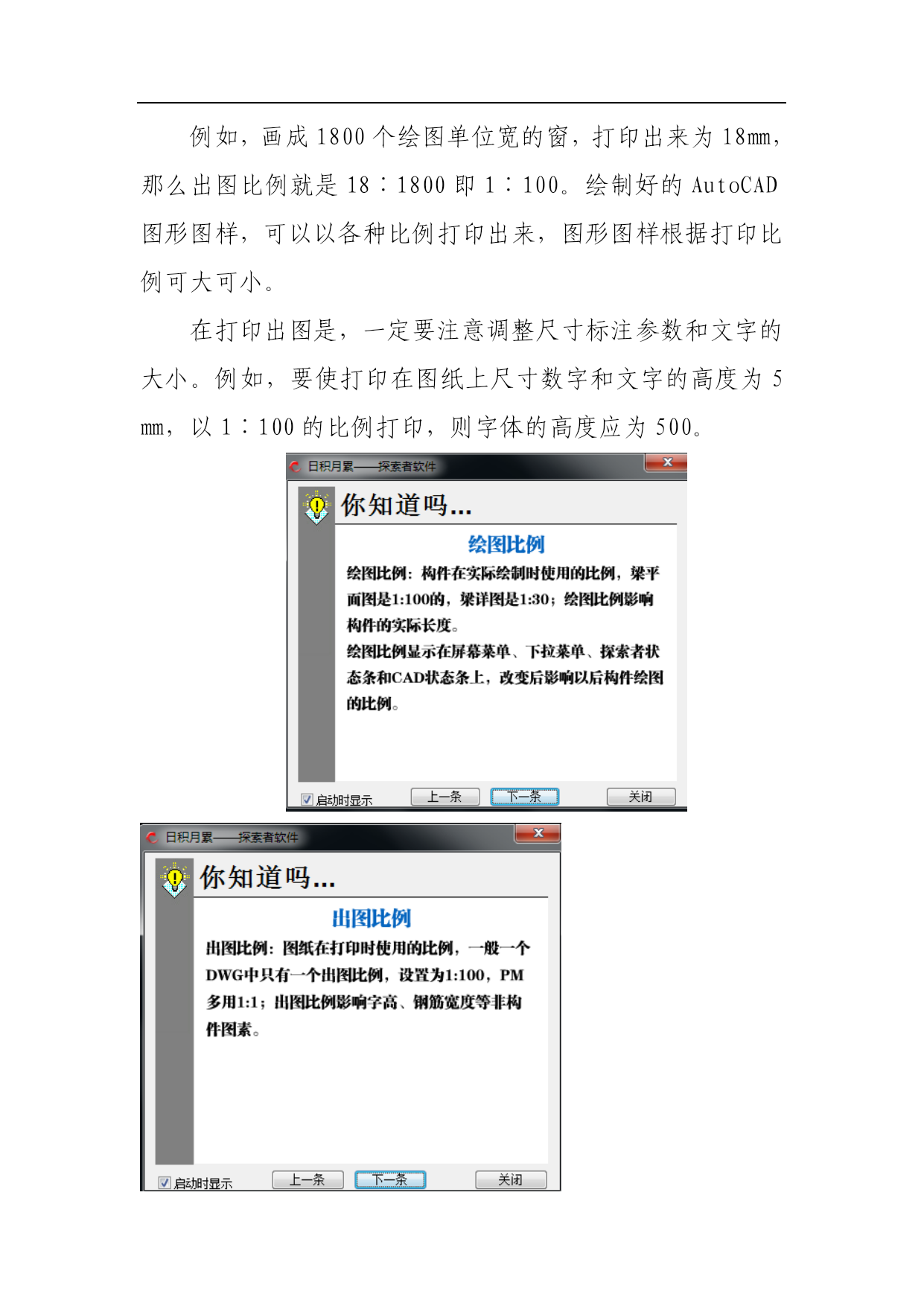

例如，画成1800个绘图单位宽的窗，打印出来为18㎜，那么出图比例就是18︰1800即1︰100。绘制好的AutoCAD图形图样，可以以各种比例打印出来，图形图样根据打印比例可大可小。
在打印出图是，一定要注意调整尺寸标注参数和文字的大小。例如，要使打印在图纸上尺寸数字和文字的高度为5㎜，以1︰100的比例打印，则字体的高度应为500。
