第1章电子线路CAD与Protel9SE.ppt

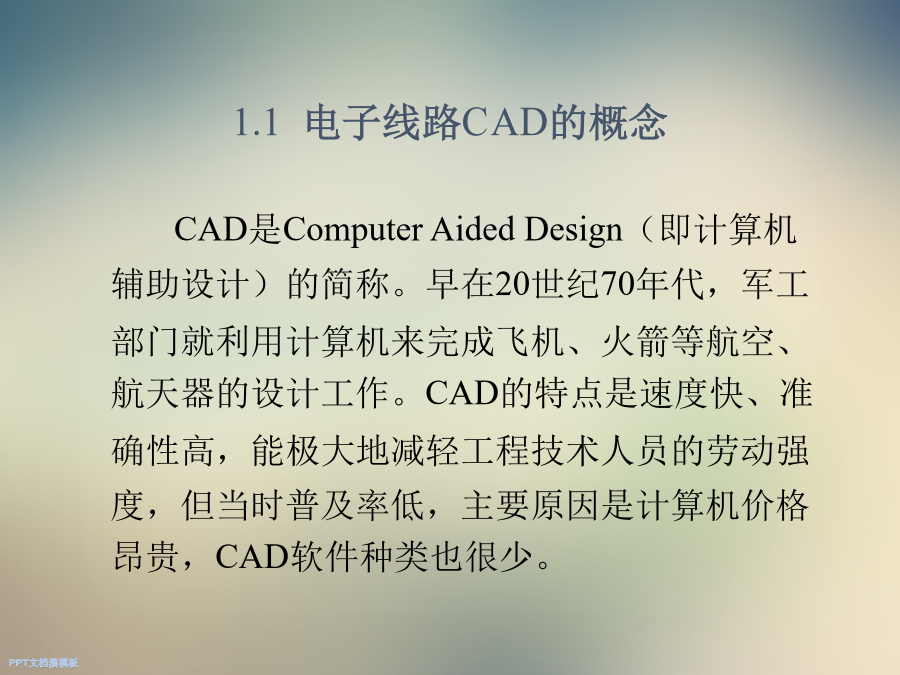

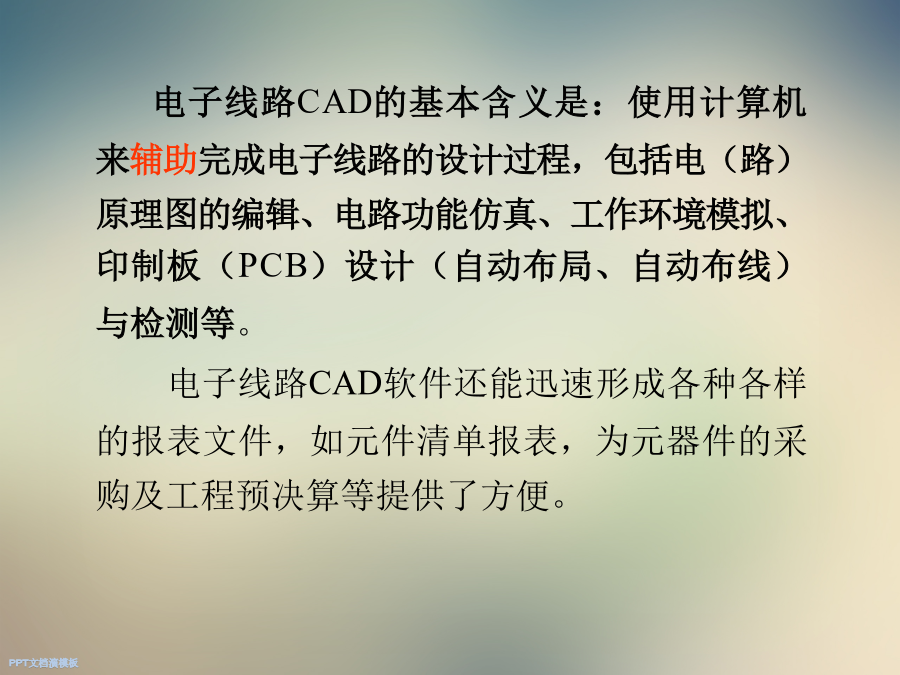

08三月20251.1电子线路CAD的概念电子线路CAD的基本含义是：使用计算机来辅助完成电子线路的设计过程，包括电（路）原理图的编辑、电路功能仿真、工作环境模拟、印制板（PCB）设计（自动布局、自动布线）与检测等。
电子线路CAD软件还能迅速形成各种各样的报表文件，如元件清单报表，为元器件的采购及工程预决算等提供了方便。

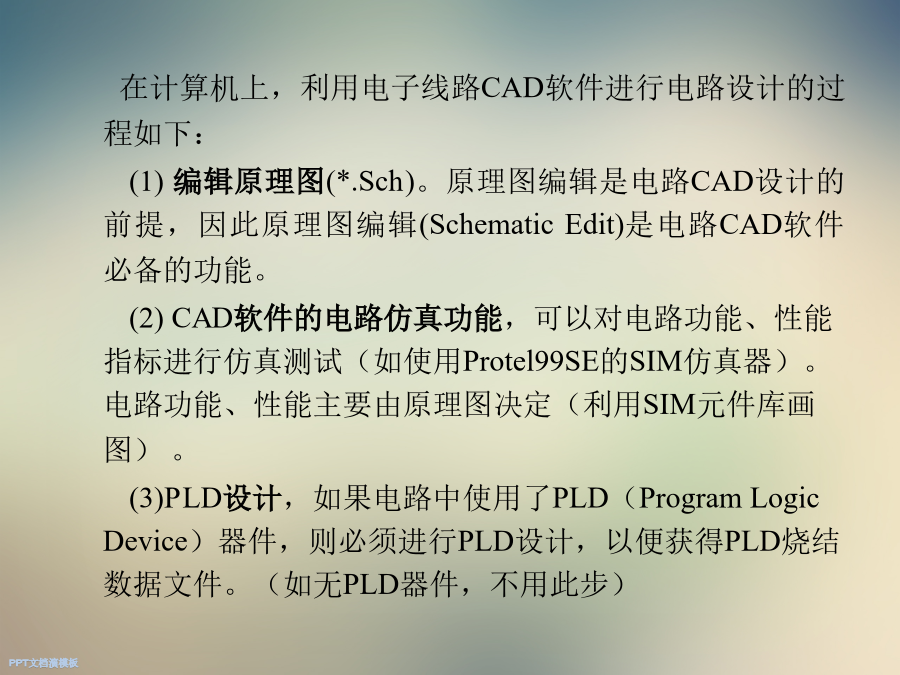

在计算机上，利用电子线路CAD软件进行电路设计的过程如下：
(1)编辑原理图(*.Sch)。原理图编辑是电路CAD设计的前提，因此原理图编辑(SchematicEdit)是电路CAD软件必备的功能。
(2)CAD软件的电路仿真功能，可以对电路功能、性能指标进行仿真测试（如使用Protel99SE的SIM仿真器）。电路功能、性能主要由原理图决定（利用SIM元件库画图）。

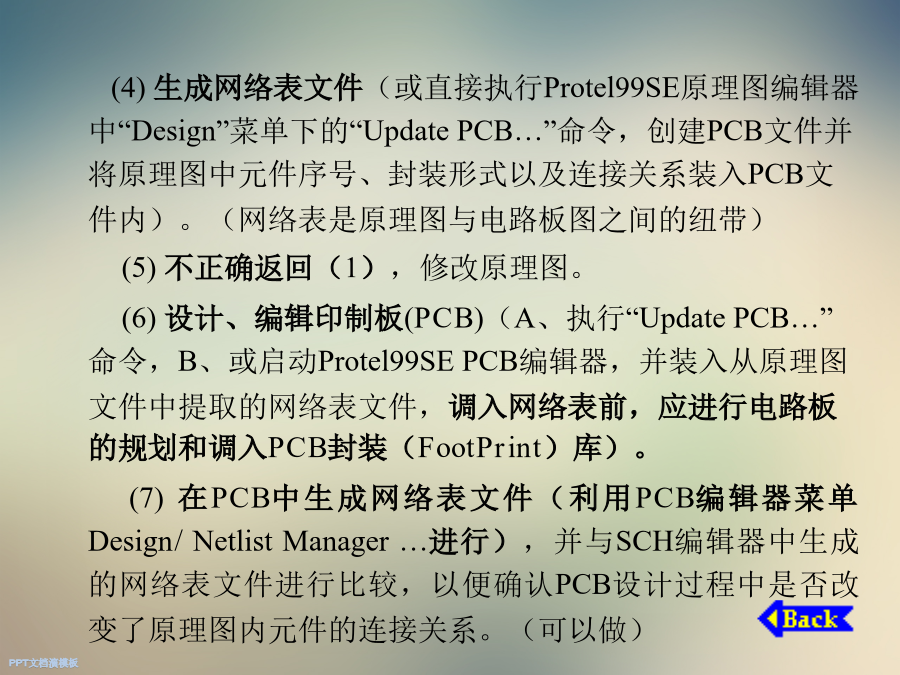

(3)PLD设计，如果电路中使用了PLD（ProgramLogicDevice）器件，则必须进行PLD设计，以便获得PLD烧结数据文件。（如无PLD器件，不用此步）(4)生成网络表文件（或直接执行Protel99SE原理图编辑器中“Design”菜单下的“UpdatePCB…”命令，创建PCB文件并将原理图中元件序号、封装形式以及连接关系装入PCB文件内）。（网络表是原理图与电路板图之间的纽带）
(5)不正确返回（1），修改原理图。
(6)设计、编辑印制板(PCB)（A、执行“UpdatePCB…”命令，B、或启动Protel99SEPCB编辑器，并装入从原理图文件中提取的网络表文件，调入网络表前，应进行电路板的规划和调入PCB封装（FootPrint）库）。
(7)在PCB中生成网络表文件（利用PCB编辑器菜单Design/NetlistManager…进行），并与SCH编辑器中生成的网络表文件进行比较，以便确认PCB设计过程中是否改变了原理图内元件的连接关系。（可以做）（8）电路板元件布局，可以手动和自动布局,布局前，应进行布局参数设计。
（9）电路板布线，可以手动和自动布线，布线前，应进行布线规则设计。
（10）资料输出，可以输出原理图、PCB图、及各种报表，还可以进行打印。1.2Protel99SE概述Protel99SE具有如下特点：
(1)将电原理图编辑(SchematicEdit)、印制电路板设计(PCB)、可编程逻辑器件PLD设计、自动布线(Route)、电路模拟/仿真(Sim)等功能有机地结合在一起，是真正意义上的EDA软件，智能化、自动化程度高。
(2)支持由上到下或由下到上的层次电路设计，使其能够完成大型、复杂的电路设计。
(3)仿真测试：当电原理图中的元件来自仿真元件库时，可以直接对电原理图中的电路进行仿真测试。(4)提供ERC(电气规则检查)和DRC(设计规则检查)，最大限度地减少设计差错。
(5)库元件的管理、编辑功能完善，操作非常方便。通过基本的作图工具，即可完成原理图用元件电气图形符号以及PCB用元件封装（Footprint）图形的编辑、制作。
(6)全面兼容低级版本（TANGO及ProtelforDOS，ProtelforWindows），向下兼容即在Protel99SE中可以使用、编辑TANGO或低版本Protel建立的文件，并提供了与OrCAD(也是一种电路图工具）格式文件转换功能。(7)Schematic和PCB之间具有动态链接功能（通过，Synchronizer实现）保证了原理图与印制板的一致性，以便相互检查、校验。
(8)具有连续操作功能，可以快速地放置同类型元件、连线等。
1.3Protel99SE的安装及启动当分辨率为800×600或更低时，将不能完整显示ProtelSE99窗口的下侧及右侧部分（对于15英寸显示器来说，当显示分辨率为1024×768时，字体太小，不便阅读，因此17英寸显示器可能是Protel99SE的最低要求），系统采用win98、Win2000、WinXP也可以（界面有些变化）。
2.Protel99SE的安装
将Protel99SECD-ROM盘片插入CD-ROM驱动器内，如果硬盘中装有Protel99SE安装文件，也可以从硬盘安装。
安装过程：在安装文件中双击Setup，而后进入安装过程，启动后要求输入产品序列号、选择安装路径、选择安装内容等，最后安装servicepack6软件包。图1-1Protel99SE安装文件图1-2Protel99SE安装向导1图1-3Protel99SE安装向导2图1-4Protel99SE安装过程3（输入序列号）图1-5Protel99SE安装过程4（选择安装路径）图1-6Protel99SE安装过程5（选择安装方式）图1-7Protel99SE安装过程6（选择安装内容）图1-8Protel99SE安装过程7（程序文件夹名）图1-9Prot
