CAD基础教程第10章尺寸标注.ppt

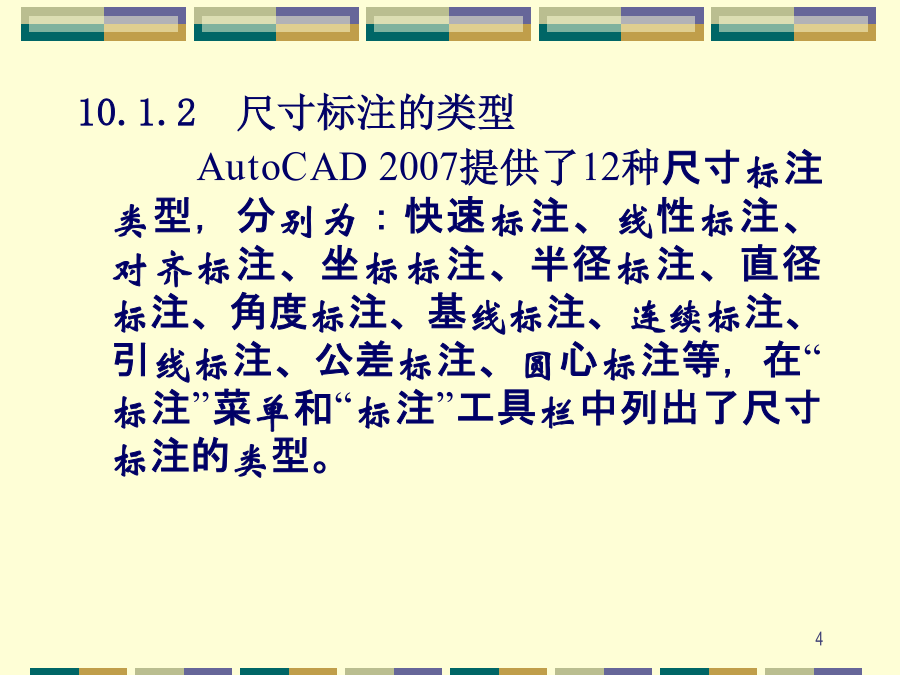

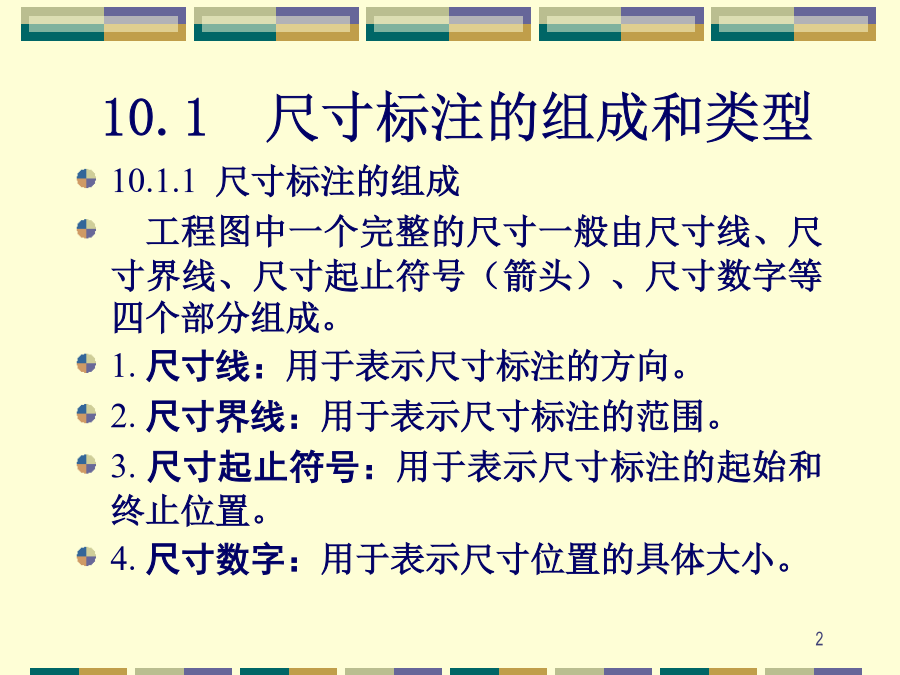

第10章尺寸标注10.1尺寸标注的组成和类型尺寸标注的组成10.1.2尺寸标注的类型

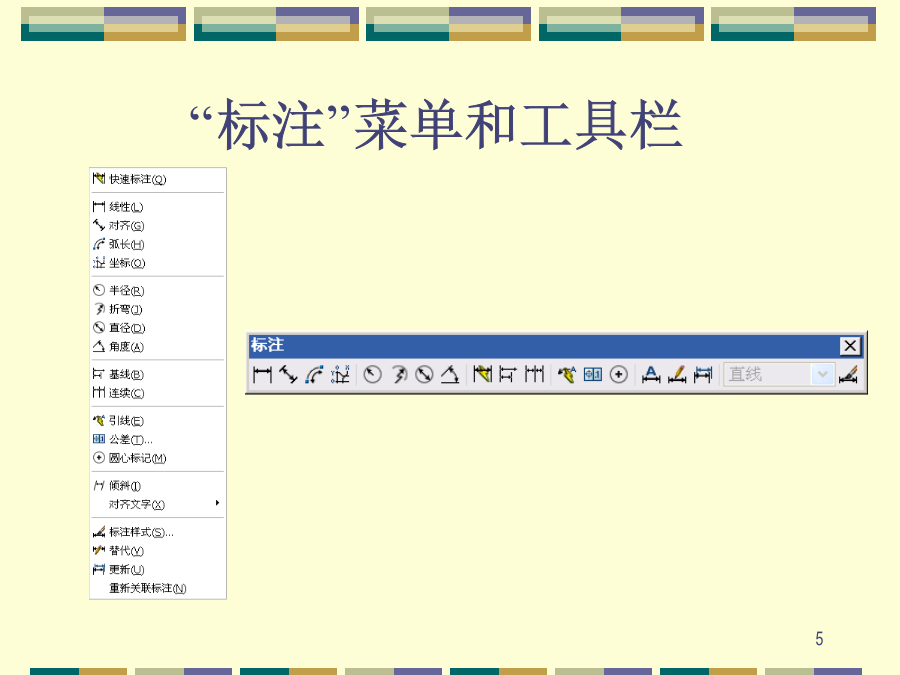

AutoCAD2007提供了12种尺寸标注类型，分别为：快速标注、线性标注、对齐标注、坐标标注、半径标注、直径标注、角度标注、基线标注、连续标注、引线标注、公差标注、圆心标注等，在“标注”菜单和“标注”工具栏中列出了尺寸标注的类型。“标注”菜单和工具栏10.2设置尺寸标注的样式“标注样式管理器”对话框“新建标注样式”对话框(2)设置“直线”选项卡
①在“尺寸线”设置组设置：“颜色”为“随层”，“线宽”为“随层”，“超出标记”设为“0”，“基线间距”输入“7”。
②在“尺寸界线”选项组设置，“颜色”为“随层”，“线宽”为“随层”，“超出尺寸线”为“2”，“起点偏移量”为“0”。
(3)设置“符号和箭头”选项卡
在“箭头”选项组设置：如“第一项”和“第二个”下拉列表框中选择“实心闭合”，“箭头大小”为“4”。
其他选项为默认值。(4)设置“文字”选项卡
①在“文字外观”选项组设置：“文字样式”下拉列表框中选择“工程图尺寸”，“文字颜色”为“随层”，“文字高度”为“3.5”。
②在“文字位置”选项组设置，“垂直”下拉列表框选择“上方”，“水平”下拉列表框中选择“置中”，从“尺寸偏移量”输入“1”。
③“文字对齐”选择“与尺寸线对齐”。
(5)设置“调整”选项卡
①在“调整选项”选项组选择“文字或箭头，取最佳效果”。
②在“文字位置”选项组选择“尺寸线旁边”。
③在“标注特征比例”选项组中选择“使用全局比例”。④在“调整”选项组选择“始终在尺寸线之间绘制尺寸线”。
(6)设置“主单位”选项卡
①在“线性标注”选项组设置：“单位格式”选择“小数”，“精确”下拉列表框中选择“0”。
②在“角度标注”选项组设置：“单位格式”选择“十进制数”，“精确”下拉列表框选择“0”。
其余选项均为默认值。
(7)完成设置
设置完成后，单击“确定”按钮，返回“标注样式管理器”对话框，并在“样式”列表框中显示“直线”新尺寸标注样式。10.3标注尺寸线性标注示例10.3.2标注对齐尺寸
该功能用于标注倾斜方向的尺寸。
操作格式
命令：“标注”→“对齐”
指定第1条尺寸界线起点或〈选择对象〉：（指定第1条尺寸界线起点）
指定第2条尺寸界线起点：（指定第2条尺寸界线起点）
指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]：（指定尺寸位置或选项）对齐标注示例10.3.3标注基线尺寸
操作格式
命令：“标注”→“基线”
选择基准标注：（指定已存在的线性尺寸界线为起点）
指定第二条尺寸界线原点或[放弃(U)/选择(S)]〈选择〉：（指定第一个基线尺寸的第2条尺寸界线起点）
指定第二条尺寸界线原点或[放弃(U)/选择(S)]〈选择〉：（指定第二个基线尺寸的第2条尺寸界线起点）
指定第二条尺寸界线原点或[放弃(U)/选择(S)]〈选择〉：（指定第三个基线尺寸的第2条尺寸界线起点或按〈Enter〉键结束命令）
选择基准标注：（可另选择一个基准尺寸同上操作进行基线尺寸标注或按〈Enter〉键结束命令）基线标注示例10.3.4标注连续尺寸
操作格式
命令：“标注”→“连续”
选择基准标注：（指定已存在的线性尺寸界线为起点）
指定第二条尺寸界线原点或[放弃(U)/选择(S)]〈选择〉：（指定第一个连续尺寸的第2条尺寸界线起点）
指定第二条尺寸界线原点或[放弃(U)/选择(S)]〈选择〉：（指定第二个连续尺寸的第2条尺寸界线起点）
指定第二条尺寸界线原点或[放弃(U)/选择(S)]〈选择〉：（指定第三个连续尺寸的第2条尺寸界线起点或按〈Enter〉键结束命令）
选择基准标注：（可另选择一个基准尺寸同上操作进行连续尺寸标注或按〈Enter〉键结束命令）标注连续尺寸示例10.3.5标注半径尺寸
操作格式
命令：“标注”→“半径”
选择圆弧或圆：（选取被标注的圆弧或圆）
指定尺寸的位置或[多行文字(M)/文字(T)/角度(A)]：（移动鼠标指定尺寸的位置或选项）
如果直接指定尺寸的位置，将标出圆或圆弧的半径；如果选择选项，将确定标注的尺寸与其倾斜角度。如果将“圆和圆弧引出”标注样式置为当前样式，可以进行引出标注。半径标注示例10.3.6标注直径尺寸
操作格式
命令：“标注”→“直径”
选择圆弧或圆：（选择对象）
指定尺寸线的位置或[多行文字(M)/文字(T)/角度(A)]：（指定位置或选项）直径标注示例10.3.7标注角度尺寸
操作格式
命令：“标注”→“角度”
选择圆弧、圆、直线或〈指定顶点〉：（选取对象或指定顶点）
选取一条直线后，系统提示：
选择第二条直线：（选取第二条直线）
指定标注弧线位置或［多行文字(M)∕文字(T)∕角度(A)］：（指定尺寸线位
