MCS51单片机原理及应用整理.ppt

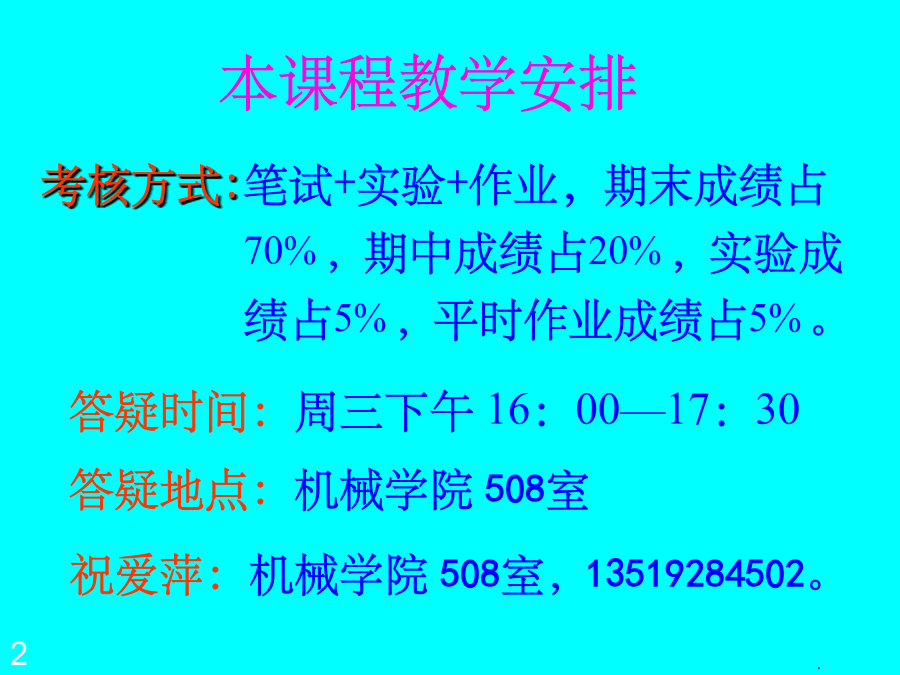

单片机原理及应用考核方式:笔试+实验+作业，期末成绩占
70%，期中成绩占20%，实验成

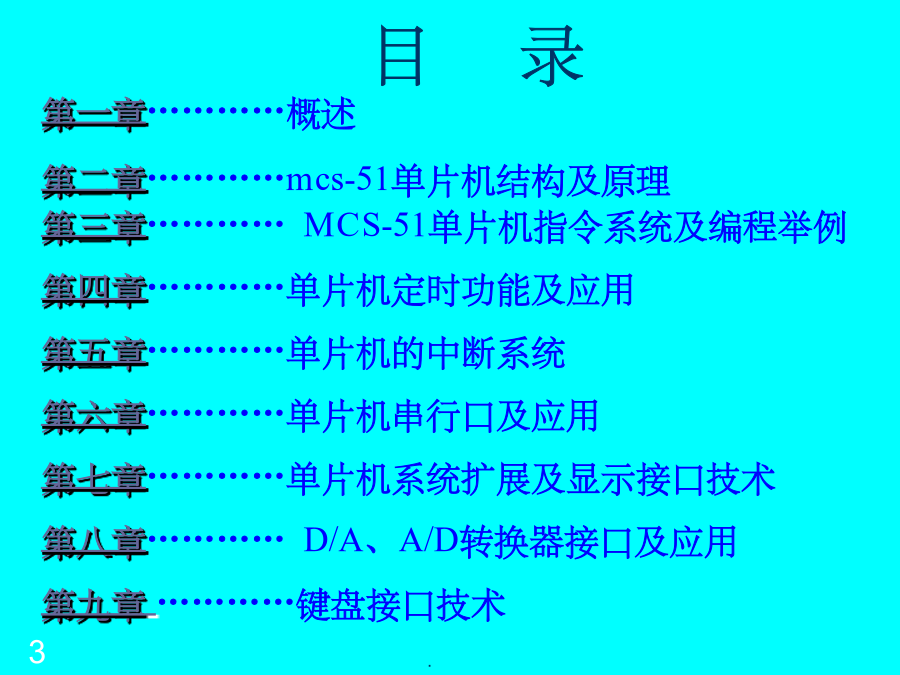

绩占5%，平时作业成绩占5%。第一章…………概述
第二章…………mcs-51单片机结构及原理
第三章…………MCS-51单片机指令系统及编程举例
第四章…………单片机定时功能及应用
第五章…………单片机的中断系统
第六章…………单片机串行口及应用
第七章…………单片机系统扩展及显示接口技术
第八章…………D/A、A/D转换器接口及应用

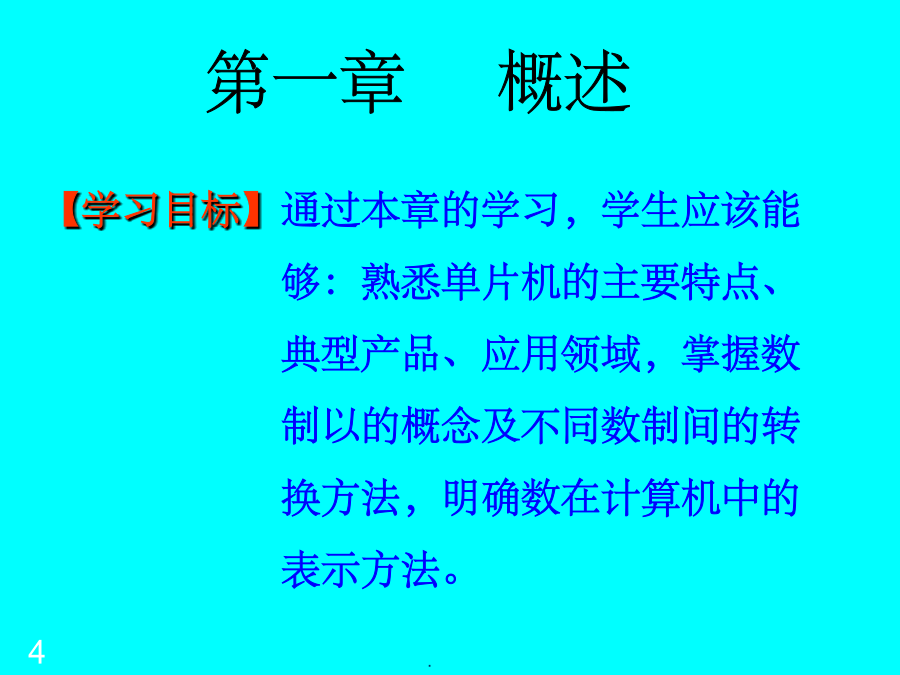

第九章…………键盘接口技术第一章概述重点和难点内容：数制以及不同数制间的转
换和数在计算机中的表示
方法。1．定义：
单片机全称为单片微型计算机（single-chip
Microcomputer），它在一块芯片上集成了
CPU、RAM、ROM、PROM，E2PROM）
CTC和多个I/O口，此外，有的单片机如8096
单片机上还集成了ADC和DAC转换芯片。①测量与显示：如各种智能仪表，用于提高测
量与显示的自动化程度和准确
度。②辅助设计和制造：如加工中心，用于提高
加工的自动化程度和精度。1946-1958:第一代电子管计算机。磁鼓存储
器，机器语言及汇编语言编程。
1958-1964:第二代晶体管计算机。磁芯作主
存储器,磁盘作外存储器，开始
使用高级语言编程。1964-1971:第三代集成电路计算机。使用半
导体存储器，出现多终端计算机
和计算机网络。
1971-:第四代大规模集成电路计算机。
出现微型计算机、单片微型计算
机，外部设备多样化。
1981-:第五代人工智能计算机。模拟人
的智能和交流方式。三、计算机发展趋势典型产品有8051，8751和8031。其三种
芯片的主要区别在于：ROM,EPROM和外接
EPROM。8051内部程序要由生产芯片的厂
家写入，适用于低成本大批量生产；8751片
内程序可由用户固化或清除，价格相对较贵，
适用于开发样机；8031芯片必须外接ROM，
适用于较方便进行修改和更新程序记忆的场
合。2.存储器简介：memory是单片机的主要组成
部分之一，主要用于存储信
息，它的分类如下：②外存：包含有光盘：可随时读取信息，容量大，随身携带
方便，也可对其进行写操作并永久保
存信息，但必须配备专门的刻盘机。位权：某个数位的值是由这一位的数码值乘以
处在这一位的固定常数决定的，通常把
这一固定常数称之为位权值，简称位
权。简而言之权是以基为底的幂。例1．FFFFH
=15×163+15×162+15×161+15×160
=65535
例2．10111100．101B
=27+25+24+23+22+2-1+2-3=188．625②十进制转换为二，八，十六进制时，原则
为:整数部分除基取余，先出低位，
小数部分乘基取整，先出高位。①机器数：数字在机器中的表示方式称为机
器数，即将符号（+，－）也作为
数字的一部分。具体地说，在存
储数据时，最高一位用来表示数
字的符号，当数字为正时，最高
一位的值为0，当数字为负时，最
高一位的值为1。机器数有原码、
反码和补码三种形式。②真值：一个数的实际大小称为这个数的真
值。例：对于8位数据：
+35H表示为[+35H]原码=00110101，
-35H表示为[-35H]原码=10110101，
[+0]原码=00000000，[-0]原码=10000000例：对于8位数据:
+35H表示为[+35H]反码=00110101，
-35H表示为[-35H]反码=11001010，
[+0]反码=00000000，[-0]反码=11111111
⑥注意：
⑴计算机中所有的符号数都是默认用补码
表示的。⑵计算机中所能表示的符号数的范围为：
-2n-1～＋2n-1－1，n为数据的位数。⑶已知一个数的补码时，其真值为：
[正数]真值=[正数]补码
[负数]真值=[负数]补码取反（符号位除外）＋1例：Y=－117－10=[－117]补+[－10]补
=10001011+1110110
=110000001=-1274．ASCII码：（又称字符编码）5．BCD码(BinaryCodedDecimal)
用四位二进制代码表示一位十进制正整数
的编码称为BCD码。第二章mcs-51单片机结构及原理重点和难点内容：mcs-51系列单片机CPU和
存储器的结构及功能。本章主要内容第一节mcs-51单片机结构外时钟源单片机内部最核心的部分是CPU， CPU
的主要功能是产生各种控制信号，控制存储器
及输入/输出端口的数据传送，实现数据的算
术运算、逻辑运算以及位操作处理等功能。8051CPU的组成及其功能⑶指令译码器：将指令RS的指令转换成电信
号，再经逻辑控制电路产生各
种控制信号。（译码前指令为
0、1代码，译码后指令为脉冲
信号）⑷数据指针DP
