PLC应用技术2.1可编程序控制器的组成与基本结构
2.2可编程序控制器的工作过程与工作原理
2.3S7-200系列可编程控制器

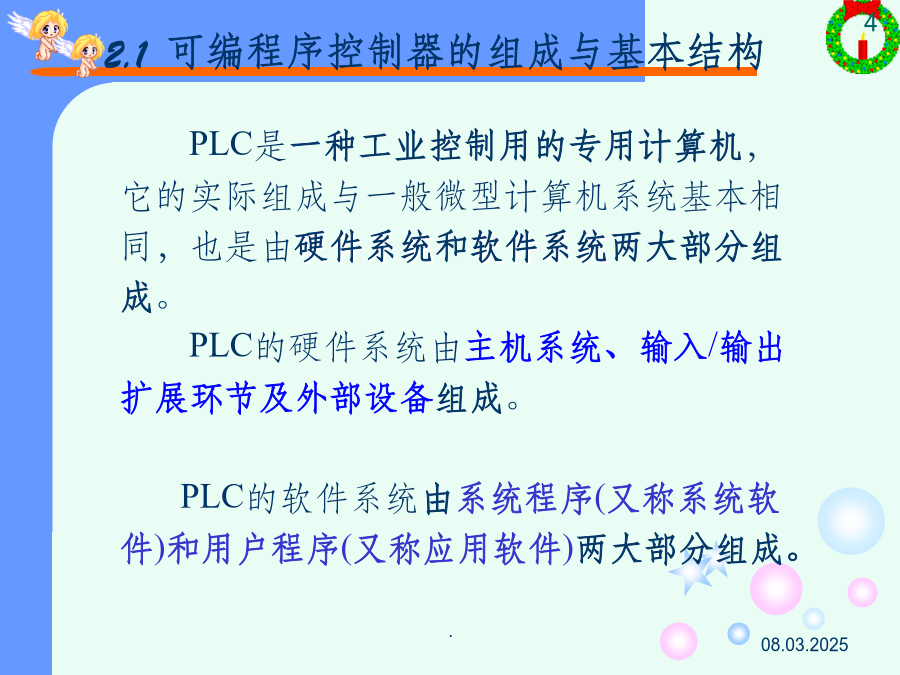

2.4可编程序控制器的编程语言本章学习要求2.1可编程序控制器的组成与基本结构一、PLC硬件结构示意图1.系统程序
系统程序由PLC的制造企业编制，固化在PROM或EPROM中，安装在PLC上，随产品提供给用户。系统程序包括系统管理程序、用户指令解释程序和供系统调用的标准程序模块等。
2.用户程序
用户程序是根据生产过程控制的要求由用户使用制造企业提供的编程语言自行编制的应用程序。用户程序包括开关量逻辑控制程序、模拟量运算程序、闭环控制程序和操作站系统应用程序等。
2.2可编程序控制器的工作原理及主要性能指标
二、可编程序控制器的等效电路三、可编程序控制器的主要技术指标西门子S7系列可编程控制器分为S7-400、S7-300、S7-200三个系列，分别为S7系列的大、中、小型（超小型）可编程控制器系统。
S7-200系列可编程控制器有CPU21X系列，CPU22X系列，其中CPU22X型可编程控制器提供了4个不同的基本型号，常见的有CPU221，CPU222，CPU224和CPU226四种基本型号。
一、S7-200PLC系统组成
1．CPU模块
SIMATICS7-200系统CPU22X系列PLC主机（CPU模块）的外形：CPU22X主要技术性能指标2．输入输出扩展模块
当主机单元模板上的I/O点数不够时,或者涉及到模拟量控制时,除了CPU221以外,都可以通过增加扩展单元模板的方法,对输入/输出点数进行扩展.二、S7-200系列PLC数据存储及内部元器件功能
数据类型
字符串、布尔型、整数型和实数型（浮点数）2.编址方式
l位编址的指定方式为：（区域标志符）字节号·位号
如I0.0；Q0.0；I1.2。
l字节编址的指定方式为：（区域标志符）B（字节号）
如IB0表示由I0.0～I0.7这8位组成的字节。
l字编址的指定方式为：（区域标志符）W（起始字节号）
例如VW0表示由VB0和VB1这2字节组成的字。
l双字编址的指定方式为:（区域标志符）D（起始字节号）
例如VD0表示由VB0到VB3这4字节组成的双字。3.寻址方式
（1）直接寻址
直接寻址是在指令中直接使用存储器或寄存器的元件名称（区域标志）和地址编号，直接到指定的区域读取或写入数据。有按位、字节、字、双字的寻址方式
（2）间接寻址
间接寻址时操作数并不提供直接数据位置，而是通过使用地址指针来存取存储器中的数据。在S7-200中允许使用指针对I、Q、M、V、S、T、C（仅当前值）存储区进行间接寻址
（1）使用间接寻址前，要先创建一个指向该位置的指针。
（2）指针建立好后，利用指针存取数据。直接寻址4.元件功能
（1）输入映像寄存器I（输入继电器）
输入继电器是PLC用来接收用户设备输入信号的接口，共16个。
（2）输出映像寄存器Q（输出继电器）
输出继电器是用来将输出信号传送到负载的接口，共16个。
（3）变量存储器V
变量存储器主要用于存储变量，CPU224/226为V0.0～V5119.7共5KB存储容量
（4）内部标志位存储器（中间继电器）M
内部标志位存储器，用来保存控制继电器的中间操作状态，其作用相当于继电器控制中的中间继电器，共256个。
（5）特殊标志位存储器SM
PLC中还有若干特殊标志位存储器,特殊标志位存储器位提供大量的状态和控制功能，一般为SM0.0---SM299.7。
（6）局部变量存储器L
64个
（7）定时器T
PLC所提供的定时器作用相当于继电器控制系统中的时间继电器。每个定时器可提供无数对常开和常闭触点供编程使用。共256个（T0---T255）
（8）计数器C
计数器用于累计计数输入端接收到的由断开到接通的脉冲个数。共256个（C0---C255）

（9）高速计数器HC

（10）累加器AC

（11）顺序控制继电器S（状态元件）

（12）模拟量输入/输出映像寄存器（AI/AQ）
2.4可编程序控制器的编程语言图2.7基本指令应用举例
(a)梯形图；(b)指令表图2.8FBD简单实例二、编程注意事项及编程技巧
（1）程序应按自上而下，从左至右的顺序编写。
（2）线圈不能直接与左母线相连。如果需要，可以通过特殊内部标志位存储器SM0.0（该位始终为1）来连接，如图2-10所示。
（3）适当安排编程顺序，以减少程序的步数。
串联多的支路应尽量放在上部，如图2-9所示。
图2-9并联多的支路应靠近左母线，如下图所示：本章小结和作业END
