产品图样及技术文件的标准化审查规定

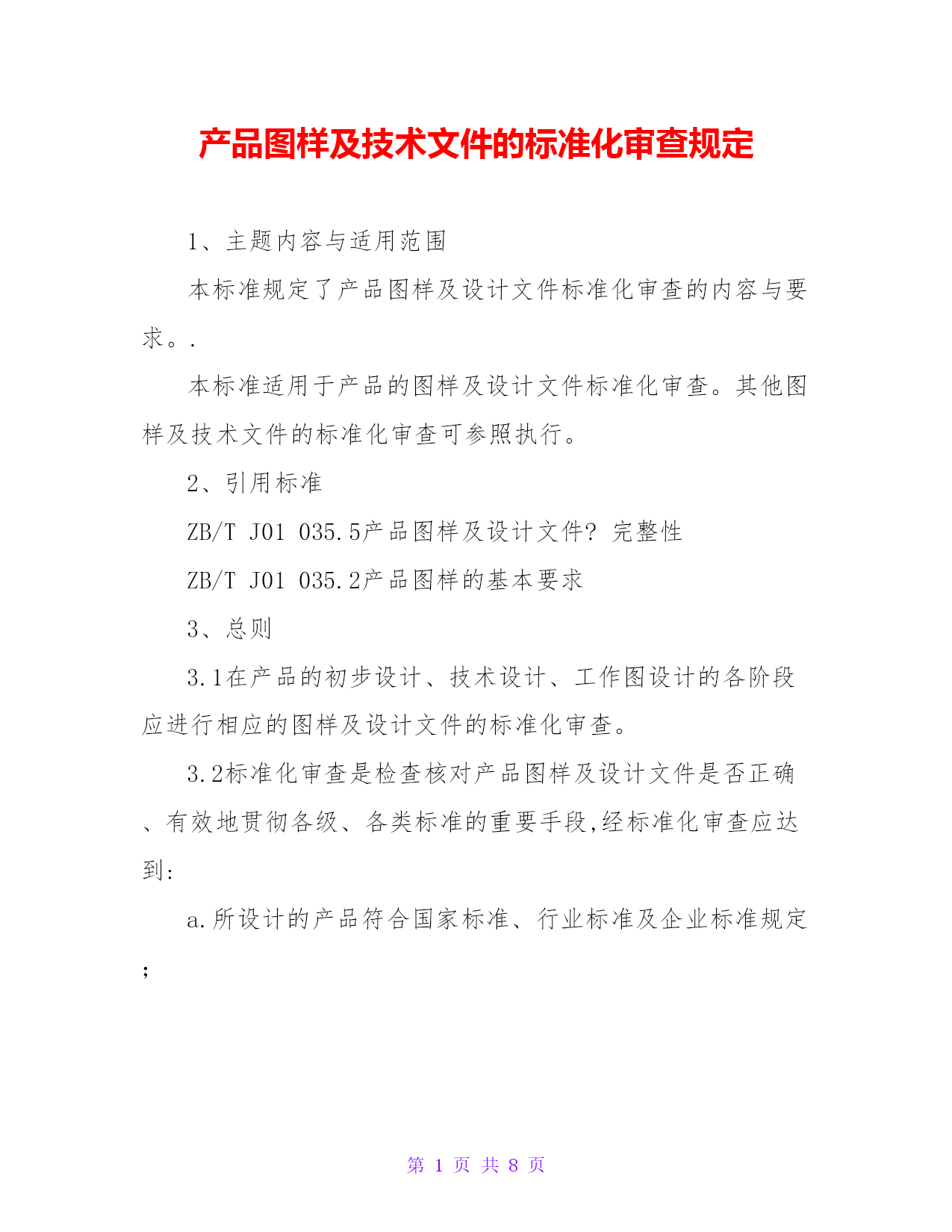

1、主题内容与适用范围
本标准规定了产品图样及设计文件标准化审查的内容与要求。.
本标准适用于产品的图样及设计文件标准化审查。其他图样及技术文件的标准化审查可参照执行。
2、引用标准
ZB/TJ01035.5产品图样及设计文件?完整性
ZB/TJ01035.2产品图样的基本要求
3、总则
3.1在产品的初步设计、技术设计、工作图设计的各阶段应进行相应的图样及设计文件的标准化审查。
3.2标准化审查是检查核对产品图样及设计文件是否正确、有效地贯彻各级、各类标准的重要手段,经标准化审查应达到:
a.所设计的产品符合国家标准、行业标准及企业标准规定；
b.优先采用定型的设计方案和结构方案,并最大限度地采用标准件、通用件、借用件,以提高设计的继承性和产品的标准化程度；
c.合理选用优先数系、零件的结构要素等基础标准和原材料标准；
d.产品图样及设计文件符合有关标准规定,达到正确、完整、统一。
3.3标准化审查是在设计、审核人员自觉执行各类标准的前提下进行。标准化审查的依据是各级标准及有关技术法规。
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
序号
图样及设计文件的种类
审?查??内容
1
技术任务书或技术建议书
a.内容应符合ZB/TJ01035.5的规定；
☆b.所设计的产品规格、基本参数、性能指标、寿命、可靠性是否符合有关产品标准规定；
☆c.标准化综合要求及其实现的可能性。
2
试制鉴定大纲技术条件或产品标准(草案)、使用说明书
a.内容应符合ZB/TJ01035.5的规定；
☆b.产品型号、型式、参数、性能指标、寿命、可靠度、精度、包装、储运、标志等应符合有关标准的规定;
☆c.技术要求、试验方法、检验规则是否符合有关产品标准及试验方法的规定。
3
目录、明细表、汇总表
a.内容应符合ZB/TJ01035.5的规定；
b.目录、明细表、汇总表是否按规定顺序及格式填写。
4
各种设计文件
a.文件的幅面、格式、名称、代号是否符合有关标准规定，责任签署是否完整、齐全;
b.文件中的名称、术语、代号、计量单位等是否符合有关规定，文件中引用的标准代号、名称是否正确、有效；
c.文件中的编号方法和叙述是否符合有关标准规定、文字是否正确、清晰
d.文件完整性。
5
装配图、总图、外形图和安装图
☆a.产品和附件连接部件的型号和尺寸是否符合有关标准规定；
☆b.选用的公差配合是否符合有关规定；
c.是否表明了必要的外形尺寸、连接尺寸、安装尺寸；
☆d.是否最大限度地采用了标准件、通用件、借用件、外购件；
e.装配图明细栏内容和填写方法是否符合有关标准规定；
f.序号书写及排列顺序是否符合有关标准规定。

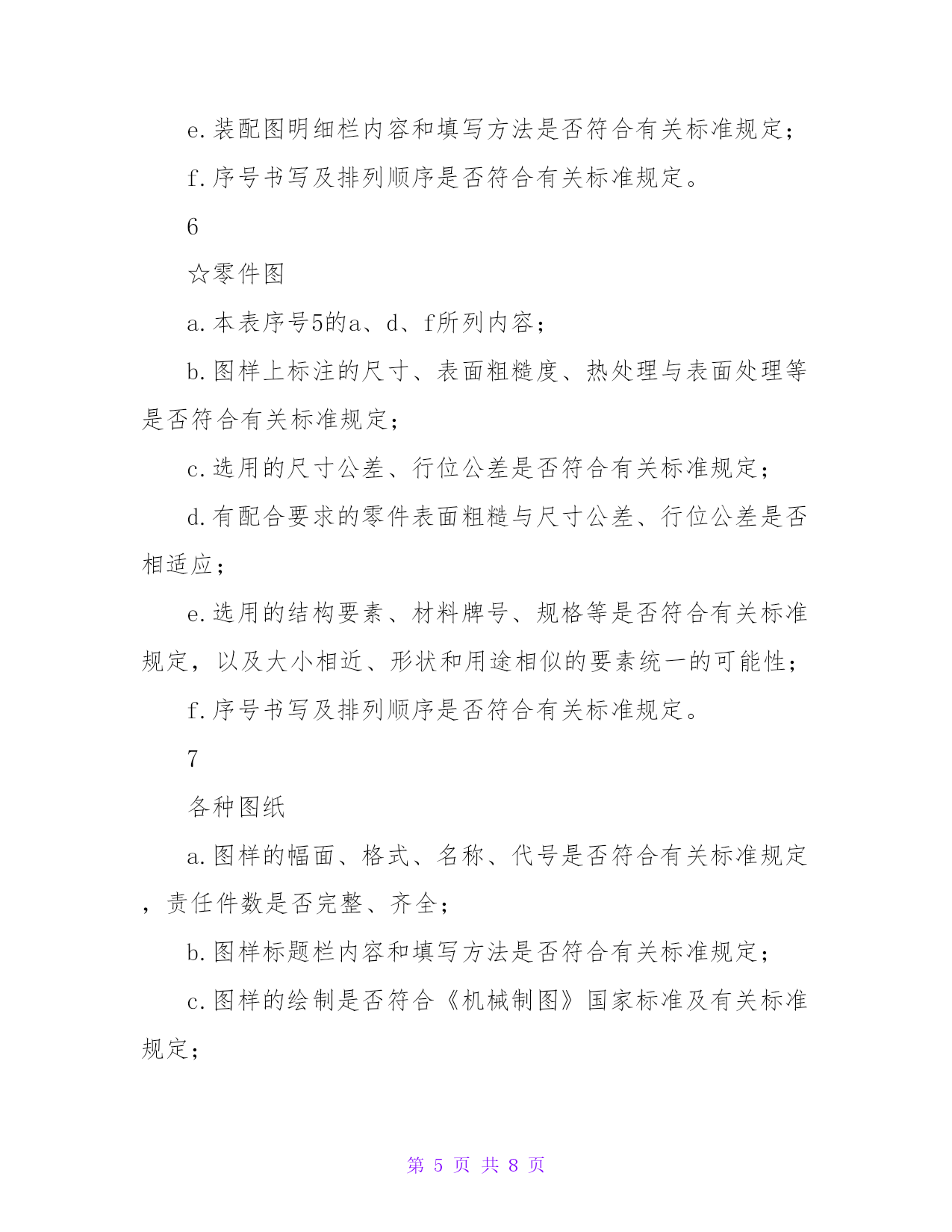

6
☆零件图
a.本表序号5的a、d、f所列内容；
b.图样上标注的尺寸、表面粗糙度、热处理与表面处理等是否符合有关标准规定；
c.选用的尺寸公差、行位公差是否符合有关标准规定；
d.有配合要求的零件表面粗糙与尺寸公差、行位公差是否相适应；
e.选用的结构要素、材料牌号、规格等是否符合有关标准规定，以及大小相近、形状和用途相似的要素统一的可能性；
f.序号书写及排列顺序是否符合有关标准规定。
7
各种图纸
a.图样的幅面、格式、名称、代号是否符合有关标准规定，责任件数是否完整、齐全；
b.图样标题栏内容和填写方法是否符合有关标准规定；
c.图样的绘制是否符合《机械制图》国家标准及有关标准规定；
d.图样中的名词术语、符号、代号、计量单位等是否符合有关标准规定；
e.技术要求及必要的文字说明是否简明、扼要、通顺、易懂、符合有关标准规定，文字书写是否工整、清晰，所引用的标准是否正确、有效。f.
注：☆为重点审查的内容
4、标准化审查的范围及内容
4.1标准化审查的范围
凡是新产品、整顿和改进的老产品的产品图样及设计文件都必须进行标准化审查。
4.2标准化审查的内容
根据ZB/TJ01035.5规定的图样及文件种类,标准化审查的主要内容见表。
5、标准化审查的程序和办法
5.1标准化审查的程序
5.1.1产品图样、设计文件绘制完毕,并经设计、(校对)审核、工艺签字后,送交标准化审查。
5.1.2标准化审查应在原图上进行审查,并填写"标准化审查记录单",见附录A(提示的附录),然后将图样及设计文件返回设计部门。
5.1.3设计人员根据"标准化审查记录单"进行修改后,送标准化审查员复审并签字。
5.1.4在描好的底图上,有关人员按规定顺序签字后,送标准化审查员签字。
5.2标准化审查的办法
标准化审查人员在审查过程中,一般在需要修改的部分打上标记或指明部位,并将审查意见简要地填写在标准化审查记录单上。
6、标准化审查人员的职责和权限
6.1标准化审查人员的职
