实验3：DSB调制与解调仿真
一、实验目的
1．掌握DSB的调制原理和MatlabSimulink仿真方法
2．掌握DSB的解调原理和MatlabSimulink仿真方法
二、实验原理
1.DSB信号的调制解调原理:
1.1调制原理：在幅度调制的一般模型中，若假设滤波器为全通网络（H(w)＝1），调制信号中无直流分量，则输出的已调信号就是无载波分量的双边带调制信号（DSB）。每当信源信号极性发生变化时，调制信号的相位都会发生一次突变π。SDSB(t)=m(t)coswCt调制的目的就是进行频谱搬移，把调制信号的频谱搬移到所希望的位置上，从而提高系统信息传输的有效性和可靠性。DSB调制原理框图如下图

1.2解调原理：DSB只能进行想干解调，其原理框图与AM信号相干解调时完全相同，利用恢复的载波与信号相乘，将频谱搬移到基带，还原出原基带信号，DSB解调原理框图如下图

三、实验步骤

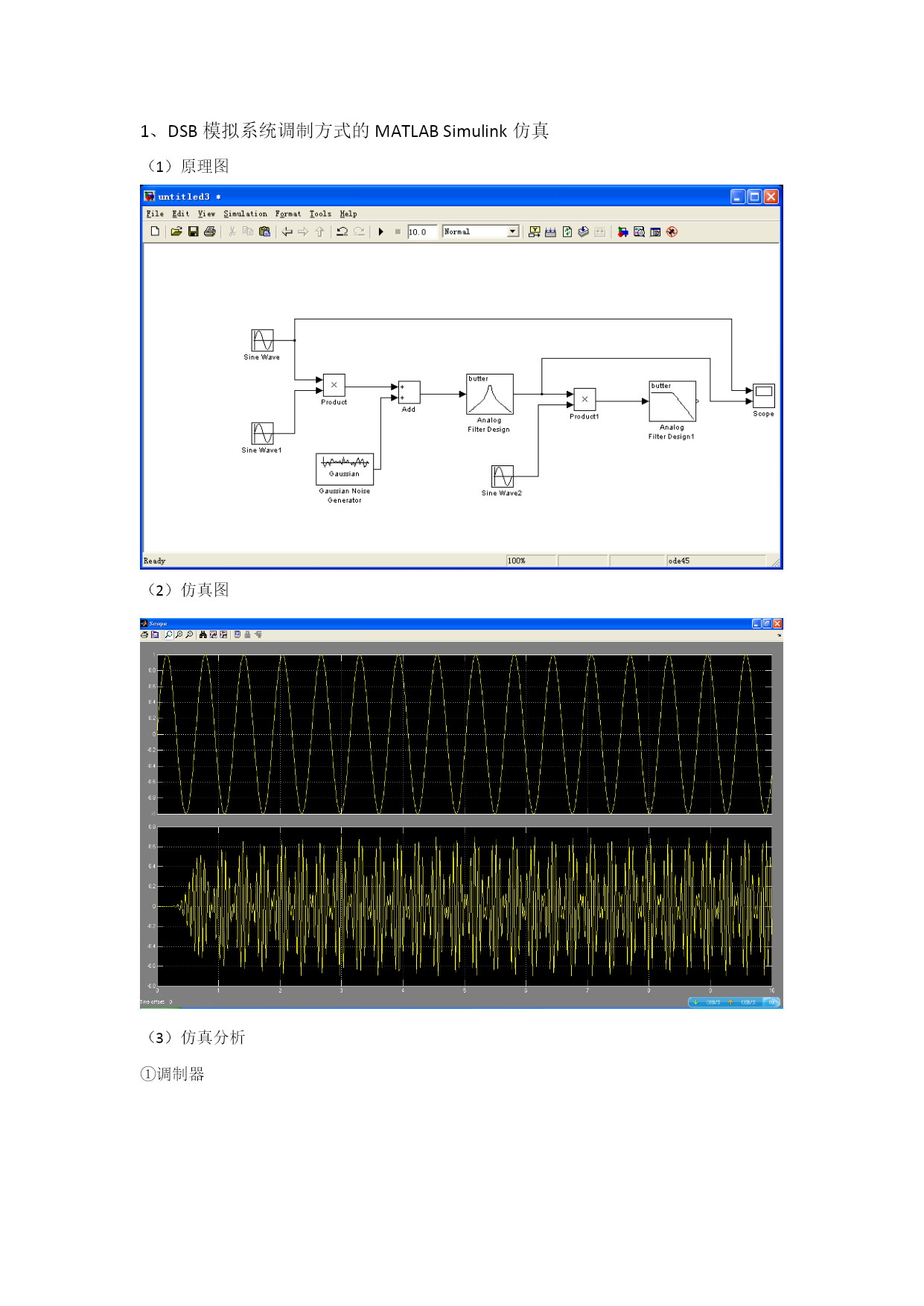

1、DSB模拟系统调制方式的MATLABSimulink仿真
（1）原理图

（2）仿真图

（3）仿真分析
①调制器

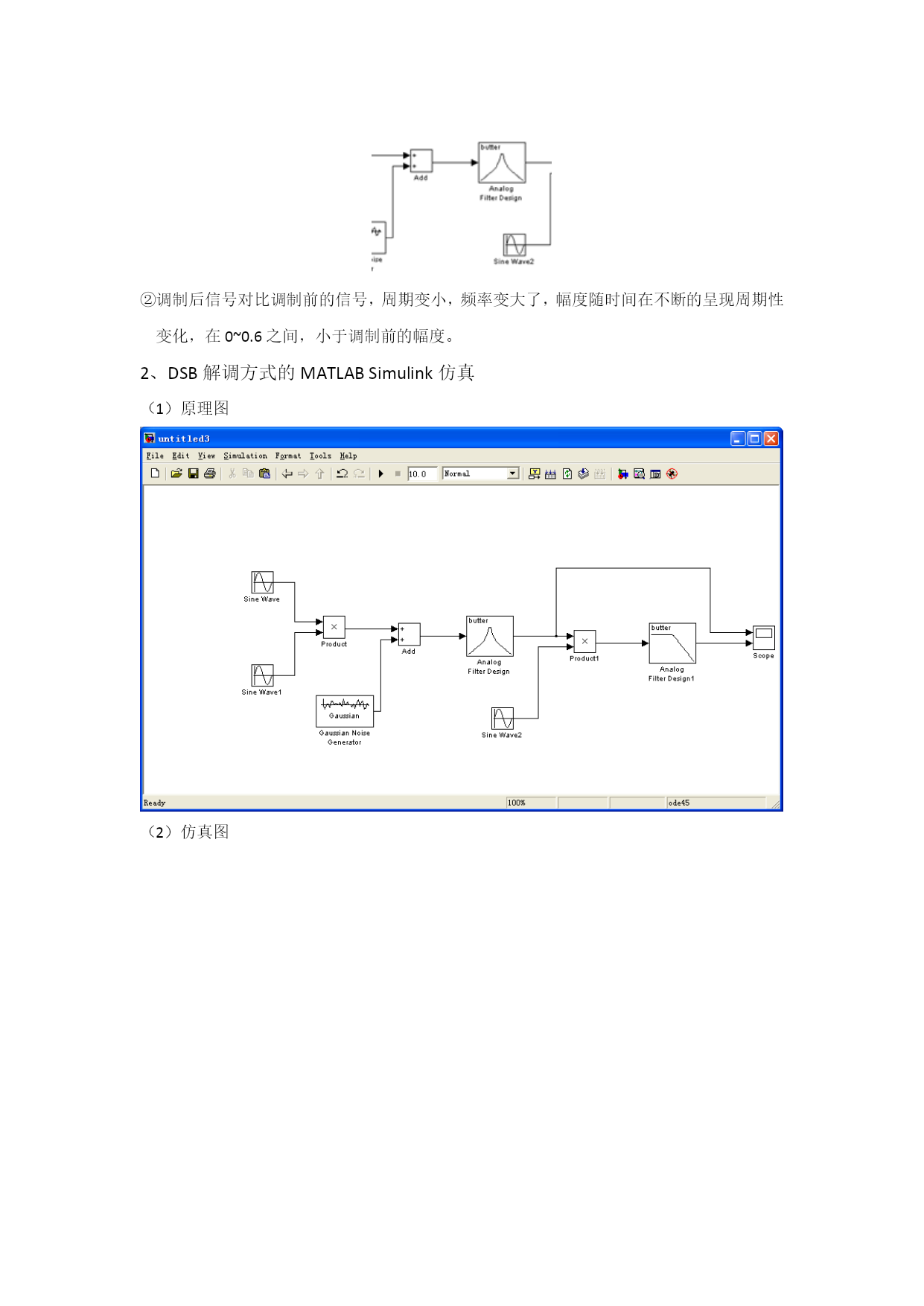

②调制后信号对比调制前的信号，周期变小，频率变大了，幅度随时间在不断的呈现周期性变化，在0~0.6之间，小于调制前的幅度。
2、DSB解调方式的MATLABSimulink仿真
（1）原理图

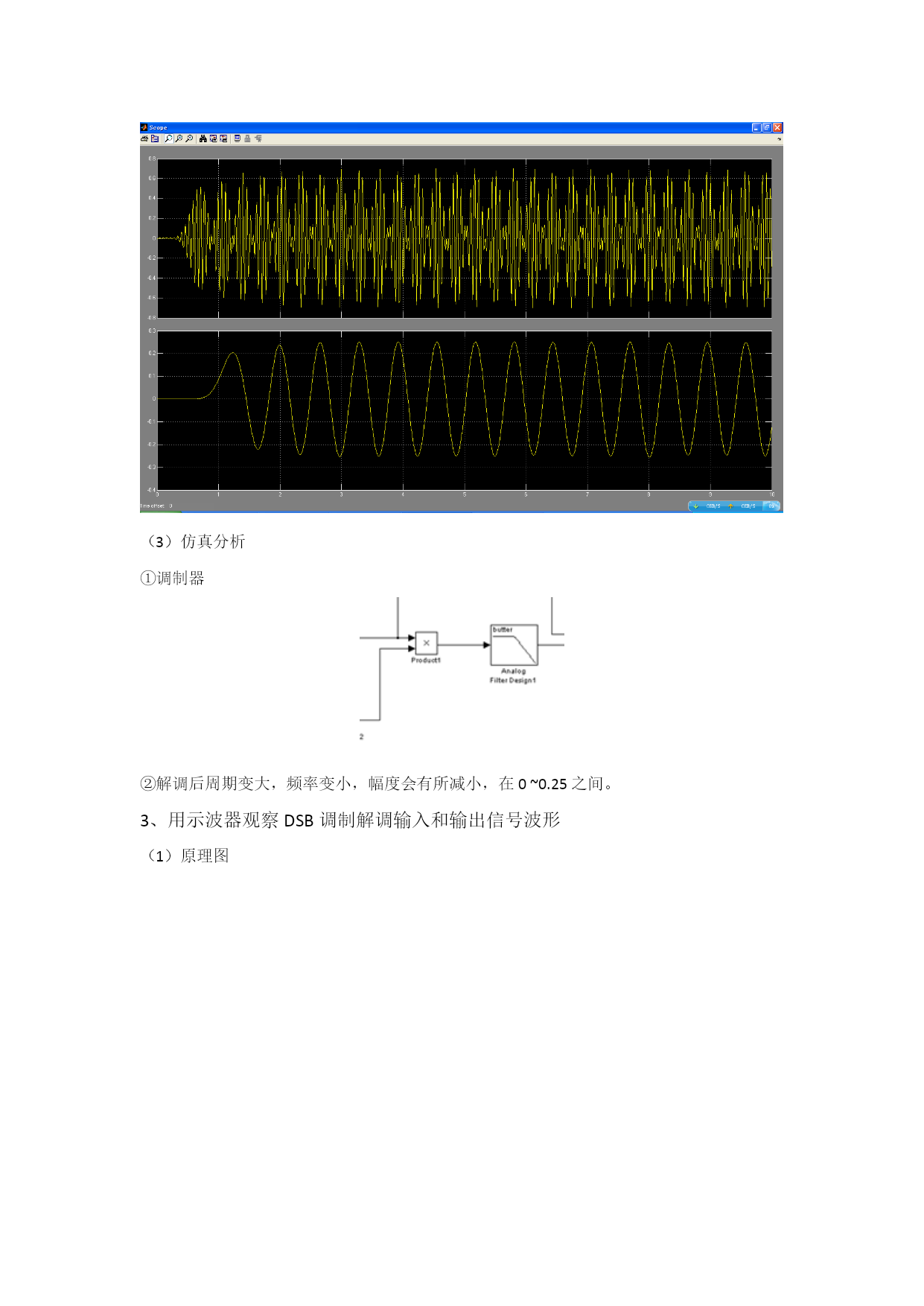

（2）仿真图

（3）仿真分析
①调制器

②解调后周期变大，频率变小，幅度会有所减小，在0~0.25之间。
3、用示波器观察DSB调制解调输入和输出信号波形

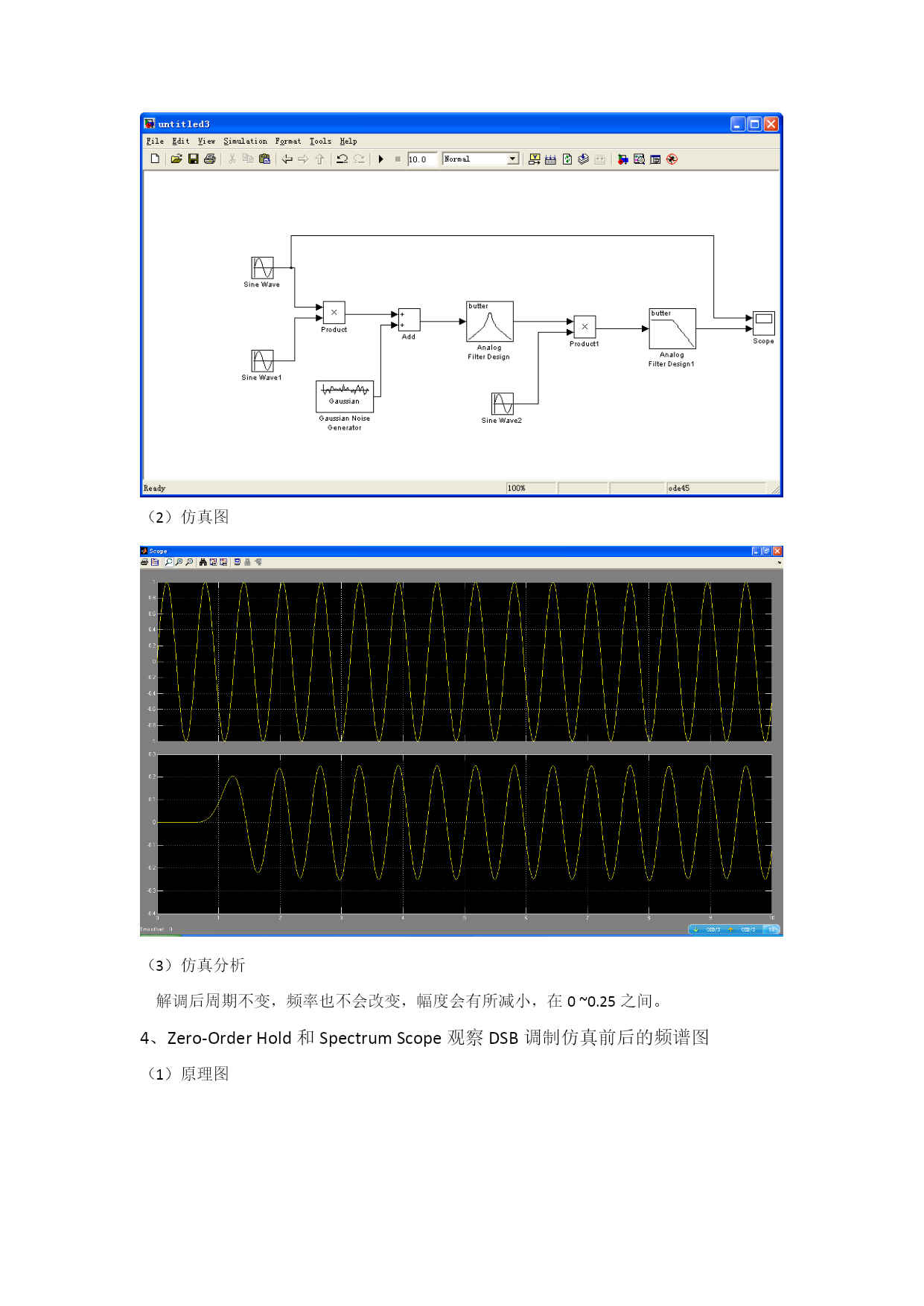

（1）原理图

（2）仿真图

（3）仿真分析
解调后周期不变，频率也不会改变，幅度会有所减小，在0~0.25之间。
4、Zero-OrderHold和SpectrumScope观察DSB调制仿真前后的频谱图
（1）原理图

（2）仿真图
输入信号源的频谱图

解调器输出信号的频谱图
（3）仿真分析
在频谱结构上，它的频谱完全是基带信号频谱在频域内的简单搬移，若调制信号频率为w，载波频率wc，调制后信号频率搬移至处w-wc和w+wc；经解调和滤波后又回到原位。DSB的频谱相当于从AM波频谱图中将载频去掉后的频谱。
四、实验总结
1、实验过程中确实遇到了一些问题，对前面实验过程掌握还是不足，不过对软件应用逐渐熟练起来，能够很快搭建好实验框图。实验难的不是实验过程，这都是验证型实验，按照步骤都可以完成，但是实验原理和分析得看平时的学习，由于基础知识的薄弱，对一些原理懂得不够透彻，对于出现的实验现象不能够给出一个合理的分析，需要加强基础知识的学习。
2、把载波SineWave1和SineWave2的频率改为不同的数值，观察解调前后的波形，有什么变化，为什么?
SineWave1频率为100rad/s，SineWave2频率为10rad/s，结果如下图

改变两个频率参数，解调后的波形会发生失真现象，无法恢复出原始波形，因为解调的载波不能将已调信号的频谱搬移到原始位置。
3、改变低通滤波器LPF(AnalogFilteDesign)里面频率的数值大小，第一次改为比原来数值大，第二次改为比原来数值小，并用示波器Scope观察LPF的输出波形有什么变化，为什么?
①给定频率F=10

②改变频率F=20

③改变频率F=2

当比原来数值小的时候输出几乎没有信号，最终趋于平缓；比原来大的时候，输出类似于原始波形，因为原始信号是低频信号，载波信号是高频信号，所以才会出现这种现象。
