超市管理系统说明书

信息系统分析报告

超市管理系统

小组成员：韩娜2009012239

冯超然2009012236

仇震2009012246

超市管理系统说明书
超市管理系统说明书

目录
1.前言......................................3

2.系统需求分析..............................3

3.ER图......................................3

4.用例图....................................3

5.用例描述..................................6

6.类图......................................7

7.时序图....................................7

8.通信图....................................9

超市管理系统说明书
超市管理系统说明书

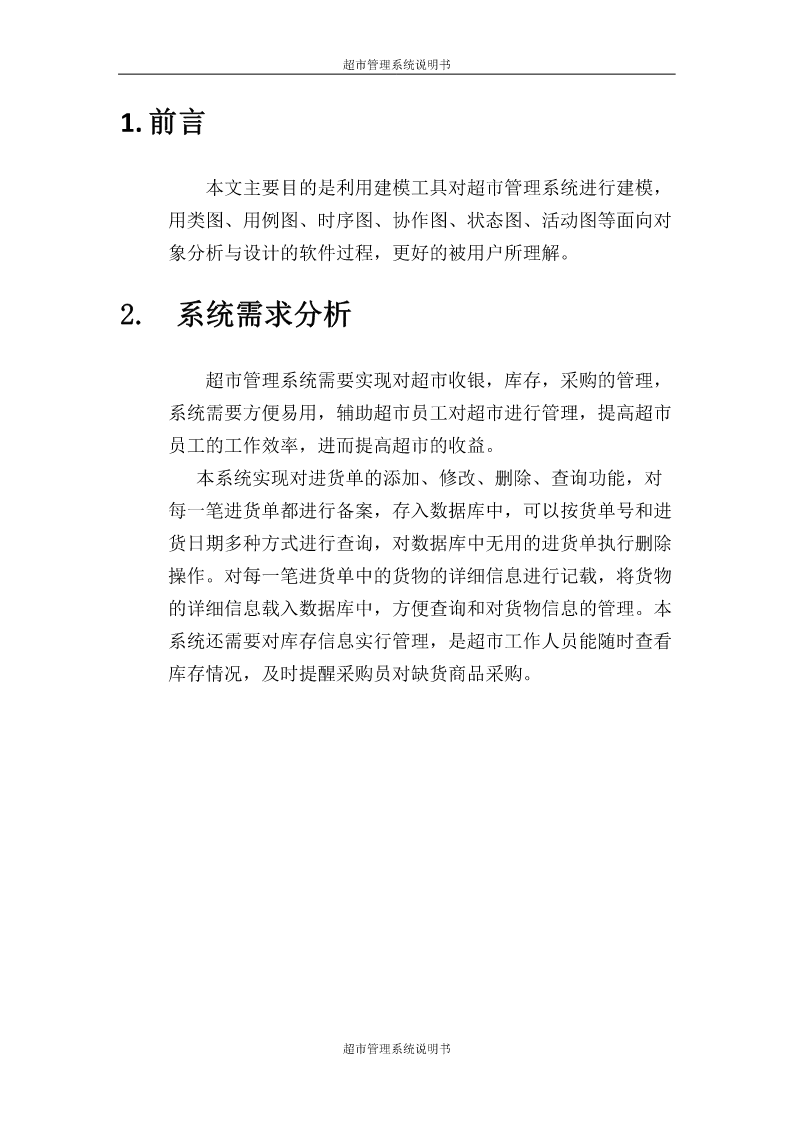

1.前言

本文主要目的是利用建模工具对超市管理系统进行建模，
用类图、用例图、时序图、协作图、状态图、活动图等面向对
象分析与设计的软件过程，更好的被用户所理解。

2.系统需求分析

超市管理系统需要实现对超市收银，库存，采购的管理，
系统需要方便易用，辅助超市员工对超市进行管理，提高超市
员工的工作效率，进而提高超市的收益。
本系统实现对进货单的添加、修改、删除、查询功能，对
每一笔进货单都进行备案，存入数据库中，可以按货单号和进
货日期多种方式进行查询，对数据库中无用的进货单执行删除
操作。对每一笔进货单中的货物的详细信息进行记载，将货物
的详细信息载入数据库中，方便查询和对货物信息的管理。本
系统还需要对库存信息实行管理，是超市工作人员能随时查看
库存情况，及时提醒采购员对缺货商品采购。

超市管理系统说明书
超市管理系统说明书

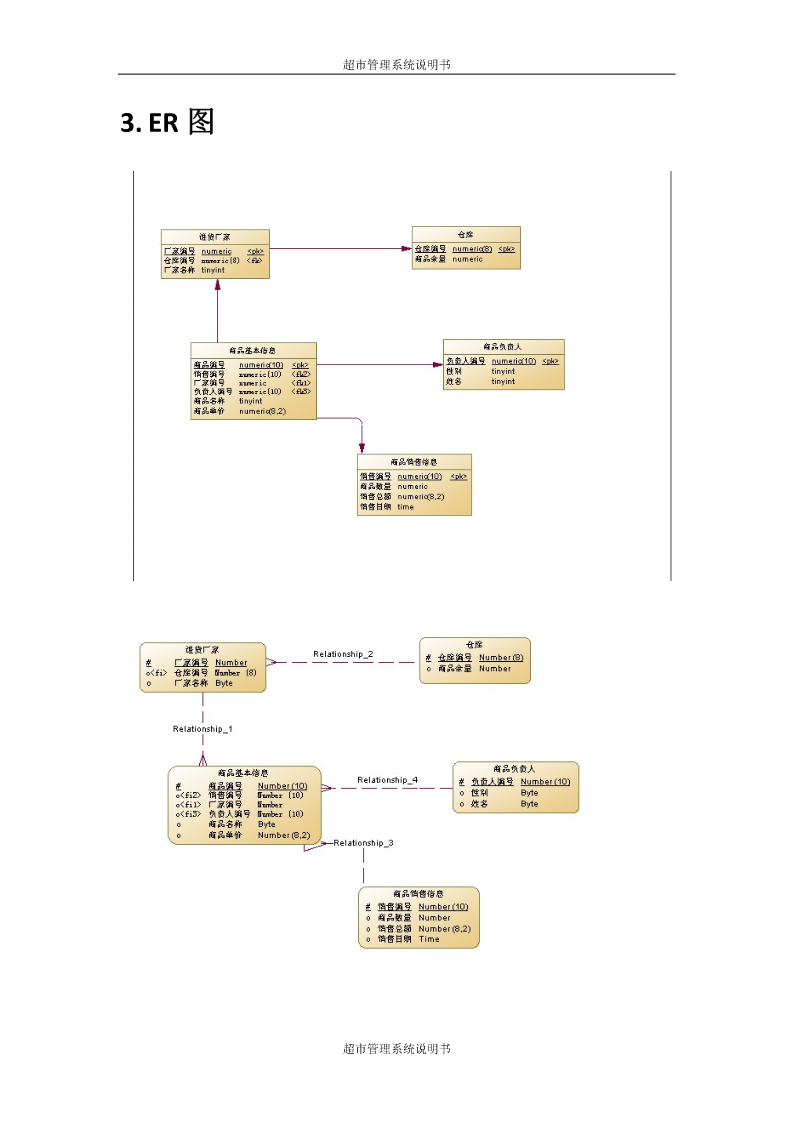

3.ER图

超市管理系统说明书
超市管理系统说明书

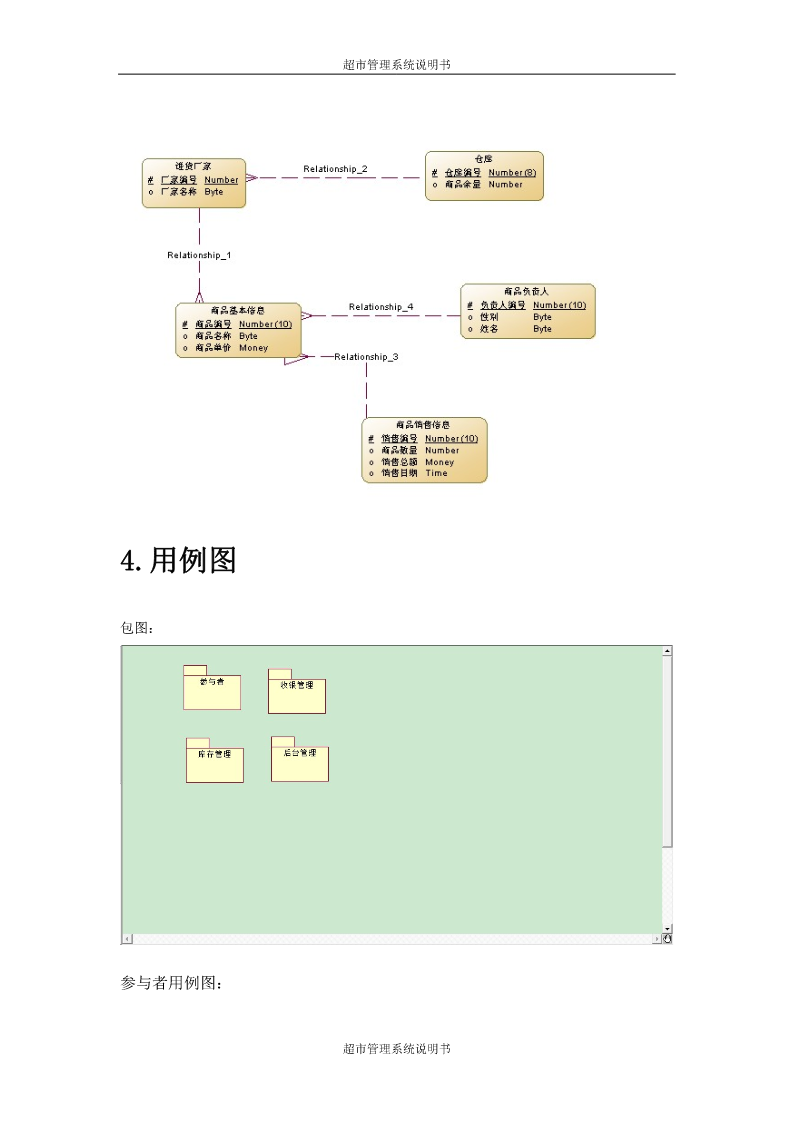

4.用例图

包图：

参与者用例图：

超市管理系统说明书
超市管理系统说明书

收银管理用例图：

库存管理用例：

超市管理系统说明书
超市管理系统说明书

后台管理用例：

5.用例描述

编号参与者用例名称用例说明
1普通管理进货信息管理添加、查询进货单，添加物品信息
2员库存信息管理库存信息查询，物品详细信息查询

编号参与者用例名称用例说明
1系统管理管理普通管理员添加、删除或修改超市管理系统中的各类管理员信息

超市管理系统说明书
超市管理系统说明书

2员统计数据了解商品销售数量、商品库存现状、商品销售排行等信息
3发布公告发布电子商城系统的相关公告
4配置系统完成系统数据备份、数据恢复、系统数据初始化、密码设
置和权限管理等操作
5初始化系统在超市销售管理系统启用时，进行相关的初始化工作
6密码设置设置后台管理系统的各类管理员的登录密码
7管理权限对后台管理系统中的各类管六安的权限进行控制
8数据备份完成超市销售管理数据的备份操作
9数据恢复在系统出现异常时，根据备份的数据完成恢复操作
10导入导出数据完成从系统内外数据的转换操作

编号参与者用例名称用例说明
1后台管理账户管理管理超市系统的账户信息
2员查询营业情况查询营业额和销售量
3商品定价管理进行商品的定价

6.类图

分析用例描述，作出如下类图：

超市管理系统说明书
超市管理系统说明书

7.时序图

7.1、管理员登录
管理员登录界面主要是验证登录信息，当输入的登录信息不正确
时，提示用户并且重新返回登录界面。

7.2、管理员添加进货单
管理员添加进货单的操作，管理员填写好相应的进货单项之后，
系统自动把进货单信息写入数据库中，修改了进货单数据库中的内
容，同时数据库也自动的修改了柜存信息中的内容。

超市管理系统说明书
超市管理系统说明书

8.通信图

8.1、管理员登录

8.2、管理员添加进货单
