沈阳理工大学课程设计专用纸

摘要
QPSK是英文QuadraturePhaseShiftKeying的缩略语简称，意为正交相移键控，是一种数字调制方式。四相相移键控信号简称“QPSK”。在现代通信系统中，调制与解调是必不可少的重要手段。所谓调制，就是把信号转换成适合在信道中传输的形式的一种过程。解调则是调制的相反过程，而从已调制信号中恢复出原信号。本课程设计主要介绍通过进行QPSK调制解调的基带仿真，对实现中影响该系统性能的几个重要问题进行了研究。针对QPSK的特点，调制前后发生的变化，加上噪声后波形出现的各种变化，通过星座图、眼图、波形图等来观察。程序设计与仿真均采用MATLAB集成环境下的Simulink仿真平台，最后仿真详单与理论分析一致。

关键词：QPSK调制解调；Simulink仿真平台；MATLAB7.0；噪声。

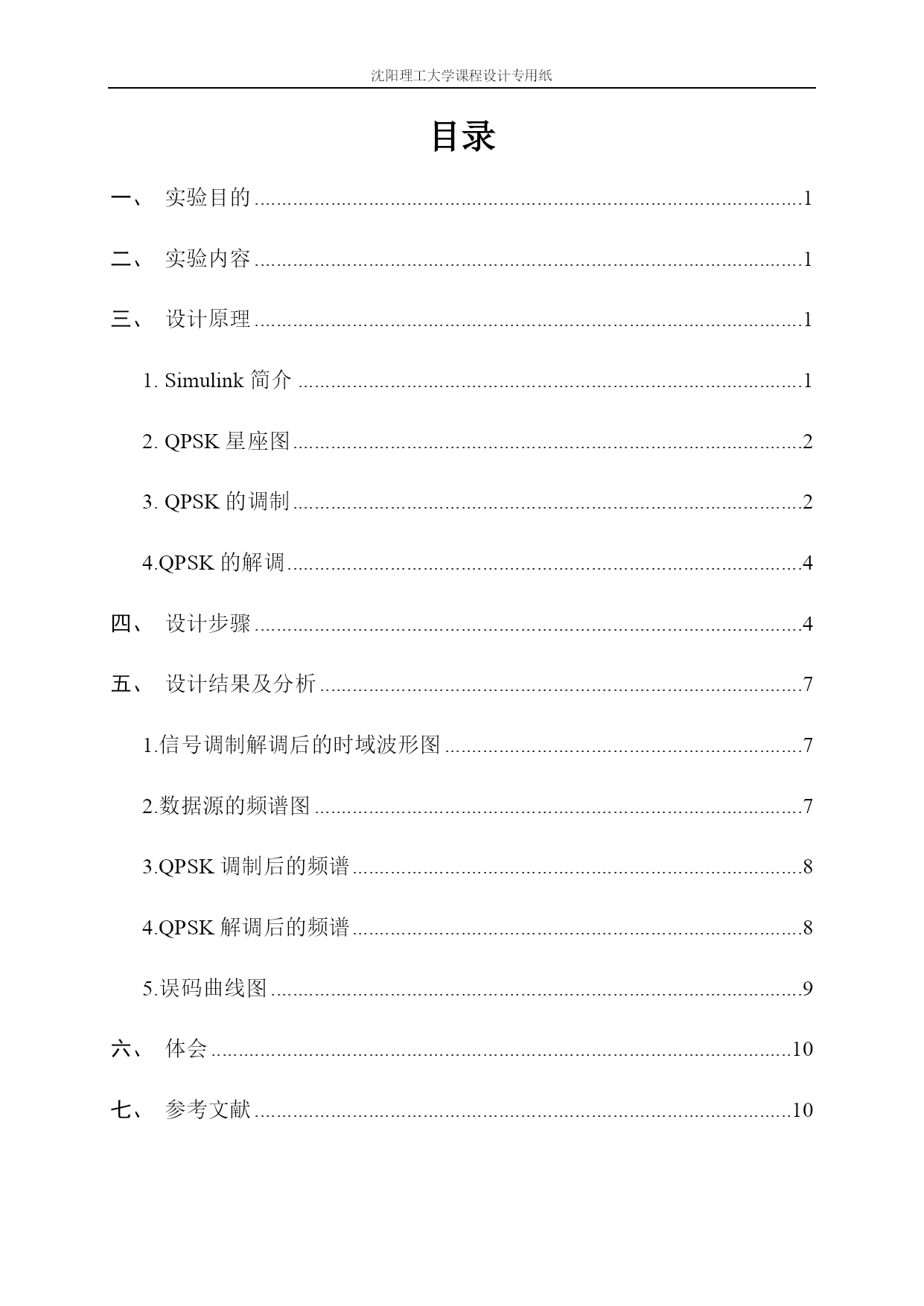

目录
TOC\o"1-3"\h\uHYPERLINK\l_Toc4366一、实验目的 PAGEREF_Toc43661
HYPERLINK\l_Toc12800二、实验内容 PAGEREF_Toc128001
HYPERLINK\l_Toc20361三、设计原理 PAGEREF_Toc203611
HYPERLINK\l_Toc20511.Simulink简介 PAGEREF_Toc20511
HYPERLINK\l_Toc135142.QPSK星座图 PAGEREF_Toc135142
HYPERLINK\l_Toc203563.QPSK的调制 PAGEREF_Toc203562
4.QPSK的解调HYPERLINK\l_Toc6958 4
HYPERLINK\l_Toc28950四、设计步骤 PAGEREF_Toc289504
HYPERLINK\l_Toc30803五、设计结果及分析 PAGEREF_Toc308037
HYPERLINK\l_Toc69581.信号调制解调后的时域波形图 PAGEREF_Toc69587
HYPERLINK\l_Toc69582.数据源的频谱图 PAGEREF_Toc69587
HYPERLINK\l_Toc69583.QPSK调制后的频谱 8
HYPERLINK\l_Toc69584.QPSK解调后的频谱 8
HYPERLINK\l_Toc69585.误码曲线图 9
HYPERLINK\l_Toc21397六、体会 PAGEREF_Toc2139710
HYPERLINK\l_Toc10092七、参考文献 PAGEREF_Toc1009210


PAGE\*MERGEFORMAT1

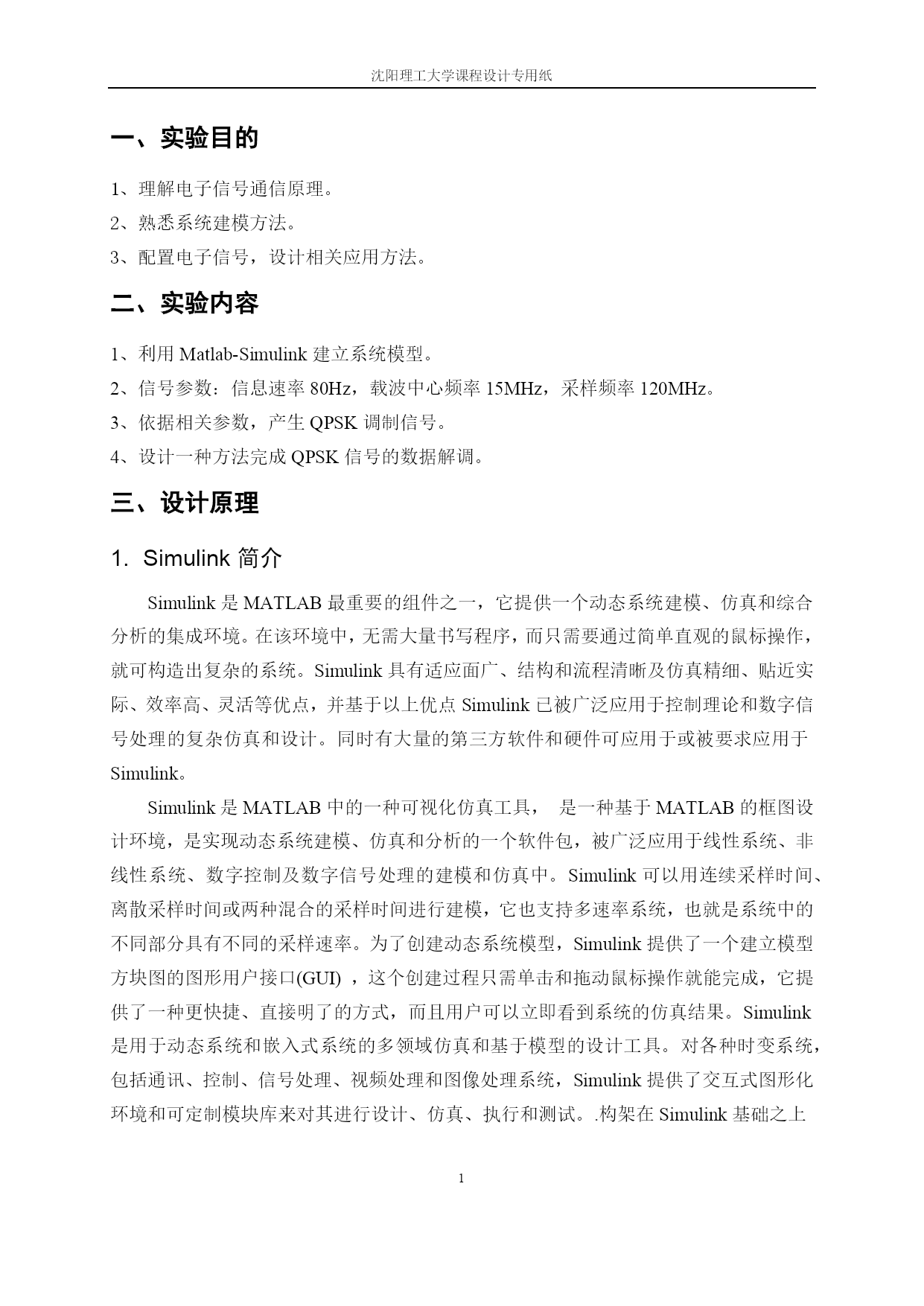

实验目的
理解电子信号通信原理。
熟悉系统建模方法。
配置电子信号，设计相关应用方法。
实验内容
利用Matlab-Simulink建立系统模型。
信号参数：信息速率80Hz，载波中心频率15MHz，采样频率120MHz。
依据相关参数，产生QPSK调制信号。
设计一种方法完成QPSK信号的数据解调。
设计原理
Simulink简介
Simulink是HYPERLINK"http://baike.baidu.com/view/10598.htm"MATLAB最重要的组件之一，它提供一个HYPERLINK"http://baike.baidu.com/view/3821780.htm"动态系统建模、仿真和综合分析的集成环境。在该环境中，无需大量书写程序，而只需要通过简单直观的鼠标操作，就可构造出复杂的系统。Simulink具有适应面广、结构和流程清晰及仿真精细、贴近实际、效率高、灵活等优点，并基于以上优点Simulink已被广泛应用于控制理论和HYPERLINK"http://baike.baidu.com/view/162096.htm"数字信号处理的复杂仿真和设计。同时有大量的HYPERLINK"http://baike.baidu.com/view/287257.htm"第三方软件和硬件可应用于或被要求应用于Simulink。
Simulink是MATLAB中的一种可视化仿真工具，是一种基于MATLAB的框图设计环境，是实现HYPERLINK"http://baike.baidu.com/view/3821780.htm"动态系统建模、仿真和分析的一个HYPERLINK"http://baike.baidu.com/view/600107.htm"软件包，被广泛应用于HYPERLINK"http://baike.ba
