包头师范学院信息科学与技术学院实验报告

实验课程名称：人机交互实验指导教师：于方

实验院系：信息科学与技术学院实验班级：09计算机

学号：0915510053姓名：

一、实验题目：利用VRML进行简单人机交互系统的创建

二、实验要求：建立一个简单的基于IE的VRML浏览插件Cortona

3d的人机交互系统。了解基于Internet的简单人机交互系统的基本

特征和基本构建方法；掌握VRML插件Cortona3d和VrmlPad的使

用方法；掌握基本的网络虚拟现实标记语言VRML的使用方法。

三、实验内容和过程：

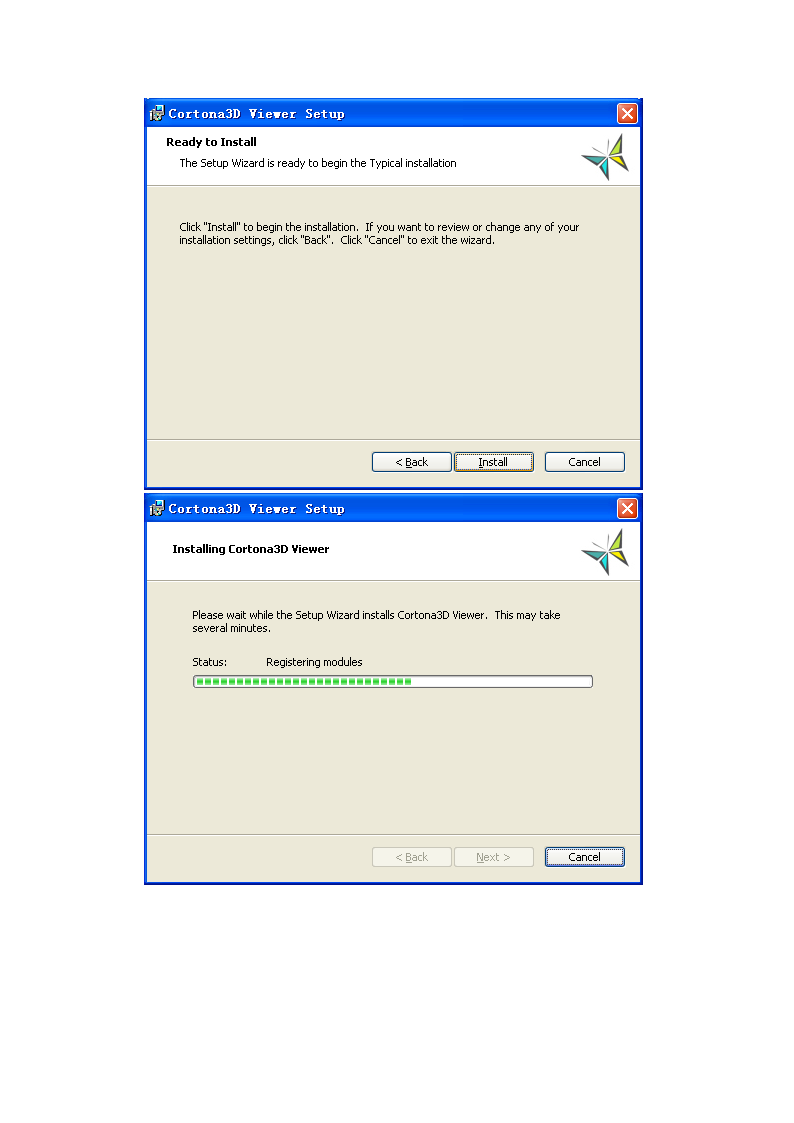

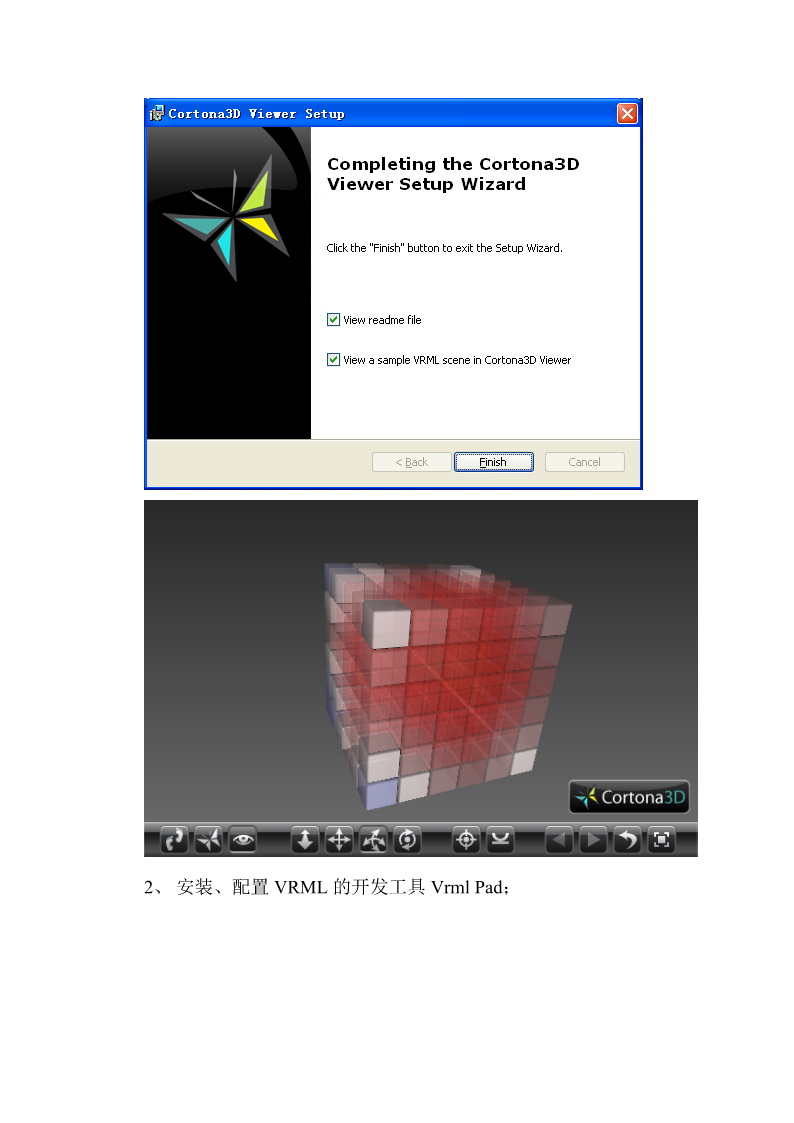

1、安装CORTVRMLVRML浏览器插件；

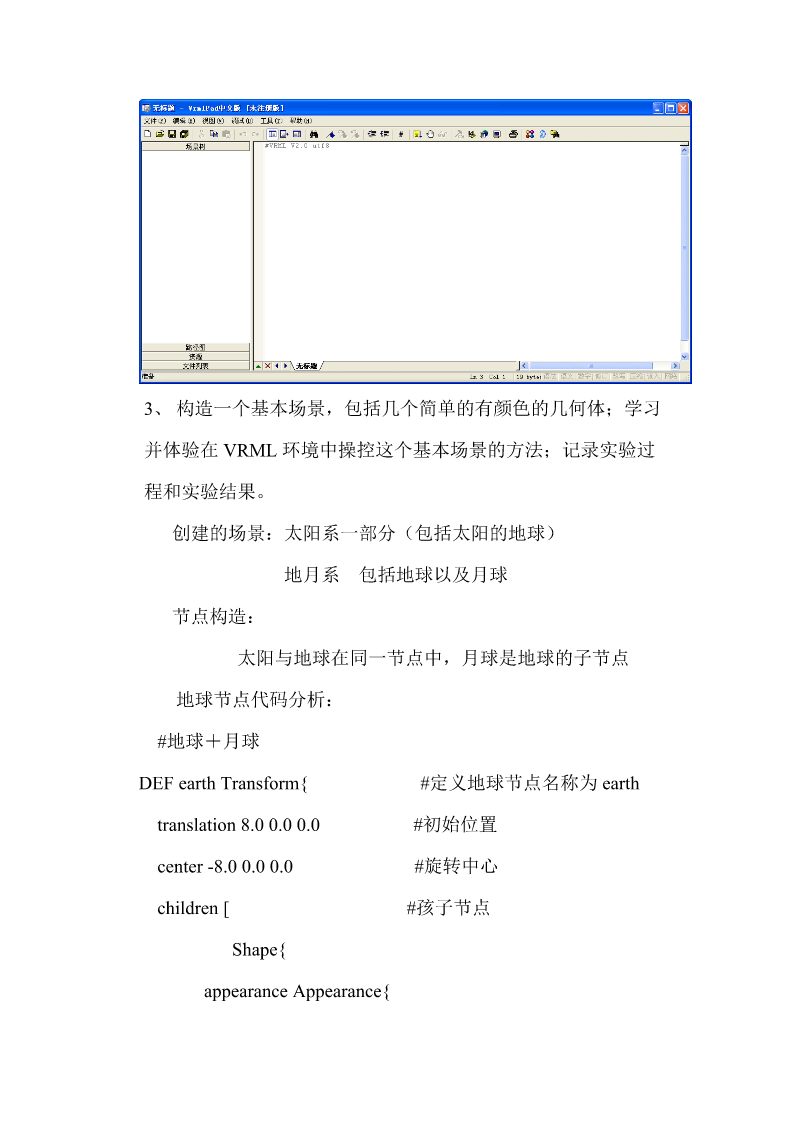

2、安装、配置VRML的开发工具VrmlPad；
3、构造一个基本场景，包括几个简单的有颜色的几何体；学习

并体验在VRML环境中操控这个基本场景的方法；记录实验过

程和实验结果。

创建的场景：太阳系一部分（包括太阳的地球）

地月系包括地球以及月球

节点构造：

太阳与地球在同一节点中，月球是地球的子节点

地球节点代码分析：

#地球＋月球

DEFearthTransform{#定义地球节点名称为earth

translation8.00.00.0#初始位置

center-8.00.00.0#旋转中心

children[#孩子节点

Shape{

appearanceAppearance{
textureImageTexture{

url"earth.jpg"#引用图片

}

}

geometrySphere{#形状为球体

radius0.8#半径为0.8

}

}

DEFMoonTransform{

translation1.20.00.0

center-1.20.00.0

childrenShape{

appearanceAppearance{

textureImageTexture{

url"moon.jpg"

}

}

geometrySphere{

radius0.3
}

}

}

]

},

DEFClockEarthTimeSensor{#定义地球的时间检测器

cycleInterval8.0#循环周期为8秒

loopTRUE#循环播放

},

DEFPlanetPathEarthOrientationInterpolator{#定义地球的方向内

插器

key[0.0,0.50,1.0]#相对时间的逻辑值

keyValue[#空间坐标旋转轴的位置值与相对时间逻辑

值

0.00.01.00.0,

0.00.01.03.14,

0.00.01.06.28

]

},

ROUTEClockEarth.fraction_changedTOPlanetPathEarth.set_fraction

#将地球时钟的出事件送给地球路径节点的入事件
ROUTEPlanetPathEarth.value_changedTOearth.set_rotation、

#将地球路径节点的出事件送给地球节点的入事件

由于地球与月球，太阳节点结构相似，在这里值分析了地球节点。

实验截图：

4、构造一个简单的三维模型（可以使用各种建模工具建模，然

后导入VRML），通过浏览器可从各个角度观察此模型，要求具
有简单的交互功能。

用3Dmax建模，然后导出，能够实现门的开关。
四、分析与总结：

记录实验过程和实验结果（抓图和文字），对所做实验进行分析

与总结，包括实验调试、实验结果，获得的收获等。

实验调试：

遇到的问题：在构造门的三维模型时，本打算显示器显示出折叠

门之后，然后用鼠标点击，门会打开。在3Dmax里，我做成了动画，

导出之后，用浏览器浏览，会发现折叠门自动打开。
分析源代码之后，在源代码上添加一个接触检测器DEFtouch

TouchSensor{}

并加上路由

ROUTEtouch.touchTimeTOBiFold01-TIMER.startTime

没有提示错误，但调试之后依旧是自动打开。

实验结果：

在实验内容三中，创建的几何体是球体，为了更形象美观，没

有在节点的apprearance的material域里面设置几何体颜色，而是直

接引用了图片。

收获：

通过本次试验，感觉自己对计算机编程的兴趣增加了，遇到问

题要积极想办法解决，有意识的培养自己解决问题的能力，但同时

也认识到计算机编程的严谨，要想成为一名优秀的程序员，必须要

有认真的学习态度

附录一实验内容三程序代码

#VRMLV2.0utf8

Group{

children[

Background{

skyCol
