生活污水及少量工业污水
污水设计流量Q＝8000m3/h，最小流量3500m3/h，污水水质见下表：
污水处理厂进水水质表
污染
指标BOD5CODCrSSNH3-NTNTPpH平均水温mg/Lmg/Lmg/Lmg/Lmg/Lmg/L℃浓度值160330300223886~910~20请选择典型A2/O工艺进行污水处理方案设计，要求出水水质达到GB18918—2002《城镇污水处理厂污染物排放标准》一级标准B标准。

A2/O工艺设计内容与要求：
污水处理方案的总体设计
要求用流程方框图表达污水处理总体方案。根据进水水质，判断初沉池设置必要性，验证污水可生化性及A2/O工艺的适宜性；计算主要污染物总去除率。
格栅的设计计算
要求计算栅槽宽度、栅后槽总高度、栅槽总长度、栅渣量。在格栅示意图上注明尺寸。
主要设计参数：
栅前水深h=0.5m；
过栅流速0.9m/s；
格栅栅条间隙为25.00mm；
格栅倾角δ=60°；
单位栅渣量：ω1=0.06m3栅渣/103m3污水。
沉砂池的设计计算
要求计算沉砂池长度、水流断面积、池子宽度与格数、沉沙斗尺寸与容积、沉砂池总高度、校核最小流速，并在沉砂池示意图上注明有关尺寸。
主要设计参数：
采用平流式池型；
设计流速：v=0.25m/s；
水力停留时间：t=40s。
根据需要，开展初沉池的设计计算
要求计算沉淀池长、沉淀池宽度与个数、污泥部分所需总容积、池子总高度。在平流式初沉池示意图上注明相关尺寸。
主要设计参数：
采用平流式池型；
水力表面负荷q’=2.0(m3/(m2·h)；
沉淀时间T=2h；
水流水平流速v=4.0mm/s；
污泥量按进水SS50%去除率计，排泥间隔2天，污泥含水率95%。

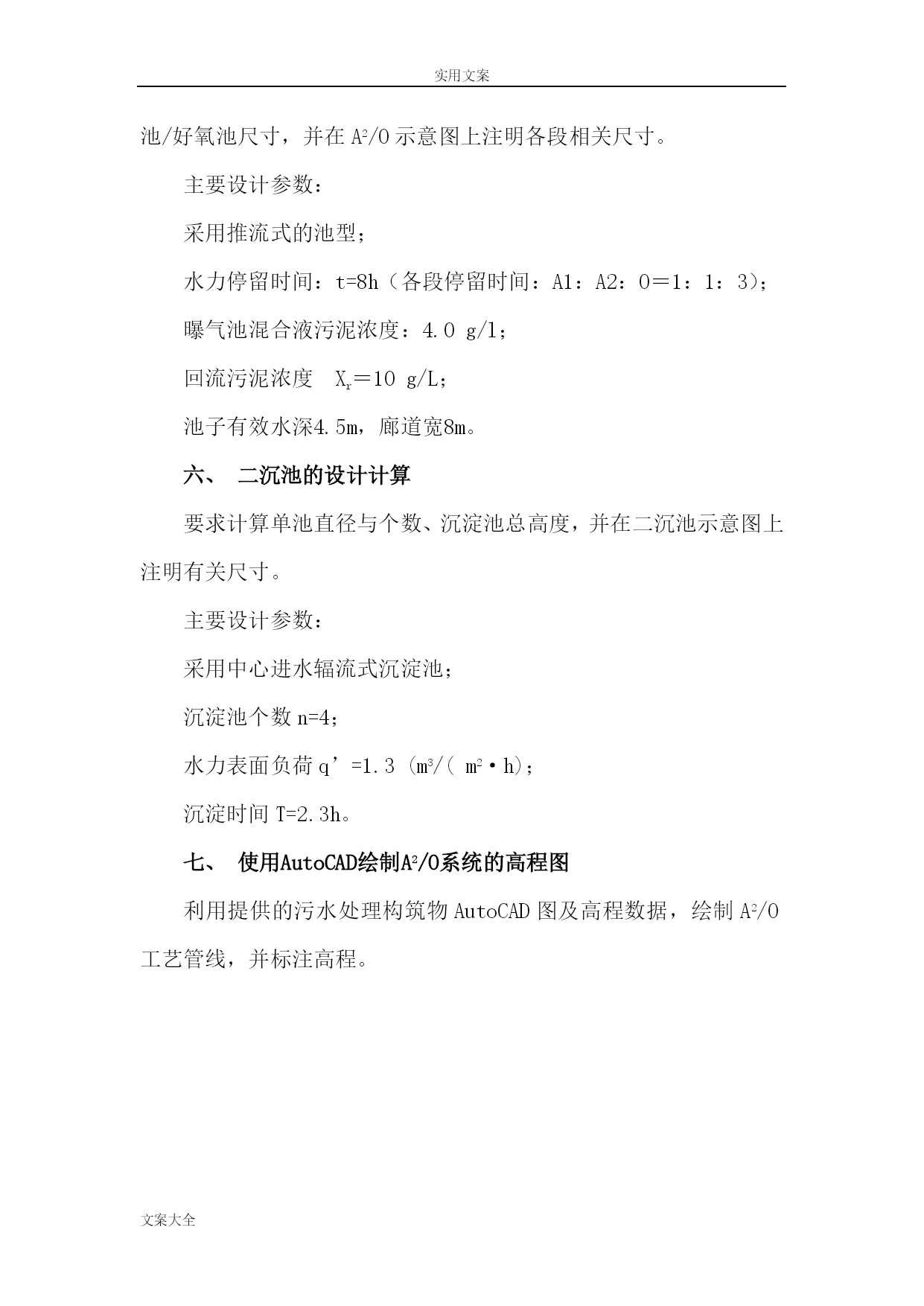

A2/O各段反应池的设计计算
要求计算污泥回流比、混合液回流比（内回流比）、厌氧池/缺氧池/好氧池尺寸，并在A2/O示意图上注明各段相关尺寸。
主要设计参数：
采用推流式的池型；
水力停留时间：t=8h（各段停留时间：A1：A2：O＝1：1：3）；
曝气池混合液污泥浓度：4.0g/l；
回流污泥浓度Xr＝10g/L；
池子有效水深4.5m，廊道宽8m。
二沉池的设计计算
要求计算单池直径与个数、沉淀池总高度，并在二沉池示意图上注明有关尺寸。
主要设计参数：
采用中心进水辐流式沉淀池；
沉淀池个数n=4；
水力表面负荷q’=1.3(m3/(m2·h)；
沉淀时间T=2.3h。
使用AutoCAD绘制A2/O系统的高程图
利用提供的污水处理构筑物AutoCAD图及高程数据，绘制A2/O工艺管线，并标注高程。

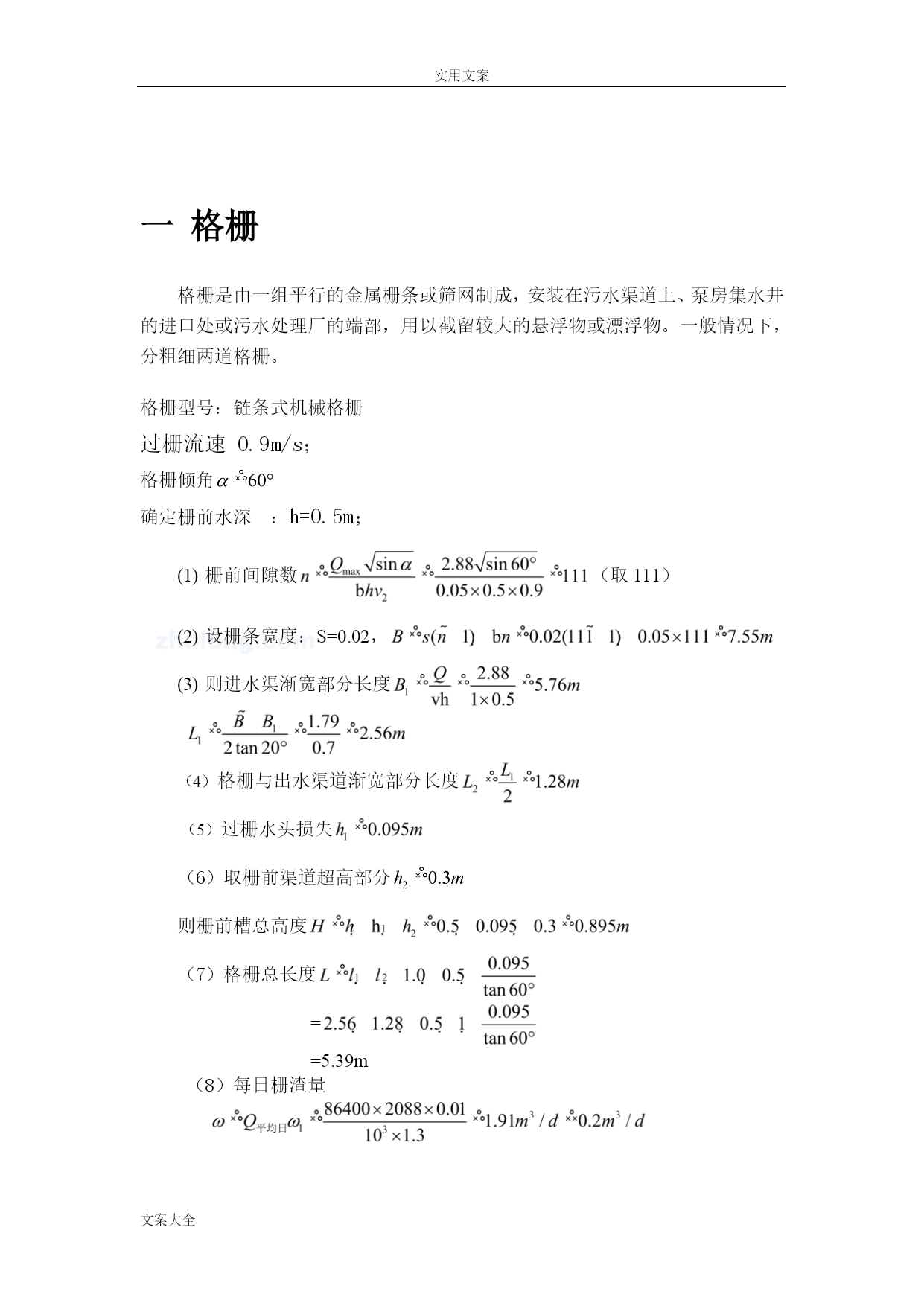

一格栅
格栅是由一组平行的金属栅条或筛网制成，安装在污水渠道上、泵房集水井的进口处或污水处理厂的端部，用以截留较大的悬浮物或漂浮物。一般情况下，分粗细两道格栅。
格栅型号：链条式机械格栅
过栅流速0.9m/s；
格栅倾角
确定栅前水深：h=0.5m；
栅前间隙数（取111）
设栅条宽度：S=0.02，
则进水渠渐宽部分长度

格栅与出水渠道渐宽部分长度
（5）过栅水头损失
（6）取栅前渠道超高部分
则栅前槽总高度
（7）格栅总长度
=
=5.39m
（8）每日栅渣量

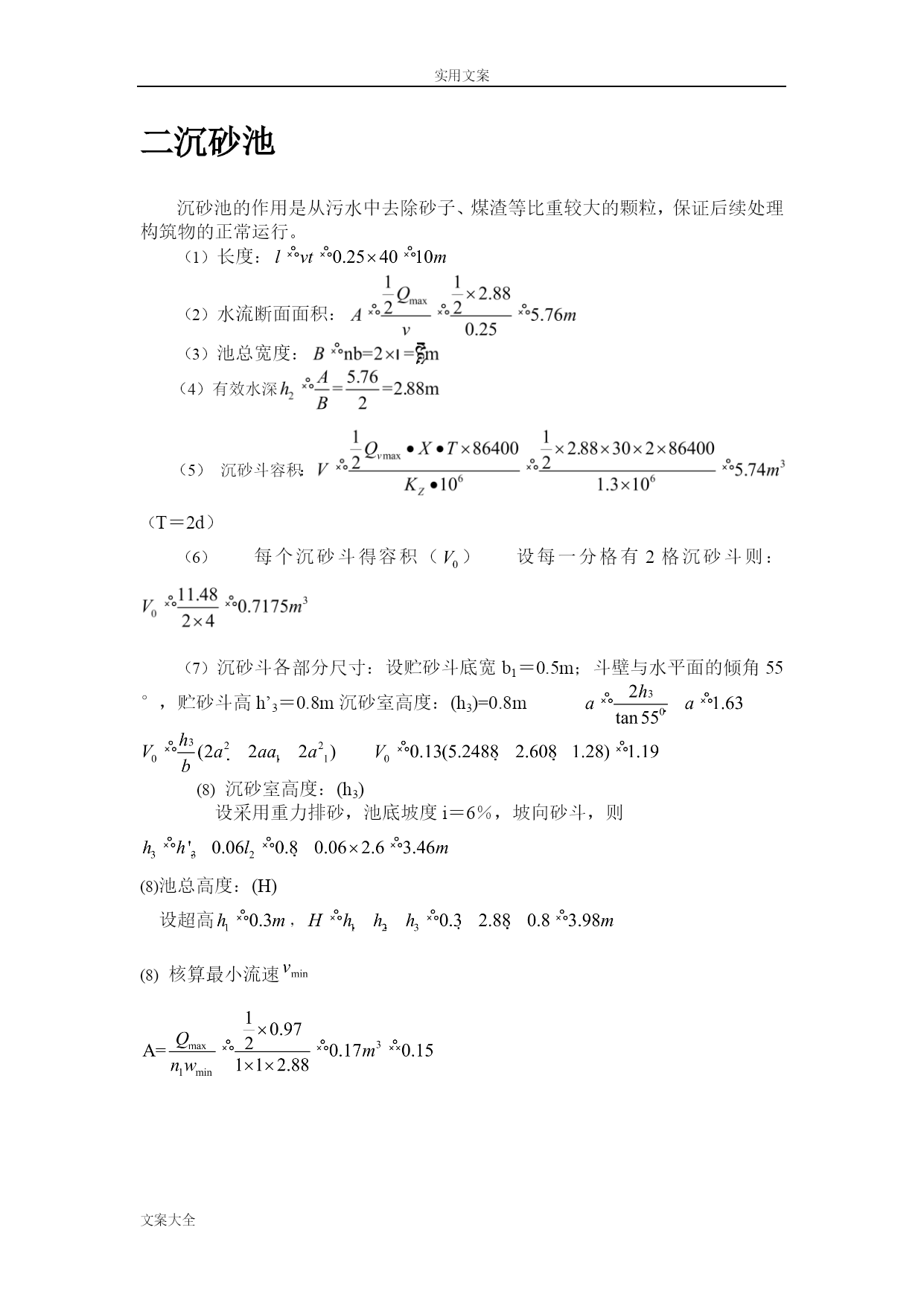

二沉砂池
沉砂池的作用是从污水中去除砂子、煤渣等比重较大的颗粒，保证后续处理构筑物的正常运行。
长度：
水流断面面积：
池总宽度：
有效水深
沉砂斗容积：（T＝2d）
每个沉砂斗得容积（）设每一分格有2格沉砂斗则：

沉砂斗各部分尺寸：设贮砂斗底宽b1＝0.5m；斗壁与水平面的倾角55°，贮砂斗高h’3＝0.8m沉砂室高度：(h3)=0.8m

(8)沉砂室高度：(h3)
设采用重力排砂，池底坡度i＝6％，坡向砂斗，则

(8)池总高度：(H)
设超高，
(8)核算最小流速

三A2/O
数据：
污染
指标BOD5CODCrSSNH3-NTNTPpH平均水温mg/Lmg/Lmg/Lmg/Lmg/Lmg/L℃浓度值160330300223886~910~20
（1）好
（2）＞3满足反消化条件
＞7满足反消化条件

（3）除磷效果好
除磷效果好
四二沉池：
要求计算单池直径与个数、沉淀池总高度，并在二沉池示意图上注明有关尺寸。
主要设计参数：
采用中心进水辐流式沉淀池；
沉淀池个数n=4；
水力表面负荷q’=1.3(m3/(m2·h)；
沉淀时间T=2.3h。
（1）X=3800

（2）求内回流比RNTN去除率为

反应池容积V：
反应池总水力停留时间t：
各段水力停留时间：设厌氧：缺氧：好氧=1：1：3则厌氧池水力停留时间
各段容积厌氧池V
好氧氮总氮负荷厌氧段总磷负荷
反应池主要尺寸设有效水深h=5m则有效面积
采用5廊道式推流式反应池，廊道宽b=7.6m单组反应池长度
校核：
