混凝土重力坝毕业设计计算书

混凝土重力坝毕业设计计算书目
录
目录
1第1章非溢流坝设计
2
1.1坝基面高程de确定
2
1.2坝顶高程计算
2
1.2.1基本组合情况下：
2
1.2.2特殊组合情况下：
3
1.3坝宽计算4
1.4坝面坡度4
1.5坝基de防渗与排水设施拟定5第二章非溢流坝段荷载计算5
2.1计算情况de选择5
2.2荷载计算5
2.2.1自重6
2.2.2静水压力及其推力6
2.2.3扬压力de计算7
2.2.4淤沙压力及其推力
10
2.2.5波浪压力
11
2.2.6土压力
12第3章坝体抗滑稳定性分析
133.2抗滑稳定计算
153.3抗剪断强度计算
16第4章应力分析
174.1总则
174.1.1大坝垂直应力分析
174.1.2大坝垂直应力满足要求
184.2计算截面为建基面de情况
194.2.1荷载计算
194.2.2运用期（计入扬压力de情况）
204.2.3运用期（不计入扬压力de情况）
214.2.4施工期
21第5章溢流坝段设计
225.1泄流方式选择
225.2洪水标准de确定
235.3流量de确定
235.4单宽流量de选择
235.5孔口净宽de拟定
235.6溢流坝段总长度de确定
245.7堰顶高程de确定
245.8闸门高度de确定
255.9定型水头de确定
255.10泄流能力de校核
265.11.1溢流坝段剖面图
265.11.2溢流坝段稳定性分析
27
（1）正常蓄水情况
27
（2）设计洪水情况
27
（3）校核洪水情况
28第6章消能防冲设计
286.1洪水标准和相关参数de选定
296.2反弧半径de确定

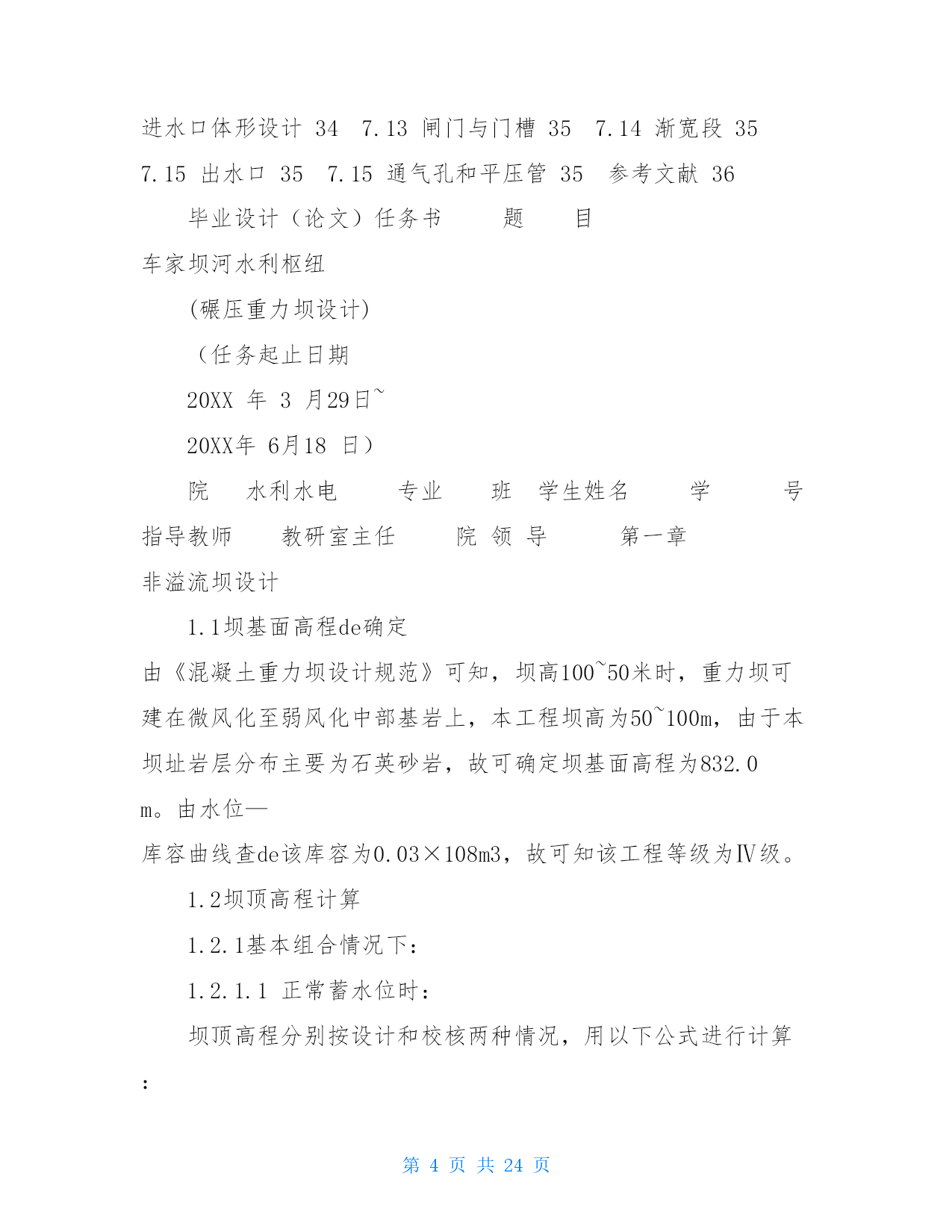

296.3坎顶水深de确定306.4水舌抛距计算316.5最大冲坑水垫厚度及最大冲坑厚度32第7章泄水孔DE设计337.1有压泄水孔de设计347.11孔径Dde拟定347.12进水口体形设计347.13闸门与门槽357.14渐宽段357.15出水口357.15通气孔和平压管35参考文献36
毕业设计（论文）任务书题目车家坝河水利枢纽
(碾压重力坝设计)
（任务起止日期
20XX年3月29日~
20XX年6月18日）
院水利水电专业班学生姓名学号指导教师教研室主任院领导第一章非溢流坝设计
1.1坝基面高程de确定由《混凝土重力坝设计规范》可知，坝高100~50米时，重力坝可建在微风化至弱风化中部基岩上，本工程坝高为50~100m，由于本坝址岩层分布主要为石英砂岩，故可确定坝基面高程为832.0m。由水位—库容曲线查de该库容为0.03×108m3，故可知该工程等级为Ⅳ级。
1.2坝顶高程计算
1.2.1基本组合情况下：
1.2.1.1正常蓄水位时：
坝顶高程分别按设计和校核两种情况，用以下公式进行计算：
波浪要素按官厅公式计算。公式如下：
库水位以上de超高：
式中--波浪高度，m--波浪中心线超出静水位de高度，m--安全超高，m--计算风速。水库为正常蓄水位和设计洪水位时，宜用相应洪水期多年平均最大风速de1.5~2.0倍；校核洪水位时，宜用相应洪水期多年平均最大风速，m/sD-风区长度；mL--波长；MH--坝前水深
1.2.1.2设计洪水位时：
根据水库总库容在之间可知，大坝工程安全级别为级计算风速取相应洪水期多年平均最大风速de1.8倍，即=47.7m/s根据公式，可知波浪高度=2.71m根据公式，可知波长L=23.19m根据公式，可知波浪中心线超静水位高度=0.994274m可知库水位超高=4.1m可知坝顶高程=890.00+4.1=894.1m
1.2.1.2校核洪水位时：
计算风速取相应洪水期多年平均最大风速，即=26.5m/s根据公式，可知波浪高度=1.30m根据公式，可知波长L=7.0034m根据公式，可知波浪中心线超静水位高度=0.7577m可知库水位超高=2.355m可知坝顶高程=890.00+2.355=892.355m
1.2.2特殊组合情况下：
Vo=26.5m/s故按莆田试验站公式计算：
=6.43×10-3故hm=0.4603m=1.1146故Tm=3.011s综合（1）、（2），可知最大坝顶高程取894.1m
1.3坝宽计算为了适应运用和施工de需要，坝顶必须有一定de宽度。一般地，坝顶宽度取最大坝高de8%~10%。，且不小于3m所以坝顶宽度=6m，并可算出坝底宽为78.5m
1.4坝面坡度上游坝坡采用折线面，一般起坡点在坝高de2/3附近，建坝基面高程为832m，折坡点高程为873.4m，坡度为1：0.2；下游坡度为1：0.8。因为基本三角形de顶点与正常蓄水位齐平，故重力坝剖面de下游坡向上延伸应与正常蓄水位相交，具体尺寸见下图图1.1重力坝剖面图
1.5坝基de防渗与排
