丙烯酸乳液在外墙保温系统-工程中的应用教程文件.ppt

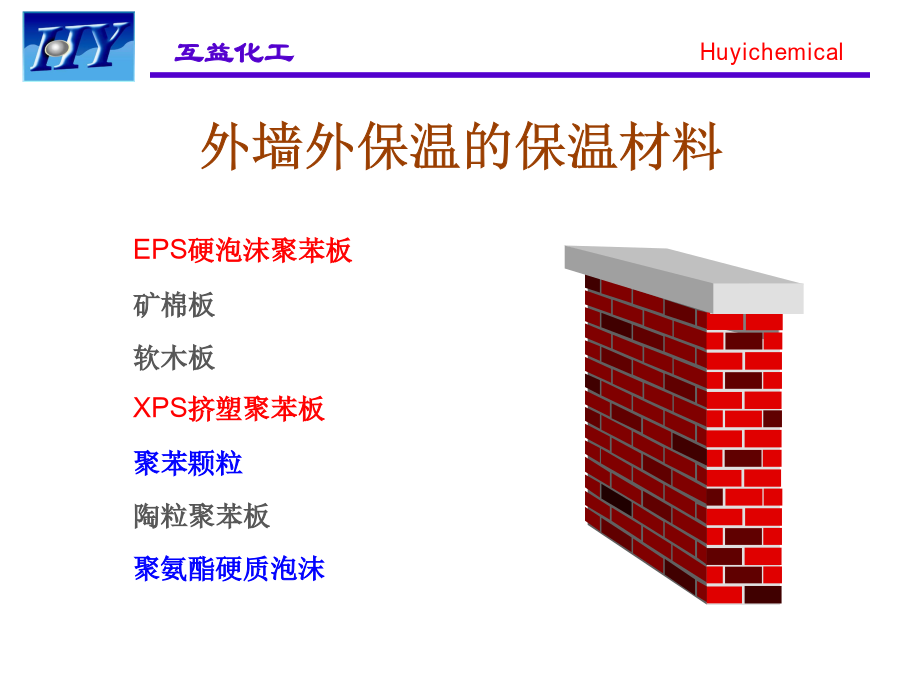

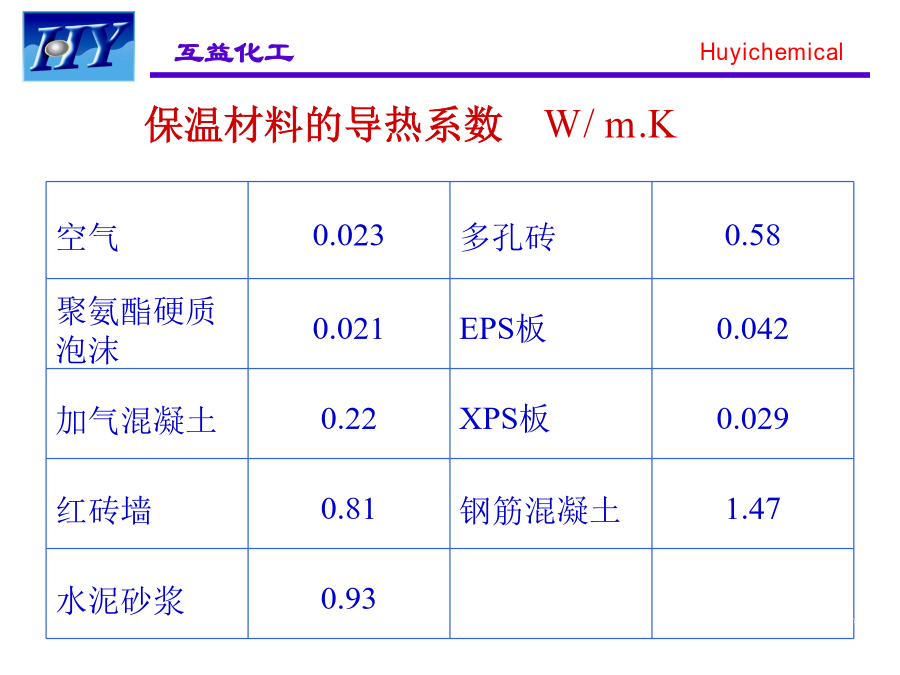

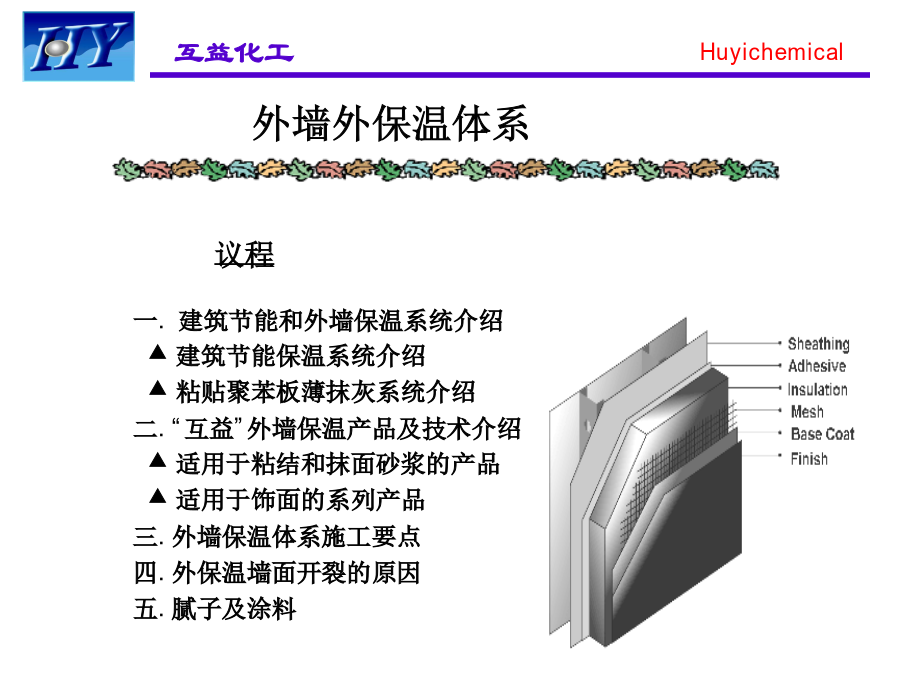

丙烯酸乳液在外墙保温系统工程中的应用外墙外保温体系外墙外保温的保温材料2.6cm后的矿棉板保温材料的导热系数W/m.K外墙外保温基本构造图基本概念普通硅酸盐水泥：由硅酸盐水泥熟料，添加适量
石膏及混合材料磨细而成。
可分为普通型(P.O32.5，P.O42.5)和早强型(P.O32.5R，P.O42.5R)
白色硅酸盐水泥：以硅酸钙为主要成分，加少量
铁质熟料及适量石膏磨细而成。
白色硅酸盐水泥也可分为普通型和早强型，但多以普通型为主。硅酸盐水泥的组成：硅酸钙（C3S+C2S68%-75%），铝酸钙（C3A），铁铝酸钙（C4AF)和3%-5%石膏（ＣaSO4.2H2O）以及其它非活性混合材。
水泥的水化：水泥加水后，水泥中所含的矿物成份与水作用，生成水化凝胶材料。普通水泥硬化过程中，在空气中体积收缩，在水中体积略有增大。水泥凝固过程可分为初凝和终凝，初凝时间一般为几小时—28天，终凝时间一般为几十天—几十年。
外墙保温聚合物砂浆分类干混预拌聚合物砂浆(单组分)聚合物乳液砂浆(双组分)聚合物胶粉的特点乳液型聚合物砂浆性能比较：(资料来自ROHMHAAS)EVA胶粉与丙烯酸乳液聚合物耐水性能比较不同聚合物砂浆耐候性能比较VAE胶粉与丙烯酸乳液砂浆性能比较VAE胶粉与丙烯酸乳液砂浆附着力性能比较丙烯酸乳液在聚合物水泥砂浆中的作用机理HBA—907建筑保温粘结砂浆乳液外墙保温粘结砂浆国家建筑材料测试中心检验报告(JG149-2003,表4)粘结砂浆（胶粘剂）●P.O42.5R普通硅酸盐水泥
●或P.O42.5普通硅酸盐水泥
●40-120目石英砂

●907粘结胶

不同用量907粘结胶对聚苯板粘结强度的影响保温系统聚苯板破坏与粘结强度的关系HBA—807建筑保温水泥砂浆乳液外墙保温粘结砂浆国家建筑材料测试中心检验报告(JG149-2003,表4)粘结砂浆（胶粘剂）
●P.O42.5R普通硅酸盐水泥
●或P.O42.5普通硅酸盐水泥
●40-120目石英砂

●807粘结胶

不同用量807粘结胶对聚苯板粘结强度的影响粘结胶对聚苯板粘接强度冻融稳定性的影响不同聚合物砂浆对聚苯板粘结强度的比较乳液外墙保温抹面砂浆国家建筑材料测试中心检验报告(JG149-2003,表7)抹面砂浆二、聚合物水泥抹面砂浆:
1.应主要保证抹面砂浆的柔韧性和抗冻融性,所以因根据施工环境的历史记录温度的高低调整液料与粉料的比例,液料用量大、乳液量就多,抹面砂浆柔韧性就好抗开裂,但拉伸强度大和抗压强度略有下降。粉料用量大,拉伸强度大和抗压强度增加,抗折强度和抗开裂性下降,砂浆层柔韧性下降，易开裂。
2.为了保证抹面砂浆不开裂应加入2-5‰3-5mmPP短纤维，水泥质量差异较大，应选用质量好的P.O32.5R、P.O42.5的水泥,以保证抹面层的强度、粘接力。三、抹面抗裂砂浆的主要作用不同含量的抹面胶对抹面砂浆与聚苯板粘结强度的影响不同添加量的抹面胶对系统吸水量的影响不同添加量的抹面胶对系统吸水量的影响不同含量的HPMC抹面砂浆不同含量的HPMC对抹面砂浆吸水量的影响不同抹面胶的加入量对系统的影响薄抹灰外墙外保温装饰系统施工的技术关键保温层施工要点和注意事项：聚苯板（EPS）技术指标●耐碱玻璃纤维网格布增强材料，埋入防护用的聚合物砂浆，用以提高机械强度和抗裂性。●聚合物砂浆
⑴.HBA-907粘结砂浆（胶粘剂）（双组分）:
粘结胶：水泥（42.5R）:中砂=1:2:3-4
HBA-807抹面砂浆（双组分）：
抹面胶：水泥（42.5）:中砂=1:1.5:3.5
⑵.707聚合物砂浆（双组分）:
707砂浆胶：707（EVA乳液）：水:HPMC=500:500:5
707粘结、抹面砂浆：
707砂浆胶:水泥（42.5R）:中砂=1:2:3

⑶.胶粉保温砂浆（单组份）
粘结砂浆抹面砂浆

配比：粘结砂浆：水=1:0.2-0.22
●锚栓（略）二、施工依据及条件三、施工工艺施工工艺流程图四、施工要点●门窗洞口经过验收，洞口尺寸位置达到设计的质量要求；门窗框或辅框应已立完。●弹控制线：根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线等。●挂基准线：在建筑外墙大角（阳角、阴角）及其它必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。
●配制粘结砂浆（略）

●粘结EPS板
外保温用聚苯板尺寸为600mm×900mm、600mm×1200mm两种，根据待贴面积的大小或形状，用工具刀切割EPS板，必须注意切口与板面垂直，整块墙面的边角处应用最小尺寸超过300mm的聚苯板，聚苯板的拼缝不得正好留在门窗口的四角处。排板时按水平顺序排列，上下错缝粘贴，阴阳角处应做错茬处理。墙体边及孔洞边的EPS板上预贴
