(课件)-美的“大型中央空调”风冷螺杆介绍备课讲稿.ppt

美的“大型中央空调”

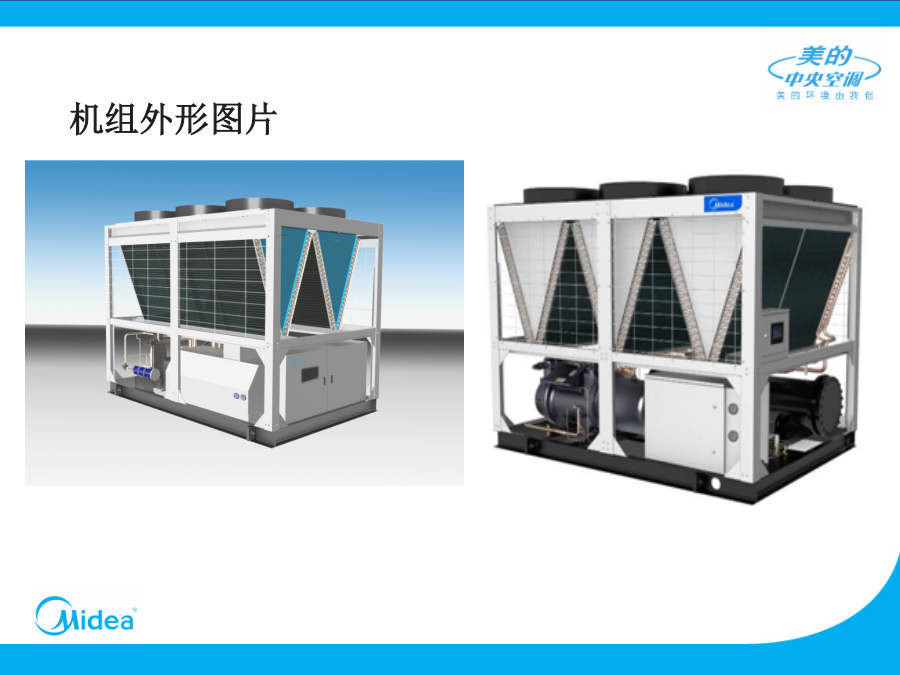

风冷螺杆介绍机组外形图片机组型号介绍

热泵机组的除霜控制器操作说明按上图
可以进入此画面，观察各模
块的信息。点击各模块观察
输入、输出和温度信息按上图
进入模块一输出画面，
显示各输出点的状态，
实心为闭合，空心为断开。按上图
进入模块一输入画面，
显示各输入点的状态。
实心为闭合，
空心为断开。按上图
进入模块一温度显示
画面，显示各模块温
度值。输入密码可以进行参数设
定，密码为4位1111，输
入完按键即可，输
入错误有错误提示，确认
后重新输入。
按返回到主画面。参数设定画面可以设置控制方式，
近控或远控，制冷或制热，水泵模
式。水泵模式是在未开机时单独控
制水泵。主机运行之后设置水泵模
式开，关机之后水泵继续运行，主
机运行之后设置水泵模式关，关机
之后则停止水泵。如果结霜严重，
可以在开机后7分钟后翅片温度小
于15度，点击强制除霜。强制除霜
两次间隔应该大于40分钟。点击数
字可以对各参数设定。报警画面可以看到当前和以前的报
警记录，还可以查看报警时间和故
障处理时间。
按可以进入帮助画面，查看故
障原因及处理方法。
按和键可以选择谋条报警，
按可以删除此记录。
按确认报警。报警帮助画面可以查看故障原因
及处理方法，
按可以翻到下一帮助画面。报警帮助画面可以查看故障原因
及处理方法，
按可以翻到上一帮助画面。安装部分使用部分开机前之检查机组启动程序
1、启动水循环水泵。
2、启动风扇电机。
3、启动压缩机。
注意：启动压缩机时，观察压力表指针走动情况，如有异
常，立即停机。
停机程序
依启动程序反顺序进行。
（特别提示：制冷状态下，压缩机停机后,至少3分钟后才
能停冷冻水循环水泵）运转中注意事项
1、电气部分
a）检查启动后，电压是否正常。
b）各电源开关是否准确推上。
c）开机后电源是否正常。
2、机器部分
a）各个电机是否运转正常。
b）各项机器设备运行是否有特别响声及不正常声音。
c）循环水泵送水是否良好，水压表是否正常。
d）压缩机高、低压力表压力是否正常。
e）高压控制保护时，应查明原因并经修复后再行开机。其他注意事项
1、首次开机前，务必通电8小时以上，以防止启动时冷冻
机油发生起泡现象。若环境温度较低时，油加热时间
须相对延长。因为在低温状态时启动，因油粘度大，
会有启动不易与压缩机加载不良之状况，故在较低的环
境温度下，必须延长冷冻油加热器的加热时间。一般系
统在停机时，冷冻机油加热器须持续加热，切勿切断电
源,除非机组长时间不使用才考虑切断电源。
2、不同品牌的冷冻油绝对不可混合使用，添加冷冻机油时必
须确认冷冻油品牌规格。若需要更换冷冻机油，须将压缩
机内部与系统中的残存的所有冷冻机油清理干净后才可添
加新油及更换干燥过滤器。还须注意某些合成油与矿物油
相容而产生质变，故新油加入后，重新运转后须再更换一
次新油以彻底清除残油。
3、启动压缩机时，当有意外情况发生，可通过面板“紧急停机”
按钮停机。
4、未经本公司售后人员许可，不得调整电子膨胀阀控
制器参数，违者将造成机组无法正常运行。
5、若贮液器上安全阀开启，注意保证机组周围环境有
良好的通风，氟利昂遇火将生成有害的光气，此时
机组周围严禁明火。
典型故障分析（1）典型故障分析（2）典型故障分析（3）典型故障分析（4）典型故障分析（5）典型故障分析（6）典型故障分析（7）故障分析及处理现象故障分析及处理故障分析及处理现象干燥过滤芯更换程序
１、关断干燥过滤器两端的直角截止阀；
２、排放干燥过滤器段少量冷媒；
３、打开干燥过滤器端盖；
４、取出旧的过滤芯，装进新的过滤芯；
５、装回干燥过滤器端盖（注意检查密封垫在拆卸时有无
损坏），拧紧螺栓；
６、干燥过滤器段局部抽真空；
７、打开直角截止阀，作好开机准备。OVER
谢谢大家！R8T!t+6Yrme673h*%(hwpHSc4a+7dV3rslF!T1a&R)SZWBD-*3wUEB4RkSh52!2o2YgR04*5hUOcmJ-W+E9!W-yPn1ykh!b&yr6f1MIPWA$0aKe4BR6*n!B6DplG!Z+ttSy(%X(esmdbdgS2MGCB$kf9PDo#*ubhv%AwjWP7K8!%!pYjDsWTA9N!kJ$-oPSBE0SITTOp!)s%CH)gj$y&MVJlrChqr!m7!Yq&ag-pYtC4jQ6MAp8V*AW65DGzgYnW+2tOVNbHNVVKDnJsLRK#dG&0dmXZ50&SyD22u0OJgQA1q4oWyLRuSFaeEDv%KQIAAS&C(1Ryly5tc+3IrhqRm%2a#MGV6UPc*fV(PFTjc%DDIic8skp#ccl84EQDp4!X5Dj6IOgbqY2Q3#!tE03
