文本预览

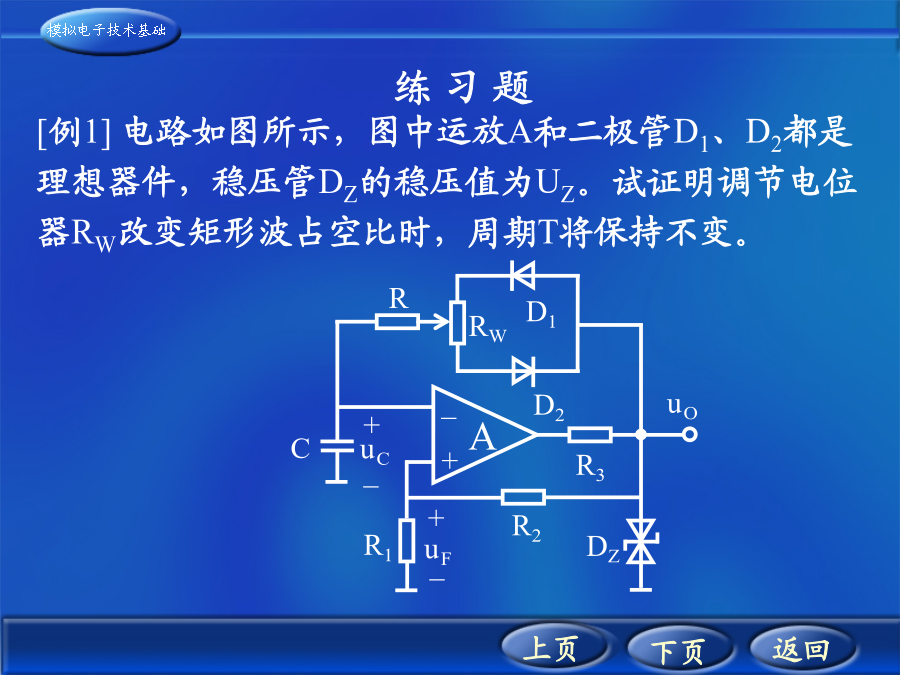

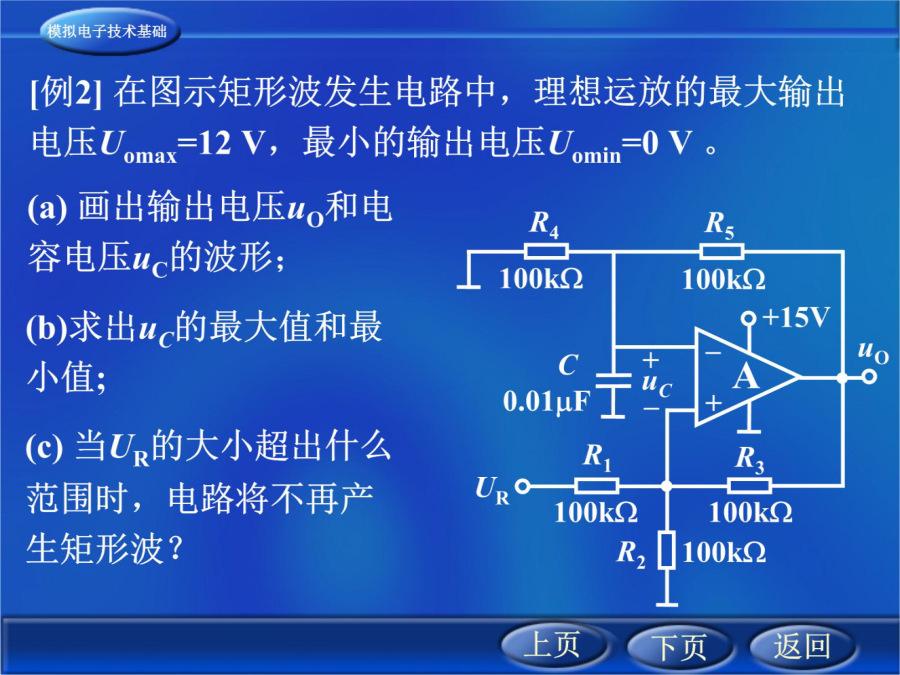

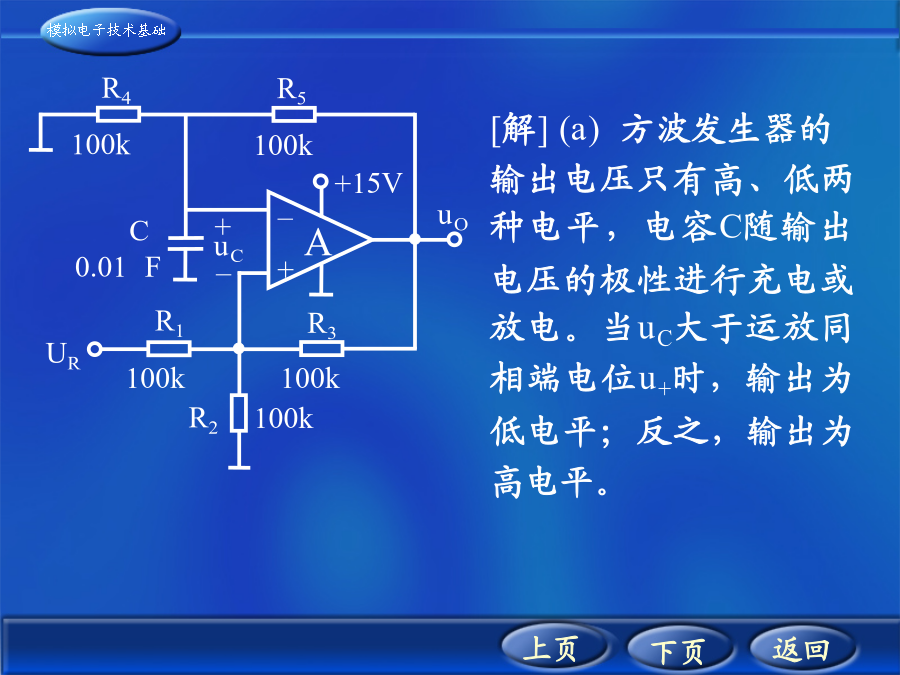

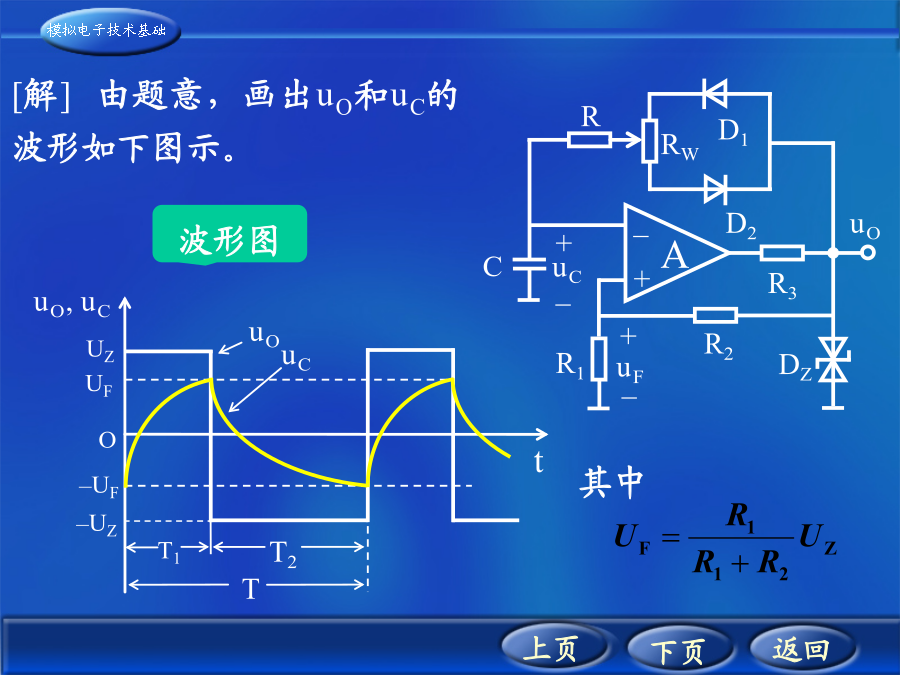

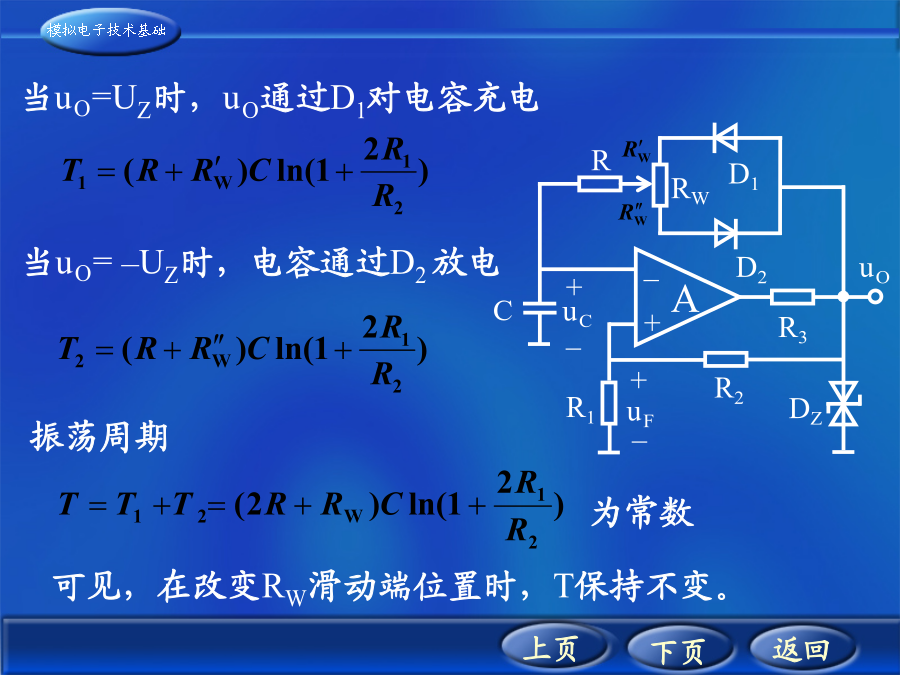

[例1]电路如图所示，图中运放A和二极管D1、D2都是理想器件，稳压管DZ的稳压值为UZ。试证明调节电位器RW改变矩形波占空比时，周期T将保持不变。[解]由题意，画出uO和uC的波形如下图示。当uO=UZ时，uO通过D1对电容充电[解](a)方波发生器的输出电压只有高、低两种电平，电容C随输出电压的极性进行充电或放电。当uC大于运放同相端电位u+时，输出为低电平；反之，输出为高电平。t(b)由图可知，运放同相端电位的最大值和最小值，即为uC的最大值和最小值。(3)如果Ucmax<U+max，或Ucmin>U+min，电路不能产生方波。[例3]图示电路为一压控振荡器。设输入电压0<UI<6V，运放A1、A2为理想器件；二极管D的正向压降为0.6V，稳压管DZ的稳定电压为±6V，它们的其它性能理想。(a)运算放大器A1、A2各组成什么电路？
(b)画出uO1和uO波形；
(c)写出振荡频率f0与输入电压UI的函数关系式。[解](a)A1构成反相输入积分电路，A2构成同相输入比较电压比较器。(b)当uO＝6V时，二极管D截止，电容C充电，uO1随时间负向线性增大。当uO=–6V时，D导通，uO被强制为0.6V。C迅速放电，uO1快速正向增大。由图可知，运放A2同相端电位由式(c)由于二极管的导通电阻很小，电容放电时间极短，所以，TT1。故电路的振荡频率
