工程概预算工程量计算工程量概述建筑面积计算方法课件教学内容.ppt

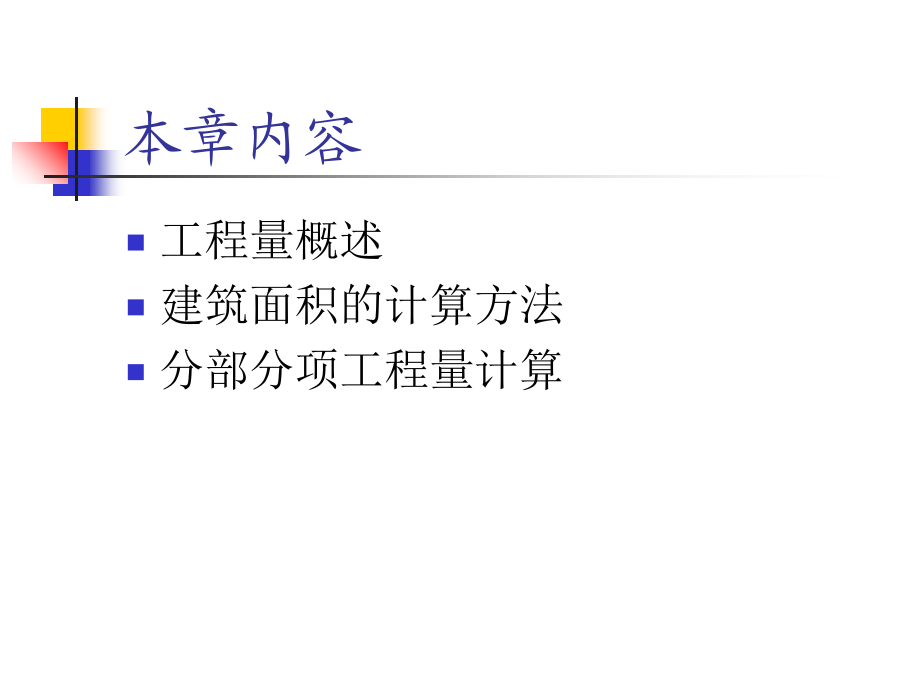

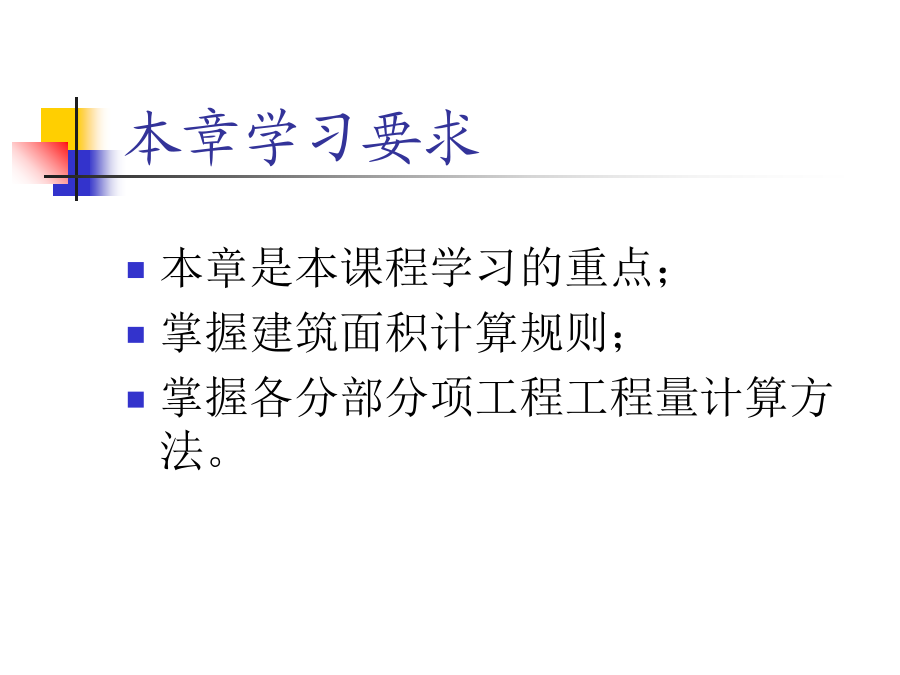

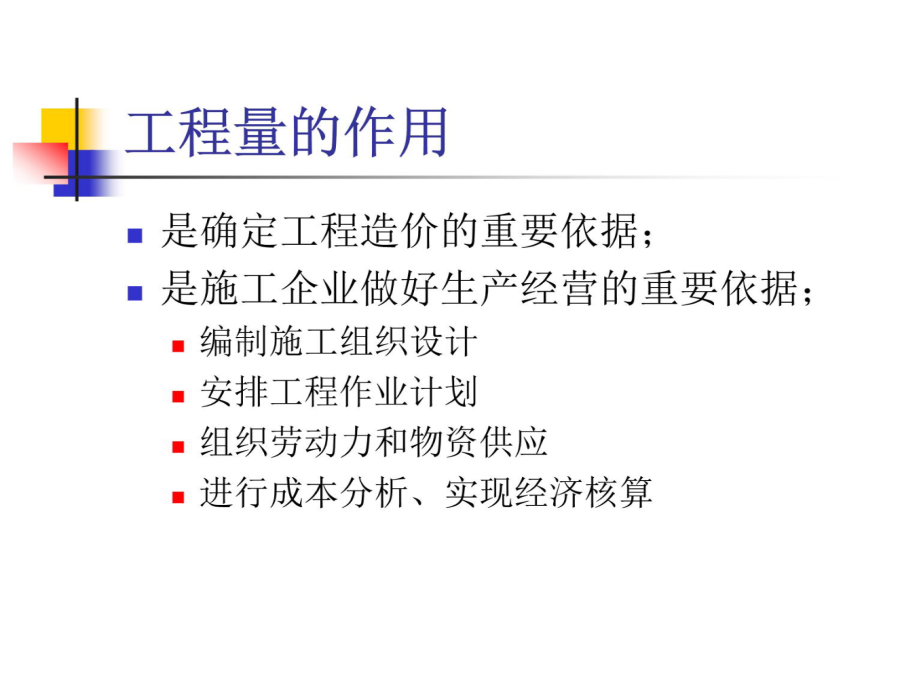

第五章工程量计算本章内容本章学习要求5.1工程量概述工程量计算工程量计算的一般原则工程数量的精确度5.1.2工程量计算的一般方法建设工程项目分解实例（2）计算工程量的方法具体分项工程工程量计算顺序注意事项5.2基础知识5.2.1三视图房屋三视图(1)平面图
平面图是用一个假想的水平面从房屋窗台以上部位截开，移去上部后，自上向下观看建筑内部，即截面以下部分的水平投影图。平面图反映的内容（2）剖面图
剖面图是用一个平行于横向或纵向轴线的假想的垂直面
将房屋在窗口处竖向截开，移走一边后，向另一侧观看建
筑内部所得的正投影图。
从剖面图中可以看到楼层的分层和各层的高度、楼板层
厚度、门窗的高度以及楼梯、屋顶、阳台的形式等。剖面图反映的内容（3）立面图（4）总平面图（5）详图5.2.2图线5.2.3图例5.2.4定位轴线及其编号5.2.5尺寸标注5.3建筑面积计算一、建筑面积的含义二、计算建筑面积的意义三、计算规则新规则《建筑工程建筑面积计算规范（2005）》单层建筑带部分楼层新规则按建筑物各层建筑面积之和计算。3、地下室、半地下室、地下仓库、地下车站等及其相应的出入口：

按其上口外墙外围水平面积计算（不包含采光井、防潮层及其保护墙）。

层高在2.20m及以上者应计算全面积；
层高不足2.20m者应计算1／2面积。

图：地下室及其相应的出入口图：地下室及其相应的出入口4、架空层新规则新规则5、（1）穿过建筑物的通道和建筑物内的门庭、大厅：
建筑物的门厅、大厅按一层计算建筑面积。门厅、大厅内设有回廊时，应按其结构底板水平面积计算。层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算1／2面积。（2）建筑物内的门庭、大厅内设置有回廊6、室内楼梯间等图：室内楼梯间7、屋面上部有围护结构的楼梯间、水箱间、电梯机房：
均按围护结构外围水平面积计算建筑面积。8、阳台：
有围护结构的阳台（封闭阳台），均按围护结构外围水平面积计算建筑面积；
无围护结构的阳台（未封闭的凹阳台、挑阳台），按其水平投影面积的一半计算建筑面积。

图：阳台图：阳台新规则9、雨篷（2）独立柱雨篷新规则10.橱窗、挑廊、走廊有柱和顶盖，均按柱外围水平面积计算建筑面积。
有顶盖无柱，挑出墙外宽度1.5米以上时，按顶盖水平投影面积的一半计算建筑面积。新规则图：有顶盖的架空走廊11、室外楼梯12、其他：
（1）有围护结构的舞台灯光控制室，按其围护结构外围水平面积乘以层数计算建筑面积。
（2）建筑物内设备管道层、储藏室，其层高超过2.2米时，应计算建筑面积。
（3）建筑物内变形缝、沉降缝等，凡缝宽在300mm以内者，均以其缝宽按自然层计算建筑面积。
（4）书库、立体仓库设有结构层的，按结构层计算面积；没有结构层的，按承重书架层或货架层计算建筑面积。技术层、设备管道层（二）建筑面积不应计算的范围不应计算建筑面积的部分结构图：勒脚、台阶、无柱雨篷、爬梯新规则四、计算实例计算实例－图2计算过程：
